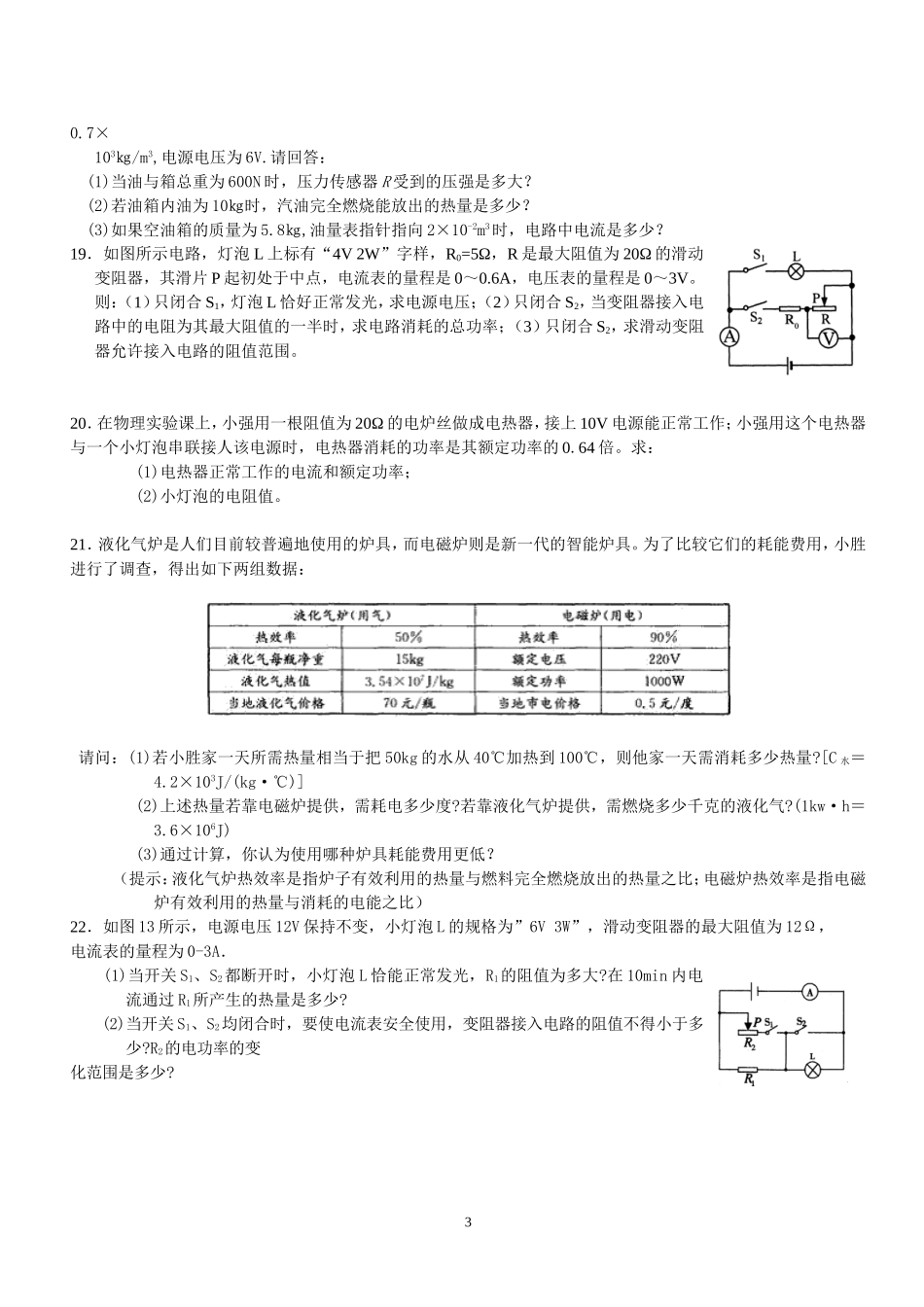

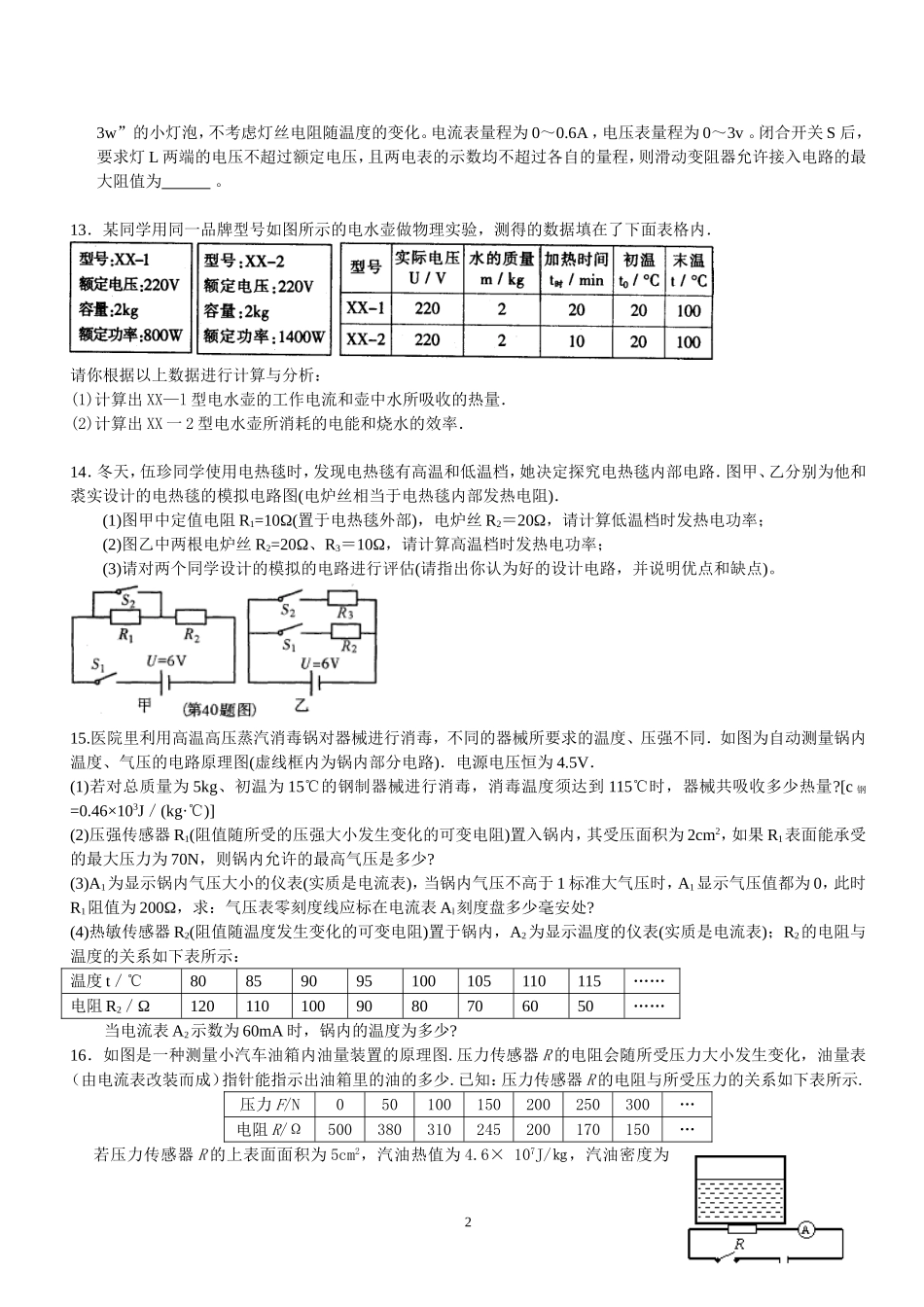

电学计算题集锦3．如图23甲所示电路，滑动变阻器的最大阻值为，电源电压及灯L的电阻保持不变。当、均闭合且滑片滑到b端时，电流表、的示数分别为如图23乙、丙所示；当、均断开且滑片P置于变阻器的中点时，电流表的示数为0.4A，求：(1)电源的电压；(2)的电阻；(3)灯L的电阻；(4)整个电路消耗的最小电功率；(提示：电路的总电阻最大时消耗的电功率最小)。4．如图同学们常见的家用饮水机，它的铭牌上标有：额定电压220V，频率50Hz，加热功率350W。将它接在220V的电压下，（1）当它处于保温状态时，饮水机中的电流为0.1A，这时饮水机消耗的电功率是多大？（2）当它处于加热状态时，如果消耗的电能全部用来加热水，它能使热水罐中0.5kg，20℃的水的温度升高到90℃要多少时间？（3）它的工作原理比较简单：整个电路由一个电热元件R1、一个限流电阻R2和一个温控开关S组成（如图23）。当S接a时，电热元件R1被接入电路中，饮水机开始将水加热；当水温达到一定温度时，温控开关自动切换到b处，饮水机处于保温状态。请你按上述原理完成图13中的电路图。5．如图是一条电热毯电路的示意图，R0是发热电阻丝，R是串联在电路中的电阻，S是控温开关。电热毯标牌上标有“220V40W”字样。问（不考虑温度对电阻值的影响）：⑴、要使电热毯处于低温挡时，开关S应处于什么状态？⑵、发热电阻丝R0的阻值是多大？⑶、当电热毯处于低温挡时，电路中的电流为0.1A，则在10s内电阻丝R0产生的热量是多少？7．如图10所示电路中，小灯泡L标有“6V6W”字样，R2＝3Ω，当S1、S2都闭合时，电流表示数为1.2A，这时小灯泡L正常发光，求：(1)电源电压U(2)电阻R1的阻值(3)当S1、S2都断开时，小灯泡L消耗的功率10．如图所示的电路中，电源电压恒定为4.5V。开关S闭合后，电流表的示数为0.5A，电压表Vl的示数为3V。当把滑动变阻器的滑片P移到最右端时，电流表的示数为0.3A。求：①电压表V2的示数；②电阻R1的阻值；③滑动变阻器的最大电阻；④滑片移到最右端时，Vl的示数及此时电路消耗的总功率。11．如图5所示电路，电源两端电压U＝7.5v,且保持不变，R为保护电阻，L为标有“6V1RR0S220V3w”的小灯泡，不考虑灯丝电阻随温度的变化。电流表量程为0～0.6A，电压表量程为0～3v。闭合开关S后，要求灯L两端的电压不超过额定电压，且两电表的示数均不超过各自的量程，则滑动变阻器允许接入电路的最大阻值为。13．某同学用同一品牌型号如图所示的电水壶做物理实验，测得的数据填在了下面表格内．请你根据以上数据进行计算与分析：(1)计算出XX—l型电水壶的工作电流和壶中水所吸收的热量．(2)计算出XX一2型电水壶所消耗的电能和烧水的效率．14．冬天，伍珍同学使用电热毯时，发现电热毯有高温和低温档，她决定探究电热毯内部电路．图甲、乙分别为他和裘实设计的电热毯的模拟电路图(电炉丝相当于电热毯内部发热电阻)．(1)图甲中定值电阻R1=10Ω(置于电热毯外部)，电炉丝R2＝20Ω，请计算低温档时发热电功率；(2)图乙中两根电炉丝R2=20Ω、R3＝10Ω，请计算高温档时发热电功率；(3)请对两个同学设计的模拟的电路进行评估(请指出你认为好的设计电路，并说明优点和缺点)。15.医院里利用高温高压蒸汽消毒锅对器械进行消毒，不同的器械所要求的温度、压强不同．如图为自动测量锅内温度、气压的电路原理图(虚线框内为锅内部分电路)．电源电压恒为4.5V．(1)若对总质量为5kg、初温为15℃的钢制器械进行消毒，消毒温度须达到115℃时，器械共吸收多少热量?[c钢=0.46×103J／(kg·℃)](2)压强传感器R1(阻值随所受的压强大小发生变化的可变电阻)置入锅内，其受压面积为2cm2，如果R1表面能承受的最大压力为70N，则锅内允许的最高气压是多少?(3)A1为显示锅内气压大小的仪表(实质是电流表)，当锅内气压不高于1标准大气压时，A1显示气压值都为0，此时R1阻值为200Ω，求：气压表零刻度线应标在电流表Al刻度盘多少毫安处?(4)热敏传感器R2(阻值随温度发生变化的可变电阻)置于锅内，A2为显示温度的仪表(实质是电流表)；R2的电阻与温度的关系如下表所示：温度t／℃80859095100105110115……电阻R2／Ω1201101009080706050……当电流表A2示数为60mA时，锅内的...
