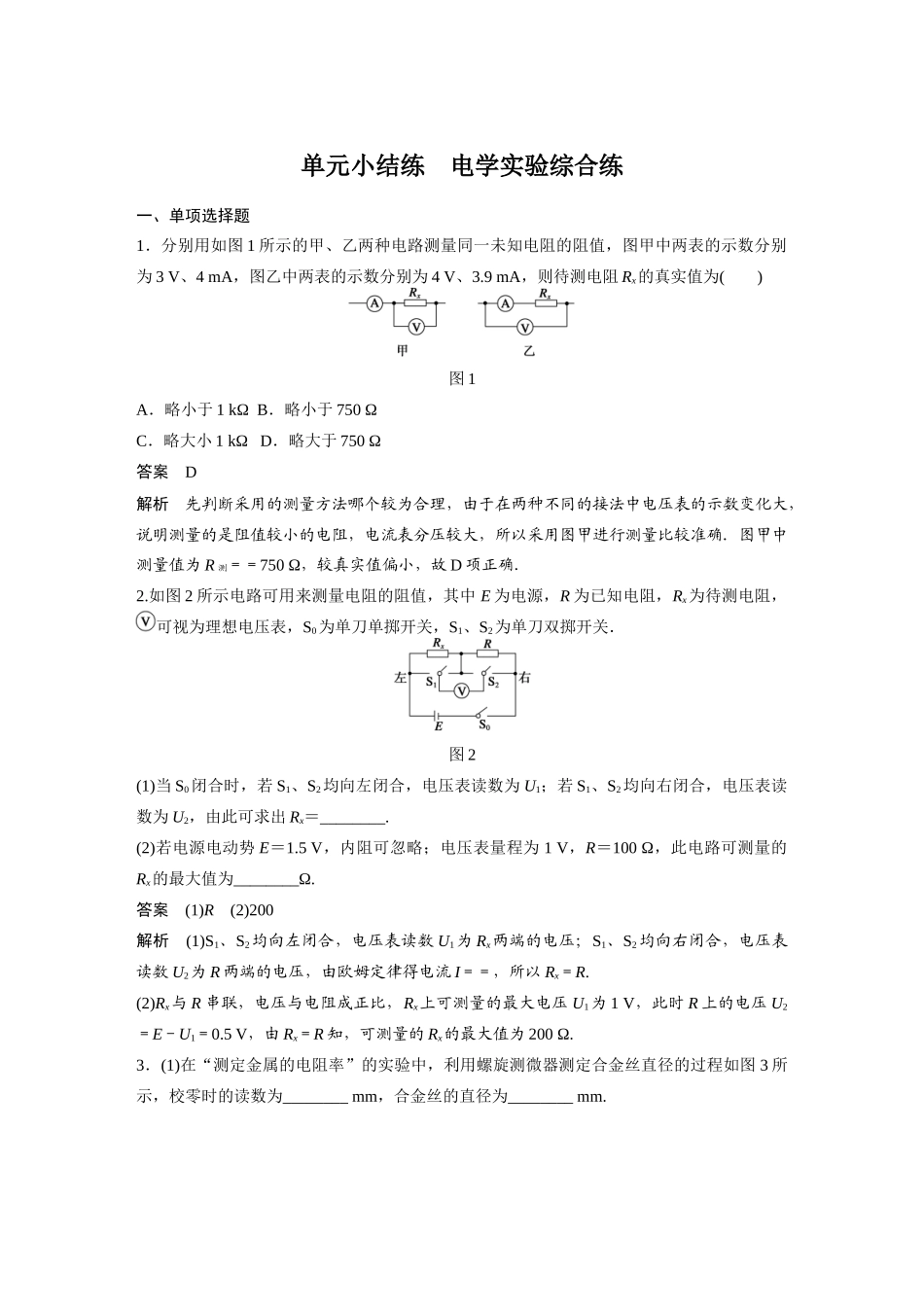

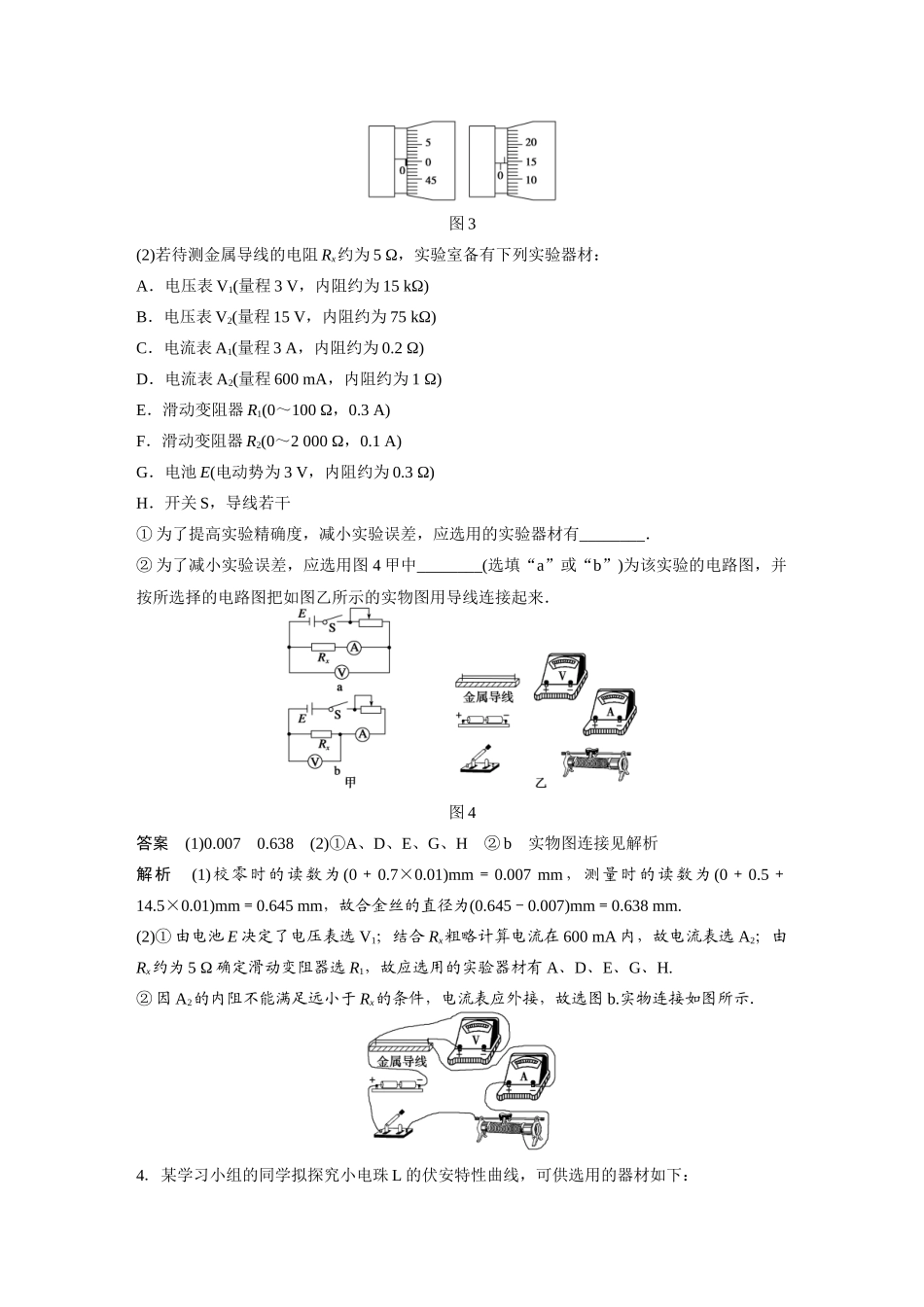

单元小结练电学实验综合练一、单项选择题1．分别用如图1所示的甲、乙两种电路测量同一未知电阻的阻值，图甲中两表的示数分别为3V、4mA，图乙中两表的示数分别为4V、3.9mA，则待测电阻Rx的真实值为()图1A．略小于1kΩB．略小于750ΩC．略大小1kΩD．略大于750Ω答案D解析先判断采用的测量方法哪个较为合理，由于在两种不同的接法中电压表的示数变化大，说明测量的是阻值较小的电阻，电流表分压较大，所以采用图甲进行测量比较准确．图甲中测量值为R测＝＝750Ω，较真实值偏小，故D项正确．2.如图2所示电路可用来测量电阻的阻值，其中E为电源，R为已知电阻，Rx为待测电阻，可视为理想电压表，S0为单刀单掷开关，S1、S2为单刀双掷开关．图2(1)当S0闭合时，若S1、S2均向左闭合，电压表读数为U1；若S1、S2均向右闭合，电压表读数为U2，由此可求出Rx＝________.(2)若电源电动势E＝1.5V，内阻可忽略；电压表量程为1V，R＝100Ω，此电路可测量的Rx的最大值为________Ω.答案(1)R(2)200解析(1)S1、S2均向左闭合，电压表读数U1为Rx两端的电压；S1、S2均向右闭合，电压表读数U2为R两端的电压，由欧姆定律得电流I＝＝，所以Rx＝R.(2)Rx与R串联，电压与电阻成正比，Rx上可测量的最大电压U1为1V，此时R上的电压U2＝E－U1＝0.5V，由Rx＝R知，可测量的Rx的最大值为200Ω.3．(1)在“测定金属的电阻率”的实验中，利用螺旋测微器测定合金丝直径的过程如图3所示，校零时的读数为________mm，合金丝的直径为________mm.图3(2)若待测金属导线的电阻Rx约为5Ω，实验室备有下列实验器材：A．电压表V1(量程3V，内阻约为15kΩ)B．电压表V2(量程15V，内阻约为75kΩ)C．电流表A1(量程3A，内阻约为0.2Ω)D．电流表A2(量程600mA，内阻约为1Ω)E．滑动变阻器R1(0～100Ω，0.3A)F．滑动变阻器R2(0～2000Ω，0.1A)G．电池E(电动势为3V，内阻约为0.3Ω)H．开关S，导线若干①为了提高实验精确度，减小实验误差，应选用的实验器材有________．②为了减小实验误差，应选用图4甲中________(选填“a”或“b”)为该实验的电路图，并按所选择的电路图把如图乙所示的实物图用导线连接起来．图4答案(1)0.0070.638(2)①A、D、E、G、H②b实物图连接见解析解析(1)校零时的读数为(0＋0.7×0.01)mm＝0.007mm，测量时的读数为(0＋0.5＋14.5×0.01)mm＝0.645mm，故合金丝的直径为(0.645－0.007)mm＝0.638mm.(2)①由电池E决定了电压表选V1；结合Rx粗略计算电流在600mA内，故电流表选A2；由Rx约为5Ω确定滑动变阻器选R1，故应选用的实验器材有A、D、E、G、H.②因A2的内阻不能满足远小于Rx的条件，电流表应外接，故选图b.实物连接如图所示．4．某学习小组的同学拟探究小电珠L的伏安特性曲线，可供选用的器材如下：小电珠L：规格“4.0V0.7A”；电流表A1：量程3A，内阻约为0.1Ω；电流表A2：量程0.6A，内阻r2＝0.2Ω；电压表V：量程3V，内阻rV＝9kΩ；标准电阻R1：阻值1Ω；标准电阻R2：阻值3kΩ；滑动变阻器R：阻值范围0～10Ω；学生电源E：电动势6V，内阻不计；开关S及导线若干．(1)甲同学设计了如图5甲所示的电路来进行测量，当通过L的电流为0.46A时，电压表的示数如图乙所示，此时L的电阻为________Ω.图5(2)乙同学又设计了如图6所示的电路来进行测量，电压表指针指在最大刻度时，加在L上的电压值是________V.图6(3)学习小组认为要想更准确地描绘出小电珠L完整的伏安特性曲线，需要重新设计电路，请你在乙同学的基础上利用所提供的器材，在图7所示的虚线框内补画出实验电路图，并在图上标明所选器材代号．图7答案(1)5(2)4(3)见解析图解析(1)电压表的示数U＝2.30V，所以小电珠的电阻RL＝＝Ω＝5Ω.(2)由题图知电压表V与R2串联，根据串联分压，当电压表V的示数为3V时，R2两端的电压U2＝R2＝×3×103V＝1V，所以小电珠两端的电压U′＝UV＋U2＝(3＋1)V＝4V.(3)要想更准确地描绘出小电珠L完整的伏安特性曲线，则电压表的量程为4.0V，电流表的量程为0.7A，因此将电压表V与标准电阻R2串联改装为量程为4.0V的电压表，将电流表A2与标准电阻R1并联改装成量程为0.6A＋A＝0.72A的电流表，故虚线框内实验电路如图所示．5．根据闭合电路欧姆定律，用...
