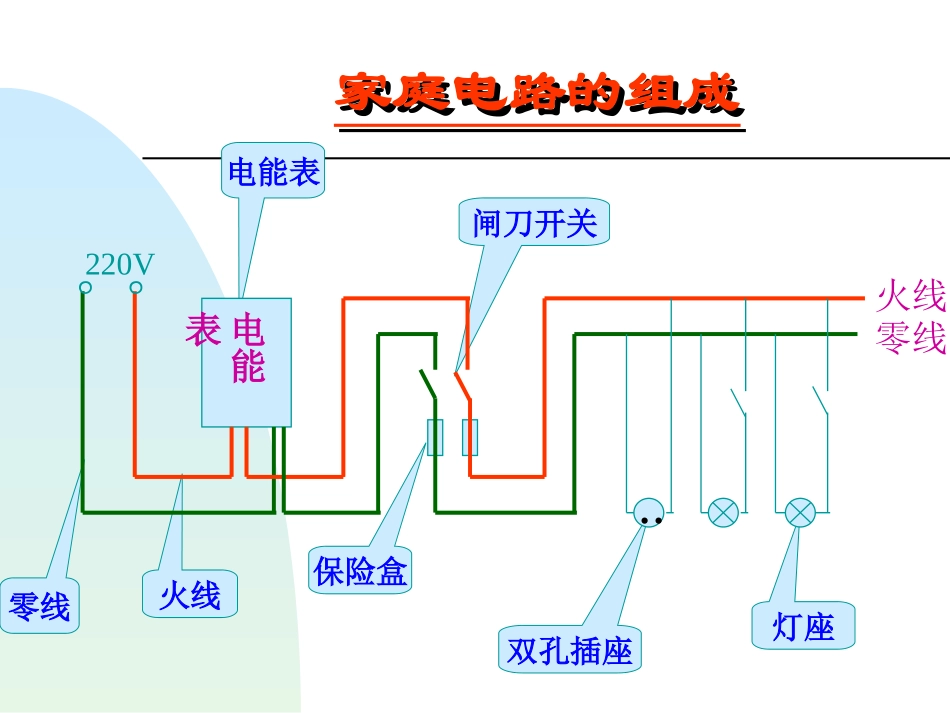

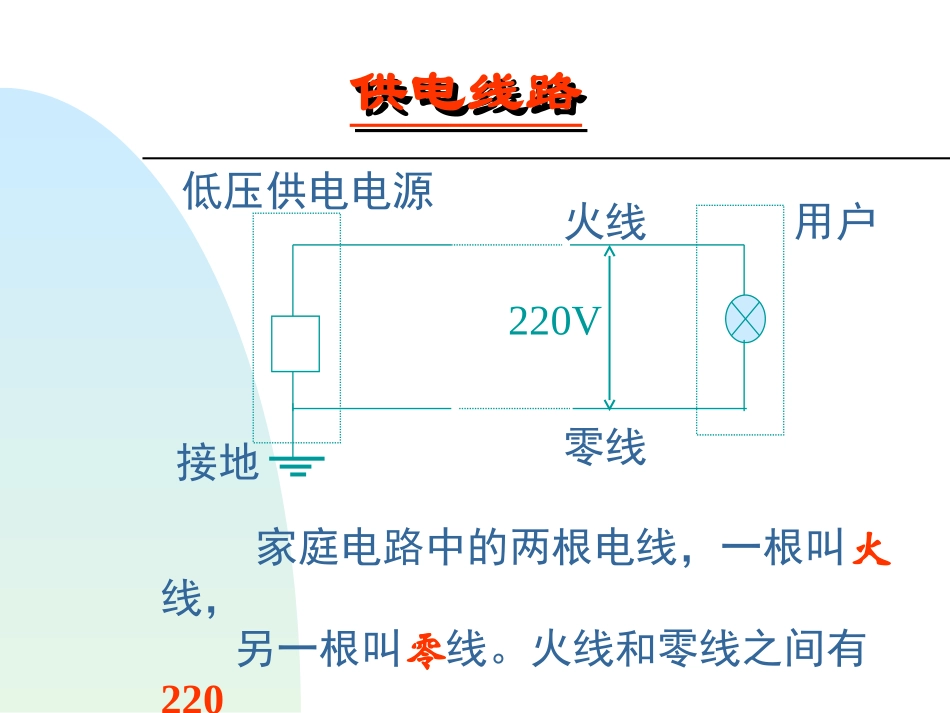

220V低压供电电源接地火线零线用户供电线路供电线路家庭电路中的两根电线，一根叫火线，另一根叫零线。火线和零线之间有220伏的电压，零线和地之间没有电压。家庭电路的组成家庭电路的组成电能表闸刀开关火线零线保险盒双孔插座灯座..。。220V火线零线电能表电能表电能表“220V”表示电能表的额定电压为220V，30（100）A是允许通过的最大电流。由此可知此电能表的额定功率为6600瓦。即家中所有用电器同时工作的总电功率不得超过6600瓦。串联在干路上。作用作用铭牌含义铭牌含义连接方法连接方法测量用户在一定时间内消耗多少电能。电能表电能表电子式电能表付费式电能表电能表电能表闸刀开关闸刀开关注意：注意：安装时刀片向上时接通电路，向下时断开电路注意：注意：安装时刀片向上时接通电路，向下时断开电路开关开关红外线光电开关开关开关隔离开关感应式接近开关磁性开关开关开关电灯泡电灯泡种类种类连接方法连接方法卡口灯泡丝口灯泡用电器之间互相并联开关和所控制的用电器相串联注意：对螺丝口灯泡来说，灯泡尾部的金属块通过开关接火线，螺丝套接零线。保险丝保险丝当有过大的电流通过时，保险丝产生较多的热，其温度达到熔点时，保险丝熔断，自动切断电路，起到保险作用。家用电器中保险盒里的保险丝是由电阻率较大电阻率较大而熔点较低熔点较低的铅锑合金铅锑合金制的。串联在火线上。连接方法连接方法选用材料选用材料所起作用所起作用保险丝保险丝贴片保险丝报警保险丝自复保险丝微型保险丝插座插座作用作用分类分类连接方法连接方法给电视机、洗衣机、电冰箱以及其他可能搬动的家用电器供电。两孔插座三孔插座并联在电路中插座插座插座插座家用电器的金属外壳本来是跟火线绝缘的，是不带电的，人体接触外壳并没有危险。但如果内部火线绝缘皮破损或失去绝缘性能，致使火线与外壳接通，外壳带了电，人体接触外壳等于接触火线，就会发生触电事故。如果把外壳用导线接地，即使外壳带了电，也会从接地导线流走，人体接触外壳就没有危险了。为什么要这样呢？为什么要这样呢？测电笔的构造和使用测电笔的构造和使用笔尖金属体电阻氖管小窗弹簧笔尾金属体辨别火线与零线方法方法作用作用结构结构思考思考一标有“220V5A”的电能表能否容纳一个“220V1000W”的电炉使用？还可以接入一盏200W的电灯吗？答：可以。因为P最大=UI=220V×5A=1100W1100W>1000W，所以可以接入。不可以。因为P总=1000W+200W=1200W1200W>1100W,所以超出电能表的最大功率，会把电能表烧坏。家用保险丝是由电阻率较，熔点较的铅锑合金制成的。当有过大的电流通过时，保险丝产生较多的，使它的温度达到，保险丝，自动切断电路，起到保险作用。保险丝应安装在路上。思考思考低大热量熔点熔断干测电笔是用来辨别线和线的，手应该接触笔尾的，笔尖接触一根电线，如果氖管发光，表示接触的是线,否则是线。火零金属体火零思考思考练习练习1.图中哪个灯泡的连接方法正确：ABCD练习练习2.家庭电路中，安装闸刀开关的作用是：A.便于统一管理B.使检修电路方便C.能够同时控制所有用电器的工作情况D.一旦发生事故，能自动切断电路ABDC练习练习3.家庭电路装有一只规格为“220V3A”的电能表，该线路最多可接“220V40W”的电灯：A、15盏B、16盏C、17盏D、19盏ACDB练习练习4.关于保险丝，下列说法中正确的是：A．电路中有了熔丝，就能起到保险作用；B．选用额定电流越小的熔丝，就越安全；C．选择适当规格的熔丝，才能够既不妨碍供电，又能起保险作用；D．以上说法都有问题。ABDC练习练习5.照明电路里的保险丝应该选用：A．铜丝B．铁丝C．铅锑合金丝D．任何金属丝都行ABDC练习练习看答案6.指出下图照明电路图的错误之处。L1L2220VKWH火零练习练习L1L2220VKWH火零（1）闸刀开关；（2）插座；（3）灯L1没有串联开关；（4）L2开关应接在火线；（5）没有装保险盒。（1）闸刀开关；（2）插座；（3）灯L1没有串联开关；（4）L2开关应接在火线；（5）没有装保险盒。6.指出下图照明电路图的错误之处。
