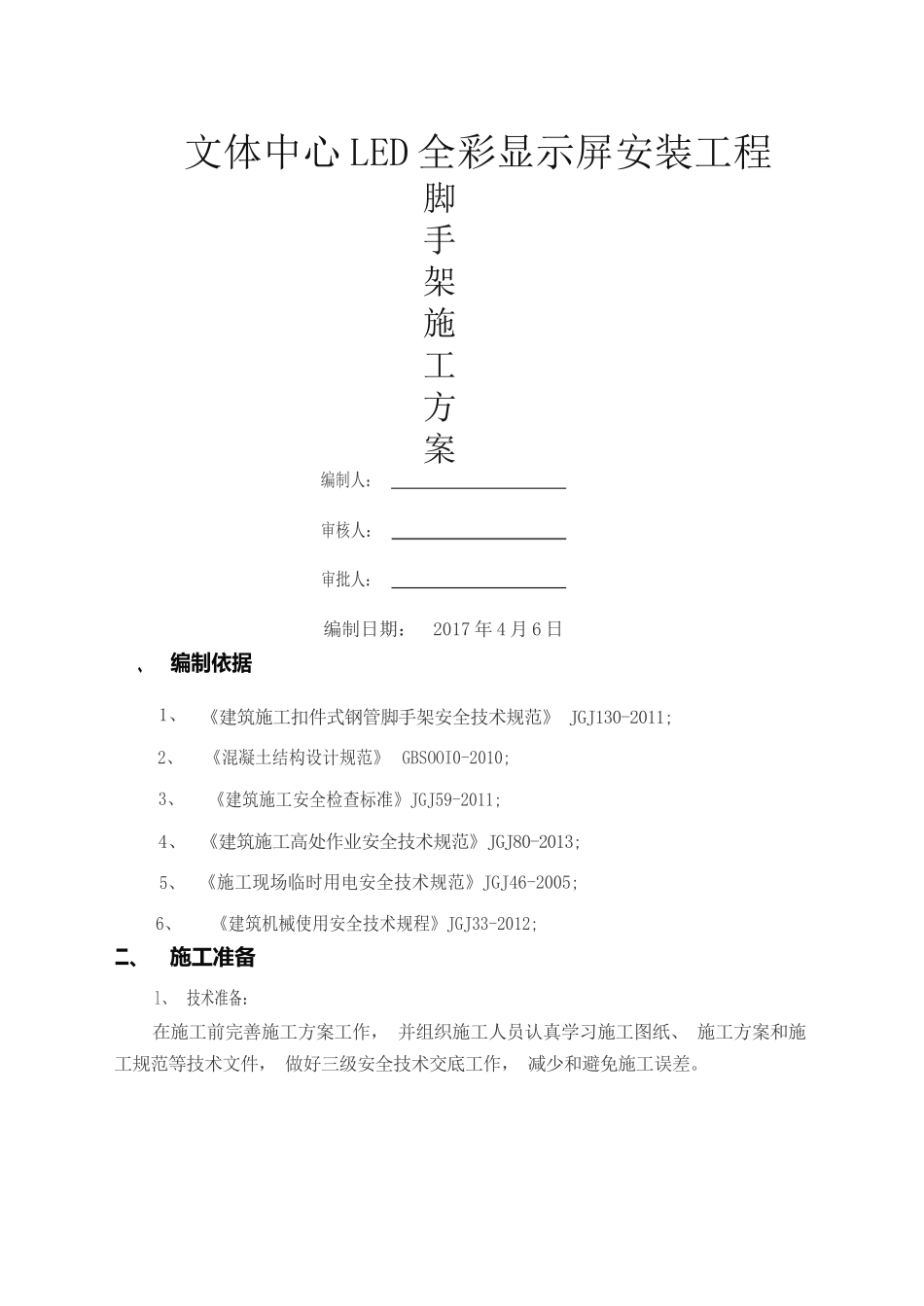

文体中心LED全彩显示屏安装工程脚手架施工方案编制人：审核人：审批人：编制日期：2017年4月6日、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011;2、《混凝土结构设计规范》GBSOOI0-2010;3、《建筑施工安全检查标准》JGJ59-2011;4、《建筑施工高处作业安全技术规范》JGJ80-2013;5、《施工现场临时用电安全技术规范》JGJ46-2005;6、《建筑机械使用安全技术规程》JGJ33-2012;二、施工准备l、技术准备：在施工前完善施工方案工作，并组织施工人员认真学习施工图纸、施工方案和施工规范等技术文件，做好三级安全技术交底工作，减少和避免施工误差。重点对脚手架搭设施工等分项工序的技术、质痲和工艺要求进行学习，并将其质噩和工艺的要点向作业班组做详细交底，并做好文字记录。2、劳动力进场教育准备：做好施工人员进场的安全、质量、防火、文明等教育工作，进行岗前培训，对关键技术工种必须持证上岗，按规定进行三级安全技术交底，交底内容包括各项安全、技术、质量保证措施；质量标准和验收规范要求；设计变更和技术核定等。同时健全各项规章制度，加强遵纪守法教育。3、材料准备：根据施工需用量计划，做好外脚手架材料的租凭和购买计划，并及时做好进场前的材料检验，确保施工正常进展。三、脚手架的布置喜年广场LED全彩显示屏供货安装工程脚手架搭设方案，脚手架直接坐落于结构混凝土板面上，采用双立杆，立杆间距1500mm,步高1800n讥1,搭设前垫好木躺板，搭设高为35川，墙面无拉结点，必须采用满堂脚手架支撑，支撑满堂脚手架搭设高度为164m及254m,具体详见附图。四、脚手架力学性能要求l、钢管质量要求：(1)、确保材料质量合格，按材料进场计划分期分批进场，并按规定定点存放，做好遮盖保护，同时收集各种进场材料相关质保证明，并加强对钢管扣件受理和抽样检测。(2)、采用48mmX2.8mm的钢管，应有产品质蜇合格证；其质蠹检验报告及钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》(GB/T228)的相关规定，质量应符合现行国家标准《碳素结构钢》(GB/T700)中相关规定。(3)、钢管表面应乎直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道：钢管外径、壁厚、端面等的偏差应符合规范的规定，钢管必须有刷不锈漆。(4)、钢管打孔严禁使用(5)、钢管必须涂有防锈漆，表面橘红油漆。上栏杆、下栏杆、剪刀撑红白相间油漆。(6)、钢管的允许偏差应符合相关要求。2、扣件质痲要求：(l)、新扣减应有生产许可证、法定检测单位的测试报告和产品质益合格证，并符合《钢管脚手架扣件》的规定。(2)、旧扣件使用前要进行质量检查，有裂缝、变形的严禁使用。出现滑丝的必须更换。(3)、采用的扣件，在螺栓拧紧扭力矩达到65N•M时不得发生破坏。(4)、新旧扣件均应进行防锈处理。3、扣件的安装要求(1)、扣件规格必须与小48钢管的外径相同；(2)、螺栓拧紧扭力矩不应少千40N•M,且不大千65N•M;(3)、在主节点处固定横向水平杆、纵向水平杆、剪力撑、横向斜撑等用的直角扣件、旋转扣减的中心点相互距离不应大千150川m;(4)、对接扣件开口应朝上或朝内；(5)、各杆件端头伸出扣件盖板边缘的长度不应小千100川m;(6)、直角扣件：用于两根呈垂直交叉钢管的连接；(7)、旋转扣件：用千两根呈任意角度交叉高管的连接；(8)、对接扣件：用于两根钢管对接连接。五、脚手架搭设流程及搭设要求l．脚手架的流程画线放样一放置槽钢垫块或木垫块一放置纵向扫地杆一立杆（加临时抛杆）一横向扫地杆一第一步纵向水平杆一第一步横向水平杆一第二步纵向水平杆一第二步横向水乎杆一第三步纵向水平杆一第三步横向水乎杆一以此类推，完成第一层脚手架纵横向搭设一剪刀撑搭设一再搭设上几层脚手架一水乎剪刀撑搭设一铺设脚手片。2.脚手架的搭设要求搭设标准：脚手架钢管要求横平竖直，整齐清晰，平竖通顺，连接牢固，受荷安全，有显示屏安装预留空间，不变形、不摇晃，立杆采用一字扣件对接，两个相邻立杆接头不应设在同步同跨内，两相邻立杆在高度方向的接头不大于步距的1/3,立杆的垂直偏差不大于架高的1/400,立杆在离地脚20cm处设置扫地杆。(1)脚手架基础脚手架基础为混凝土板面，...
