高三地理地理图表的阅读系列复习学案【二】等值线图的阅读VIP免费

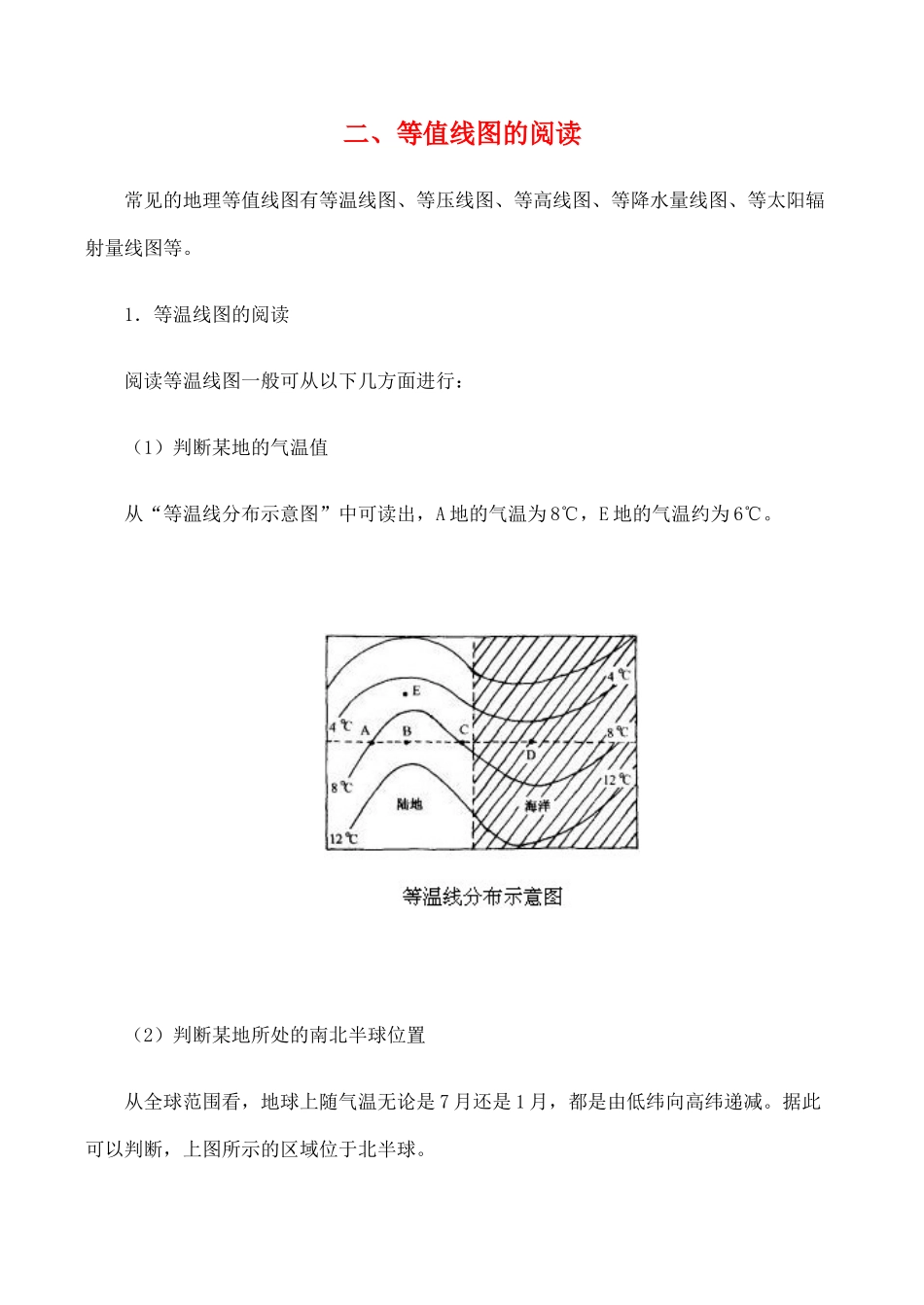

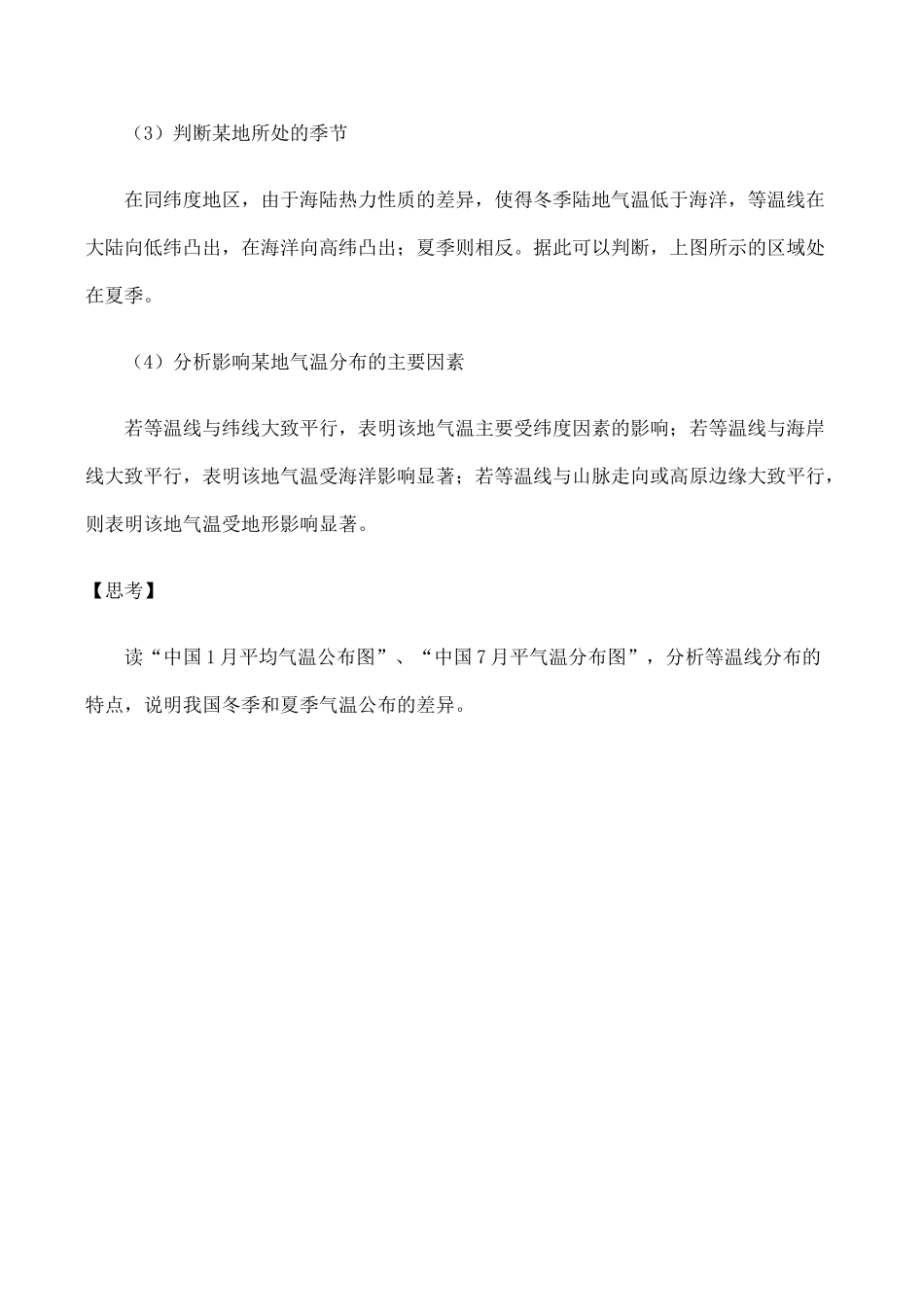

二、等值线图的阅读常见的地理等值线图有等温线图、等压线图、等高线图、等降水量线图、等太阳辐射量线图等。1．等温线图的阅读阅读等温线图一般可从以下几方面进行：（1）判断某地的气温值从“等温线分布示意图”中可读出，A地的气温为8℃，E地的气温约为6℃。（2）判断某地所处的南北半球位置从全球范围看，地球上随气温无论是7月还是1月，都是由低纬向高纬递减。据此可以判断，上图所示的区域位于北半球。（3）判断某地所处的季节在同纬度地区，由于海陆热力性质的差异，使得冬季陆地气温低于海洋，等温线在大陆向低纬凸出，在海洋向高纬凸出；夏季则相反。据此可以判断，上图所示的区域处在夏季。（4）分析影响某地气温分布的主要因素若等温线与纬线大致平行，表明该地气温主要受纬度因素的影响；若等温线与海岸线大致平行，表明该地气温受海洋影响显著；若等温线与山脉走向或高原边缘大致平行，则表明该地气温受地形影响显著。【思考】读“中国1月平均气温公布图”、“中国7月平气温分布图”，分析等温线分布的特点，说明我国冬季和夏季气温公布的差异。2．等压线图的阅读（1）判断气压系统在等压线图中，等压线团合，中心气压高于四周气压，可判断为高气压；反之为低气压。如下面“等压线示意图”中的A区域是高气压，B区域是低气压。（2）判断风向在等压线图上，可以判断某地的风向。在同一水平面上，一般大气总是从高气压区向低气压区流动，同时，在地转偏向力作用下，风向在北半球向右偏转，在南半球向左偏转。（3）判断风力根据等压线的疏密状况，可以判断风力的大小。一般来说，等压线密集，说明该地区气压差大，风力也大；等压线稀疏，则说明该地区气压差小，风力也小。3．等高线图的阅读（l）判断坡度根据等高线的疏密状况，可以判断地表坡度的陡缓。等高线稀疏，地表坡度和缓；等高线密集，地表的坡度陡峻；数条等高线相交，则为陡崖。（2）判断地形根据等高线的弯曲形状，可以判断地形。如前面的“等高线示意图”中，A地为山顶；B地为洼地；C为山脊线；D为山谷线；E地为鞍部。【思考】1．读下图，回答下列问题：①该图所示的半球是半球。②这一天是月日前后，太阳直射在上，北半球是季，昼夜长短状况是。③A地的地方时是点钟，昼长达小时；B地是点钟，昼长达小时；C地是点钟，夜长达小时；D地是点钟，昼长达小时。④A地位于B地的方向，C地位于B地的方向，D地位于A地的方向。2．读下面的北半球某月等温线分布图，回答：①大陆上等温线向凸出，这表明当时大陆上比同纬度海洋上的气温要②该图表示的是1月还是7月的等温线分布？月。3．读下面的我国部分地区太阳总辐射量图，回答：①图示各省级行政中心中，市的年太阳总辐射量最高，原因是：②在直辖市中，市的年太阳总辐射量最低，在千卡/平方厘米以下，原因是：。③图中台湾岛西侧的年太阳总辐射量比东侧，原因是：4．读下图“2月大洋表面海水等温线分布图”，回答下列问题。（1）此图反映的是（南、北）半球大洋表层水温分布状况。图中①代表的是下列渔场中（选择填空）。A．北海道渔场B．秘鲁渔场C．北海渔场D．纽芬兰渔场（2）图中A处海区等温线比B处海区等温线稠密的原因是。图中C、D、E、F四处海域盐度最高的是。（3）与大洋西岸等温线相比，大洋东岸温线在甲处海域向（南、北）方向突出，在乙处海域向（南、北）突出，主要是甲处受洋流（名称）的影响，乙处受洋流（名称）的影响。试分析洋流对甲、乙两海区沿岸气候的影响：参考答案：（1）北D（2）附近是暖流与寒流交汇处，温差大D（3）南北加那利寒流北大西洋暖流甲海域受寒流影响，使沿岸气候降温、减湿；乙海域受暖流影响，使沿岸气候增温、增温
