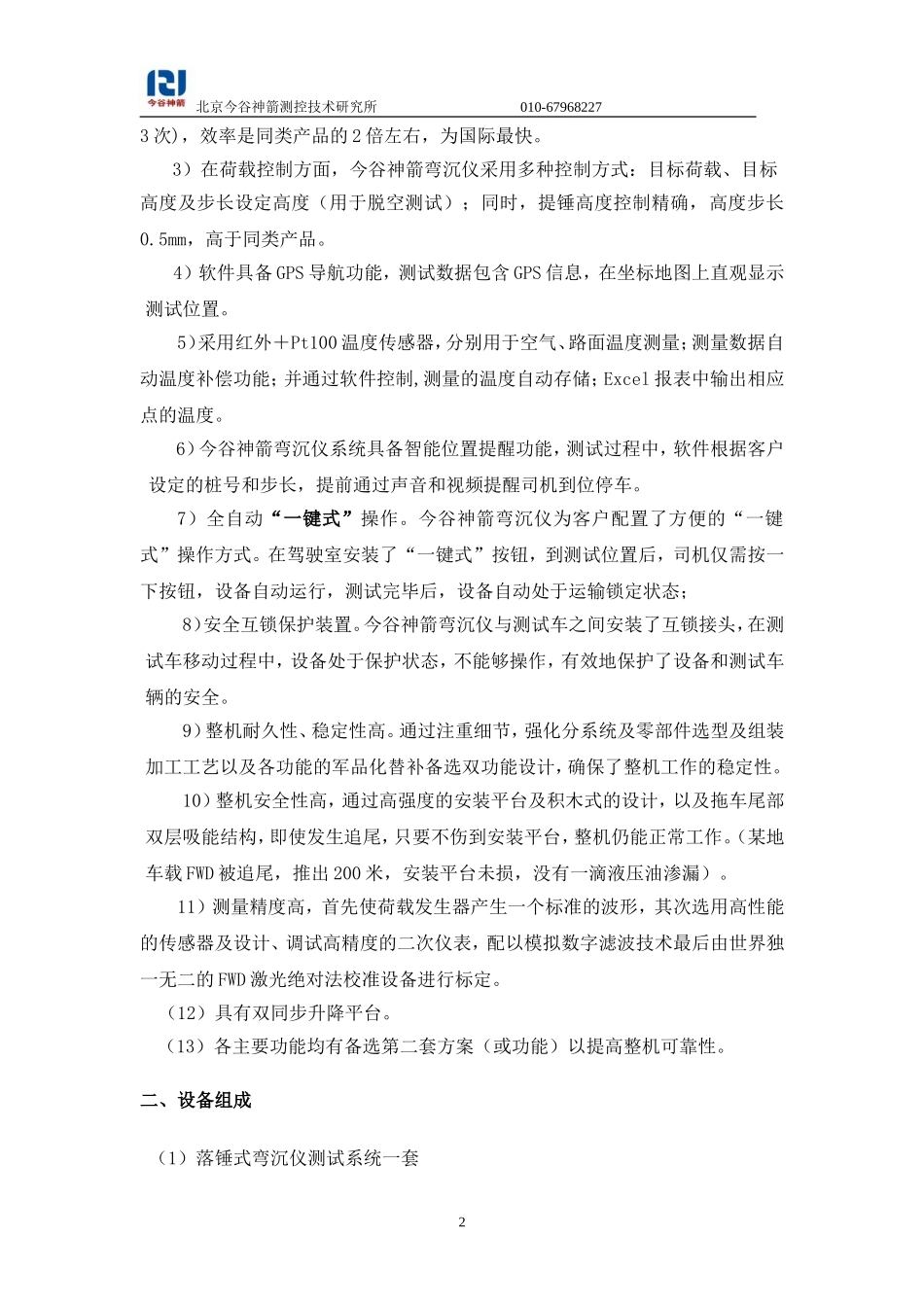

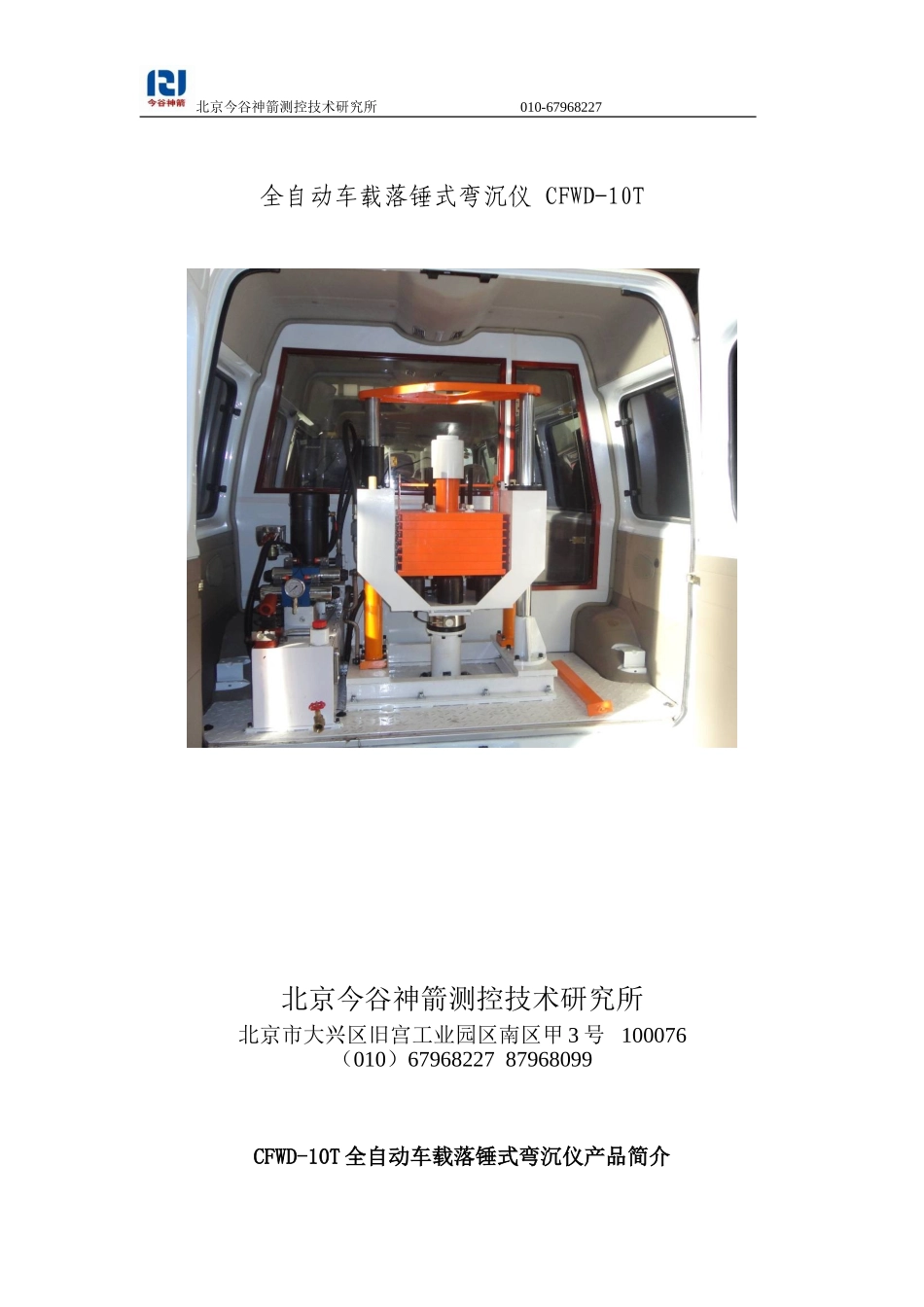

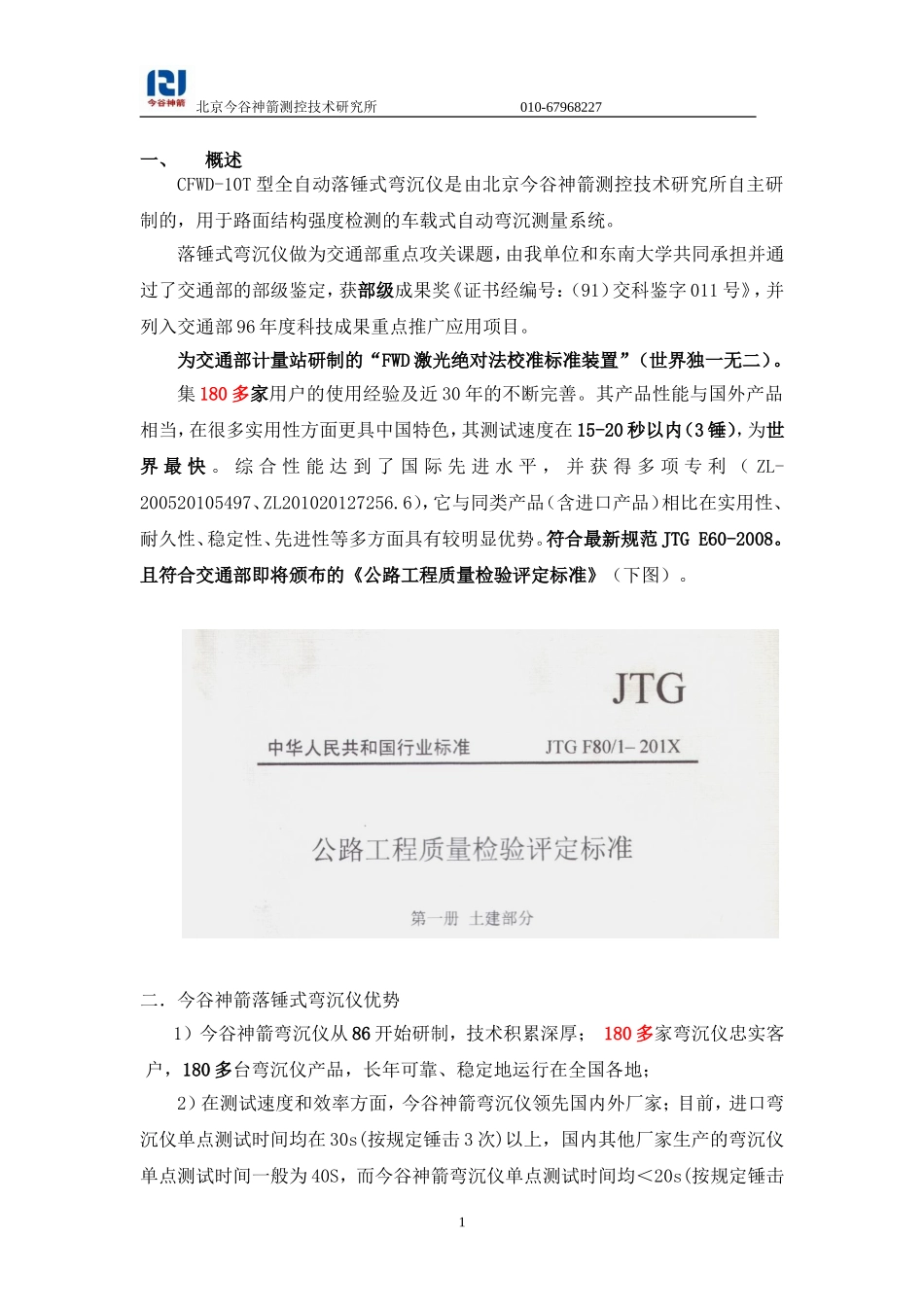

北京今谷神箭测控技术研究所010-67968227全自动车载落锤式弯沉仪CFWD-10T北京今谷神箭测控技术研究所北京市大兴区旧宫工业园区南区甲3号100076(010)6796822787968099CFWD-10T全自动车载落锤式弯沉仪产品简介北京今谷神箭测控技术研究所010-67968227一、概述CFWD-10T型全自动落锤式弯沉仪是由北京今谷神箭测控技术研究所自主研制的,用于路面结构强度检测的车载式自动弯沉测量系统。落锤式弯沉仪做为交通部重点攻关课题,由我单位和东南大学共同承担并通过了交通部的部级鉴定,获部级成果奖《证书经编号:(91)交科鉴字011号》,并列入交通部96年度科技成果重点推广应用项目。为交通部计量站研制的“FWD激光绝对法校准标准装置”(世界独一无二)。集180多家用户的使用经验及近30年的不断完善。其产品性能与国外产品相当,在很多实用性方面更具中国特色,其测试速度在15-20秒以内(3锤),为世界最快。综合性能达到了国际先进水平,并获得多项专利(ZL-200520105497、ZL201020127256.6),它与同类产品(含进口产品)相比在实用性、耐久性、稳定性、先进性等多方面具有较明显优势。符合最新规范JTGE60-2008。且符合交通部即将颁布的《公路工程质量检验评定标准》(下图)。二.今谷神箭落锤式弯沉仪优势1)今谷神箭弯沉仪从86开始研制,技术积累深厚;180多家弯沉仪忠实客户,180多台弯沉仪产品,长年可靠、稳定地运行在全国各地;2)在测试速度和效率方面,今谷神箭弯沉仪领先国内外厂家;目前,进口弯沉仪单点测试时间均在30s(按规定锤击3次)以上,国内其他厂家生产的弯沉仪单点测试时间一般为40S,而今谷神箭弯沉仪单点测试时间均<20s(按规定锤击1北京今谷神箭测控技术研究所010-679682273次),效率是同类产品的2倍左右,为国际最快。3)在荷载控制方面,今谷神箭弯沉仪采用多种控制方式:目标荷载、目标高度及步长设定高度(用于脱空测试);同时,提锤高度控制精确,高度步长0.5mm,高于同类产品。4)软件具备GPS导航功能,测试数据包含GPS信息,在坐标地图上直观显示测试位置。5)采用红外+Pt100温度传感器,分别用于空气、路面温度测量;测量数据自动温度补偿功能;并通过软件控制,测量的温度自动存储;Excel报表中输出相应点的温度。6)今谷神箭弯沉仪系统具备智能位置提醒功能,测试过程中,软件根据客户设定的桩号和步长,提前通过声音和视频提醒司机到位停车。7)全自动“一键式”操作。今谷神箭弯沉仪为客户配置了方便的“一键式”操作方式。在驾驶室安装了“一键式”按钮,到测试位置后,司机仅需按一下按钮,设备自动运行,测试完毕后,设备自动处于运输锁定状态;8)安全互锁保护装置。今谷神箭弯沉仪与测试车之间安装了互锁接头,在测试车移动过程中,设备处于保护状态,不能够操作,有效地保护了设备和测试车辆的安全。9)整机耐久性、稳定性高。通过注重细节,强化分系统及零部件选型及组装加工工艺以及各功能的军品化替补备选双功能设计,确保了整机工作的稳定性。10)整机安全性高,通过高强度的安装平台及积木式的设计,以及拖车尾部双层吸能结构,即使发生追尾,只要不伤到安装平台,整机仍能正常工作。(某地车载FWD被追尾,推出200米,安装平台未损,没有一滴液压油渗漏)。11)测量精度高,首先使荷载发生器产生一个标准的波形,其次选用高性能的传感器及设计、调试高精度的二次仪表,配以模拟数字滤波技术最后由世界独一无二的FWD激光绝对法校准设备进行标定。(12)具有双同步升降平台。(13)各主要功能均有备选第二套方案(或功能)以提高整机可靠性。二、设备组成(1)落锤式弯沉仪测试系统一套2北京今谷神箭测控技术研究所010-67968227(2)联想笔记本电脑一台(3)数据采集和分析软件一套(4)落锤式弯沉仪承载车(推荐车型):全顺牌监测车(此车具有国家公告,可可逐年年检),型号:JX5034XJEZC,排放标准:国Ⅳ,发动机功率:92KW,燃油类型:汽油。三、设备功能特点1)GPS经纬度测点定位功能测试线路GPS示意图(局部放大)精准的单点定位功能,每个弯沉测量点包含GPS(经纬度)坐标信息,在坐标地图上直观、精确显示测点所在的经、纬度信...
