全自动灌装机说明书4L-6头VIP免费

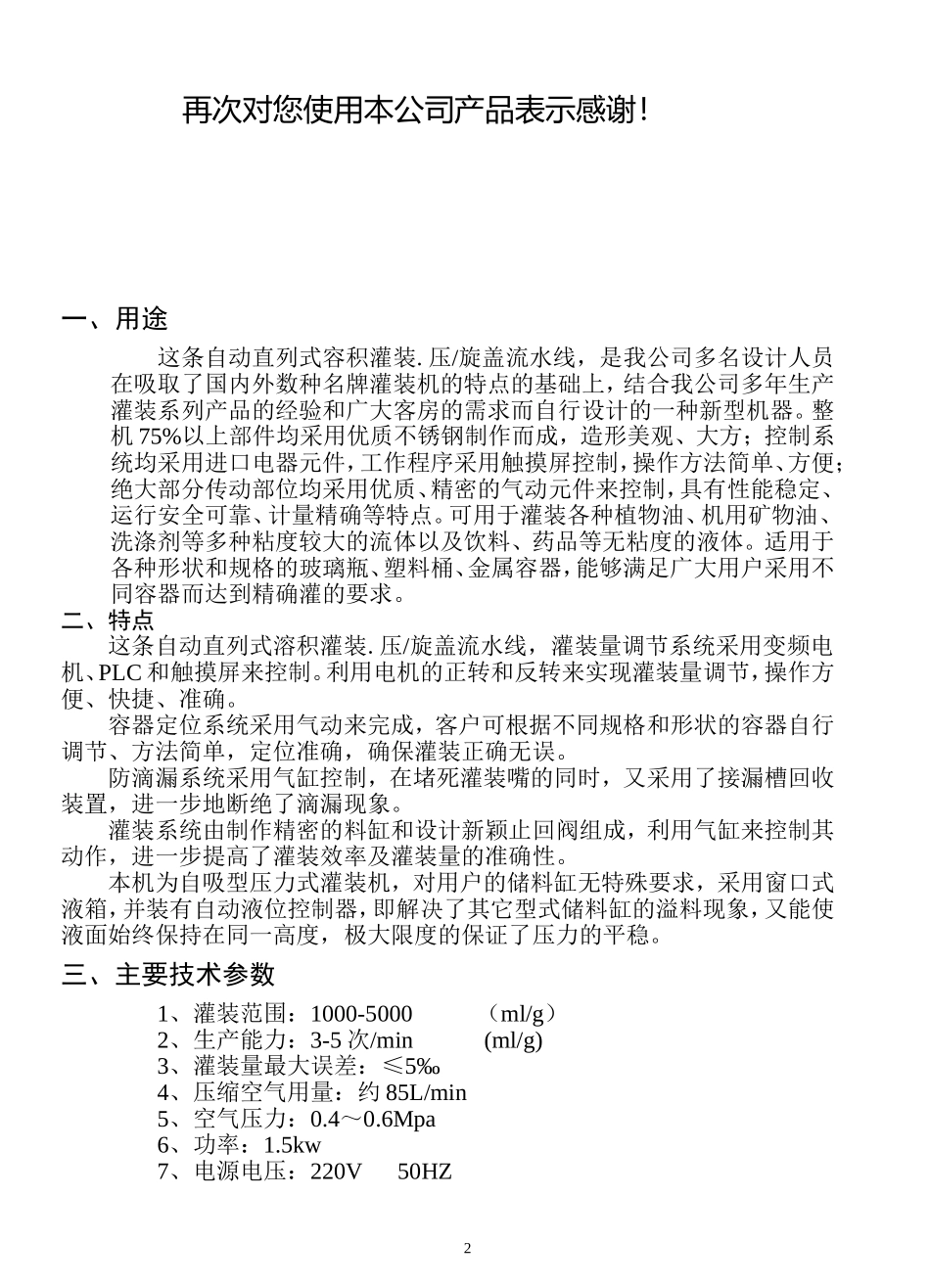

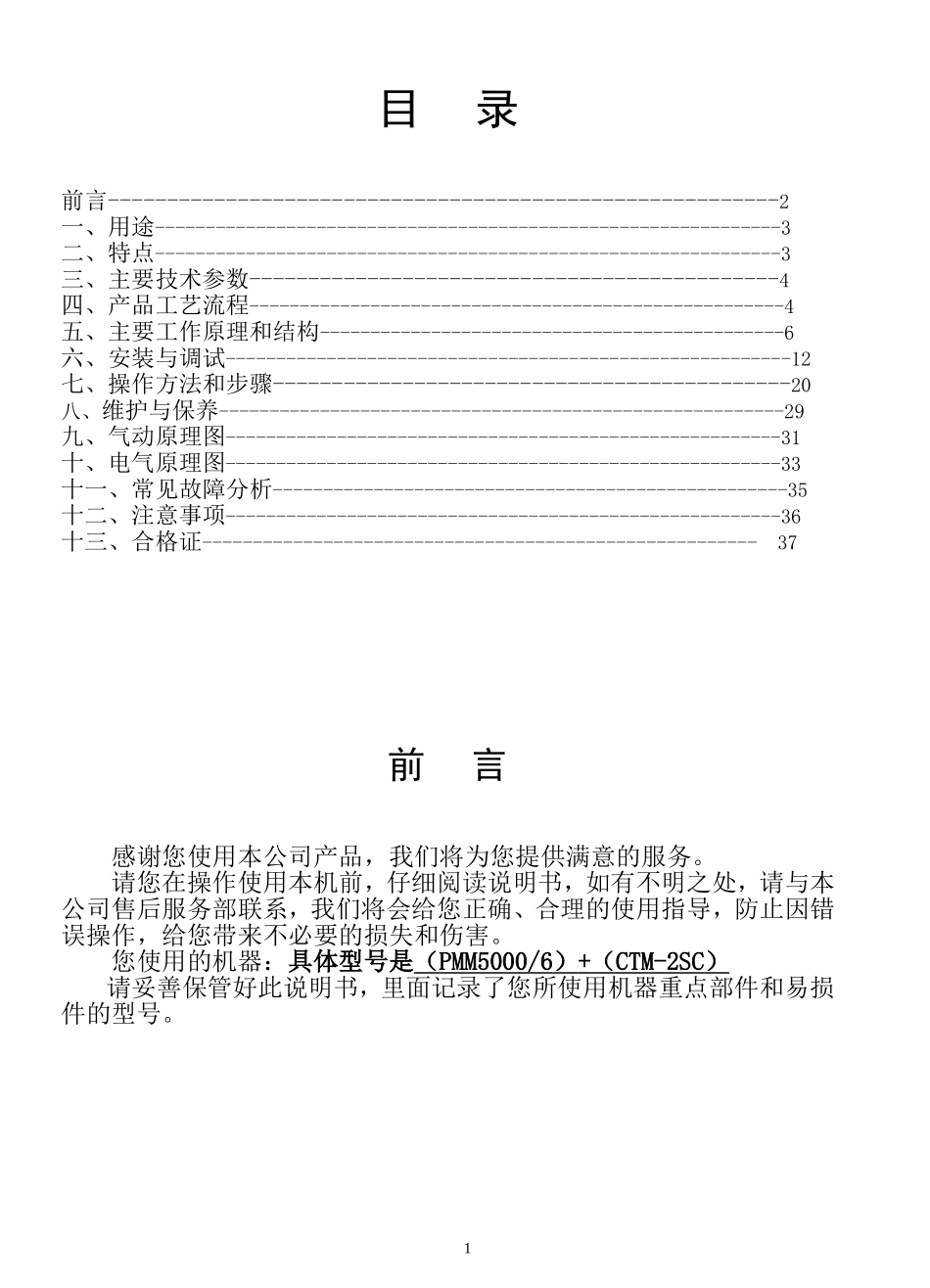

目录前言---------------------------------------------------------2一、用途--------------------------------------------------------------3二、特点--------------------------------------------------------------3三、主要技术参数---------------------------------------------4四、产品工艺流程-----------------------------------------------------4五、主要工作原理和结构----------------------------------------------6六、安装与调试--------------------------------------------------------12七、操作方法和步骤--------------------------------------------20八、维护与保养--------------------------------------------------------29九、气动原理图-------------------------------------------------------31十、电气原理图-------------------------------------------------------33十一、常见故障分析---------------------------------------------------35十二、注意事项-------------------------------------------------------36十三、合格证-------------------------------------------------------37前言感谢您使用本公司产品，我们将为您提供满意的服务。请您在操作使用本机前，仔细阅读说明书，如有不明之处，请与本公司售后服务部联系，我们将会给您正确、合理的使用指导，防止因错误操作，给您带来不必要的损失和伤害。您使用的机器：具体型号是（PMM5000/6）+（CTM-2SC）请妥善保管好此说明书，里面记录了您所使用机器重点部件和易损件的型号。1再次对您使用本公司产品表示感谢！一、用途这条自动直列式容积灌装.压/旋盖流水线，是我公司多名设计人员在吸取了国内外数种名牌灌装机的特点的基础上，结合我公司多年生产灌装系列产品的经验和广大客房的需求而自行设计的一种新型机器。整机75%以上部件均采用优质不锈钢制作而成，造形美观、大方；控制系统均采用进口电器元件，工作程序采用触摸屏控制，操作方法简单、方便；绝大部分传动部位均采用优质、精密的气动元件来控制，具有性能稳定、运行安全可靠、计量精确等特点。可用于灌装各种植物油、机用矿物油、洗涤剂等多种粘度较大的流体以及饮料、药品等无粘度的液体。适用于各种形状和规格的玻璃瓶、塑料桶、金属容器，能够满足广大用户采用不同容器而达到精确灌的要求。二、特点这条自动直列式溶积灌装.压/旋盖流水线，灌装量调节系统采用变频电机、PLC和触摸屏来控制。利用电机的正转和反转来实现灌装量调节，操作方便、快捷、准确。容器定位系统采用气动来完成，客户可根据不同规格和形状的容器自行调节、方法简单，定位准确，确保灌装正确无误。防滴漏系统采用气缸控制，在堵死灌装嘴的同时，又采用了接漏槽回收装置，进一步地断绝了滴漏现象。灌装系统由制作精密的料缸和设计新颖止回阀组成，利用气缸来控制其动作，进一步提高了灌装效率及灌装量的准确性。本机为自吸型压力式灌装机，对用户的储料缸无特殊要求，采用窗口式液箱，并装有自动液位控制器，即解决了其它型式储料缸的溢料现象，又能使液面始终保持在同一高度，极大限度的保证了压力的平稳。三、主要技术参数1、灌装范围：1000-5000（ml/g）2、生产能力：3-5次/min(ml/g)3、灌装量最大误差：≤5‰4、压缩空气用量：约85L/min5、空气压力：0.4～0.6Mpa6、功率：1.5kw7、电源电压：220V50HZ2四、产品工艺流程本机采用电控气缸作灌装动力，灌装容器至输送台左端在输送链板的作用力下输送到指定位置后，定位气缸进行定位，升降气缸下行，灌装嘴潜入并灌装，灌装量及灌装时间均按设定有序进行，经一定延时后升降气缸上行，定位气缸复位，装有定量液体的容器经输送至右端从而完成一个工作循环。图1自动直列式溶积灌装机外型示意图序号名称序号名称1机架部分4输送台部分2拦瓶装置部分5显示屏部分3灌装头部分6升降部分3五、主要工作原理和结构1、输送系统该系统由电机、链板、垫条、链轮等组成，链轮采用硬尼龙精制而成，具有结构合理，重量轻且耐用等性能，整体结构为1.5毫米厚的“304”不锈钢制成，外型美观大方，线条流...
