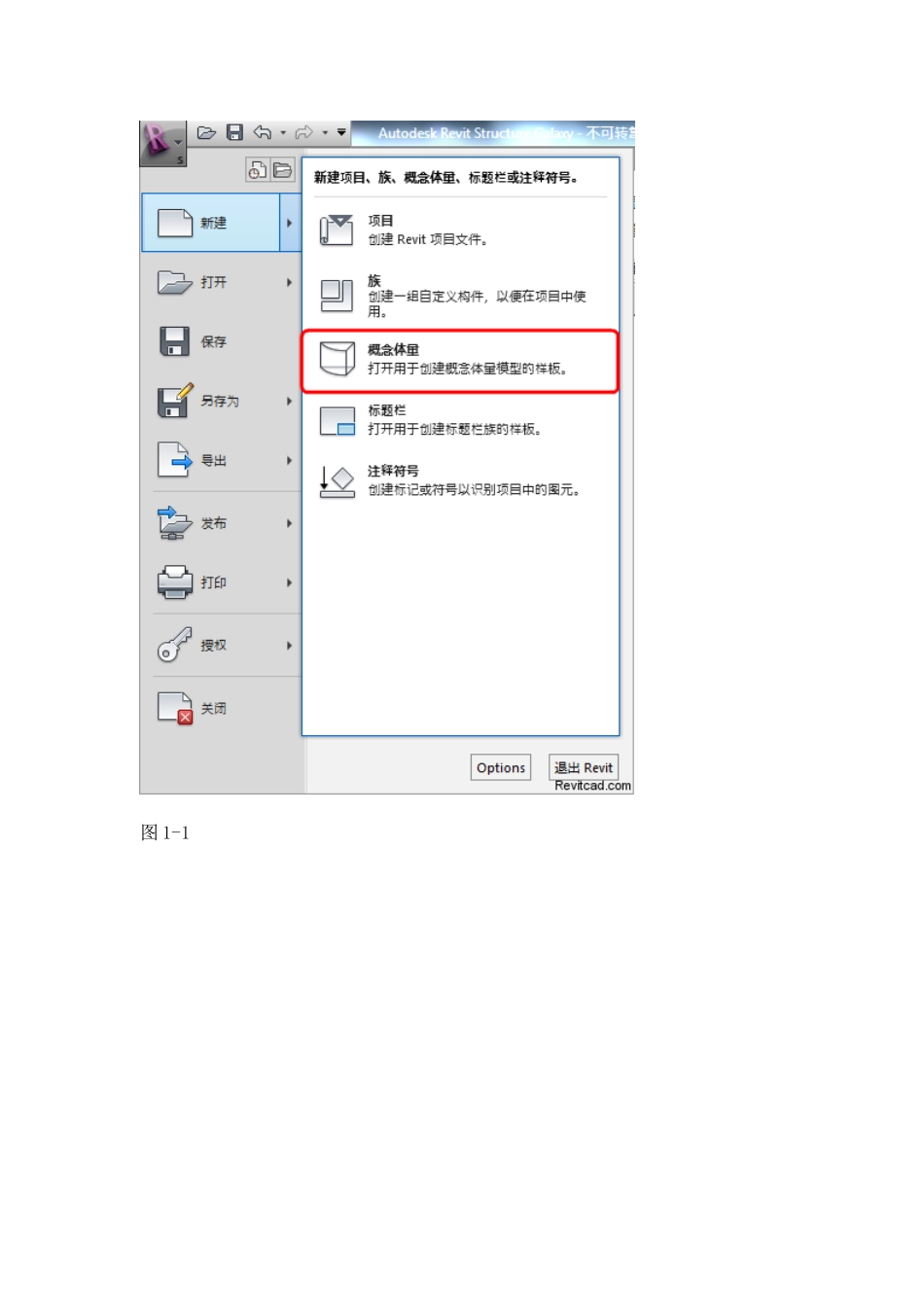

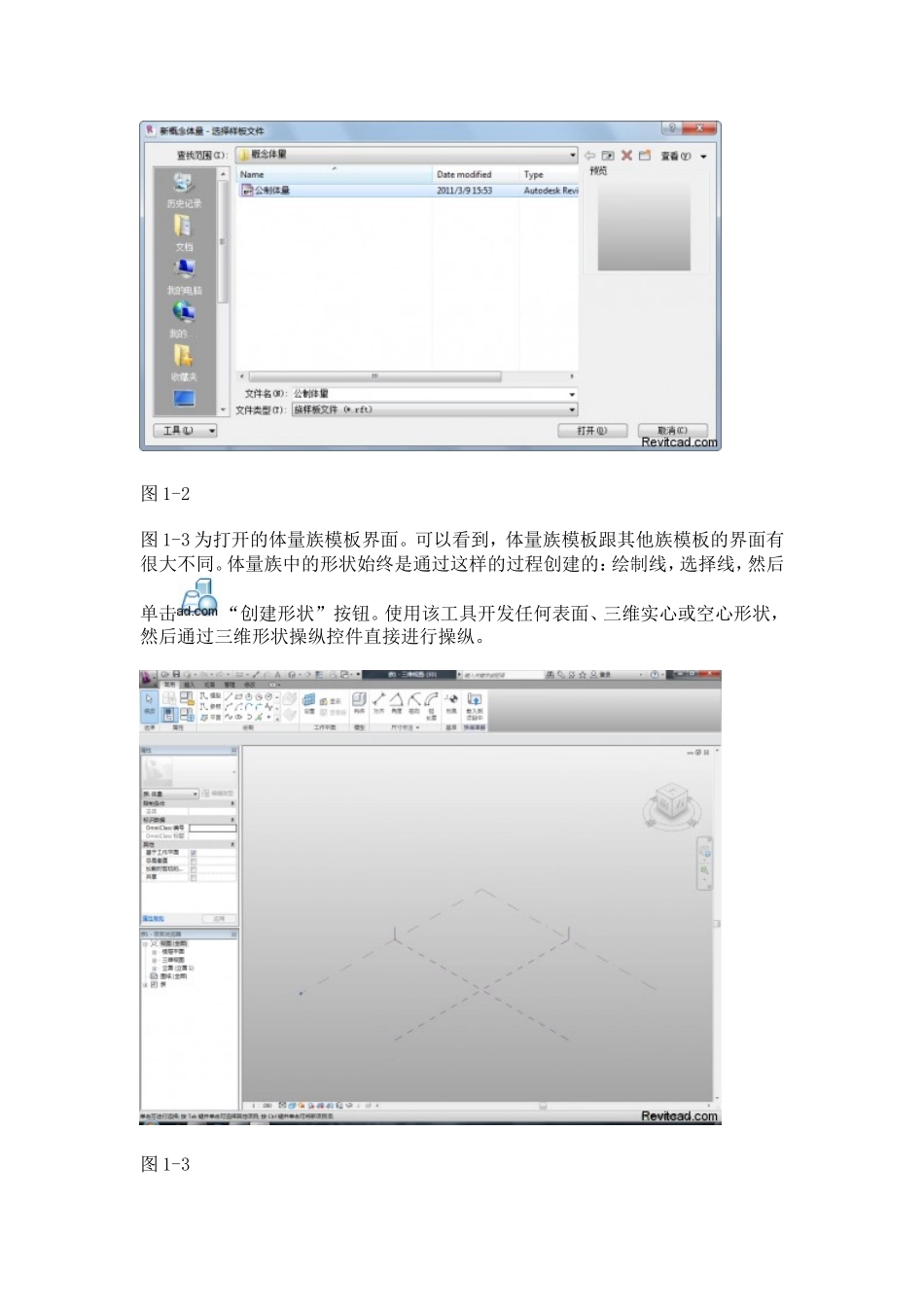

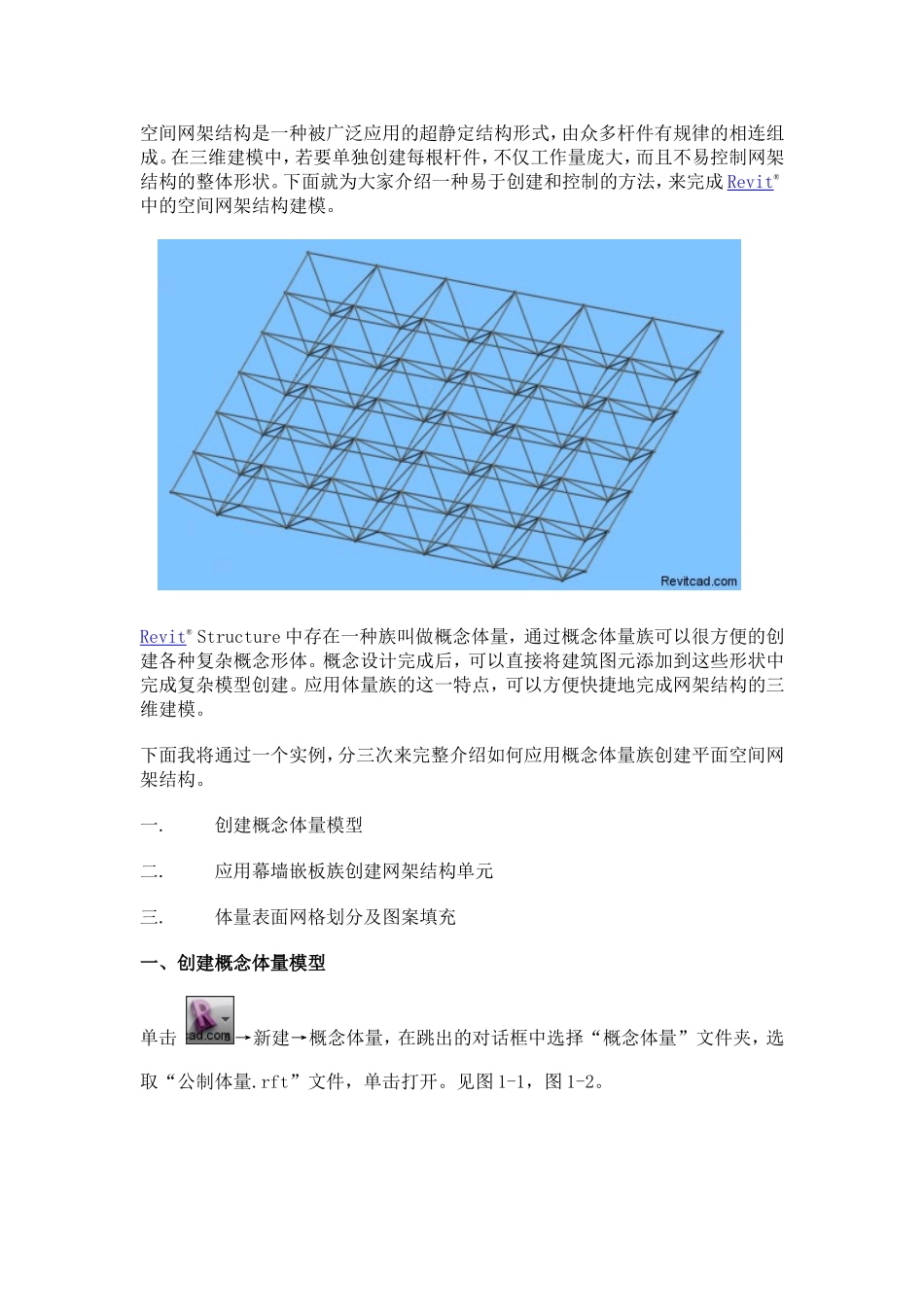

空间网架结构是一种被广泛应用的超静定结构形式，由众多杆件有规律的相连组成。在三维建模中，若要单独创建每根杆件，不仅工作量庞大，而且不易控制网架结构的整体形状。下面就为大家介绍一种易于创建和控制的方法，来完成Revit®中的空间网架结构建模。Revit®Structure中存在一种族叫做概念体量，通过概念体量族可以很方便的创建各种复杂概念形体。概念设计完成后，可以直接将建筑图元添加到这些形状中完成复杂模型创建。应用体量族的这一特点，可以方便快捷地完成网架结构的三维建模。下面我将通过一个实例，分三次来完整介绍如何应用概念体量族创建平面空间网架结构。一.创建概念体量模型二.应用幕墙嵌板族创建网架结构单元三.体量表面网格划分及图案填充一、创建概念体量模型单击→新建→概念体量，在跳出的对话框中选择“概念体量”文件夹，选取“公制体量.rft”文件，单击打开。见图1-1，图1-2。图1-1图1-2图1-3为打开的体量族模板界面。可以看到，体量族模板跟其他族模板的界面有很大不同。体量族中的形状始终是通过这样的过程创建的：绘制线，选择线，然后单击“创建形状”按钮。使用该工具开发任何表面、三维实心或空心形状，然后通过三维形状操纵控件直接进行操纵。图1-3进入楼层平面“标高1”，在绘制功能区选择矩形绘制工具，绘制一个矩形框，见图1-4。图1-4。选取这个矩形框，可以看到功能区面板中出现“创建形状”按钮，单击，即生产一个长方体形状。转换到三维视图，将鼠标移动到长方体上表面，待上表面边框高亮显示后单击鼠标，选取上表面，见图1-5。可以看到所选表面上出现三个箭头，这些箭头既是三维形状操纵控件。对于不受约束的形状中的每个参照点表面、边、顶点或点，在被选中后都会显示三维控件。通过该控件，可以沿局部或全局坐标系所定义的轴或平面进行拖曳，从而直接操纵形状。图1-5单击“常用”选项卡，单击“标高”按钮，创建“标高2”。将视图转换到任意立面视图，将长方体上表面锁定到“标高2”上。这样就可以通过控制高程参数来改变长方体高度。再次选取长方体上表面，单击“编辑轮廓”按钮，进入轮廓编辑状态。修改上表面轮廓，修改完成后单击按钮，完成轮廓编辑，见图1-6。这样就完成了网架结构体量的创建。图1-6【技巧】在编辑轮廓时，可以单击“工作平面”功能区面板中的“查看器”，打开“工作平面查看器”，显示相应的二维视图，见图1-7。这样可以更方便控制轮廓形状。图1-7通过第一篇的步骤，我们创建出的是网架结构的概念体量，真正的结构模型是由附加在其表面的结构单元来组成的。网架结构是由杆件和连接球组成的，杆件又分为上弦杆、下弦杆、腹杆。根据正放四角锥网架的结构特点，将其划分为由上弦杆和腹杆组成的四角锥单元以及由下弦杆组成的方形网格单元。这些单元的创建是通过幕墙嵌板族来实现的。1.参照网格创建上弦杆件单击→新建→族，在跳出的对话框中选择“基于公制幕墙嵌板填充图案.rft”文件，单击打开。界面见图2-1。幕墙嵌板填充图案构件的设计与概念设计体量的绘制非常相似。可以与形状设计使用相同的建模工具，但存在下列限制条件：只有一个楼层平面（标高）视图；没有立面视图；没有默认的垂直参照平面，只能通过几何图形（如参照点）来定义参照平面。图2-1单击选取方形网格，在“属性”对话框中单击“类型选择器”，可以看到有各种样式的网格供我们选择，见图2-2。根据单元组合特点，选取“矩形”网格。图2-2首先，来完成平面杆件的创建。网格中心有四个点图元以及四条参照线，构件形体的绘制是以它们为参照的。单击“绘制”工具栏中的“点图元”工具，以任意一条参照线为主体，在上面绘制一个点图元。单击点图元，会显示一个工作平面，在这个工作平面上绘制杆件截面轮廓。单击“绘制”面板中的“圆形”绘制工具单击按钮进入工作平面设置状态，将工作平面设置为点图元的工作平面，以点图元为中心，绘制一个圆形，见图2-3。图2-3同时选取刚创建好的轮廓和参照线，单击“创建形状”按钮，即生成杆件模型，见图2-4。这是应用体量中的形状创建实现“扫描”创建形体的方法。图2-42.创建腹杆腹杆的创建需要定位杆件的端...
