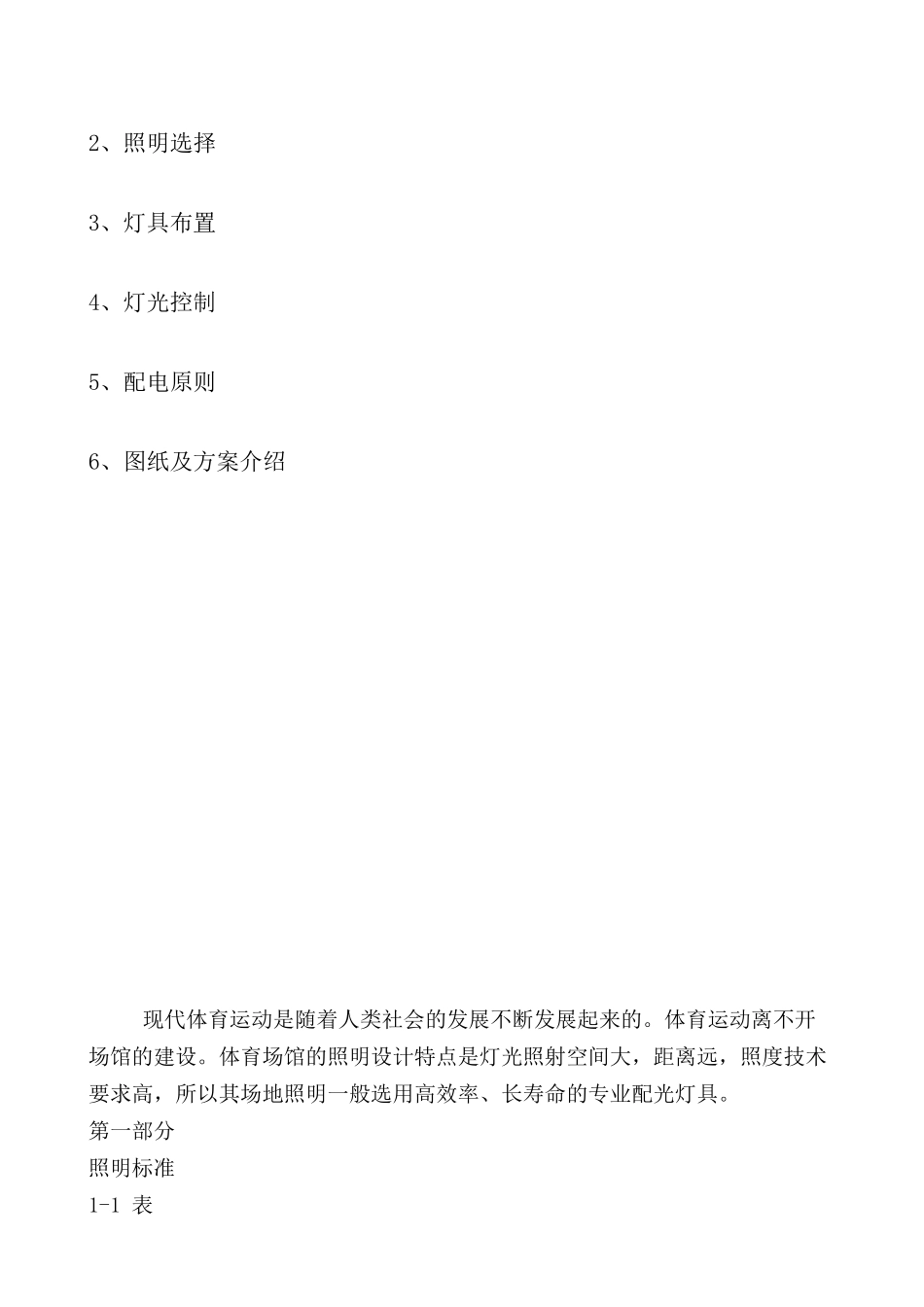

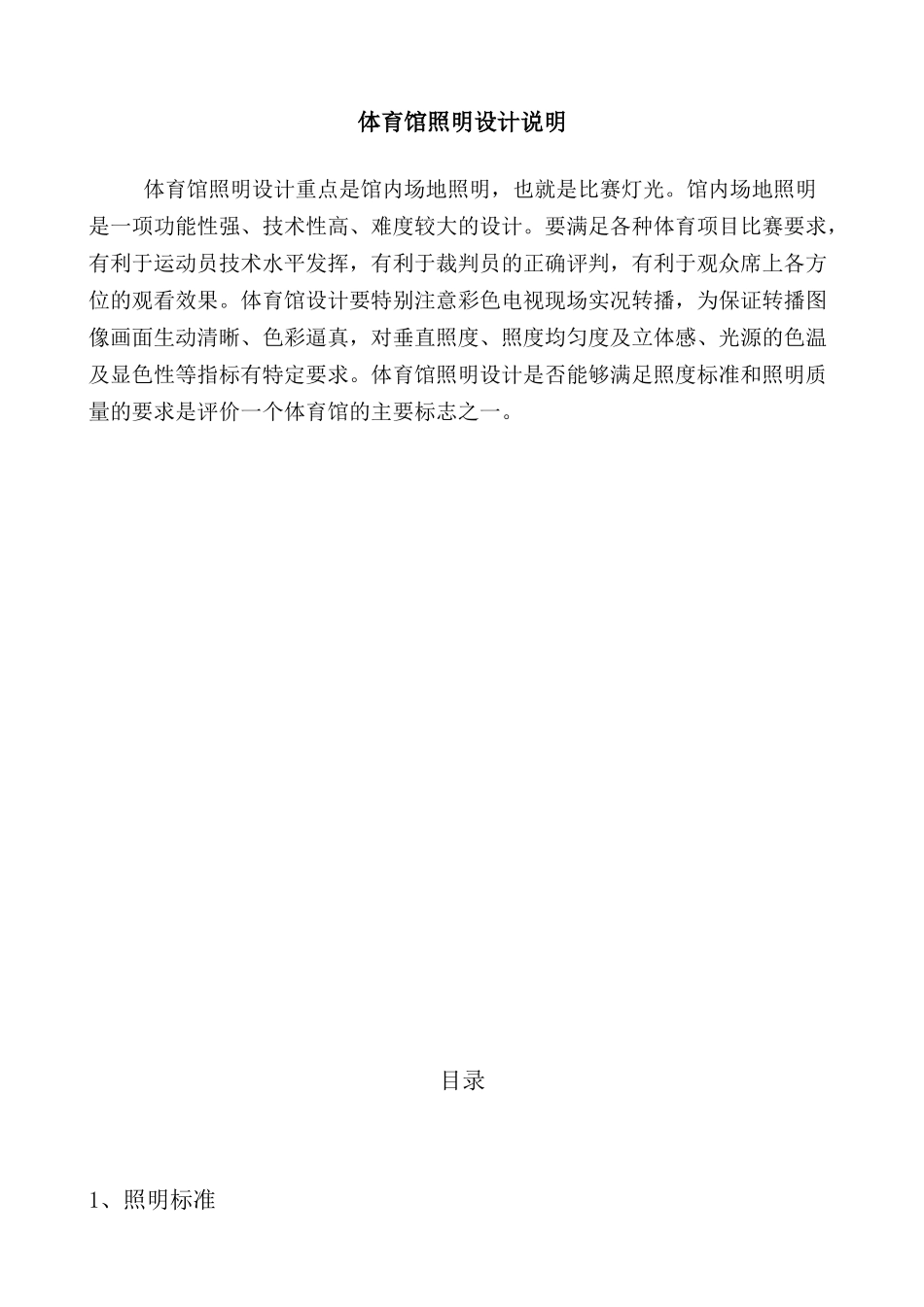

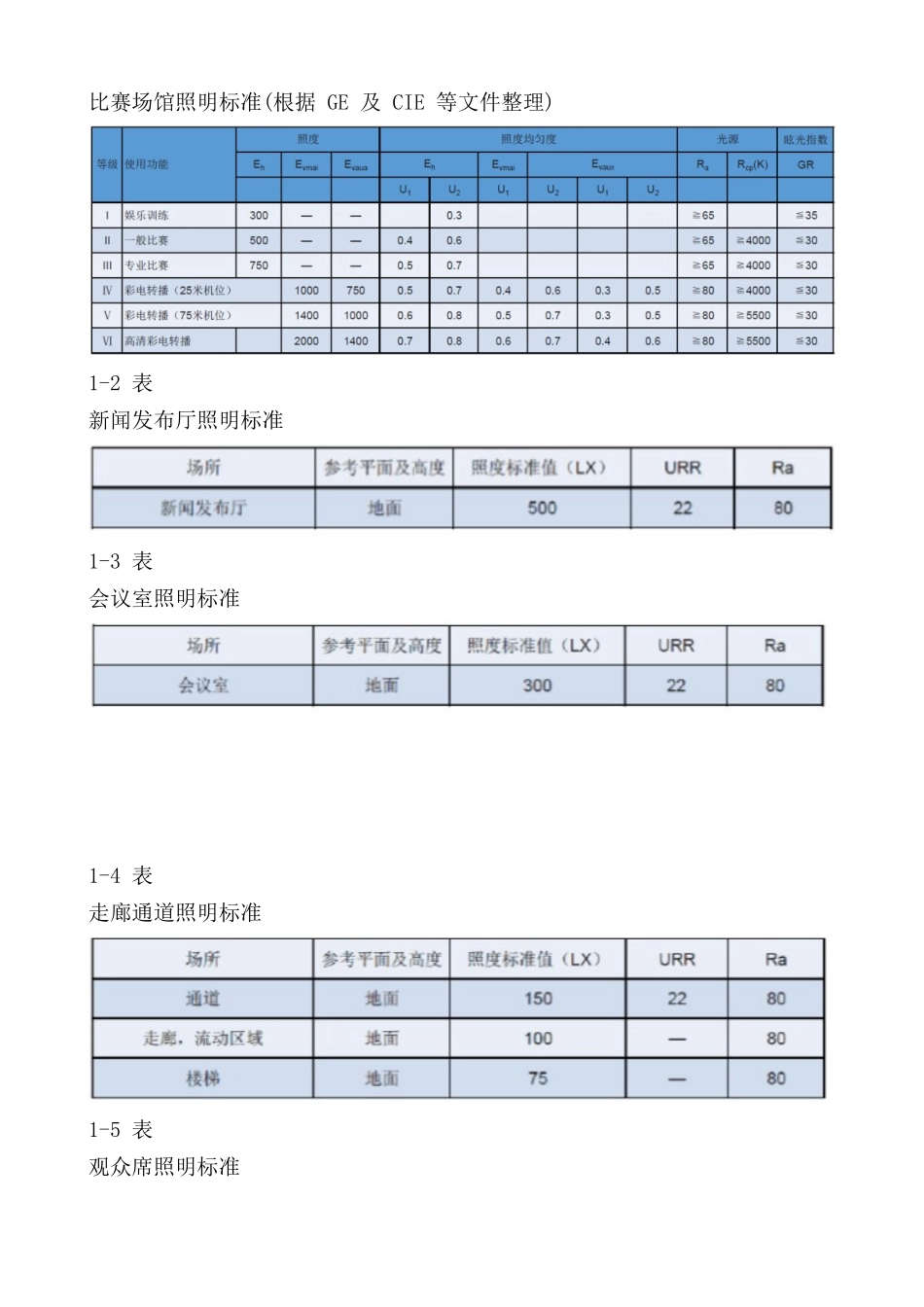

体育馆照明设计说明体育馆照明设计重点是馆内场地照明，也就是比赛灯光。馆内场地照明是一项功能性强、技术性高、难度较大的设计。要满足各种体育项目比赛要求，有利于运动员技术水平发挥，有利于裁判员的正确评判，有利于观众席上各方位的观看效果。体育馆设计要特别注意彩色电视现场实况转播，为保证转播图像画面生动清晰、色彩逼真，对垂直照度、照度均匀度及立体感、光源的色温及显色性等指标有特定要求。体育馆照明设计是否能够满足照度标准和照明质量的要求是评价一个体育馆的主要标志之一。目录1、照明标准2、照明选择3、灯具布置4、灯光控制5、配电原则6、图纸及方案介绍现代体育运动是随着人类社会的发展不断发展起来的。体育运动离不开场馆的建设。体育场馆的照明设计特点是灯光照射空间大，距离远，照度技术要求高，所以其场地照明一般选用高效率、长寿命的专业配光灯具。第一部分照明标准1-1表比赛场馆照明标准(根据GE及CIE等文件整理)1-2表新闻发布厅照明标准1-3表会议室照明标准1-4表走廊通道照明标准1-5表观众席照明标准1-6表治疗室照明标准1-7表应急照明标准第二部分照明设备设施的选择一、光源的选择：1、灯具安装高度较高的体育场馆，光源宜采用高悬挂荧光灯、高效LED投光灯具、金属卤化物灯。2、顶棚较低，面积较小的室内体育馆，宜采用高悬挂荧光灯和小功率LED灯具。3、特殊场所光源可采用特殊灯具，如防爆灯具。4、光源功率应与比赛场地大小，安装位置和高度相适应。室外体育场宜采用大功率和中功率LED灯具、金属卤化物灯，并保证光源工作不间断或快速启动。5、光源应具有适宜的色温，良好的显色性，高光效，长寿命和稳定的点燃及光电特性。6、眩光与灯具的发光方式、安装高度、角度、灯具功率有直接关系，对眩光要求高的场所推荐采用高悬挂荧光灯具或者采用高度角度的调整来降低灯具的眩光。发光方式：点光源（LED、金卤灯），特点，单点光效高，眩光大，难以控制；面光源（高悬挂荧光灯、高悬挂LED灯），照度均匀，眩光低。7、光源的相关色温及应用可按下表确定。光源的相关色温及应用二、灯具的选择1、灯具及附件的安全性能应完全符合相关标准的规定。2、灯具的防触电等级应符合下列要求：应选用有金属外壳接地的工类灯具或II类灯具。游泳池和类似场所应选用防触电等级为III类的灯具。3、灯具效率不应低于下表的规定：灯具效率（%）4、灯具宜有多种配光形式，体育场馆灯光灯灯具可按下表进行分类：灯具配光分类注：按光束分布范围1/10最大光强的张角分类。（1）灯具配光应与灯具安装高度，位置和照明要求相适应。室外体育场宜选用窄光束和中光束灯具，室内体育场宜选用中光束和宽光束灯具。（2）灯具宜具有防眩光措施。（3）灯具及附件应能满足使用环境的要求，灯具应强度高，耐腐蚀，灯具电器附件都必须满足耐热等级的要求。（4）金属卤化物灯不宜采用敞开式灯具。灯具外壳的防护等级不应小于IP55，不便于维护或污染严重的的场所防护等级不应小于IP65。（5）灯具的开户方式应确保在维护时不改变其瞄准角度。（6）安装在高空中的灯具宜选用重量轻，体积小和风载系数小的产品。（7）灯具应自带或附带调角度的指示装置。灯具锁紧装置应能承受在使用条件下的最大风荷载。（8）灯具及其附件要有防坠落措施。三、灯具附件的选择1、选用的照明灯具应灯具应符合现行国家相关标准的有关规定。2、根据照明场所的环境要求，分别选用下列灯具。3、在有腐蚀性气体或蒸汽的场所，宜采用防腐蚀密闭式灯具。4、在振动，摆动较大的场所的灯具应有防震，防脱落措施。5、在需防止紫外线照射的场所，应采用隔紫外线灯具或无柴光源。6、直接安装在可燃材料表面的灯具，应采用标有“F”标志的灯具。为您推荐体育场馆专用灯具：高悬挂荧光灯和高悬挂LED灯具，独有的反射器设计，效率可达90-95%；更多灯管数量选择，便于灵活布灯和配光设计，实现节能的最大化；配合专业高悬挂长寿命荧光灯管，实现更高流明维持率和更长寿命；高效节能，与传统HID灯具相比，节能可达50-60%。高悬挂荧光灯在羽毛球场新建场地和羽毛球场照明灯具改造方面，表现均大大优于其它照明产品，该灯具在舒适...
