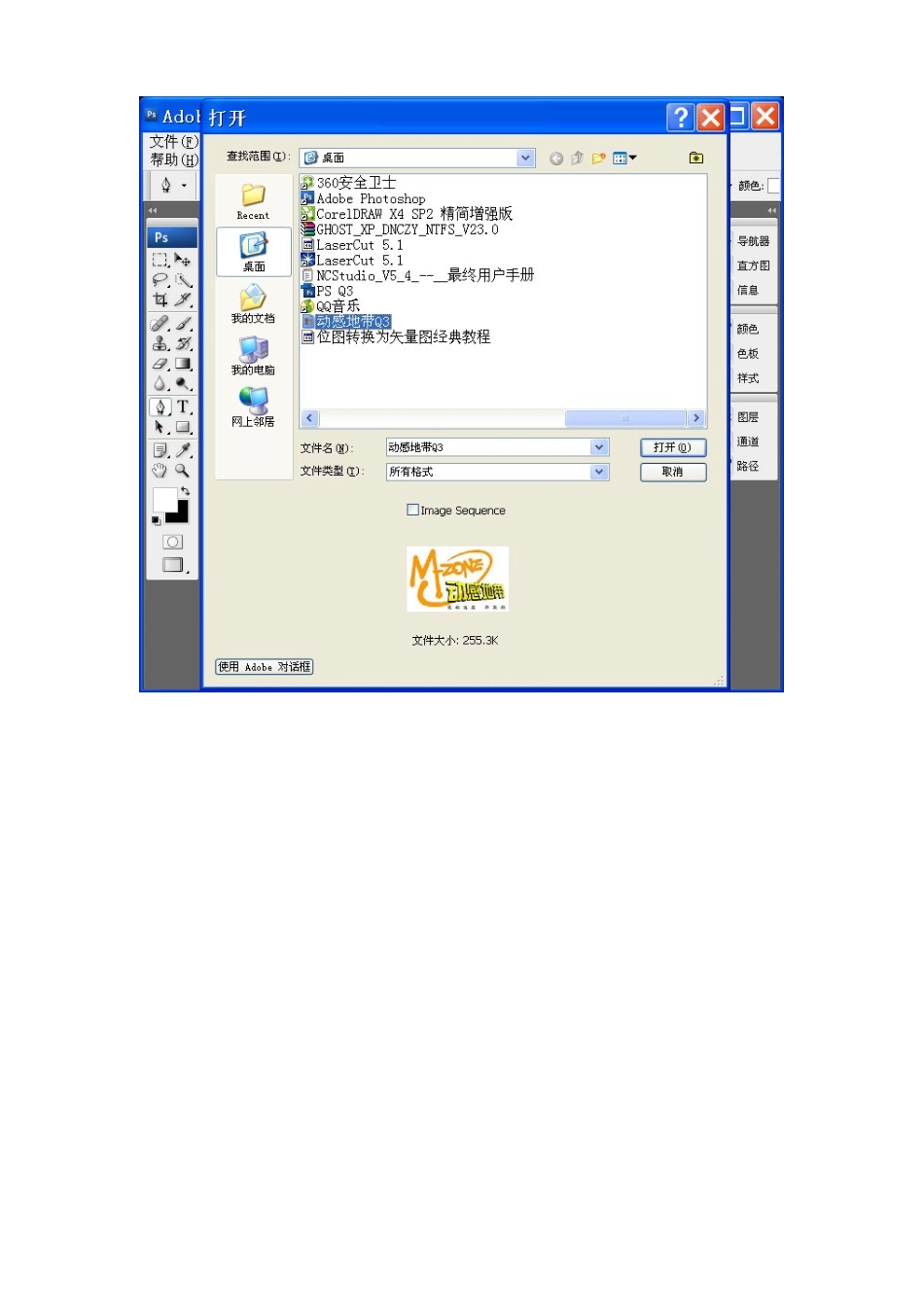

位图转换为矢量图之经典教程----动感地带首先，用PSCS3对位图图片处理，使其更加清晰并存储为黑白两色；1、运行PSC3---单击菜单栏“文件”按钮---“打开”---“打开”对话框---单击选中所需要编辑的图像，“文件类型（T）：所有格式”，单击“打开”；2、单击菜单栏“图像”按钮---“调整”---“阈值”---“阈值”对话框---在该窗口内左右滑动“三角形滑块”，调整“阈值色阶（T）：”的值，使“图片细节最大程度的完整的显示出来”，单击“确定”；3、单击菜单栏“图像”按钮---“模式”---“灰度”---“信息”对话框，单击“Discard”；4、单击菜单栏“图像”按钮---“模式”---“位图”---“位图”对话框---单击“方法，使用（U）：”的下拉列表，选中“50%阈值”，单击“确定”；5、“文件”---“存储为”----“PSD格式”！6、将保存的该图像置入AI。位图转为矢量图后的质量是和位图的清晰度是成正比的,如果位图清晰,描出来的矢量图线条就相对会流畅一些,节点也会少一些.反之，转换后的节点会较多，不易编辑！所以在用AI“实时描摹”之前可以先用PS对图片处理，使其更加清晰，然后再导到AI进行编辑。其次，用AI把该位图转换为矢量图，导出格式为*DXF；1、运行AI---单击菜单栏“文件”按钮---“打开”---“打开”对话框---单击选中所需要编辑的图像，“文件类型（T）：所有格式”，单击“打开”；2、在工具箱里单击“直接选择工具(A)”按钮，然后在“工作区域”中单击选中需编辑的图像，单击菜单栏“对象”按钮---“实时描摹”---“建立并扩展”；3、单击常用工具箱中的“默认填充色和描边”按钮4、“文件”---“导出”---“导出”窗口，“文件名”及保存的位置，“保存类型”为AutoCAD交换文件(*.DXF)，单击“保存”---“DXF/DWG选项”窗口，单击“确定”再次，用CDX4直接打开DXF格式的矢量图不进行编辑，直接导出格式为*PLT；最后，用CDX4直接打开*PLT格式的矢量图进行编辑，修改，直接导出格式为*PLT文件；最终，以上步骤完成后，可以直接导入LaserCut5.1激光雕刻机软件，进行“适当的编辑”~“水平镜像”~“雕刻”！(编辑：haiyangyuer)
