住宅楼平改坡施工方案-最终VIP免费

住宅楼平改坡施工方案-最终_第1页
1/9
住宅楼平改坡施工方案-最终_第2页
2/9
住宅楼平改坡施工方案-最终_第3页
3/9

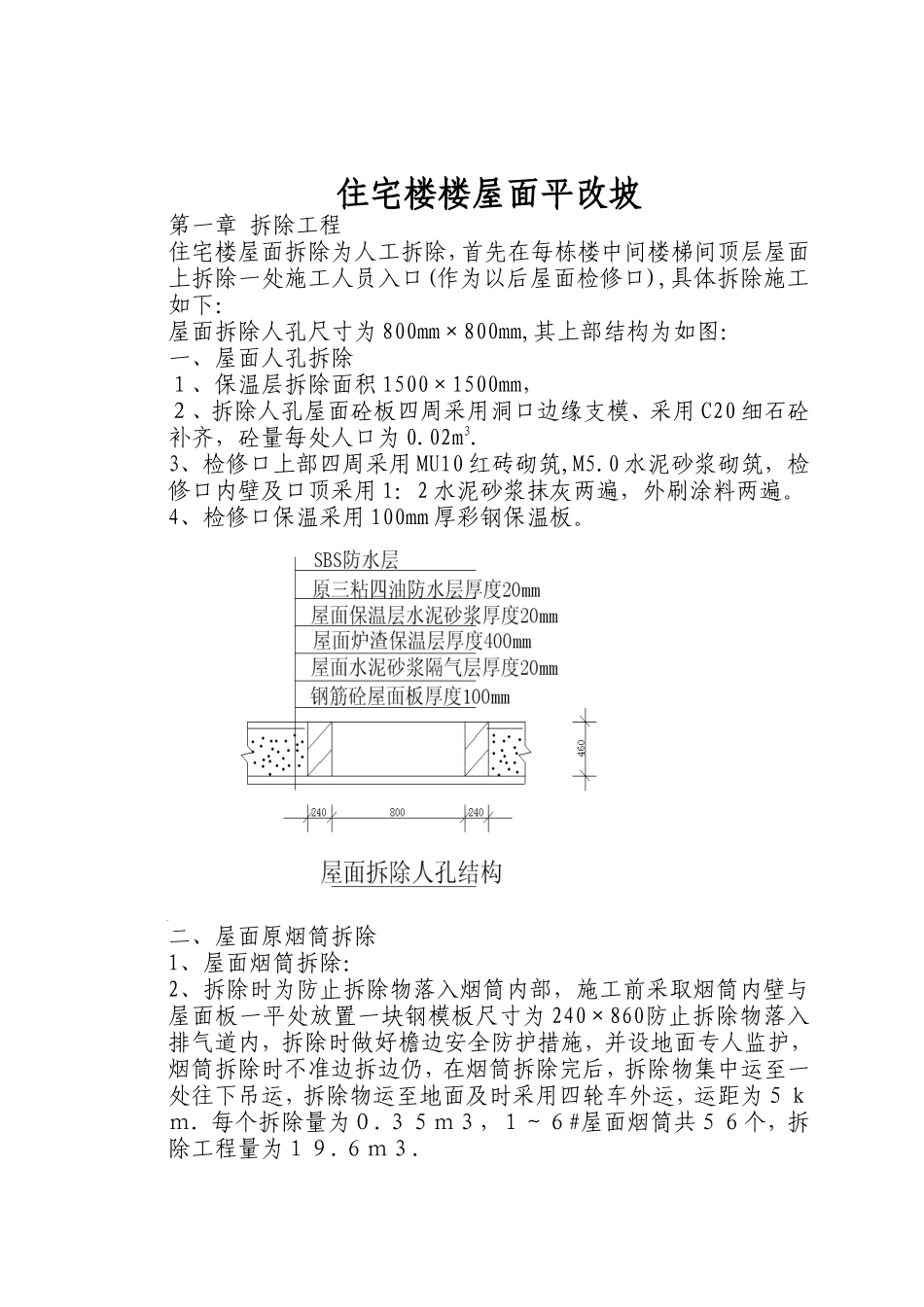

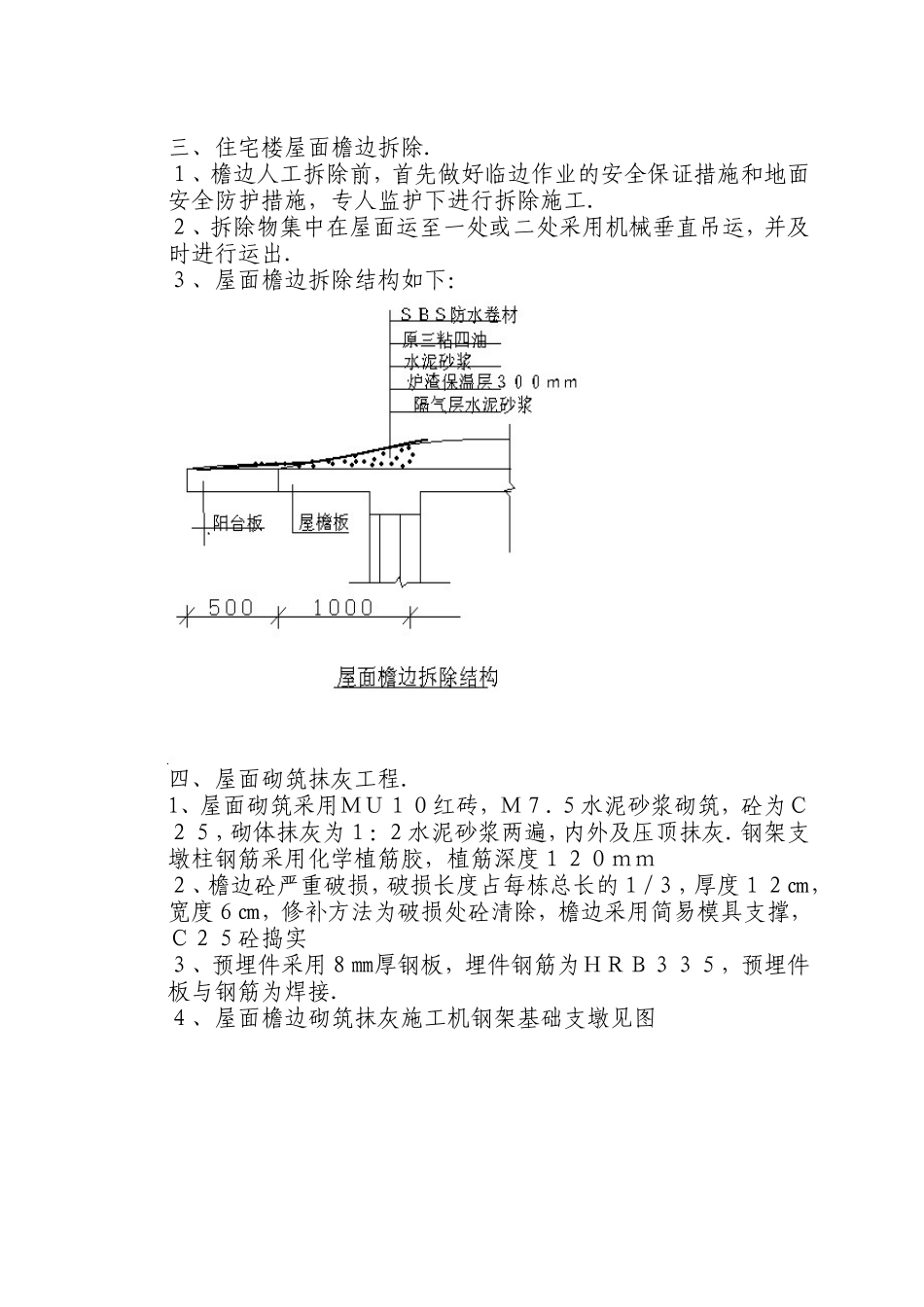

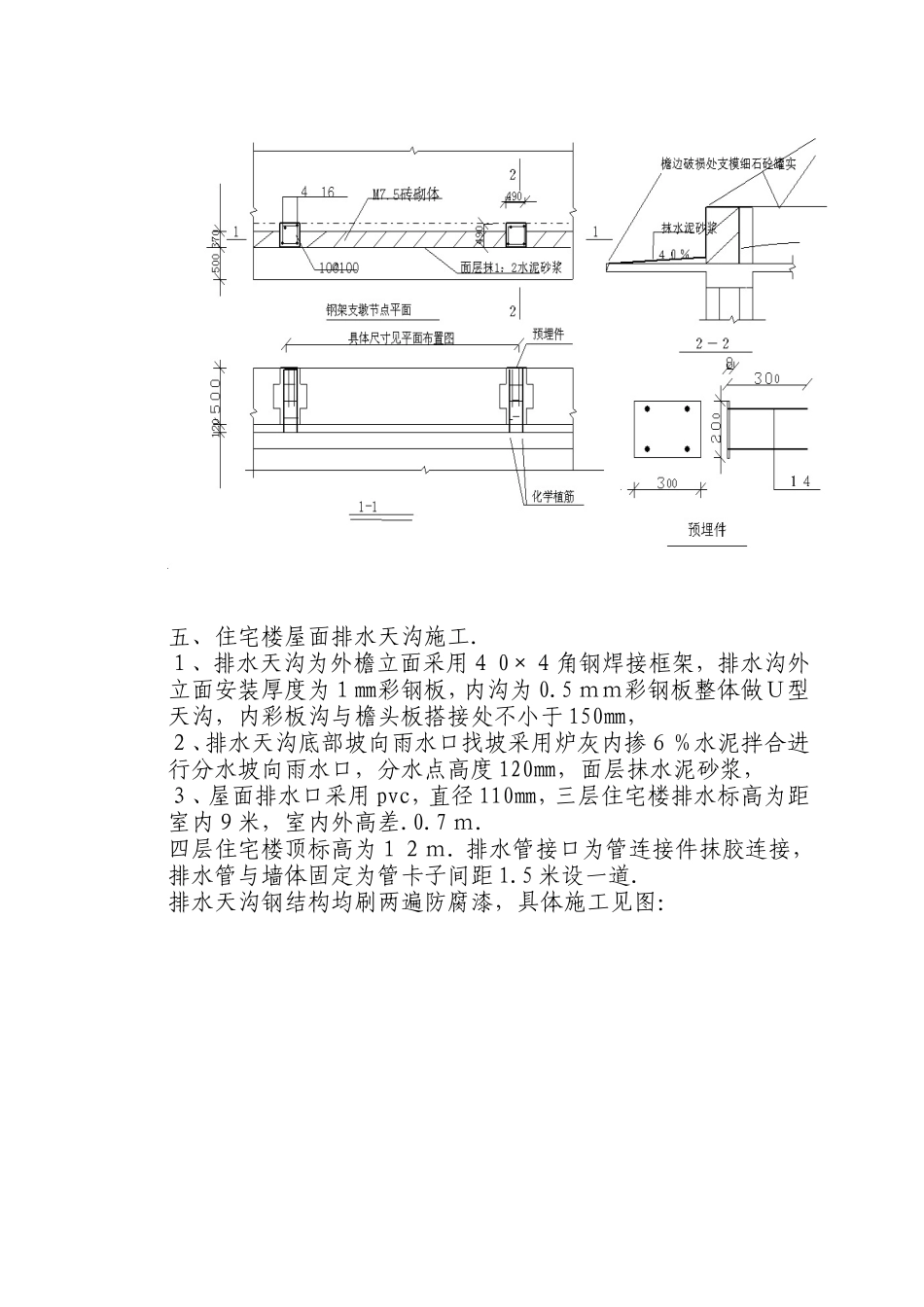

住宅楼楼屋面平改坡第一章拆除工程住宅楼屋面拆除为人工拆除,首先在每栋楼中间楼梯间顶层屋面上拆除一处施工人员入口(作为以后屋面检修口),具体拆除施工如下:屋面拆除人孔尺寸为800mm×800mm,其上部结构为如图:一、屋面人孔拆除1、保温层拆除面积1500×1500mm,2、拆除人孔屋面砼板四周采用洞口边缘支模、采用C20细石砼补齐,砼量每处人口为0.02m3.3、检修口上部四周采用MU10红砖砌筑,M5.0水泥砂浆砌筑,检修口内壁及口顶采用1:2水泥砂浆抹灰两遍,外刷涂料两遍。4、检修口保温采用100mm厚彩钢保温板。二、屋面原烟筒拆除1、屋面烟筒拆除:2、拆除时为防止拆除物落入烟筒内部,施工前采取烟筒内壁与屋面板一平处放置一块钢模板尺寸为240×860防止拆除物落入排气道内,拆除时做好檐边安全防护措施,并设地面专人监护,烟筒拆除时不准边拆边仍,在烟筒拆除完后,拆除物集中运至一处往下吊运,拆除物运至地面及时采用四轮车外运,运距为5km.每个拆除量为0.35m3,1~6#屋面烟筒共56个,拆除工程量为19.6m3.三、住宅楼屋面檐边拆除.1、檐边人工拆除前,首先做好临边作业的安全保证措施和地面安全防护措施,专人监护下进行拆除施工.2、拆除物集中在屋面运至一处或二处采用机械垂直吊运,并及时进行运出.3、屋面檐边拆除结构如下:四、屋面砌筑抹灰工程.1、屋面砌筑采用MU10红砖,M7.5水泥砂浆砌筑,砼为C25,砌体抹灰为1:2水泥砂浆两遍,内外及压顶抹灰.钢架支墩柱钢筋采用化学植筋胶,植筋深度120mm2、檐边砼严重破损,破损长度占每栋总长的1/3,厚度12㎝,宽度6㎝,修补方法为破损处砼清除,檐边采用简易模具支撑,C25砼捣实3、预埋件采用8㎜厚钢板,埋件钢筋为HRB335,预埋件板与钢筋为焊接.4、屋面檐边砌筑抹灰施工机钢架基础支墩见图五、住宅楼屋面排水天沟施工.1、排水天沟为外檐立面采用40×4角钢焊接框架,排水沟外立面安装厚度为1㎜彩钢板,内沟为0.5mm彩钢板整体做U型天沟,内彩板沟与檐头板搭接处不小于150㎜,2、排水天沟底部坡向雨水口找坡采用炉灰内掺6%水泥拌合进行分水坡向雨水口,分水点高度120㎜,面层抹水泥砂浆,3、屋面排水口采用pvc,直径110㎜,三层住宅楼排水标高为距室内9米,室内外高差.0.7m.四层住宅楼顶标高为12m.排水管接口为管连接件抹胶连接,排水管与墙体固定为管卡子间距1.5米设一道.排水天沟钢结构均刷两遍防腐漆,具体施工见图:六、住宅楼钢屋架制作安装.1、屋面钢屋架采用双面角钢抱焊,钢结构采用05G517第60-10焊条采用J426架均刷防腐漆两遍,钢屋架为场外制作经四轮挂车运至住宅楼安装现场运距为1.5KM,屋架及钢檩条彩板吊装采用25吨汽车吊,具体屋面安装见图:1-4#钢屋架砼支墩平面2-5#钢屋架砼支墩3-6#钢屋架砼支墩钢屋架水平垂直连接屋面C型钢檩条安装布置图老虎窗布置说明2~5住宅楼屋面老虎窗每栋布置共4个.1~4住宅楼屋面老虎窗每栋布置共6个.3~6住宅楼屋面老虎窗每栋布置共6个.老虎窗框架为C型钢,外侧安装0.5彩钢板,正面安装百叶窗,老虎窗彩板与屋面彩板交接底部安装整张防水沟彩板.七、屋面阳台安装平面1、屋面阳台尺寸为2.4m×1.0m,1-6号住宅楼共计阳台数量为56个,具体框架及彩钢板安装见图:八、屋面排气孔排气孔采用pvcDN110管材,屋面排气孔为两种,厨房和卫生间排气孔,屋面排气孔1~6号住宅楼总计厨房53个高度1.2米卫生间56个高度2.5米,3个为砌筑红砖烟筒,每个砌筑红砖0.3m³,水泥砂浆抹灰5㎡,屋面排气孔如图:九、屋面排水1屋面雨水为有组织排水,经屋面天沟至排水管排至地面的排水体系.2、排水管连接为管箍粘接剂接口,排水管固定为管卡间距1.0米,距地面0.5米处安装弯头.3、1~2~3#住宅楼为三层排水管数量为44个4~5~6#住宅楼为四层排水沟数量为49个.十、住宅楼屋面施工安全防护措施:1、安全保证措施(1)电源开关箱采用具有防雨水功能的金属材料制作。(2)支搭防护棚:在施工作业下方、楼门出入口等处用钢管搭设防护棚,防护棚支搭不摇不晃符...
