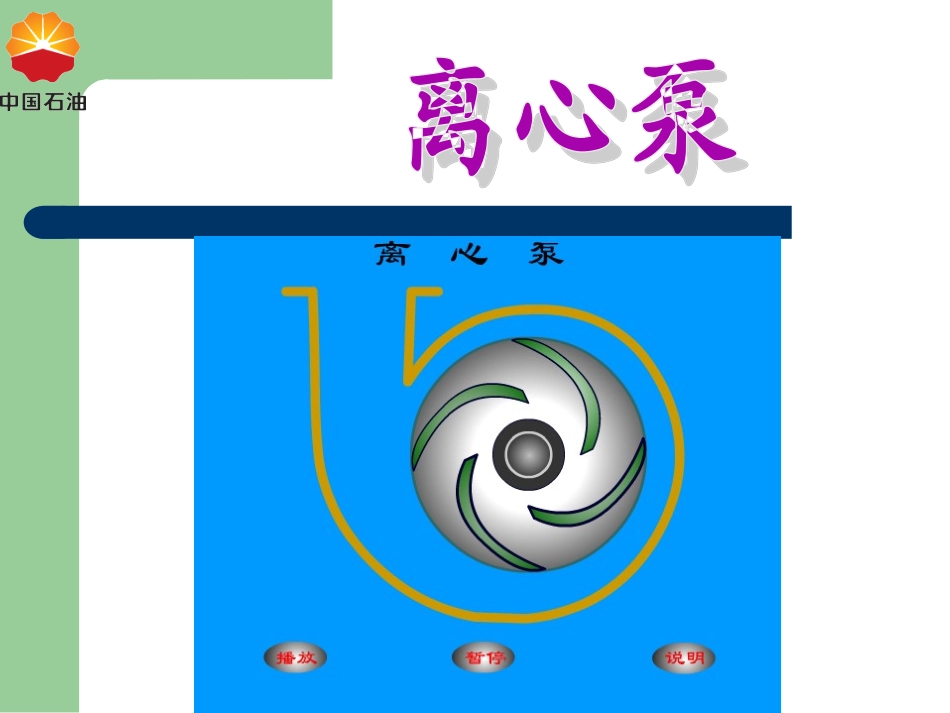

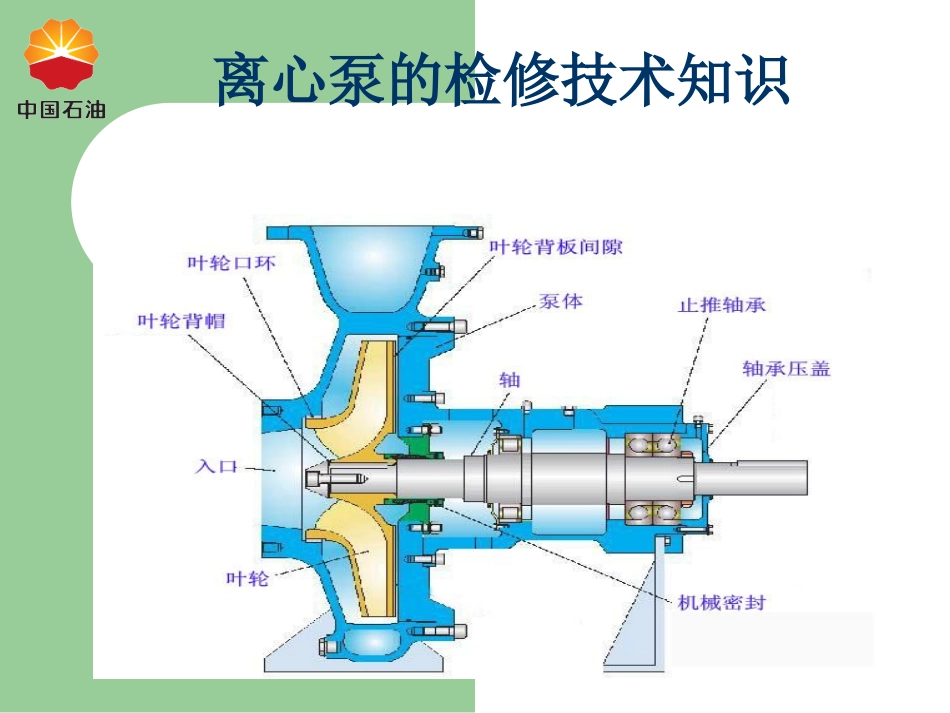

离心泵的检修技术知识一、概述1、泵是输送液体并提高液体压力的机器（一种“增能”机器）。2、泵分为化工用泵、水泵。3、主要差异：特殊材料和设计，防止腐蚀和适应化工工艺，包括结构、轴封、材料及检修难度。4、化工用泵的要求（1）、适应化工工艺要求运行可靠。（2）、耐腐蚀，耐磨损。（3）、满足无泄漏要求。（4）、耐高温或耐低温并能有效连续工作。二、离心泵的工作原理、分类、型号及结构（一）、离心泵的装置及工作原理1、为了使离心泵能正常工作，离心泵必须配备一定的管路和管件，这种配备有一定管路系统的离心泵称为离心泵装置。图1—1所示为离心泵的一般装置示意图，主要有底阀、吸入管路、排出阀、排出管线等。复查联轴器找正对中2、离心泵的工作原理离心泵在启动之前，依靠高速旋转的叶轮，液体在惯性离心力作用下获得了能量以提高了压强。水泵在工作前，泵体和进水管必须罐满水，防止气蚀现象发生。当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。一面不断地吸入液体，一面又不断地给予吸入的液体一定的能量，将液体排出。离心泵便如此连续不断地工作。（二）、离心泵的气蚀1、所谓的气蚀是指：离心泵启动时，若泵内存在空气，由于空气的密度很低，旋转后产生的离心力很小，因而叶轮中心区所形成的低压不足以将液位低于泵进口的液体吸入泵内，不能输送流体的现象。2、离心泵启动前一定要向泵壳内充满水以后，方可启动，否则将造成泵体发热，震动，出水量减少，对水泵造成损坏（简称“气蚀”）造成设备事故！（三）、离心泵的分类离心泵的种类很多，分类方法常见的有以下几种方式1、按叶轮吸入方式分：（1）单吸式离心泵；如图1-2所示（2）双吸式离心泵；如图1-3所示，（3）单级双吸离心泵扬程范围为10—140m，流量范围是90—28600m3／h。按轴的安装位置不同，分卧式和立式两种结构。图12—3为卧式S型单级双吸离心泵结构。这种泵实际上相当于两个B型泵叶轮组合而成，液体从叶轮左、右两侧进入叶轮，流量大。转子为两端支承，泵壳为水平副分的蜗壳形。两个呈半螺旋形的吸液室与泵壳一起为中开式结构，共用一根吸液管，吸、排液管均布在下半个泵壳的两侧，检查泵时，不必拆动与泵相连接的管路。由于泵壳和吸液室均为蜗壳形，为了在灌泵时能将泵内气体排出，在泵壳和吸液室的最高点处分别开有螺孔，灌泵完毕用螺栓封住。泵的轴封装置多采用填料密封，填料函中设置水封圈，用细管将压液室内的液体引入其中以冷却并润滑填料。轴向力自身平衡，不必设置轴向力平衡装置。在相同流量下双吸泵比单吸泵的抗汽蚀性能要好。2按叶轮数目分：（1）单级离心泵泵中只有一个叶轮，单级离心泵是一种应用广泛的泵。由于液体在泵内只有一次增能，所以扬程较低。如图1—2所示为单级单吸离心泵。（2）多级离心泵具有两个或两个以上叶轮的离心泵称为多级离心泵。级数越多压力越高。图1—4所示为一台分段式离心水泵，这种泵的叶轮一般为单吸式。多级离心泵结构图3、按离心泵扬程分：（1）、低压泵：扬程≤20m；（2）、中压泵：扬程≥20-100m；（3）、高压泵：扬程≥100m；4、按泵的用途和输送液体性质分类：泵可分为：（1）清水泵；（2）泥浆泵；（3）酸泵；（4）碱泵；（5）油泵；（6）砂泵；（7）低温泵；（8）高温泵；（9）屏蔽泵等。（四）、离心泵型号及结构1、离心泵的型号表1-1离心泵基本类型代号型号泵的名称型号泵的名称ISB或BAD或DADLYYGFPISO3国际标准型单级单吸离心水泵单级单吸悬臂式离心清水泵多级分段式离心泵多级立式管形离心泵离心式油泵离心式管道油泵耐腐蚀泵屏蔽式离心泵S或shDSKDKDSZFYWWX单级双吸式离心水泵多级分段式首级为双吸叶轮多级中开式离心泵多级中开式首级为双吸叶轮自吸式离心泵耐腐蚀液下式离心泵一般旋涡泵旋涡离心泵2、离心泵的结构离心泵的品种很多，各种类型泵的结构虽然不同，但主要零部件基本相同。主要零部件有泵壳、泵盖、泵体、叶轮、密封环、泵轴、机封或填料函、联轴器、轴承等。（1）、单级单吸离心泵如图1-5所示图1-...
