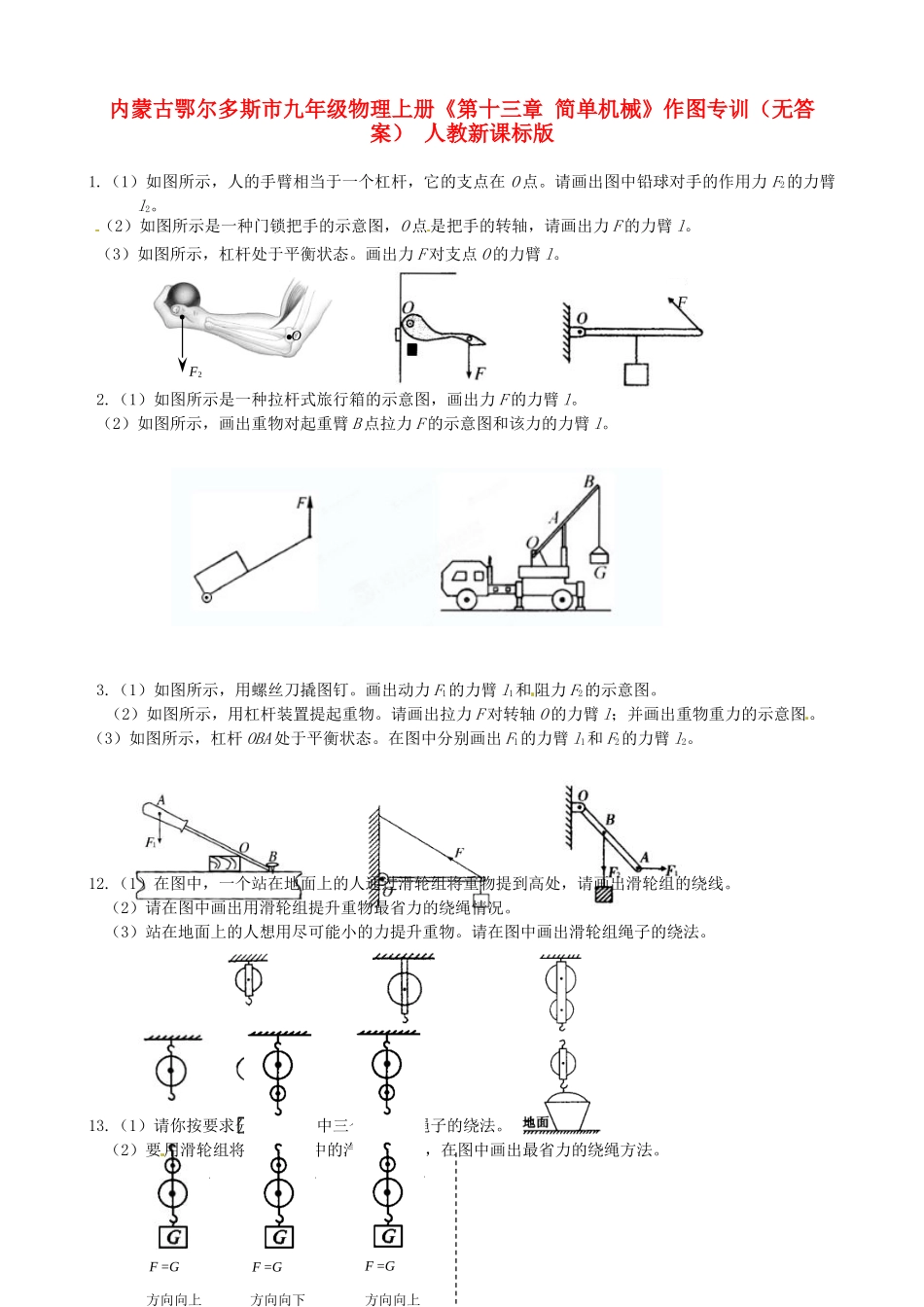

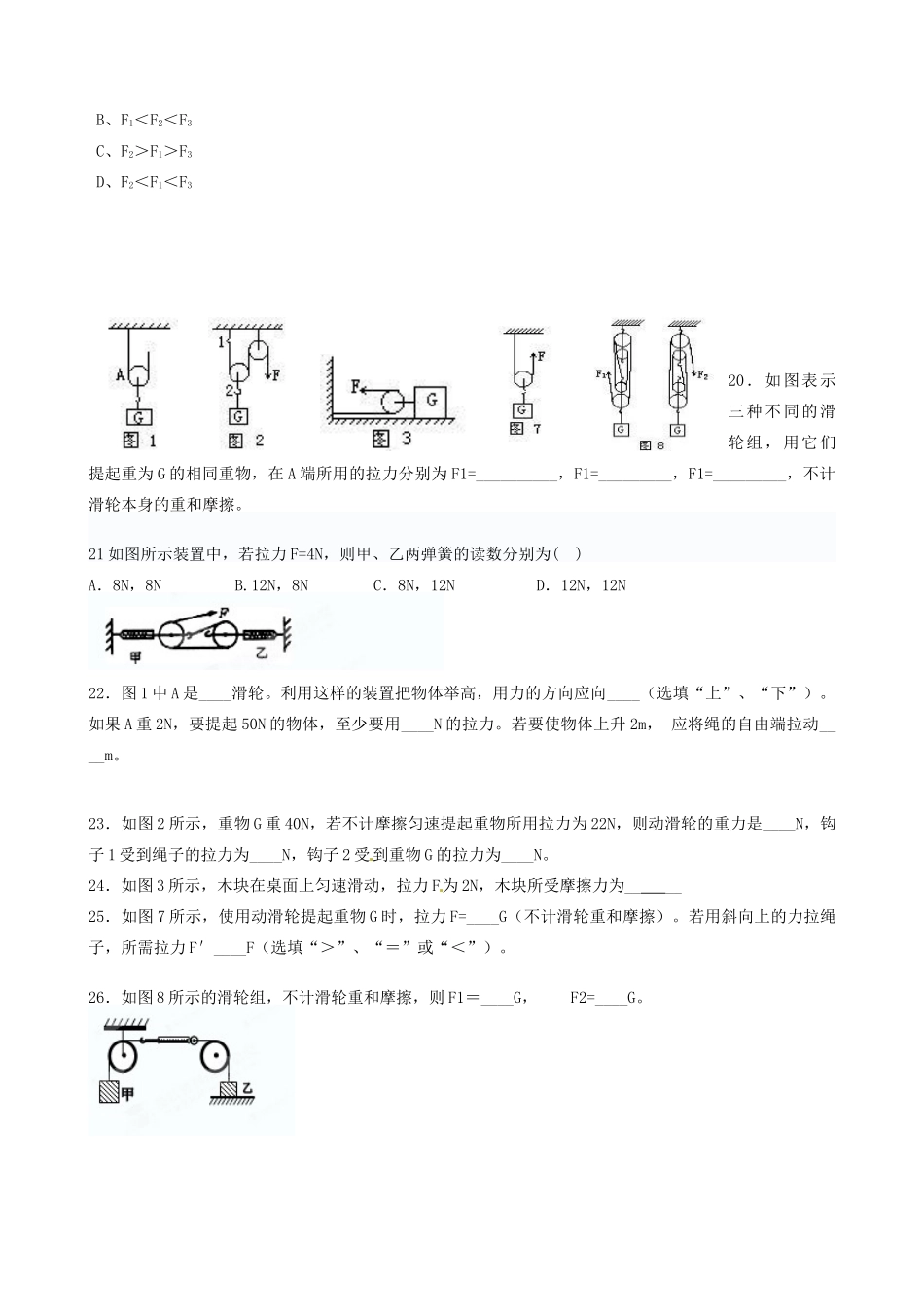

FOF2F=G方向向上内蒙古鄂尔多斯市九年级物理上册《第十三章简单机械》作图专训（无答案）人教新课标版1.（1）如图所示，人的手臂相当于一个杠杆，它的支点在O点。请画出图中铅球对手的作用力F2的力臂l2。（2）如图所示是一种门锁把手的示意图，O点是把手的转轴，请画出力F的力臂l。（3）如图所示，杠杆处于平衡状态。画出力F对支点O的力臂l。2.（1）如图所示是一种拉杆式旅行箱的示意图，画出力F的力臂l。（2）如图所示，画出重物对起重臂B点拉力F的示意图和该力的力臂l。3.（1）如图所示，用螺丝刀撬图钉。画出动力F1的力臂l1和阻力F2的示意图。（2）如图所示，用杠杆装置提起重物。请画出拉力F对转轴O的力臂l；并画出重物重力的示意图。（3）如图所示，杠杆OBA处于平衡状态。在图中分别画出F1的力臂l1和F2的力臂l2。12.（1）在图中，一个站在地面上的人通过滑轮组将重物提到高处，请画出滑轮组的绕线。（2）请在图中画出用滑轮组提升重物最省力的绕绳情况。（3）站在地面上的人想用尽可能小的力提升重物。请在图中画出滑轮组绳子的绕法。13.（1）请你按要求分别画出图中三个滑轮组绳子的绕法。（2）要用滑轮组将陷在泥坑中的汽车拉出来，在图中画出最省力的绕绳方法。F=G方向向下方向向上F=G14．如图6所示，王师傅想用最省力的方法把—个油桶推上台阶，请在图中画出这个力的示意图。15．如图所示，在A点分别作用的四个力中，不能使杠杆处于平衡状态的力是，能使杠杆处于平衡状态的最小的力是．16．工人们为了搬运一台笨重的机器，设计了如图所示的四种方案（机器下方的小圆表示并排放置的圆形钢管），其中最省力的方案是（）简单机械的计算题17．小明在学校参加植树活动时，使用如图所示的钢丝钳，剪铁丝固定小树苗，钢丝钳是杠杆(选填“省力”或“费力”)，剪铁丝时动力臂长为10cm，阻力臂长为2cm，若铁丝被剪断需要1000N的力，小明至少用N的力才能将铁丝剪断。18．如图所示，独轮车和车内煤的总质量为90kg，其重力可视为作用于A点，车轴O为支点。(g取10N／kg)A0距离30cm(1)这独轮车使用时是省力杠杆还是费力杠杆？(2)将车把抬起时，作用在车把向上的力为多少？19如图所示，用三个滑轮分别拉同一个物体，沿同一水平面做匀速直线运动，所用的拉力分别是F1、F2、F3，比较它们的大小应是（）A、F1＞F2＞F3（6）F1F2F3B、F1＜F2＜F3C、F2＞F1＞F3D、F2＜F1＜F320．如图表示三种不同的滑轮组，用它们提起重为G的相同重物，在A端所用的拉力分别为F1=__________，F1=_________，F1=_________，不计滑轮本身的重和摩擦。21如图所示装置中，若拉力F=4N，则甲、乙两弹簧的读数分别为()A．8N，8NB.12N，8NC．8N，12ND．12N，12N22．图1中A是____滑轮。利用这样的装置把物体举高，用力的方向应向____（选填“上”、“下”）。如果A重2N，要提起50N的物体，至少要用____N的拉力。若要使物体上升2m，应将绳的自由端拉动____m。23．如图2所示，重物G重40N，若不计摩擦匀速提起重物所用拉力为22N，则动滑轮的重力是____N，钩子1受到绳子的拉力为____N，钩子2受到重物G的拉力为____N。24．如图3所示，木块在桌面上匀速滑动，拉力F为2N，木块所受摩擦力为____25．如图7所示，使用动滑轮提起重物G时，拉力F=____G（不计滑轮重和摩擦）。若用斜向上的力拉绳子，所需拉力F＇____F（选填“＞”、“＝”或“＜”）。26．如图8所示的滑轮组，不计滑轮重和摩擦，则F1＝____G，F2=____G。
