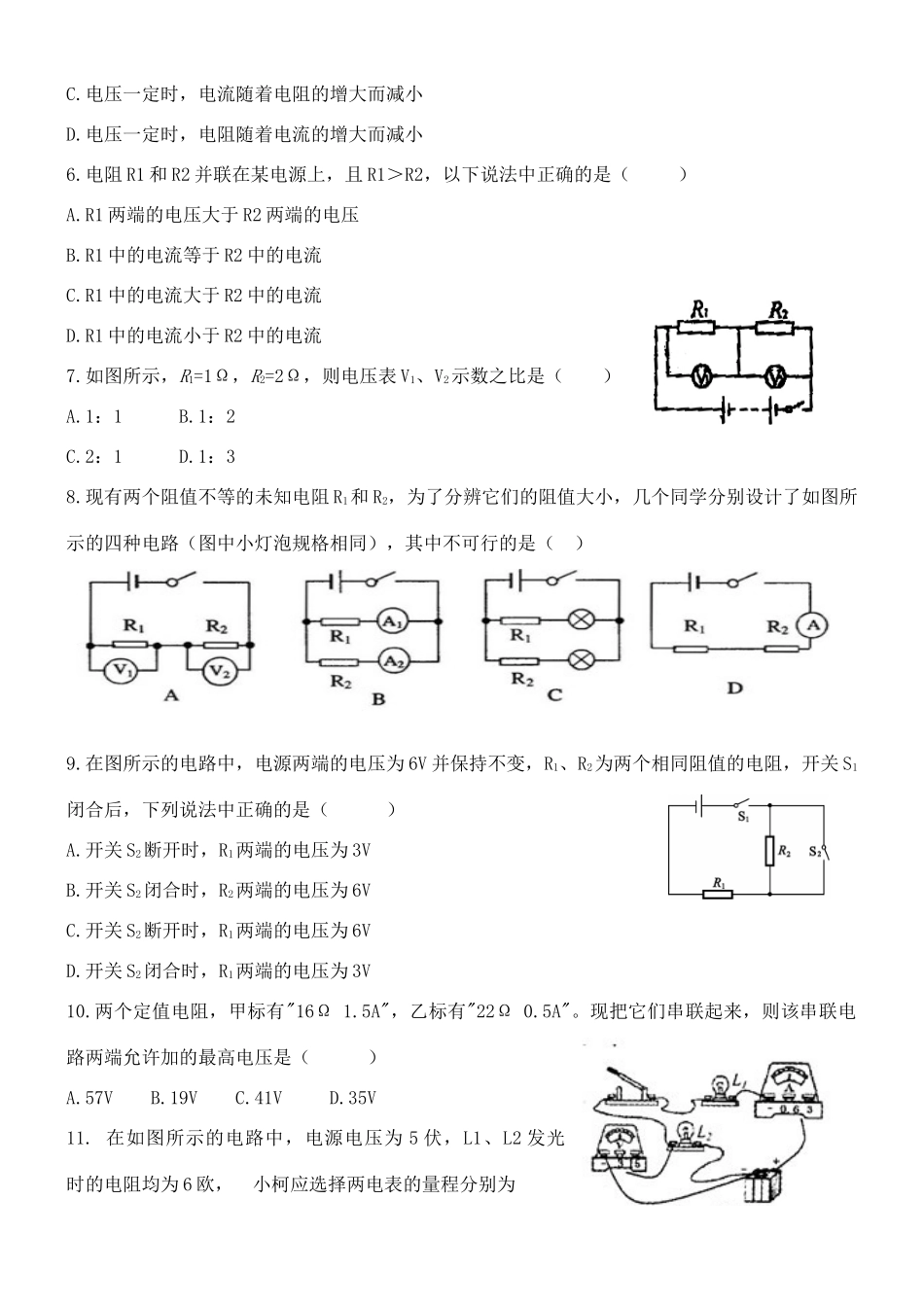

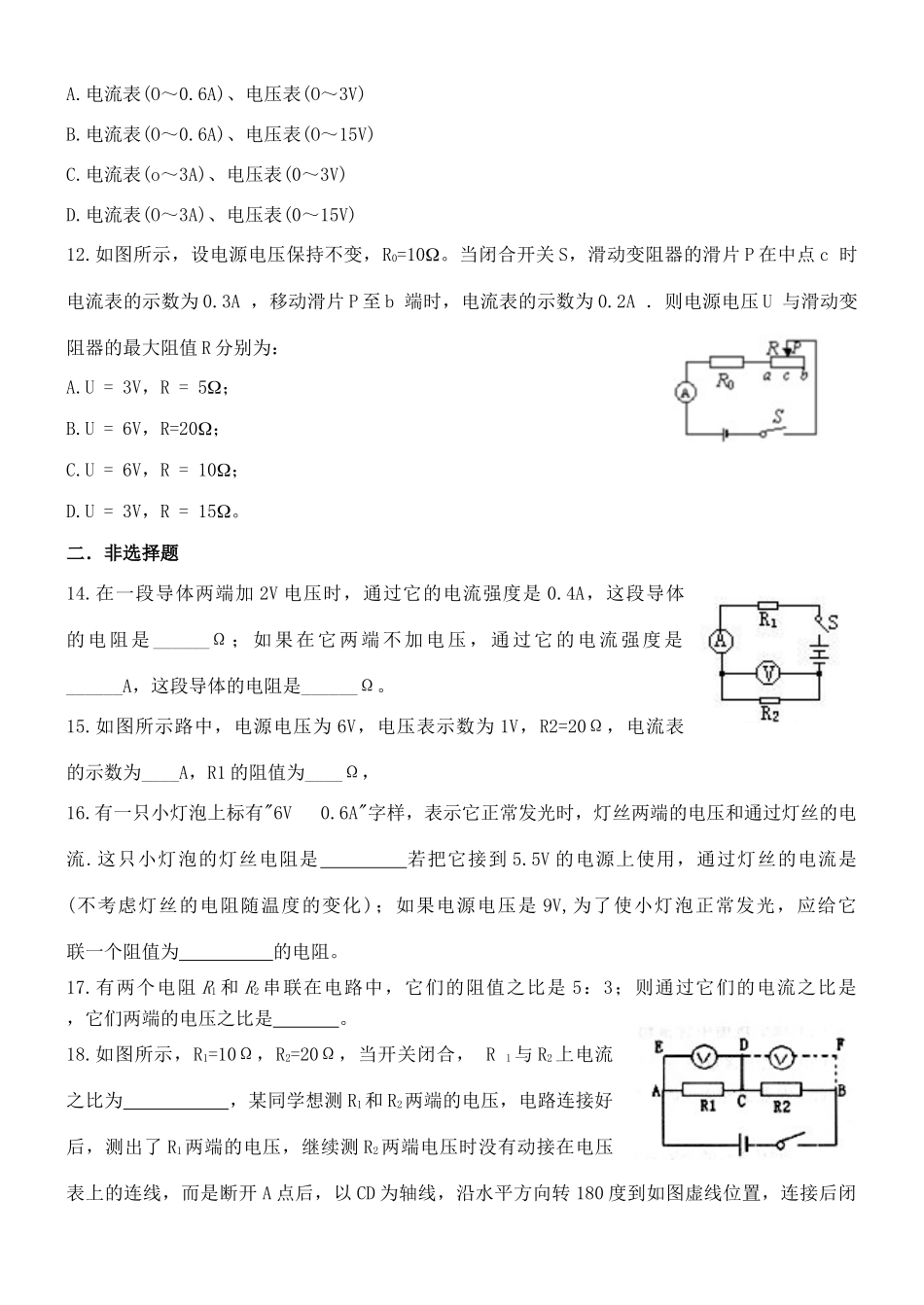

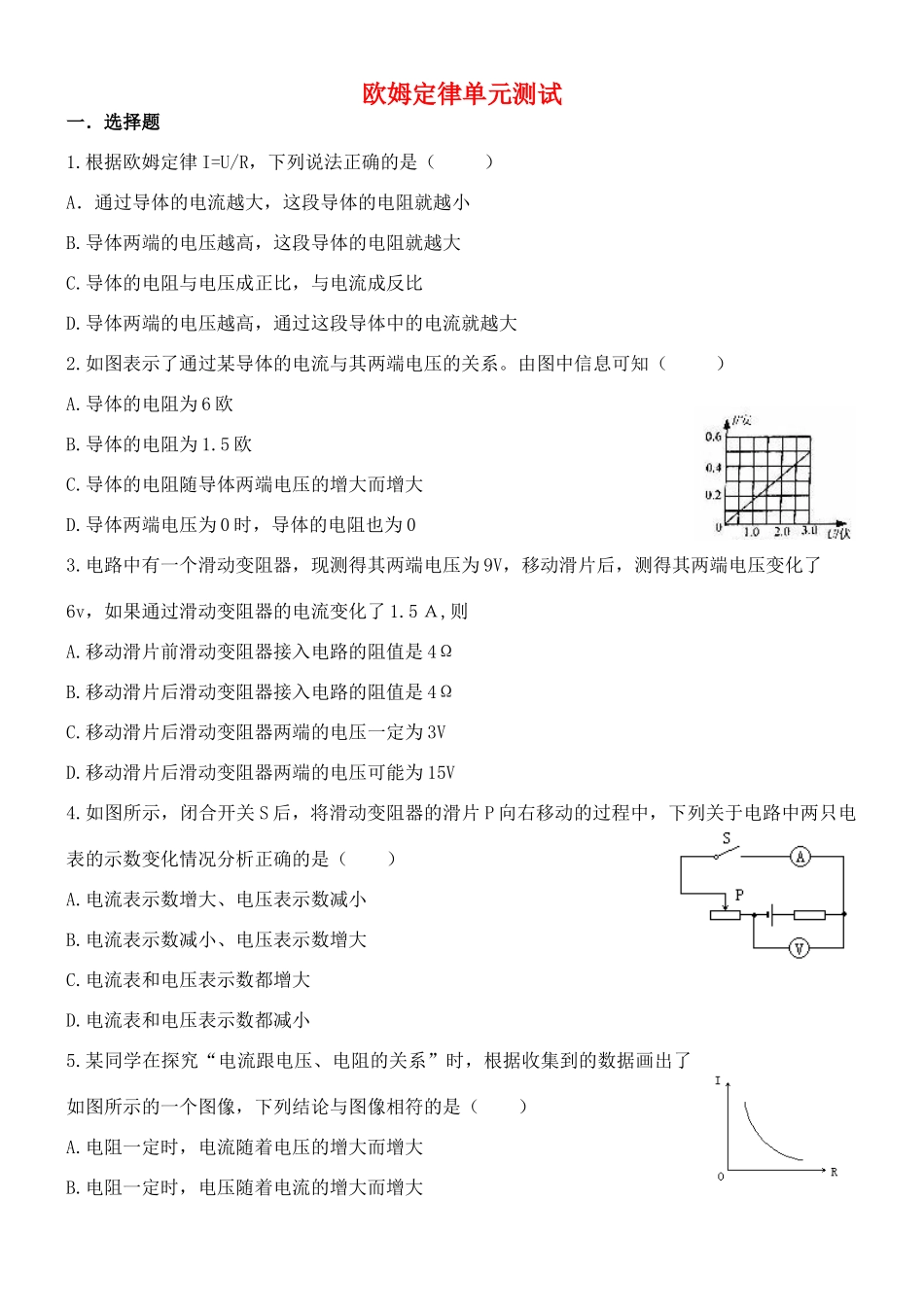

欧姆定律单元测试一．选择题1.根据欧姆定律I=U/R，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B.导体两端的电压越高，这段导体的电阻就越大C.导体的电阻与电压成正比，与电流成反比D.导体两端的电压越高，通过这段导体中的电流就越大2.如图表示了通过某导体的电流与其两端电压的关系。由图中信息可知（）A.导体的电阻为6欧B.导体的电阻为1.5欧C.导体的电阻随导体两端电压的增大而增大D.导体两端电压为0时，导体的电阻也为03.电路中有一个滑动变阻器，现测得其两端电压为9V，移动滑片后，测得其两端电压变化了6v，如果通过滑动变阻器的电流变化了1.5Ａ,则A.移动滑片前滑动变阻器接入电路的阻值是4ΩB.移动滑片后滑动变阻器接入电路的阻值是4ΩC.移动滑片后滑动变阻器两端的电压一定为3VD.移动滑片后滑动变阻器两端的电压可能为15V4.如图所示，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列关于电路中两只电表的示数变化情况分析正确的是（）A.电流表示数增大、电压表示数减小B.电流表示数减小、电压表示数增大C.电流表和电压表示数都增大D.电流表和电压表示数都减小5.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图像，下列结论与图像相符的是（）A.电阻一定时，电流随着电压的增大而增大B.电阻一定时，电压随着电流的增大而增大C.电压一定时，电流随着电阻的增大而减小D.电压一定时，电阻随着电流的增大而减小6.电阻R1和R2并联在某电源上，且R1＞R2，以下说法中正确的是（）A.R1两端的电压大于R2两端的电压B.R1中的电流等于R2中的电流C.R1中的电流大于R2中的电流D.R1中的电流小于R2中的电流7.如图所示，R1=1Ω，R2=2Ω，则电压表V1、V2示数之比是（）A.1：1B.1：2C.2：1D.1：38.现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路（图中小灯泡规格相同），其中不可行的是（）9.在图所示的电路中，电源两端的电压为6V并保持不变，R1、R2为两个相同阻值的电阻，开关S1闭合后，下列说法中正确的是（）A.开关S2断开时，R1两端的电压为3VB.开关S2闭合时，R2两端的电压为6VC.开关S2断开时，R1两端的电压为6VD.开关S2闭合时，R1两端的电压为3V10.两个定值电阻，甲标有"16Ω1.5A"，乙标有"22Ω0.5A"。现把它们串联起来，则该串联电路两端允许加的最高电压是（）A.57VB.19VC.41VD.35V11.在如图所示的电路中，电源电压为5伏，L1、L2发光时的电阻均为6欧，小柯应选择两电表的量程分别为A.电流表(O～0.6A)、电压表(O～3V)B.电流表(O～0.6A)、电压表(O～15V)C.电流表(o～3A)、电压表(0～3V)D.电流表(O～3A)、电压表(0～15V)12.如图所示，设电源电压保持不变，R0=10。当闭合开关S，滑动变阻器的滑片P在中点c时电流表的示数为0.3A，移动滑片P至b端时，电流表的示数为0.2A．则电源电压U与滑动变阻器的最大阻值R分别为：A.U=3V，R=5；B.U=6V，R=20；C.U=6V，R=10；D.U=3V，R=15。二．非选择题14.在一段导体两端加2V电压时，通过它的电流强度是0.4A，这段导体的电阻是______Ω；如果在它两端不加电压，通过它的电流强度是______A，这段导体的电阻是______Ω。15.如图所示路中，电源电压为6V，电压表示数为1V，R2=20Ω，电流表的示数为____A，R1的阻值为____Ω，16.有一只小灯泡上标有"6V0.6A"字样，表示它正常发光时，灯丝两端的电压和通过灯丝的电流.这只小灯泡的灯丝电阻是若把它接到5.5V的电源上使用，通过灯丝的电流是(不考虑灯丝的电阻随温度的变化)；如果电源电压是9V,为了使小灯泡正常发光，应给它联一个阻值为的电阻。17.有两个电阻R1和R2串联在电路中，它们的阻值之比是5：3；则通过它们的电流之比是，它们两端的电压之比是。18.如图所示，R1=10Ω，R2=20Ω，当开关闭合，R1与R2上电流之比为，某同学想测R1和R2两端的电压，电路连接好后，测出了R1两端的电压，继续测R2两端电压时没有动接在电压表上的连线，而是断开A点后，以CD为轴线，沿水平方向转180度到如图虚线位置，连接后闭CBA合开关，则电压表盘上会观察到：。19.如图所示的电路，电源电压保持不变...
