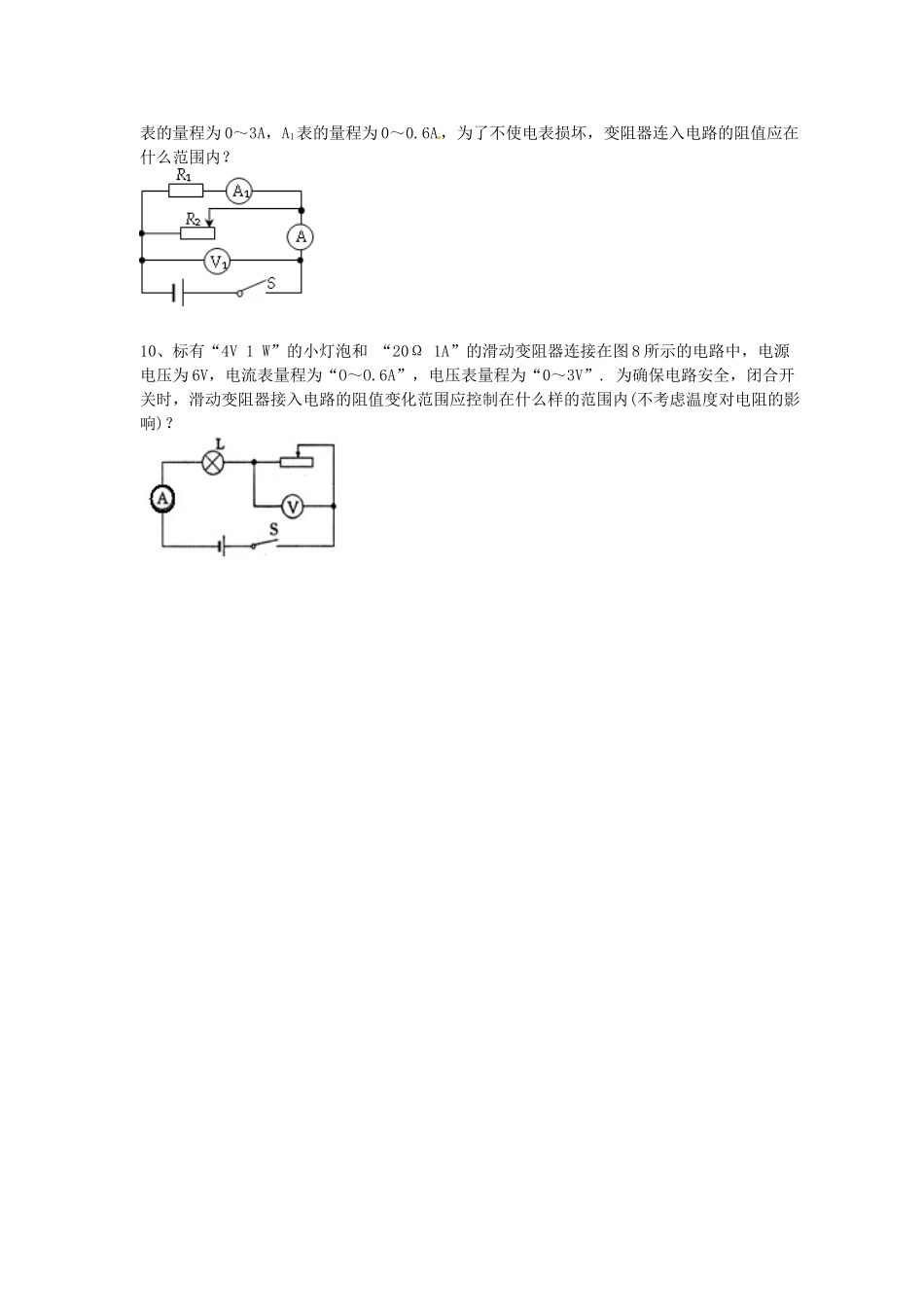

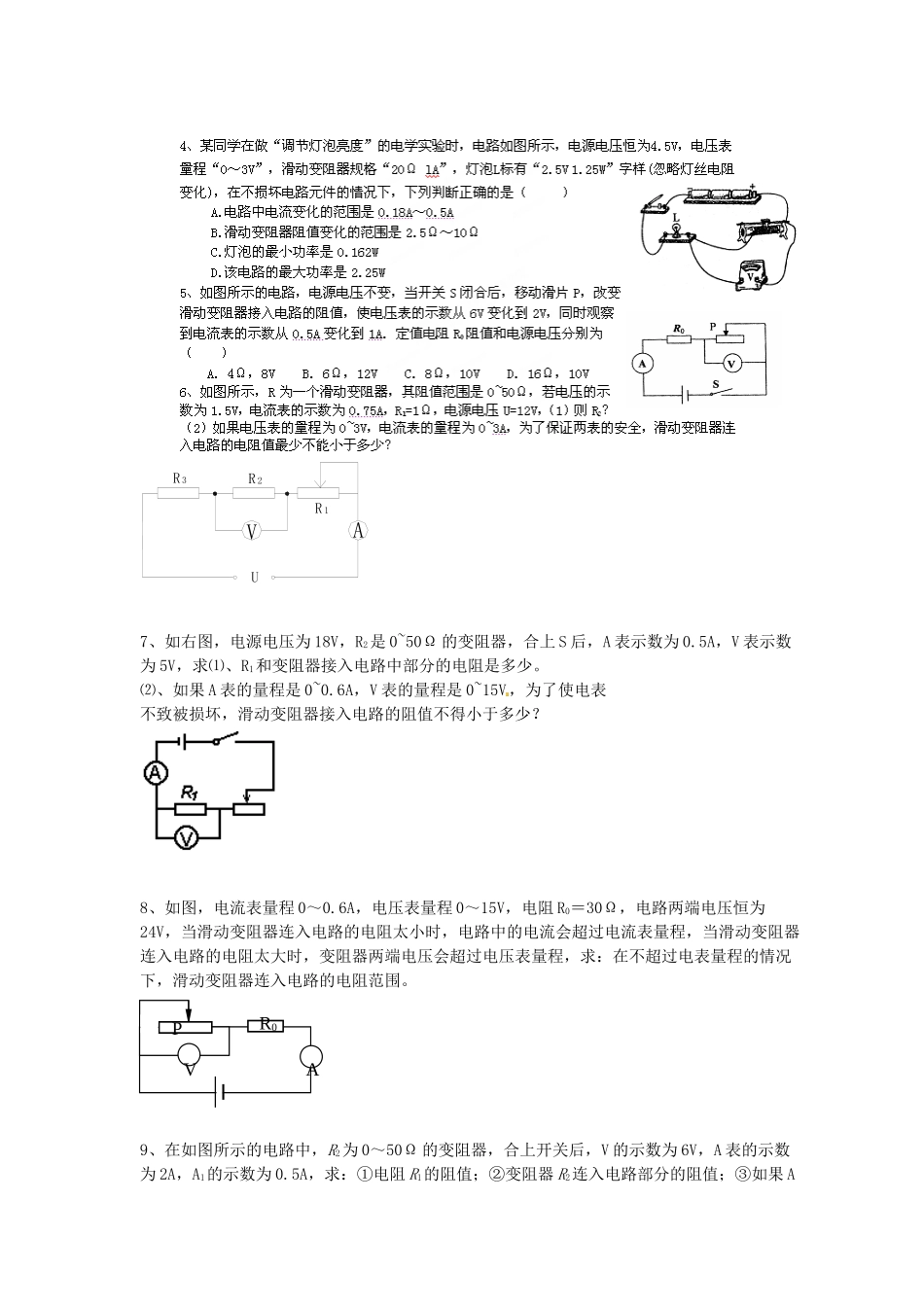

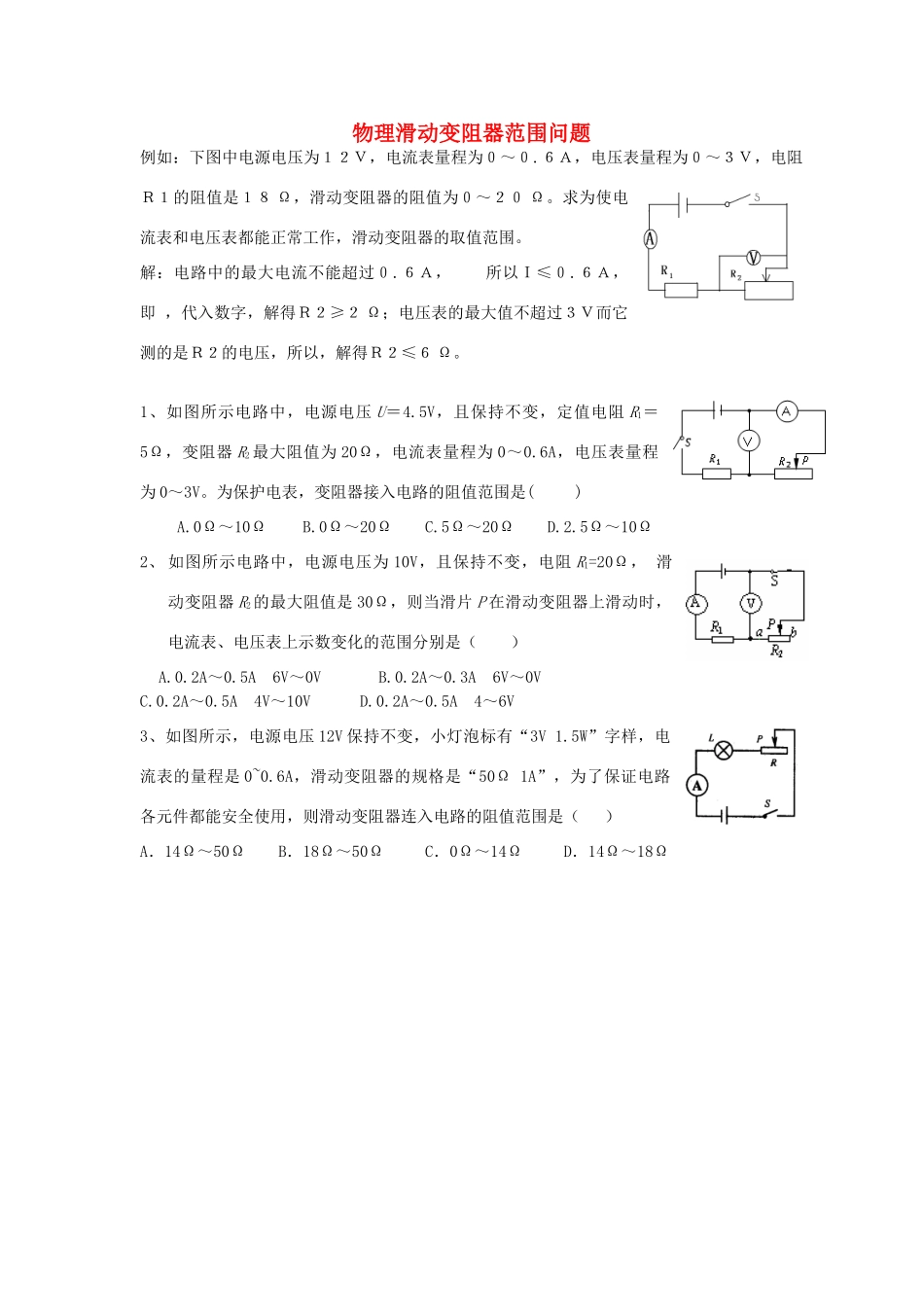

物理滑动变阻器范围问题例如：下图中电源电压为１２Ｖ，电流表量程为０～０.６Ａ，电压表量程为０～３Ｖ，电阻Ｒ１的阻值是１８Ω，滑动变阻器的阻值为０～２０Ω。求为使电流表和电压表都能正常工作，滑动变阻器的取值范围。解：电路中的最大电流不能超过０.６Ａ，所以Ｉ≤０.６Ａ，即，代入数字，解得Ｒ２≥２Ω；电压表的最大值不超过３Ｖ而它测的是Ｒ２的电压，所以，解得Ｒ２≤６Ω。1、如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0～0.6A，电压表量程为0～3V。为保护电表，变阻器接入电路的阻值范围是()A.0Ω～10ΩB.0Ω～20ΩC.5Ω～20ΩD.2.5Ω～10Ω2、如图所示电路中，电源电压为10V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值是30Ω，则当滑片P在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是（）A.0.2A～0.5A6V～0VB.0.2A～0.3A6V～0VC.0.2A～0.5A4V～10VD.0.2A～0.5A4～6V3、如图所示，电源电压12V保持不变，小灯泡标有“3V1.5W”字样，电流表的量程是0~0.6A，滑动变阻器的规格是“50Ω1A”，为了保证电路各元件都能安全使用，则滑动变阻器连入电路的阻值范围是（）A．14Ω～50ΩB．18Ω～50ΩC．0Ω～14ΩD．14Ω～18ΩVUR12RR3A7、如右图，电源电压为18V，R2是0~50Ω的变阻器，合上S后，A表示数为0.5A，V表示数为5V，求⑴、R1和变阻器接入电路中部分的电阻是多少。⑵、如果A表的量程是0~0.6A，V表的量程是0~15V，为了使电表不致被损坏，滑动变阻器接入电路的阻值不得小于多少？8、如图，电流表量程0～0.6A，电压表量程0～15V，电阻R0＝30Ω，电路两端电压恒为24V，当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。9、在如图所示的电路中，R2为0～50Ω的变阻器，合上开关后，V的示数为6V，A表的示数为2A，A1的示数为0.5A，求：①电阻R1的阻值；②变阻器R2连入电路部分的阻值；③如果AVR0PA表的量程为0～3A，A1表的量程为0～0.6A，为了不使电表损坏，变阻器连入电路的阻值应在什么范围内？10、标有“4V1W”的小灯泡和“20Ω1A”的滑动变阻器连接在图8所示的电路中，电源电压为6V，电流表量程为“O～O.6A”，电压表量程为“0～3V”.为确保电路安全，闭合开关时，滑动变阻器接入电路的阻值变化范围应控制在什么样的范围内(不考虑温度对电阻的影响)？
