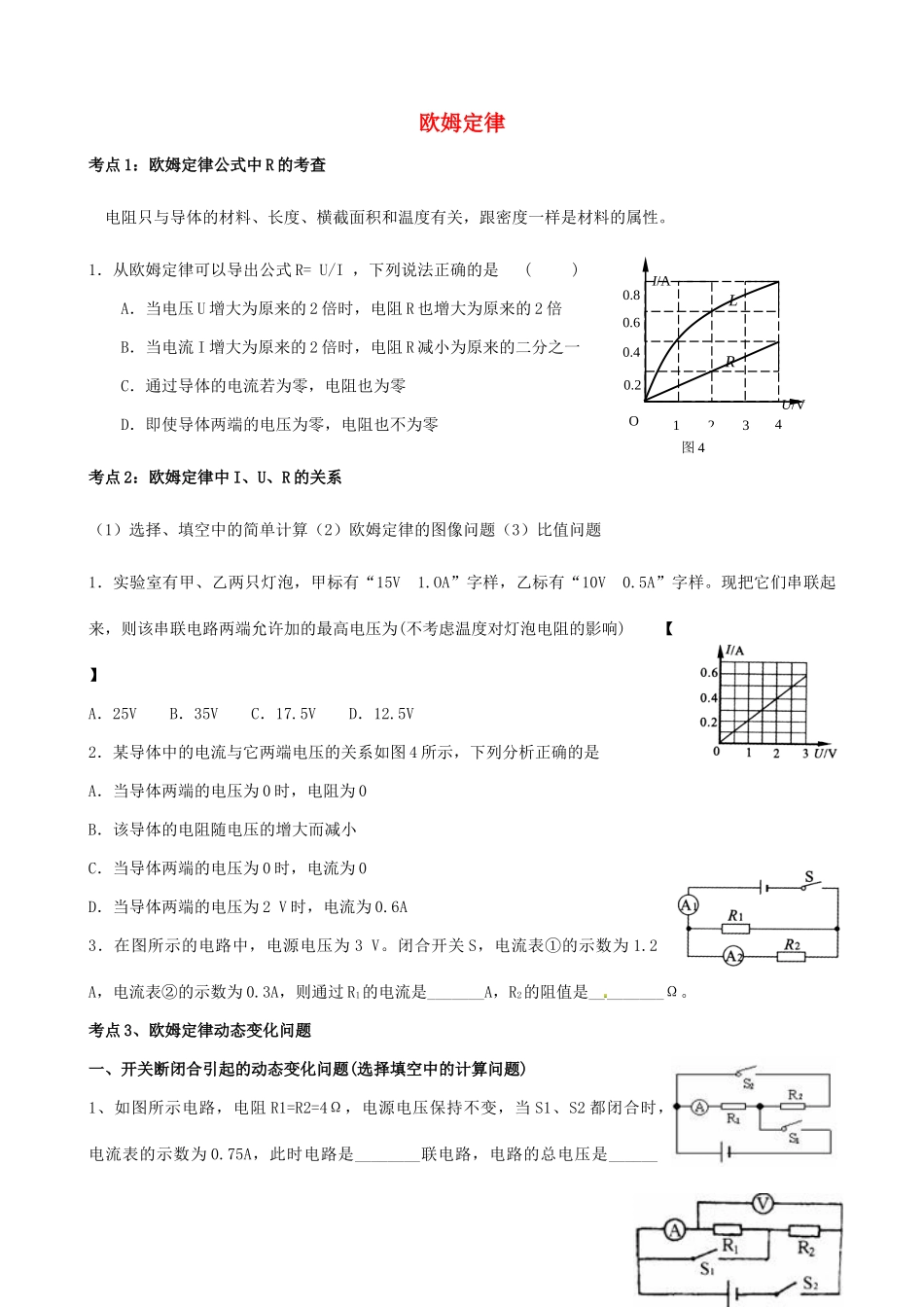

九年级物理上册 第14章 欧姆定律复习(新版)苏科版试卷_第1页
1/18

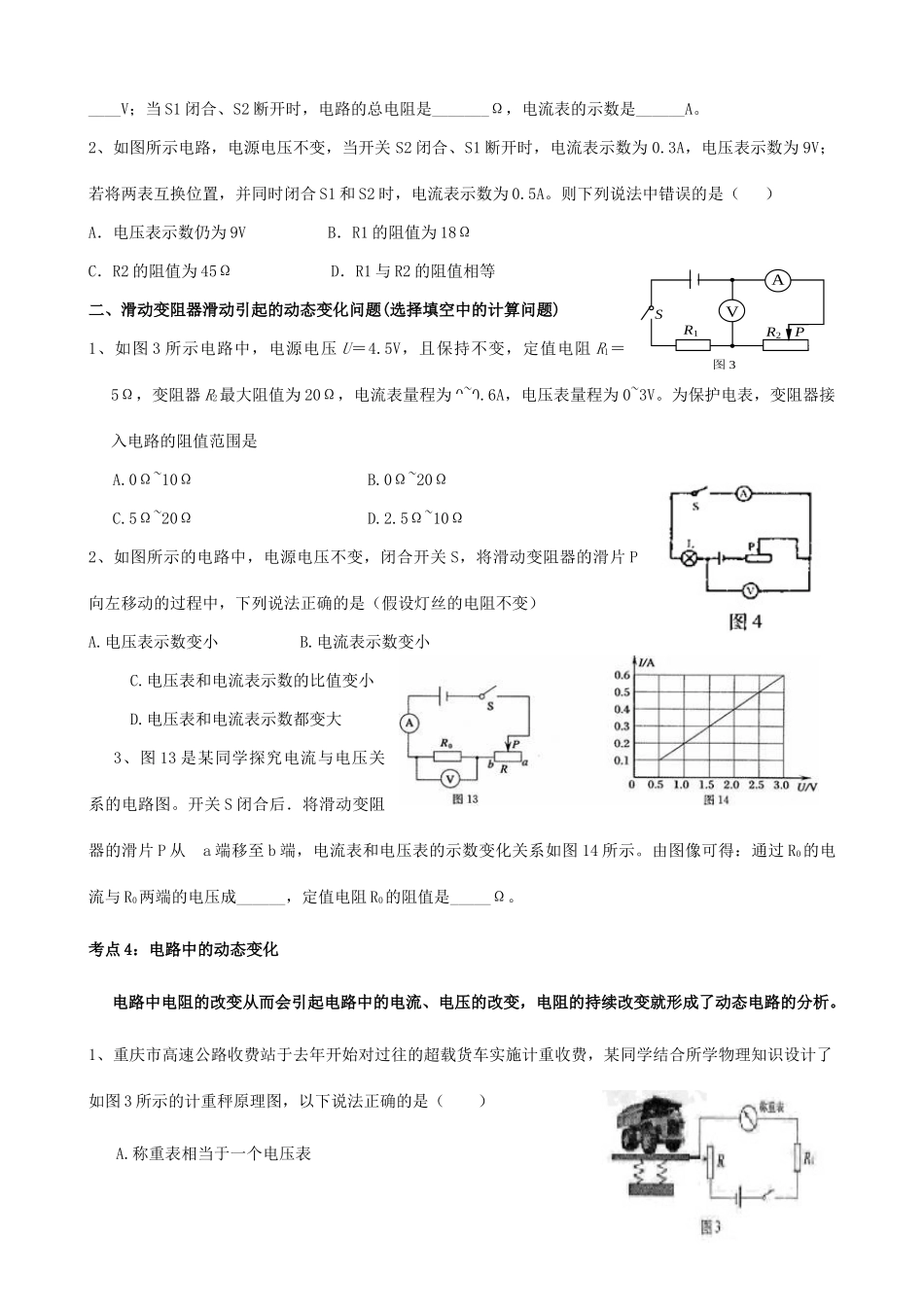

九年级物理上册 第14章 欧姆定律复习(新版)苏科版试卷_第2页
2/18
九年级物理上册 第14章 欧姆定律复习(新版)苏科版试卷_第3页
3/18
欧姆定律考点1:欧姆定律公式中R的考查电阻只与导体的材料、长度、横截面积和温度有关,跟密度一样是材料的属性。1.从欧姆定律可以导出公式R=U/I,下列说法正确的是()A.当电压U增大为原来的2倍时,电阻R也增大为原来的2倍B.当电流I增大为原来的2倍时,电阻R减小为原来的二分之一C.通过导体的电流若为零,电阻也为零D.即使导体两端的电压为零,电阻也不为零考点2:欧姆定律中I、U、R的关系(1)选择、填空中的简单计算(2)欧姆定律的图像问题(3)比值问题1.实验室有甲、乙两只灯泡,甲标有“15V1.OA”字样,乙标有“10V0.5A”字样。现把它们串联起来,则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响)【】A.25VB.35VC.17.5VD.12.5V2.某导体中的电流与它两端电压的关系如图4所示,下列分析正确的是A.当导体两端的电压为0时,电阻为0B.该导体的电阻随电压的增大而减小C.当导体两端的电压为0时,电流为0D.当导体两端的电压为2V时,电流为0.6A3.在图所示的电路中,电源电压为3V。闭合开关S,电流表①的示数为1.2A,电流表②的示数为0.3A,则通过R1的电流是_______A,R2的阻值是_________Ω。考点3、欧姆定律动态变化问题一、开关断闭合引起的动态变化问题(选择填空中的计算问题)1、如图所示电路,电阻R1=R2=4Ω,电源电压保持不变,当S1、S2都闭合时,电流表的示数为0.75A,此时电路是________联电路,电路的总电压是______1I/AU/V0.2230.80.60.44OLR图4____V;当S1闭合、S2断开时,电路的总电阻是_______Ω,电流表的示数是______A。2、如图所示电路,电源电压不变,当开关S2闭合、S1断开时,电流表示数为0.3A,电压表示数为9V;若将两表互换位置,并同时闭合S1和S2时,电流表示数为0.5A。则下列说法中错误的是()A.电压表示数仍为9VB.R1的阻值为18ΩC.R2的阻值为45ΩD.R1与R2的阻值相等二、滑动变阻器滑动引起的动态变化问题(选择填空中的计算问题)1、如图3所示电路中,电源电压U=4.5V,且保持不变,定值电阻R1=5Ω,变阻器R2最大阻值为20Ω,电流表量程为0~0.6A,电压表量程为0~3V。为保护电表,变阻器接入电路的阻值范围是A.0Ω~10ΩB.0Ω~20ΩC.5Ω~20ΩD.2.5Ω~10Ω2、如图所示的电路中,电源电压不变,闭合开关S,将滑动变阻器的滑片P向左移动的过程中,下列说法正确的是(假设灯丝的电阻不变)A.电压表示数变小B.电流表示数变小C.电压表和电流表示数的比值变小D.电压表和电流表示数都变大3、图13是某同学探究电流与电压关系的电路图。开关S闭合后.将滑动变阻器的滑片P从a端移至b端,电流表和电压表的示数变化关系如图14所示。由图像可得:通过R0的电流与R0两端的电压成______,定值电阻R0的阻值是_____Ω。考点4:电路中的动态变化电路中电阻的改变从而会引起电路中的电流、电压的改变,电阻的持续改变就形成了动态电路的分析。1、重庆市高速公路收费站于去年开始对过往的超载货车实施计重收费,某同学结合所学物理知识设计了如图3所示的计重秤原理图,以下说法正确的是()A.称重表相当于一个电压表图3AVR1R2PSB.电路中的R1是没有作用的C.当车辆越重时,称重表的示数越小D.当车辆越重时,称重表的示数越大2、小明按图2甲所示的电路图连接实验电路,测量电阻R的阻值。闭合开关S,调节滑动变阻器的滑片P后,观察到电压表和电流表的示数分别如图2乙、丙所示,则电阻R的阻值为Ω。甲乙丙考点5:欧姆定律的简单计算1、如图28所示电路,电源电压保持不变。在甲图中,闭合开关S,电压表示数为4V,电流表示数为0.4A;乙图中,闭合开关S,电压表示数为6V。求:(1)R1、R2的阻值;(2)乙图中电流表示数。考点6:欧姆定律的综合计算1、如图1所示电路是在环境温度为100C左右的条件下工作的某自动恒温箱原理简图。箱内电阻Rl=5kΩ,R2为热敏电阻,其阻值随温度变化的图线如图2所示,电源电压为12V.当电压鉴别器的两接入点a,b间的电压Uab小于2V时,鉴别器将使开关S接通,使恒温箱内的电热丝通电而发热,从而使箱内温度升高;当Uab大于4V时,鉴别器将使S断开,停止加热。图28(1)、从图2中读出环境温度为150C时的热敏电阻R2为kΩ。(2)、通过计算判...
