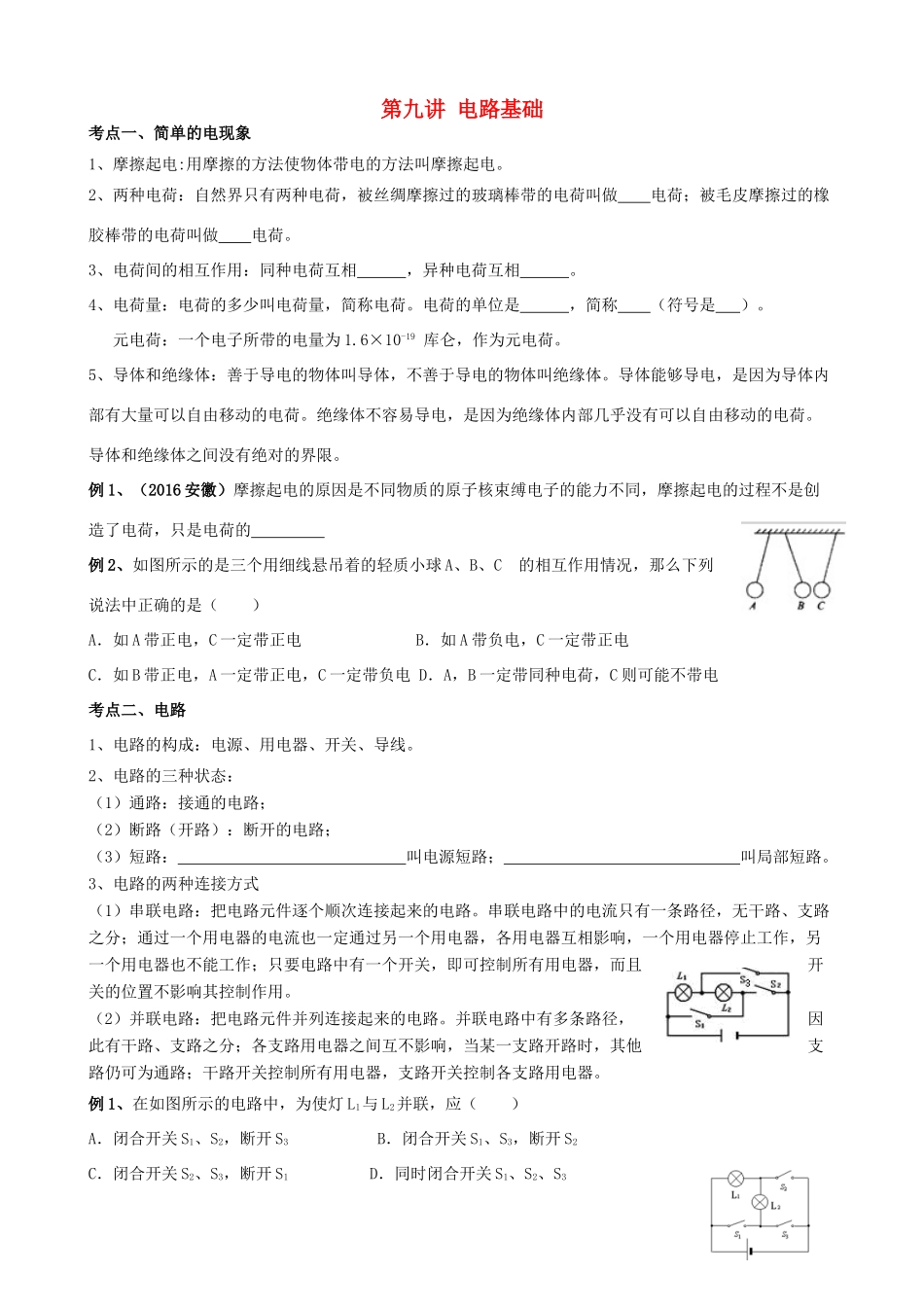

安徽省安庆市大观区中考物理一轮复习 第九讲 电路基础讲义 新人教版试卷_第1页
1/9
安徽省安庆市大观区中考物理一轮复习 第九讲 电路基础讲义 新人教版试卷_第2页
2/9
安徽省安庆市大观区中考物理一轮复习 第九讲 电路基础讲义 新人教版试卷_第3页
3/9
第九讲电路基础考点一、简单的电现象1、摩擦起电:用摩擦的方法使物体带电的方法叫摩擦起电。2、两种电荷:自然界只有两种电荷,被丝绸摩擦过的玻璃棒带的电荷叫做电荷;被毛皮摩擦过的橡胶棒带的电荷叫做电荷。3、电荷间的相互作用:同种电荷互相,异种电荷互相。4、电荷量:电荷的多少叫电荷量,简称电荷。电荷的单位是,简称(符号是)。元电荷:一个电子所带的电量为1.6×10-19库仑,作为元电荷。5、导体和绝缘体:善于导电的物体叫导体,不善于导电的物体叫绝缘体。导体能够导电,是因为导体内部有大量可以自由移动的电荷。绝缘体不容易导电,是因为绝缘体内部几乎没有可以自由移动的电荷。导体和绝缘体之间没有绝对的界限。例1、(2016安徽)摩擦起电的原因是不同物质的原子核束缚电子的能力不同,摩擦起电的过程不是创造了电荷,只是电荷的例2、如图所示的是三个用细线悬吊着的轻质小球A、B、C的相互作用情况,那么下列说法中正确的是()A.如A带正电,C一定带正电B.如A带负电,C一定带正电C.如B带正电,A一定带正电,C一定带负电D.A,B一定带同种电荷,C则可能不带电考点二、电路1、电路的构成:电源、用电器、开关、导线。2、电路的三种状态:(1)通路:接通的电路;(2)断路(开路):断开的电路;(3)短路:叫电源短路;叫局部短路。3、电路的两种连接方式(1)串联电路:把电路元件逐个顺次连接起来的电路。串联电路中的电流只有一条路径,无干路、支路之分;通过一个用电器的电流也一定通过另一个用电器,各用电器互相影响,一个用电器停止工作,另一个用电器也不能工作;只要电路中有一个开关,即可控制所有用电器,而且开关的位置不影响其控制作用。(2)并联电路:把电路元件并列连接起来的电路。并联电路中有多条路径,因此有干路、支路之分;各支路用电器之间互不影响,当某一支路开路时,其他支路仍可为通路;干路开关控制所有用电器,支路开关控制各支路用电器。例1、在如图所示的电路中,为使灯L1与L2并联,应()A.闭合开关S1、S2,断开S3B.闭合开关S1、S3,断开S2C.闭合开关S2、S3,断开S1D.同时闭合开关S1、S2、S3【变式】(1)要使灯L1、L2串联,则应闭合开关______;(2)要使灯L1、L2并联,则应闭合开关______;(3)单独点亮灯L1,这时应闭合开关______;(4)如果同时闭合开关S1、S3,则会发生______。例2、如图所示的四个电路图与实物电路对应的是()A.B.C.D.【变式】与实物图对应的电路图是()A.B.C.D.例3、恐怖分子在公共场所安装了炸弹,其引爆装置如图所示,引爆装置的两个电键处于闭合状态,为使引爆装置不能引爆,拆弹专家应该()A.用一根导线使电键S1短路B.用一根导线使电键S2短路C.断开电键S1D.断开电键S2【变式】如图所示为小明连接的电路,他检查导线连接无误后,闭合开关S,发现两灯均不发光,于是他用一根导线分别连接到ab,bc,cd和ac两点,灯L1,L2均不发光,再用导线连接到bd两点时,灯L1发光,L2不发光,由此判定电路的故障是()A.灯L1与开关S均开路B.灯L2与开关S均开路C.灯L1与开关S均短路D.灯L2与开关S均短路例4、(2016安徽)举重比赛有甲、乙、丙三个裁判_其中甲为主裁判,乙和丙为副裁判。若裁判认定杠铃已被举起,就按一下自己前面的按钮。要求主裁判和至少一个副裁判都按下自己前面的按钮时,指示杠铃被举起的灯泡L才亮。以下符合这一要求的电路是()【变式】公交车后门两个扶杆上装有按钮,当乘客按下任一按钮,驾驶台上的指示灯亮,提醒司机有人下车.下列电路图能实现上述目标的是()A.B.C.D.考点三、电流、电流强度1、电流的形成:的定向移动形成电流,定向移动的电荷可以是正电荷也可以是负电荷。2、形成持续电流的条件:(1)有电源;(2)电路是闭合的。3、电流的方向:物理学中规定,把定向移动的方向规定为电流的方向。在电路中电流是从电源的正极出发,通过用电器回到负极。4、电流的物理意义及单位换算:电流是表示电流强弱的物理量;单位有安培(A)、毫安(mA)、微安(μA)1A=1000mA1mA=1000μA。5、电流表的正确使用:(1)电流必须从红色接线柱(“+”)流入电流表,从...
