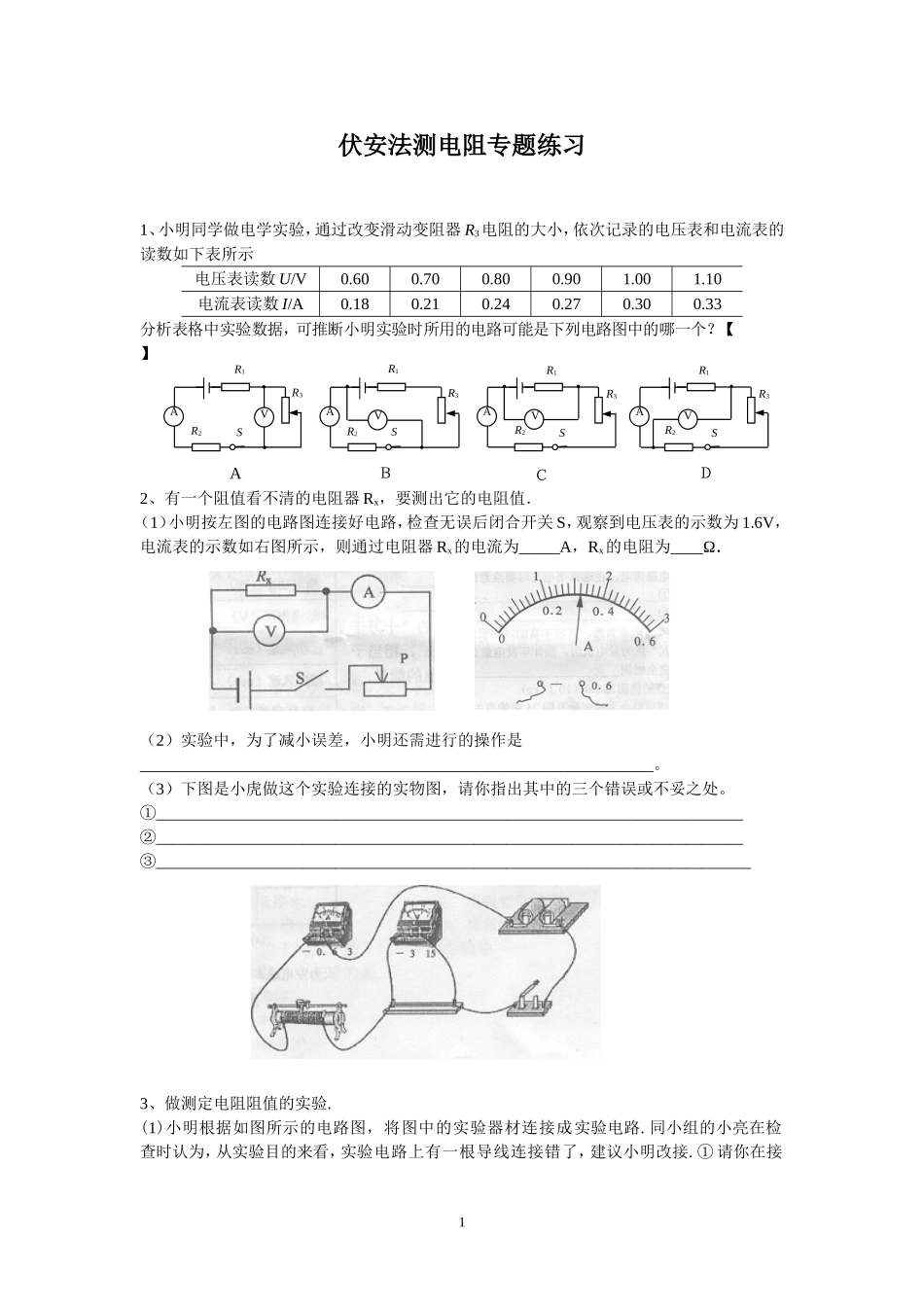

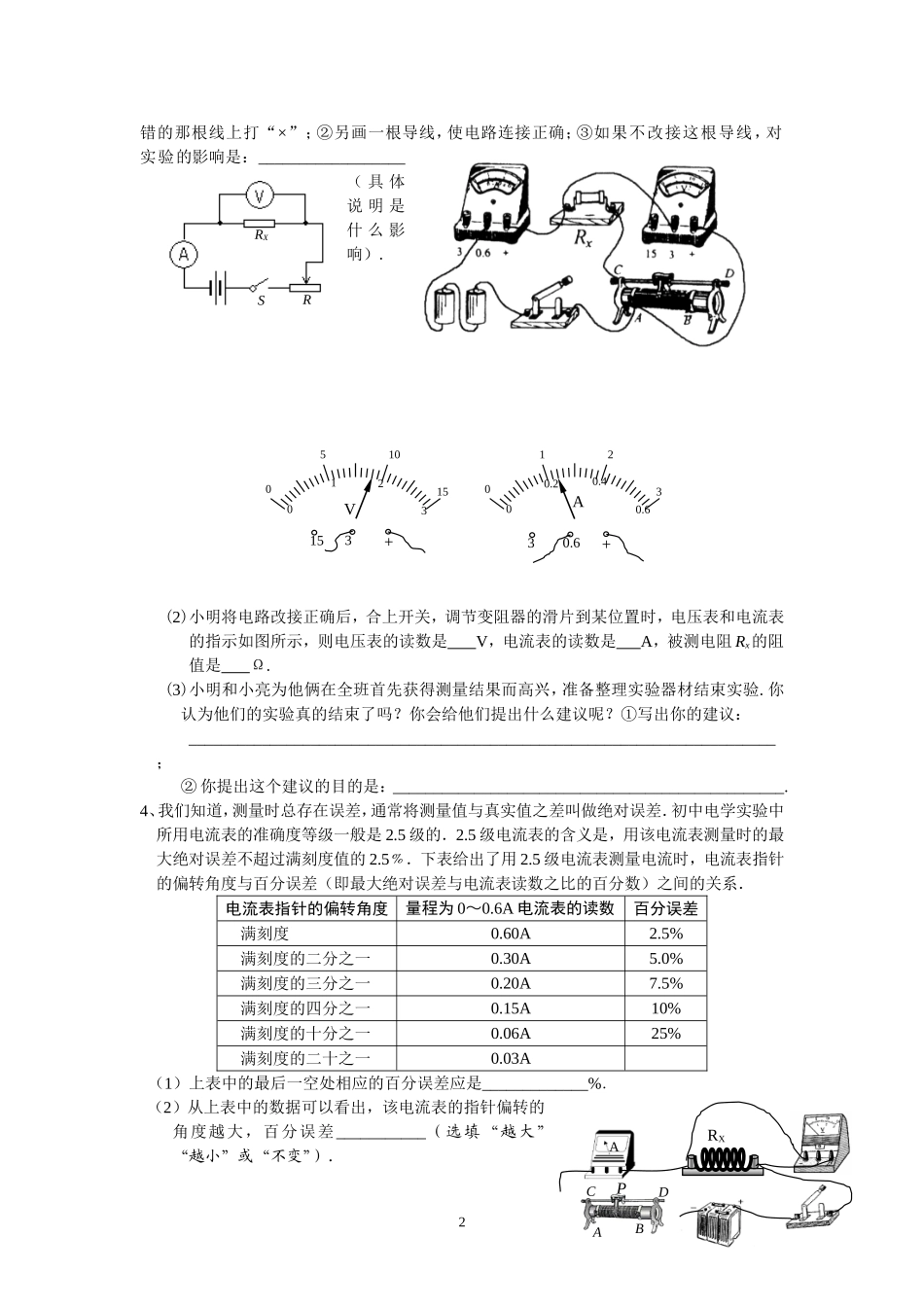

伏安法测电阻专题练习1、小明同学做电学实验，通过改变滑动变阻器R3电阻的大小，依次记录的电压表和电流表的读数如下表所示电压表读数U/V0.600.700.800.901.001.10电流表读数I/A0.180.210.240.270.300.33分析表格中实验数据，可推断小明实验时所用的电路可能是下列电路图中的哪一个？【】2、有一个阻值看不清的电阻器Rx，要测出它的电阻值．（1）小明按左图的电路图连接好电路，检查无误后闭合开关S，观察到电压表的示数为1.6V，电流表的示数如右图所示，则通过电阻器Rx的电流为_____A，Rx的电阻为____Ω．（2）实验中，为了减小误差，小明还需进行的操作是_______________________________________________________________。（3）下图是小虎做这个实验连接的实物图，请你指出其中的三个错误或不妥之处。①________________________________________________________________________②________________________________________________________________________③_________________________________________________________________________3、做测定电阻阻值的实验.(1)小明根据如图所示的电路图，将图中的实验器材连接成实验电路.同小组的小亮在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议小明改接.①请你在接1AR1AVR2R3SR1AVR2R3SR1AVR2R3SAVR1R2R3SＢＣＤRXRS错的那根线上打“×”；②另画一根导线，使电路连接正确；③如果不改接这根导线，对实验的影响是：__________________（具体说明是什么影响）.(2)小明将电路改接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的指示如图所示，则电压表的读数是V，电流表的读数是A，被测电阻Rx的阻值是Ω.(3)小明和小亮为他俩在全班首先获得测量结果而高兴，准备整理实验器材结束实验.你认为他们的实验真的结束了吗？你会给他们提出什么建议呢？①写出你的建议：________________________________________________________________________；②你提出这个建议的目的是：________________________________________________.4、我们知道，测量时总存在误差，通常将测量值与真实值之差叫做绝对误差．初中电学实验中所用电流表的准确度等级一般是2.5级的．2.5级电流表的含义是，用该电流表测量时的最大绝对误差不超过满刻度值的2.5﹪．下表给出了用2.5级电流表测量电流时，电流表指针的偏转角度与百分误差（即最大绝对误差与电流表读数之比的百分数）之间的关系．电流表指针的偏转角度量程为0～0.6A电流表的读数百分误差满刻度0.60A2.5%满刻度的二分之一0.30A5.0%满刻度的三分之一0.20A7.5%满刻度的四分之一0.15A10%满刻度的十分之一0.06A25%满刻度的二十之一0.03A（1）上表中的最后一空处相应的百分误差应是_____________%．（2）从上表中的数据可以看出，该电流表的指针偏转的角度越大，百分误差___________（选填“越大”“越小”或“不变”）．201103V15250+3150.600.22A30.410+0.63CDABPRXA（3）如果用准确度等级是2.5级的电流表进行测量时要求百分误差小于3.75%，则该电流表指针的偏转角度应大于满刻度的_______________．5、给出下列器材：A．电压为3V的电源；B.量程为3V的电压表；C.量程为15V的电压表;D.量程为0.6A的电流表；E.量程为3A的电流表；F.滑动变阻器；G.开关及导线.现在要测量一个约为10Ω电阻RX的阻值.（1）为了提高实验准确度,应选择器材A、F、G和、（填写器材代号）。（2）图为实验时实物连接图，其中滑动变阻器尚未接入，请你用笔画线表示导线将它连入电路。（3）闭合开关接通电路，移动滑动变阻器的滑片时，发现电流表、电压表的读数都比较小，而且不随滑片的移动而发生变化，可能的原因是把滑动变阻器的两个接线柱接入了电路。6、小组测量小灯泡的电阻，设计的电路图中有1处错误，请你将错误之处圈出来，并改正在原图上。然后按照改正好的电路图，将没有完成的实物图连接好。7、小刚同学测量2.5V小灯泡的电阻时，连接的电路如图：(1)检查电路，发现有一根导线连接错误，请你在连接错误的导线上打“×”，若没有发现错误，闭合开关，会出现现象.在图中补画出正确的连线.闭...
