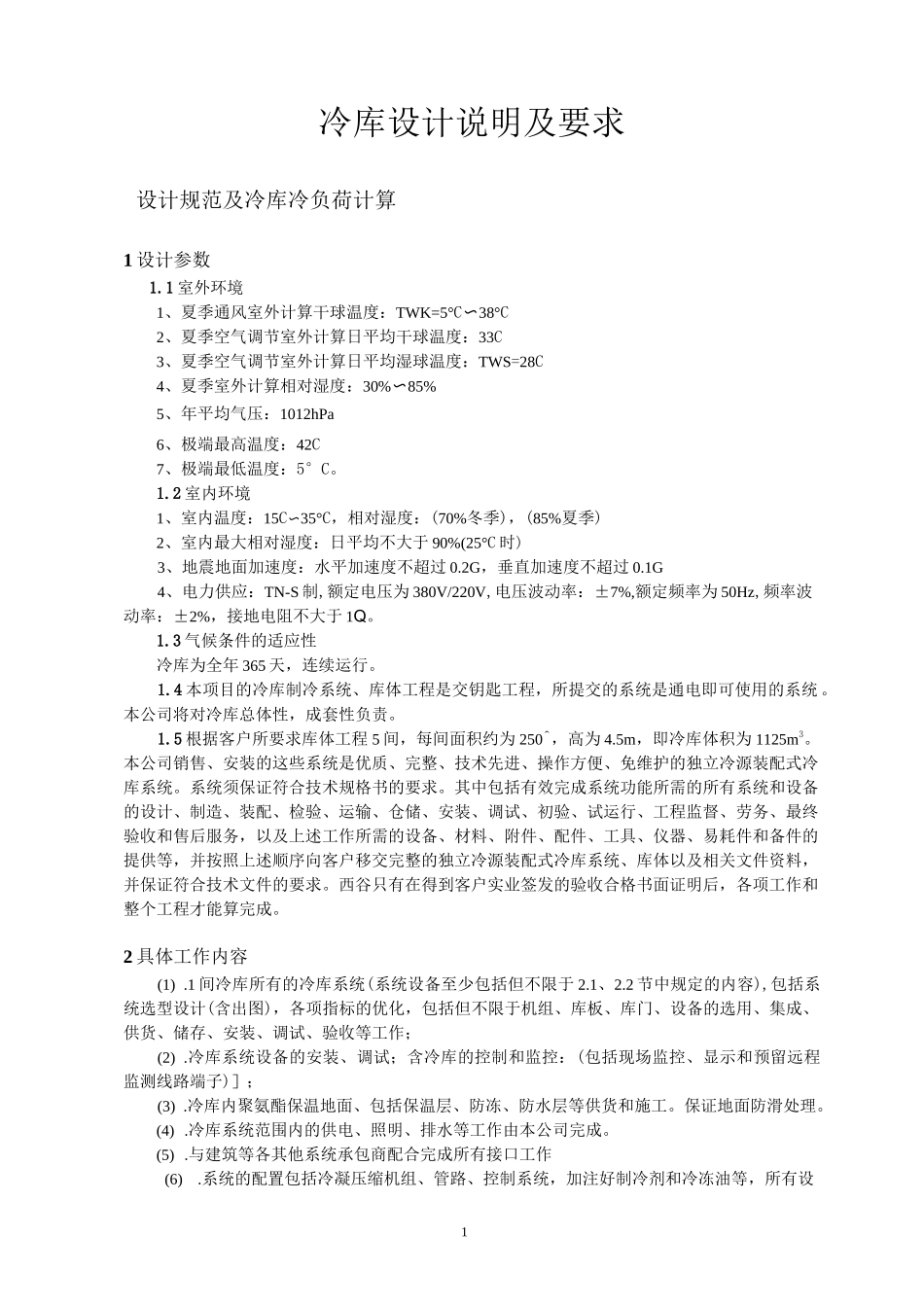

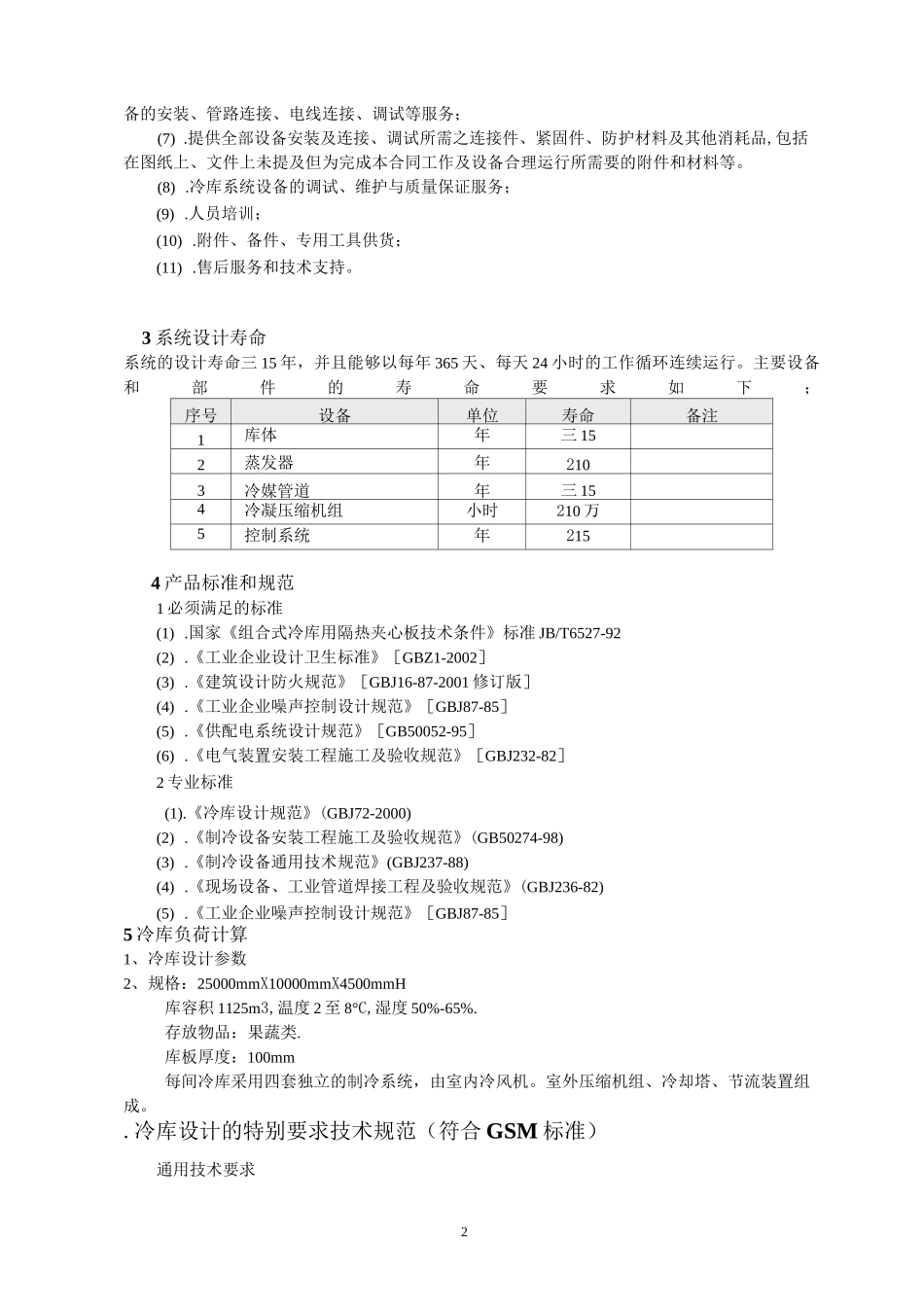

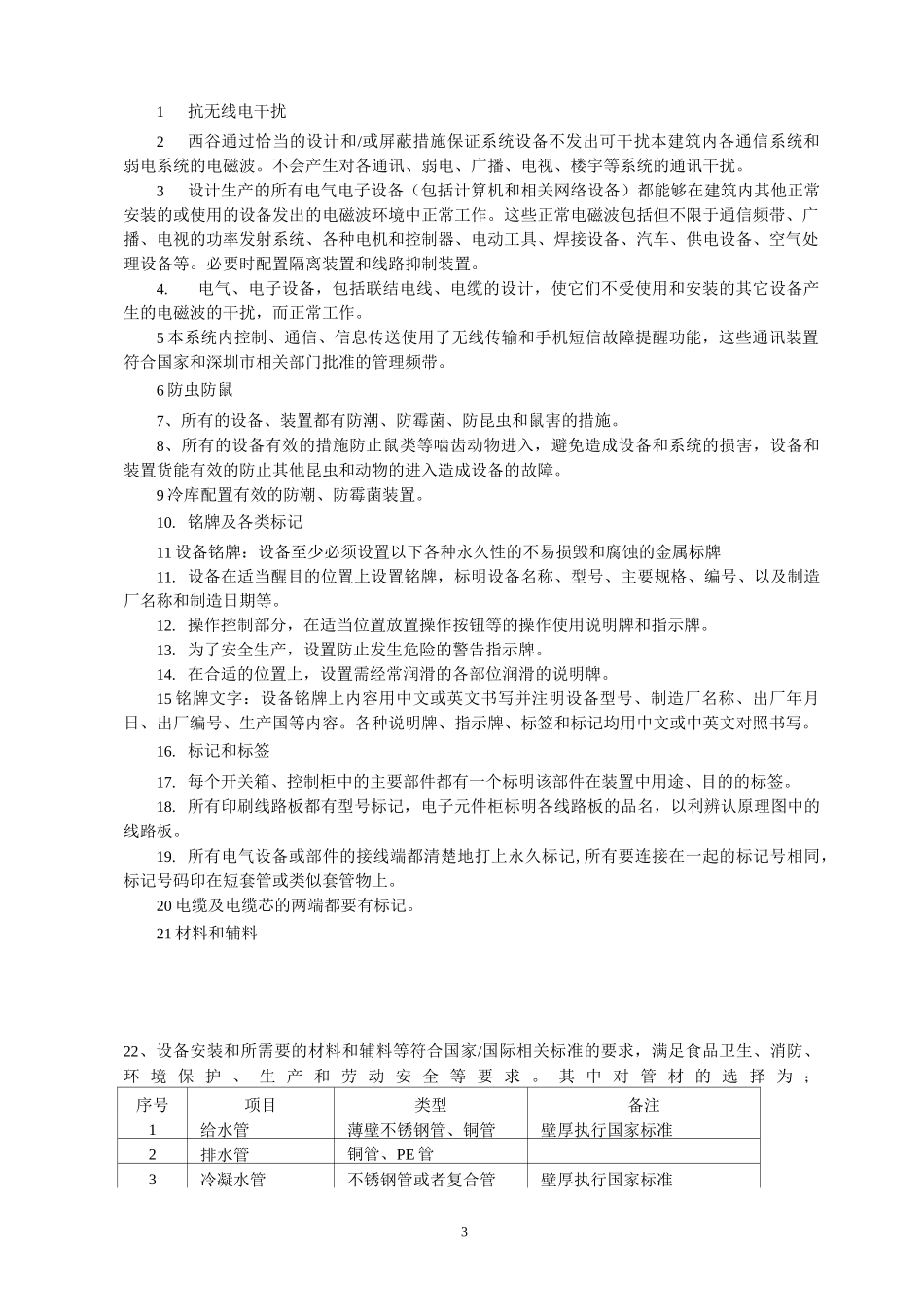

1冷库设计说明及要求设计规范及冷库冷负荷计算1设计参数1.1室外环境1、夏季通风室外计算干球温度：TWK=5°C〜38°C2、夏季空气调节室外计算日平均干球温度：33C3、夏季空气调节室外计算日平均湿球温度：TWS=28C4、夏季室外计算相对湿度：30%〜85%5、年平均气压：1012hPa6、极端最高温度：42C7、极端最低温度：5°C。1.2室内环境1、室内温度：15C〜35°C，相对湿度：(70%冬季)，(85%夏季)2、室内最大相对湿度：日平均不大于90%(25°C时)3、地震地面加速度：水平加速度不超过0.2G，垂直加速度不超过0.1G4、电力供应：TN-S制,额定电压为380V/220V,电压波动率：±7%,额定频率为50Hz,频率波动率：±2%，接地电阻不大于1Q。1.3气候条件的适应性冷库为全年365天，连续运行。1.4本项目的冷库制冷系统、库体工程是交钥匙工程，所提交的系统是通电即可使用的系统。本公司将对冷库总体性，成套性负责。1.5根据客户所要求库体工程5间，每间面积约为250^，高为4.5m，即冷库体积为1125m3。本公司销售、安装的这些系统是优质、完整、技术先进、操作方便、免维护的独立冷源装配式冷库系统。系统须保证符合技术规格书的要求。其中包括有效完成系统功能所需的所有系统和设备的设计、制造、装配、检验、运输、仓储、安装、调试、初验、试运行、工程监督、劳务、最终验收和售后服务，以及上述工作所需的设备、材料、附件、配件、工具、仪器、易耗件和备件的提供等，并按照上述顺序向客户移交完整的独立冷源装配式冷库系统、库体以及相关文件资料，并保证符合技术文件的要求。西谷只有在得到客户实业签发的验收合格书面证明后，各项工作和整个工程才能算完成。2具体工作内容(1).1间冷库所有的冷库系统(系统设备至少包括但不限于2.1、2.2节中规定的内容),包括系统选型设计(含出图)，各项指标的优化，包括但不限于机组、库板、库门、设备的选用、集成、供货、储存、安装、调试、验收等工作；(2).冷库系统设备的安装、调试；含冷库的控制和监控：(包括现场监控、显示和预留远程监测线路端子)］；(3).冷库内聚氨酯保温地面、包括保温层、防冻、防水层等供货和施工。保证地面防滑处理。(4).冷库系统范围内的供电、照明、排水等工作由本公司完成。(5).与建筑等各其他系统承包商配合完成所有接口工作(6).系统的配置包括冷凝压缩机组、管路、控制系统，加注好制冷剂和冷冻油等，所有设2备的安装、管路连接、电线连接、调试等服务；(7).提供全部设备安装及连接、调试所需之连接件、紧固件、防护材料及其他消耗品,包括在图纸上、文件上未提及但为完成本合同工作及设备合理运行所需要的附件和材料等。(8).冷库系统设备的调试、维护与质量保证服务；(9).人员培训；(10).附件、备件、专用工具供货；(11).售后服务和技术支持。3系统设计寿命系统的设计寿命三15年，并且能够以每年365天、每天24小时的工作循环连续运行。主要设备和部件的寿命要求如下；序号设备单位寿命备注1库体年三152蒸发器年2103冷媒管道年三154冷凝压缩机组小时210万5控制系统年2154产品标准和规范1必须满足的标准(1).国家《组合式冷库用隔热夹心板技术条件》标准JB/T6527-92(2).《工业企业设计卫生标准》［GBZ1-2002］(3).《建筑设计防火规范》［GBJ16-87-2001修订版］(4).《工业企业噪声控制设计规范》［GBJ87-85］(5).《供配电系统设计规范》［GB50052-95］(6).《电气装置安装工程施工及验收规范》［GBJ232-82］2专业标准(1).《冷库设计规范》(GBJ72-2000)(2).《制冷设备安装工程施工及验收规范》(GB50274-98)(3).《制冷设备通用技术规范》(GBJ237-88)(4).《现场设备、工业管道焊接工程及验收规范》(GBJ236-82)(5).《工业企业噪声控制设计规范》［GBJ87-85］5冷库负荷计算1、冷库设计参数2、规格：25000mmX10000mmX4500mmH库容积1125m3,温度2至8°C,湿度50%-65%.存放物品：果蔬类.库板厚度：100mm每间冷库采用四套独立的制冷系统，由室内冷风机。室外压缩机组、冷却塔、节流装置组成。.冷库设计的特别要求技术规范（符合GSM标准）通用技术要求31抗无线电干扰2西谷通过恰当的设计和/或屏蔽措施保证系统设备不发出可干扰本建筑内各通信系统和弱电...
