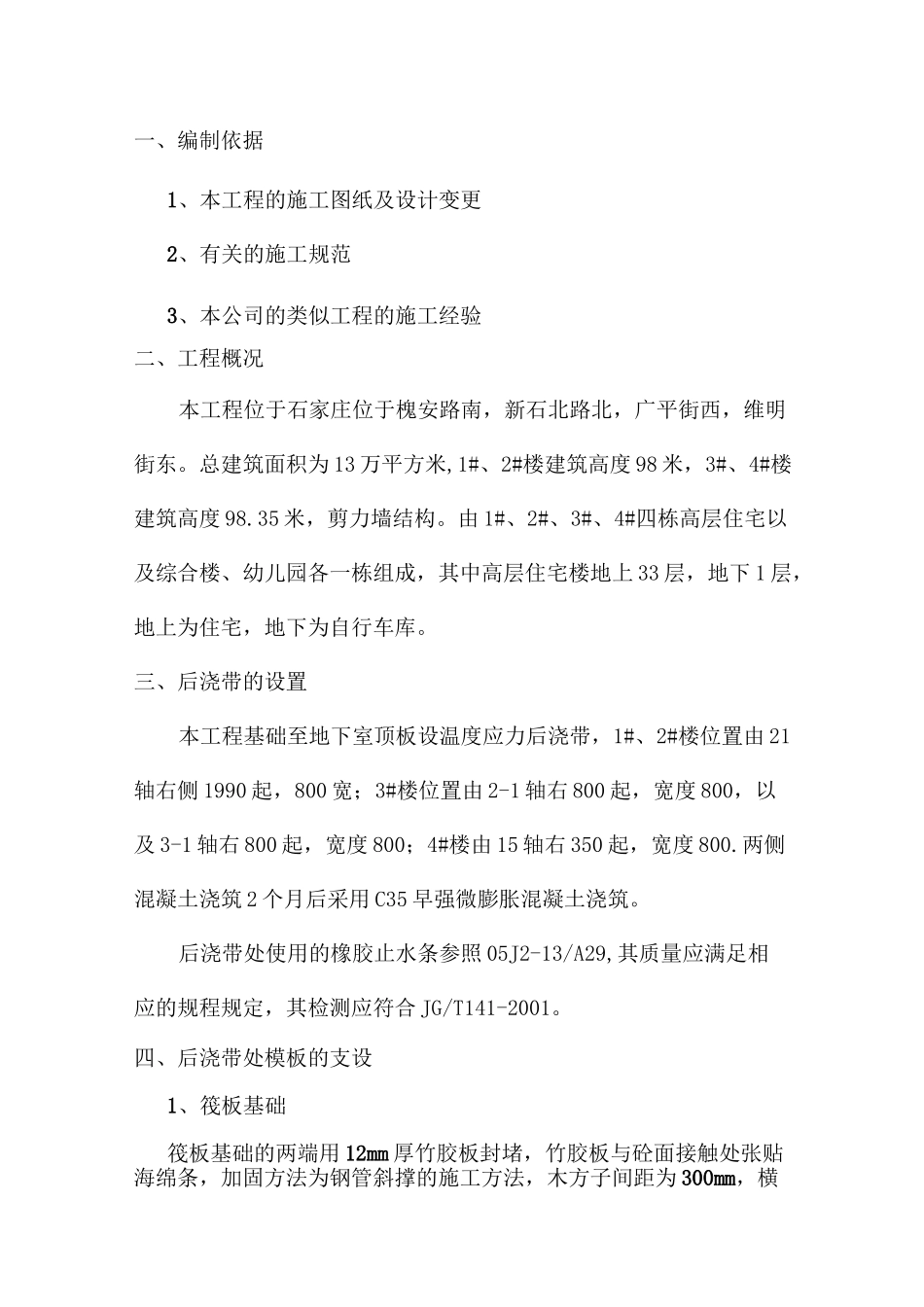

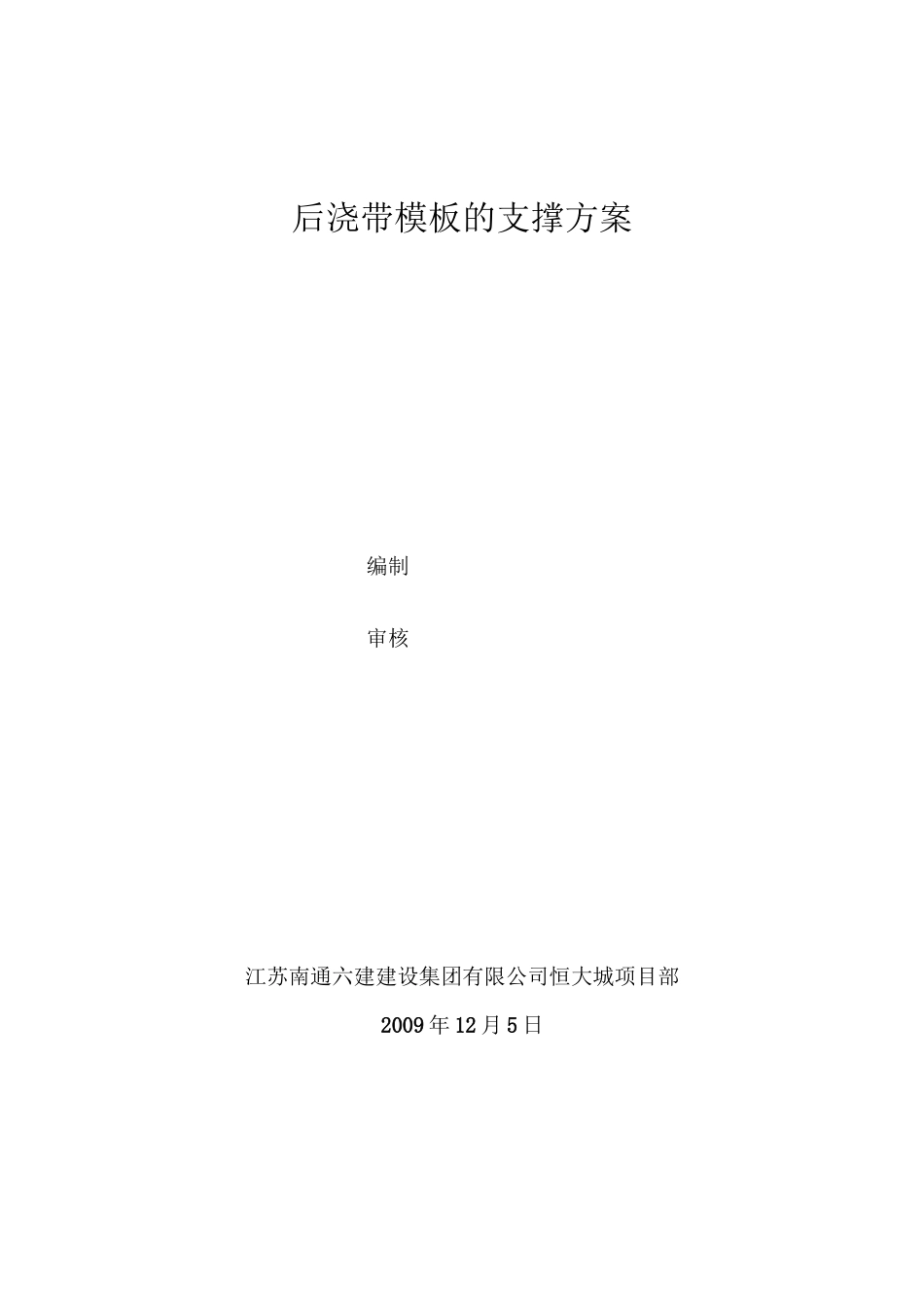

后浇带模板的支撑方案编制审核江苏南通六建建设集团有限公司恒大城项目部2009年12月5日一、编制说明二、工程概况三、后浇带的设置四、后浇带处模板的支设一、编制依据1、本工程的施工图纸及设计变更2、有关的施工规范3、本公司的类似工程的施工经验二、工程概况本工程位于石家庄位于槐安路南，新石北路北，广平街西，维明街东。总建筑面积为13万平方米,1#、2#楼建筑高度98米，3#、4#楼建筑高度98.35米，剪力墙结构。由1#、2#、3#、4#四栋高层住宅以及综合楼、幼儿园各一栋组成，其中高层住宅楼地上33层，地下1层，地上为住宅，地下为自行车库。三、后浇带的设置本工程基础至地下室顶板设温度应力后浇带，1#、2#楼位置由21轴右侧1990起，800宽；3#楼位置由2-1轴右800起，宽度800，以及3-1轴右800起，宽度800；4#楼由15轴右350起，宽度800.两侧混凝土浇筑2个月后采用C35早强微膨胀混凝土浇筑。后浇带处使用的橡胶止水条参照05J2-13/A29,其质量应满足相应的规程规定，其检测应符合JG/T141-2001。四、后浇带处模板的支设1、筏板基础筏板基础的两端用12mm厚竹胶板封堵，竹胶板与砼面接触处张贴海绵条，加固方法为钢管斜撑的施工方法，木方子间距为300mm，横向钢管的间距为400mm,竖向钢管的间距为500mm,第一道斜撑抵在最上一道横向钢管上，第二道斜撑抵在最下一道横向钢管上，斜撑的底端连接在预埋的钢管上,如下图所示。-IIIII/IH:讣””*!2、剪力墙模板A、剪力墙外墙采用12mm厚竹胶板，竹胶板与砼面接触处张贴海绵条，采用钢管斜撑加固，木方子间距为300mm，横向钢管的间距为600mm，竖向钢管的间距为500mm，第一道斜撑抵在最上一道横向钢管上，第二道斜撑抵在中间一道横向钢管上，如下图所示。B、内墙采用12mm厚竹胶板，竹胶板与砼面接触处张贴海绵条，采用"12的对拉螺栓连接，木方子间距为300mm，对拉螺栓的横向间距为600mm,竖向间距为500mm,对拉螺栓与钢管用蝴蝶扣件连接,如下图所示。顶板采取12mm厚竹胶板,竹胶板与砼面接触处张贴海绵条,竹胶板下设间距为300mm的木方子,木方子下设间距为1000mm的横向钢管,支撑为间距1000mm的钢管支撑,钢管的上端设可调丝杆,设置布距1800mm的拉接杆,下设200mm的扫地杆,在支撑的底端设置垫板,如下图所示。4、梁处的后浇带梁处后浇带的模板支设方法同内墙处后浇带的模板支设方法。5、后浇带顶板及梁处的模板随其他顶板及梁处模板一起支设，但其设置单独体系，在后浇带施工完成后，才能拆除。
