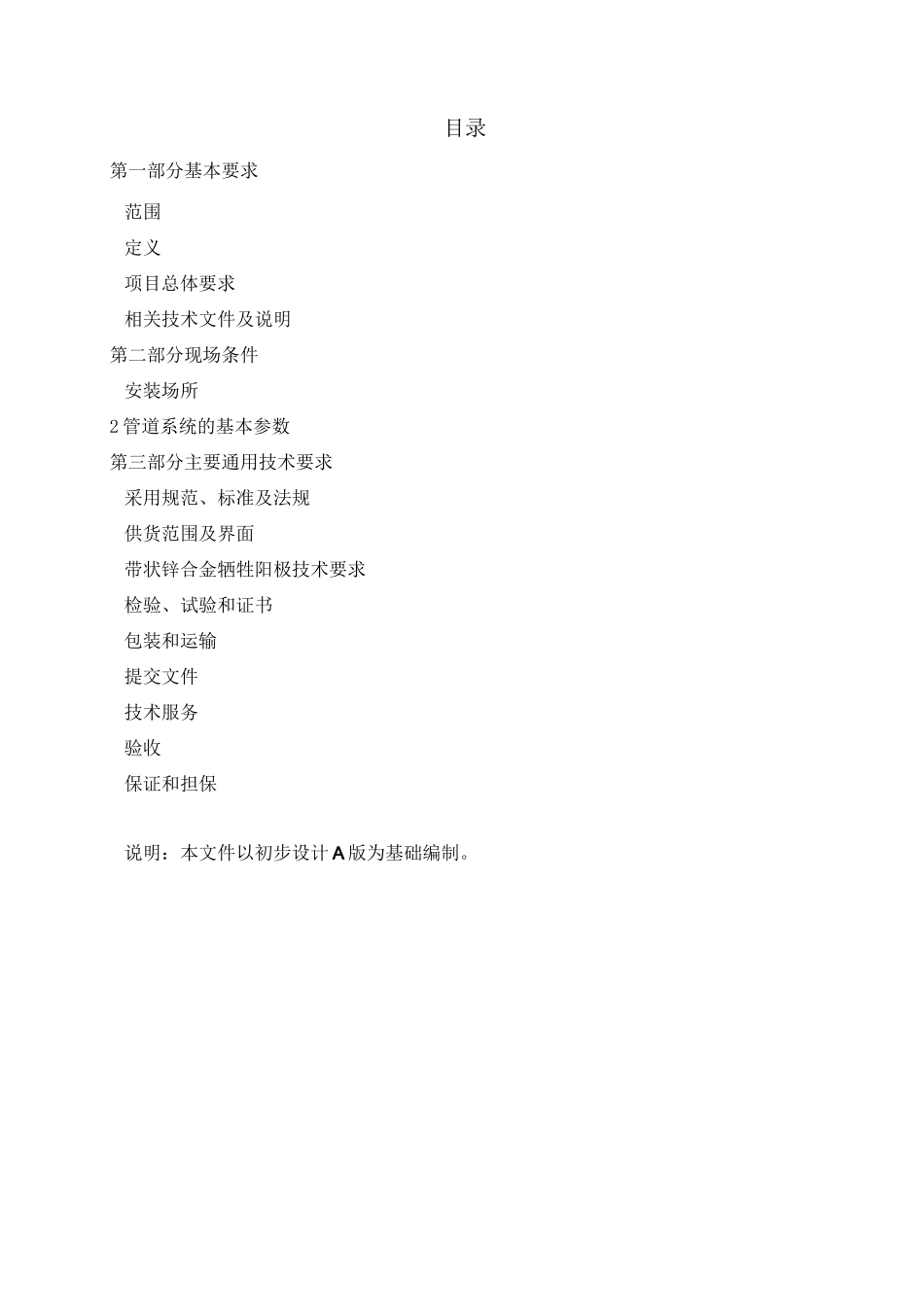

彳►业主：广东省天然气管网有限公司项目编号：工程地点：广东省技术规格书编号GD-CS-YB-SPE-007中国石油集团工程设计有限责任公司西南分公司工程名称广东省天气管一期管道程目第页共页DDDDDDDDDDDDDDDDDDDDDDDDDD0供业主订货2009.9A供审查2009.7版次说明编制校对审核审定日期目录第一部分基本要求范围定义项目总体要求相关技术文件及说明第二部分现场条件安装场所2管道系统的基本参数第三部分主要通用技术要求采用规范、标准及法规供货范围及界面带状锌合金牺牲阳极技术要求检验、试验和证书包装和运输提交文件技术服务验收保证和担保说明：本文件以初步设计A版为基础编制。第一部分基本要求范围本技术规格书规定了带状锌合金牺牲阳极在设计、制造、材料、测试、检验、运输和验收等方面的最低要求。带状锌合金牺牲阳极用于埋地钢质管道强制电流阴极保护系统投运前的临时性阴极保护。定义本技术规格书用到的名称定义如下：项目：广东省天然气管网一期管道工程项目业主：广东省天然气管网有限公司设计：中国石油集团工程设计有限责任公司西南分公司供货商：是指按照本技术规格书的要求为业主设计、制造、提供成套材料的公司或厂家。分包商：负责设计和制造分包合同所规定材料的公司或厂家。成套材料：供货商供货范围内的完整的材料。技术规格书：业主和设计提供的完整的技术规定。项目总体要求资格要求：投标人所提供的产品应是制造厂的标准产品，并且在本规格书中所提供的环境条件下成功应用的经历，买方不接受未经使用的新试制产品。投标者需递交带状锌合金牺牲阳极的实际应用清单，同时用国际单位制标出主要参数。供货商应提供良好的售后服务和技术支持，包括现场安装、维修、检查，供货商应有国内技术支持能力。国外供货商需在国内设有办事处，并有国内的技术支持人员。所有主要产品的供货商及分包商的工厂均需获得认证。投标者需递交简介，内容包括为本项目设计、制造、供货、提供售后服务和技术支持的供货商、主要零部件分包商、部门、工厂。供货商为所采购阳极产品的总成方，对阳极产品的总体装配质量、运输、现场安装技术指导负责。投标承诺：对采购阳极的质量、可靠性、使用寿命、技术服务与相关责任的承诺。该承诺被认为是合同需执行的内容。其它业主保留根据首批产品的现场适用性情况（施工质量易保证性、现场操作的方便性和使用环境适应性），确定最终供货数量和型号的权利。相关技术文件及说明本技术规格书应结合经过设计最后确认的数据单一起作为招投标、订货的依据。第二部分现场条件安装场所地下或水中。2管道系统的基本参数管径及材质：0()0、e60(60、e5(5)输送介质温度：压缩机出站端温度约60°C，在50±5后温度降到50°C以下。第三部分主要通用技术要求1采用规范、标准及法规所采购带状锌阳极应满足或高于下面列出的规范和标准的最新版本的要求。如果几种规范和标准的相关要求适用于同一情况，则应遵循相关要求最为严格的条款。若本技术规格书与相关的技术规格书或标准有冲突，则应向业主设计方咨询并得到其书面裁决后才能开展工作。本技术规格书指定产品应遵循的规范和标准主要包括但不仅限于以下所列范围（凡是不注日期的标准和规范，其最新版本适用于本技术规格书）：《埋地钢质管道阴极保护技术规范》其它未列出的与本产品有关的规范和标准，供货商有义务主动向业主提供。2供货范围及界面在合同规定的时间内提供的供货范围应包括但不限于以下内容：•带状锌合金牺牲阳极•及配件供货商认为需要配套提供的其他附属专用工具（如有）和材料，供货商有义务加以说明，以供业主选择。供货商应在投标技术文件中对本技术规格书条款按顺序逐条响应，并做出必要的解释和列出技术偏差表。3带状锌合金牺牲阳极技术要求化学成分带状锌牺牲阳极的化学成分见表。表带状锌牺牲阳极的化学成分序号元糸质量百分数WWWWW其他杂质——余量电化学性能带状锌牺牲阳极的电化学性能见表。表带状锌牺牲阳极的电化学性能型号开路电位理论电容量实际电容量（）电流效率相对相对()()带状锌合金阳极w—w—注：实验介质为人造海水。规格及尺寸带状锌牺牲阳极的规格及尺寸见表。表带状锌牺牲...
