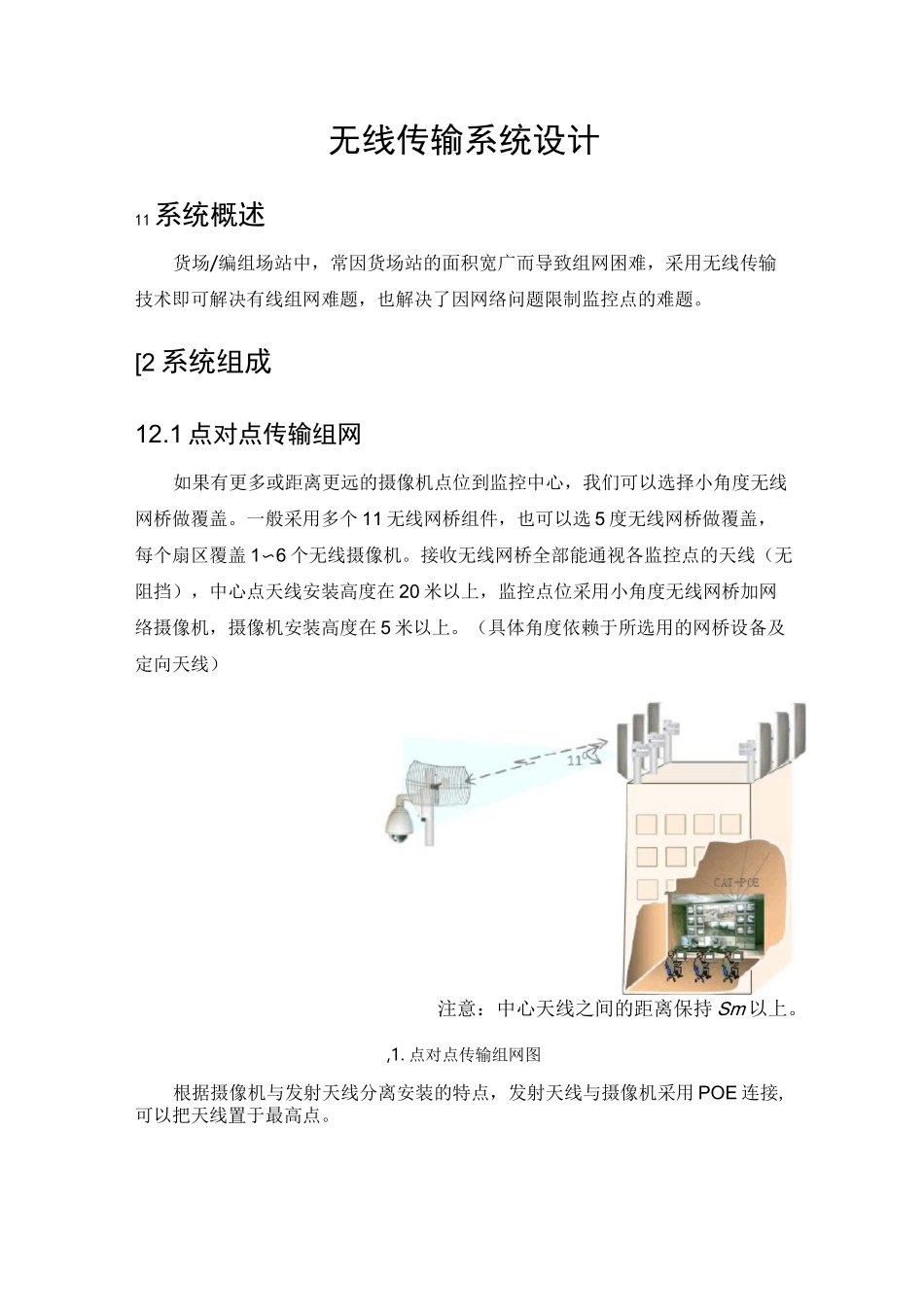

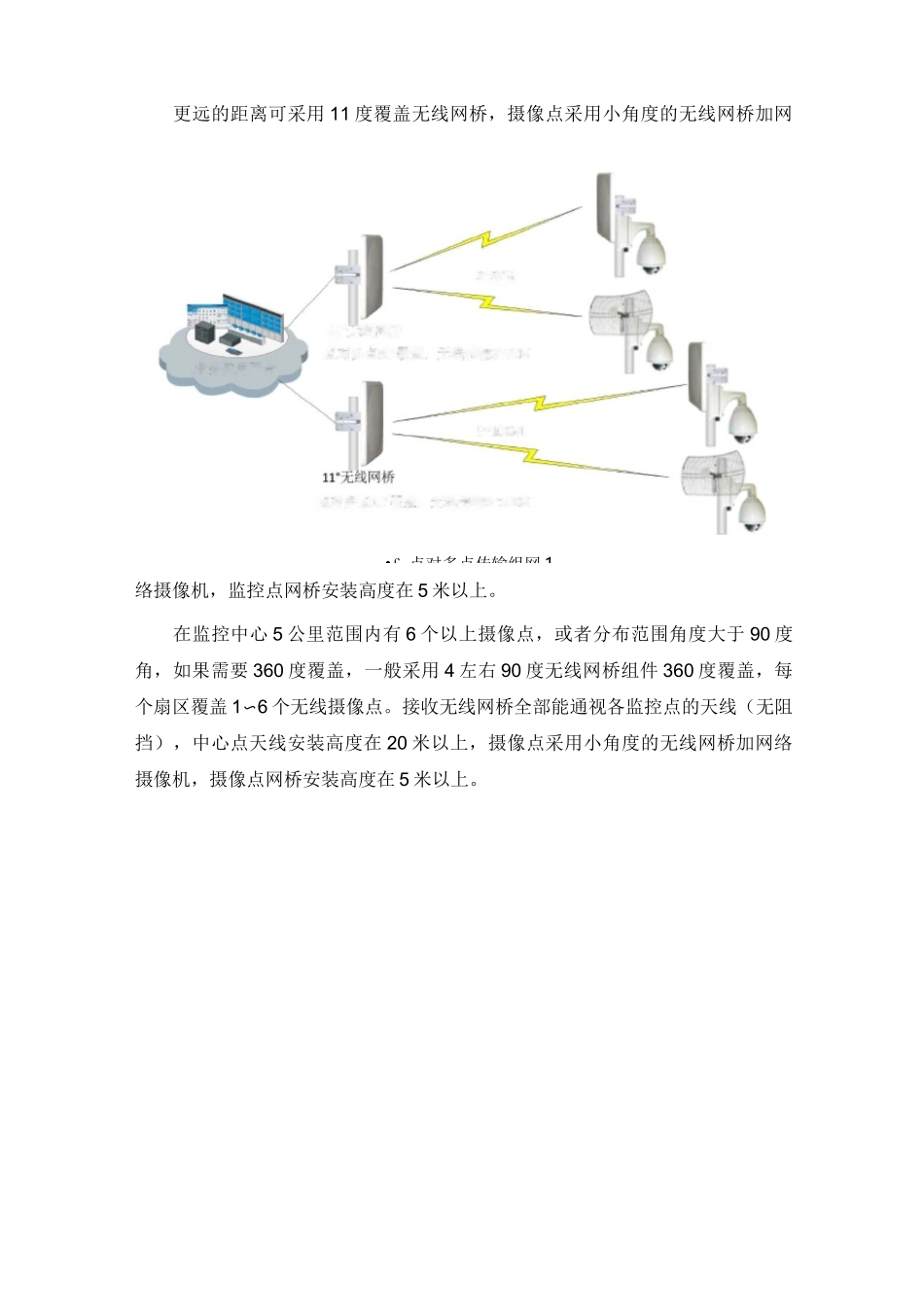

无线传输系统设计11系统概述货场/编组场站中，常因货场站的面积宽广而导致组网困难，采用无线传输技术即可解决有线组网难题，也解决了因网络问题限制监控点的难题。[2系统组成12.1点对点传输组网如果有更多或距离更远的摄像机点位到监控中心，我们可以选择小角度无线网桥做覆盖。一般采用多个11无线网桥组件，也可以选5度无线网桥做覆盖，每个扇区覆盖1〜6个无线摄像机。接收无线网桥全部能通视各监控点的天线（无阻挡），中心点天线安装高度在20米以上，监控点位采用小角度无线网桥加网络摄像机，摄像机安装高度在5米以上。（具体角度依赖于所选用的网桥设备及定向天线）注意：中心天线之间的距离保持Sm以上。,1.点对点传输组网图根据摄像机与发射天线分离安装的特点，发射天线与摄像机采用POE连接,可以把天线置于最高点。.'■■.3.无线点对点传输组网示意图（Switch枪型摄像无线网球NV业务应用平无线网简型摄像.无线点对点传输组网示意图（NVR收集）无线接入图可以把100米范围内的网络摄像机使用交换机或NVR汇聚在一起，再使用无线网桥发送到远点。接收点到各发射天线的距离在100m〜5km，接收点能通视发射天线（无阻挡），接收点的天线安装高度在20米以上。接收点采用11度覆盖无线网桥，发射点也采用无线网桥，一对无线网桥最多支持6个左右摄像点，发射天线与交换机采用POE连接，可以把天线置于最高点。球机1.2.2点对多点传输组网接收点到各摄像点的距离在100m〜3km,接收点能通视各监控点的天线（无阻挡），接收点的天线安装高度在20米以上。接收点采用90度覆盖无线网桥同时最多接收5~6个无线摄像点，摄像点采用小角度的无线网桥和网络摄像机，摄像点安装高度在5米以上。3^5K业务应用mr无纯网轿点对多点如"覆盖，无统点对爭点IV覆盖+无钱传5TCJKI.•£.点对多点传输组网1更远的距离可采用11度覆盖无线网桥，摄像点采用小角度的无线网桥加网络摄像机，监控点网桥安装高度在5米以上。在监控中心5公里范围内有6个以上摄像点，或者分布范围角度大于90度角，如果需要360度覆盖，一般采用4左右90度无线网桥组件360度覆盖，每个扇区覆盖1〜6个无线摄像点。接收无线网桥全部能通视各监控点的天线（无阻挡），中心点天线安装高度在20米以上，摄像点采用小角度的无线网桥加网络摄像机，摄像点网桥安装高度在5米以上。9I90°无墟网桥妙无线网桥无线网桥接人中心机烏交换：，吟点对多点传输组1.2.3中继传输组网接入网桥向远端监控点提供接入无线通道，1个360°全向无线覆盖的中继基站由4个90°的网桥组成，4个接入网桥通过交换机连接在一起。下图为综合应用的拓扑结构，含有多种接收方式，适用于应用场景比较复杂的应用场景。：■■./.中继传输组网图13系统优势131监控点位部署灵活。传统有线网络中，网络设施的安放位置会受网络位置的限制，而无线局域网则不同，在无线信号所覆盖区域内的任何一个位置都可以方便地接入网络，这是传统有线网络所无法比拟的。无线网络中的终端通过无线方式进行通信，在任何地方都能提供实时的信息服务，摆脱了线缆的束缚，增强了可移动性。13.2易于组网和调整对于传统有线网络来说，网络地点或网络拓扑的改变通常意味着重建。对于有线网络而言，重新组网是一个费时、费力、琐碎的过程，无线局域网可以把上述过程变得容易而简单，在需要时可以随时建立临时网络，而不依赖有线骨干网。在无线局域网中增加无线接入点就可以增大用户数量和覆盖范围，并且允许在较大范围内进行漫游。1.3.3安装方便无线局域网可以省去复杂的网络布线的工作，通常情况下，只需要安装若干个接入点设备就可以了，就可以建立覆盖一定区域的局域网络。1.3.4故障定位容易有线网络线路由于金属接头生锈、渗水、人为地意外地切断或者网络的联接不良而造成中断，线路失效，可能破坏网络的数据交换，检查问题往往需要很长时间。而无线网络则不存在这些问题，容易定位故障，仅需重启或更换故障设备就可以恢复网络。14主要产品选型!4.1DS-3WF03C参数描述频率范围：5475~5825Mhz(可扩展至4920~6100Mhz)发射功率：+27dBm推荐使用条件：<=3公里，1~5个高清网络摄像机天线参数：+15dBi、双极性、水平...
