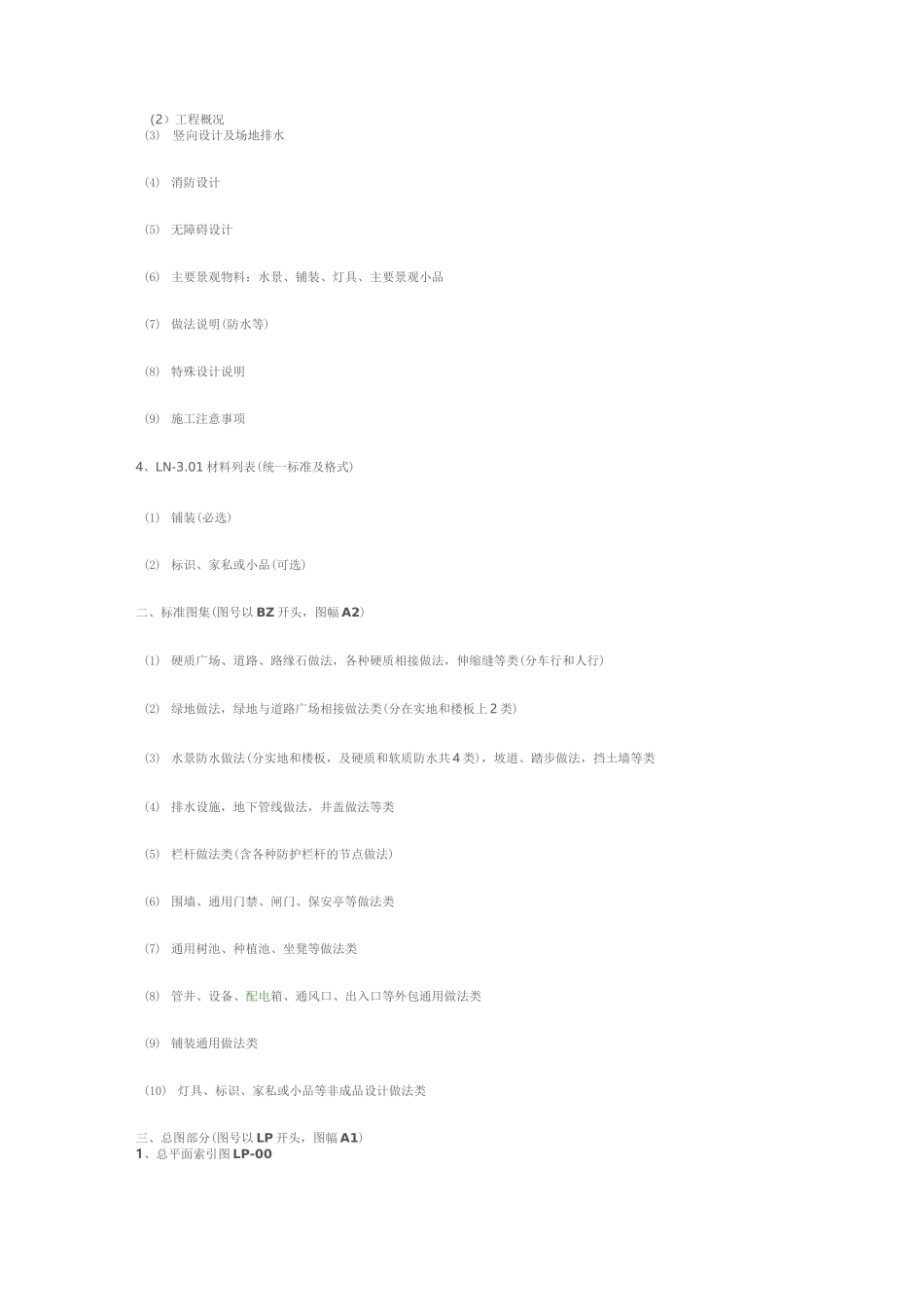

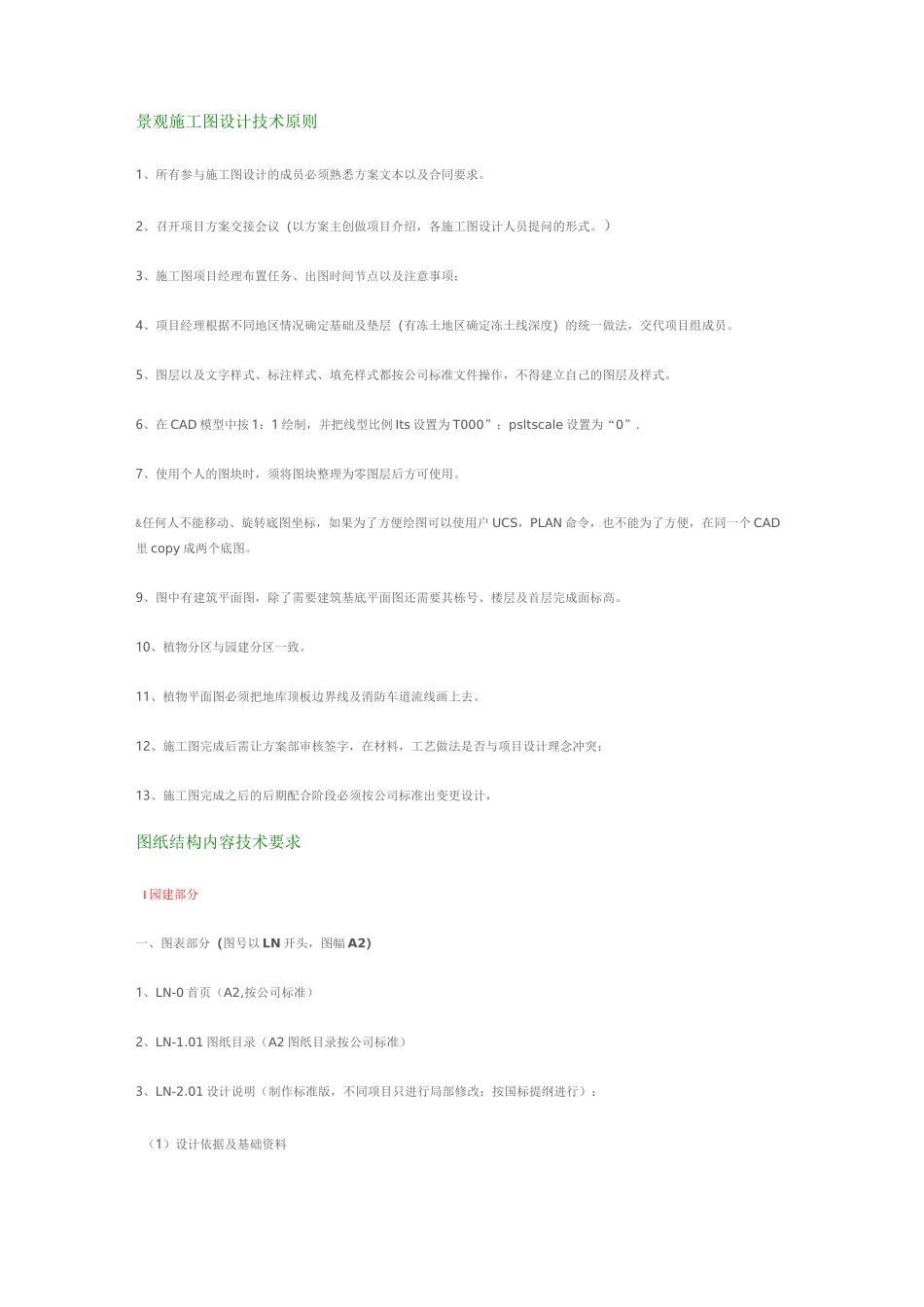

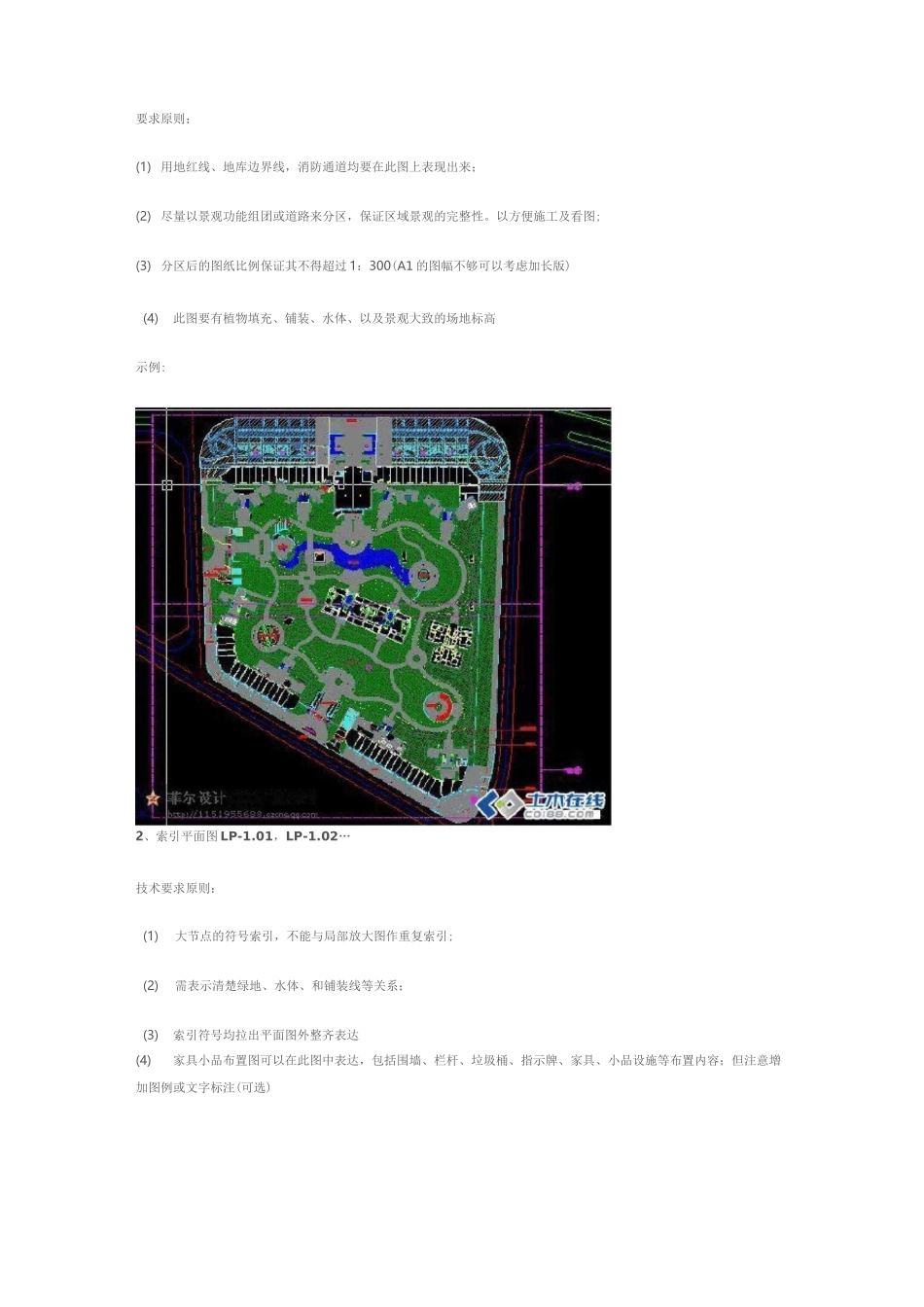

景观施工图设计技术原则1、所有参与施工图设计的成员必须熟悉方案文本以及合同要求。2、召开项目方案交接会议（以方案主创做项目介绍，各施工图设计人员提问的形式。）3、施工图项目经理布置任务、出图时间节点以及注意事项；4、项目经理根据不同地区情况确定基础及垫层（有冻土地区确定冻土线深度）的统一做法，交代项目组成员。5、图层以及文字样式、标注样式、填充样式都按公司标准文件操作，不得建立自己的图层及样式。6、在CAD模型中按1：1绘制，并把线型比例Its设置为T000”；psltscale设置为“0”.7、使用个人的图块时，须将图块整理为零图层后方可使用。&任何人不能移动、旋转底图坐标，如果为了方便绘图可以使用户UCS，PLAN命令，也不能为了方便，在同一个CAD里copy成两个底图。9、图中有建筑平面图，除了需要建筑基底平面图还需要其栋号、楼层及首层完成面标高。10、植物分区与园建分区一致。11、植物平面图必须把地库顶板边界线及消防车道流线画上去。12、施工图完成后需让方案部审核签字，在材料，工艺做法是否与项目设计理念冲突；13、施工图完成之后的后期配合阶段必须按公司标准出变更设计，图纸结构内容技术要求I园建部分一、图表部分（图号以LN开头，图幅A2）1、LN-0首页（A2,按公司标准）2、LN-1.01图纸目录（A2图纸目录按公司标准）3、LN-2.01设计说明（制作标准版，不同项目只进行局部修改；按国标提纲进行）：（1）设计依据及基础资料（2）工程概况(3)竖向设计及场地排水(4)消防设计(5)无障碍设计(6)主要景观物料：水景、铺装、灯具、主要景观小品(7)做法说明(防水等)(8)特殊设计说明(9)施工注意事项4、LN-3.01材料列表(统一标准及格式)(1)铺装(必选)(2)标识、家私或小品(可选)二、标准图集(图号以BZ开头，图幅A2)(1)硬质广场、道路、路缘石做法，各种硬质相接做法，伸缩缝等类(分车行和人行)(2)绿地做法，绿地与道路广场相接做法类(分在实地和楼板上2类)(3)水景防水做法(分实地和楼板，及硬质和软质防水共4类)，坡道、踏步做法，挡土墙等类(4)排水设施，地下管线做法，井盖做法等类(5)栏杆做法类(含各种防护栏杆的节点做法)(6)围墙、通用门禁、闸门、保安亭等做法类(7)通用树池、种植池、坐凳等做法类(8)管井、设备、配电箱、通风口、出入口等外包通用做法类(9)铺装通用做法类(10)灯具、标识、家私或小品等非成品设计做法类三、总图部分(图号以LP开头，图幅A1)1、总平面索引图LP-00-FEELLWAYS要求原则：(1)用地红线、地库边界线，消防通道均要在此图上表现出来；(2)尽量以景观功能组团或道路来分区，保证区域景观的完整性。以方便施工及看图;(3)分区后的图纸比例保证其不得超过1：300(A1的图幅不够可以考虑加长版)(4)此图要有植物填充、铺装、水体、以及景观大致的场地标高示例:2、索引平面图LP-1.01，LP-1.02…技术要求原则：(1)大节点的符号索引，不能与局部放大图作重复索引;(2)需表示清楚绿地、水体、和铺装线等关系；(3)索引符号均拉出平面图外整齐表达(4)家具小品布置图可以在此图中表达，包括围墙、栏杆、垃圾桶、指示牌、家具、小品设施等布置内容；但注意增加图例或文字标注(可选)：、.•净谑跃：0•隹4也越関飞-「丄”.-；.x'y=.^95£i^SKia.ees1*-斗|送i.也3、定位平面图LP-2.01,LP-2.02…技术要求原则：(1)含大定位和控制点；需注意标注清楚与道路定位、建筑轴线之间的关系；(2)已经有索引的“局部放大详图”的区域不需重复定位，以免与局部图冲突(3)尽量以尺寸定位为主，必要时才使用坐标点；(4)尺寸尽量标三道，尽量在平面图外整齐表达，图内尺寸标注尽量不压线，需保证打印效果清楚;(5)不需表示铺装线，只需表示绿地和水体填充示例图片4、竖向及排水平面图LP-3.01,LP-3.02-.技术要求原则：（已经有索引“局部放大详图”的区域不需重复标高，只需有大控制点标高即可，以免与局部图冲突;不需表示铺装线，只需表示绿地和水体填充；除特殊要求外，均标完成面标高）：（1）道路标高：标交叉点、转弯点、变坡点标高，坡度、坡长及坡向；若无道路剖面可表示横断面坡向时，也需标明;需有道路中心线。（2）场地（硬地）标高：仅标控制点标高和坡向，不...
