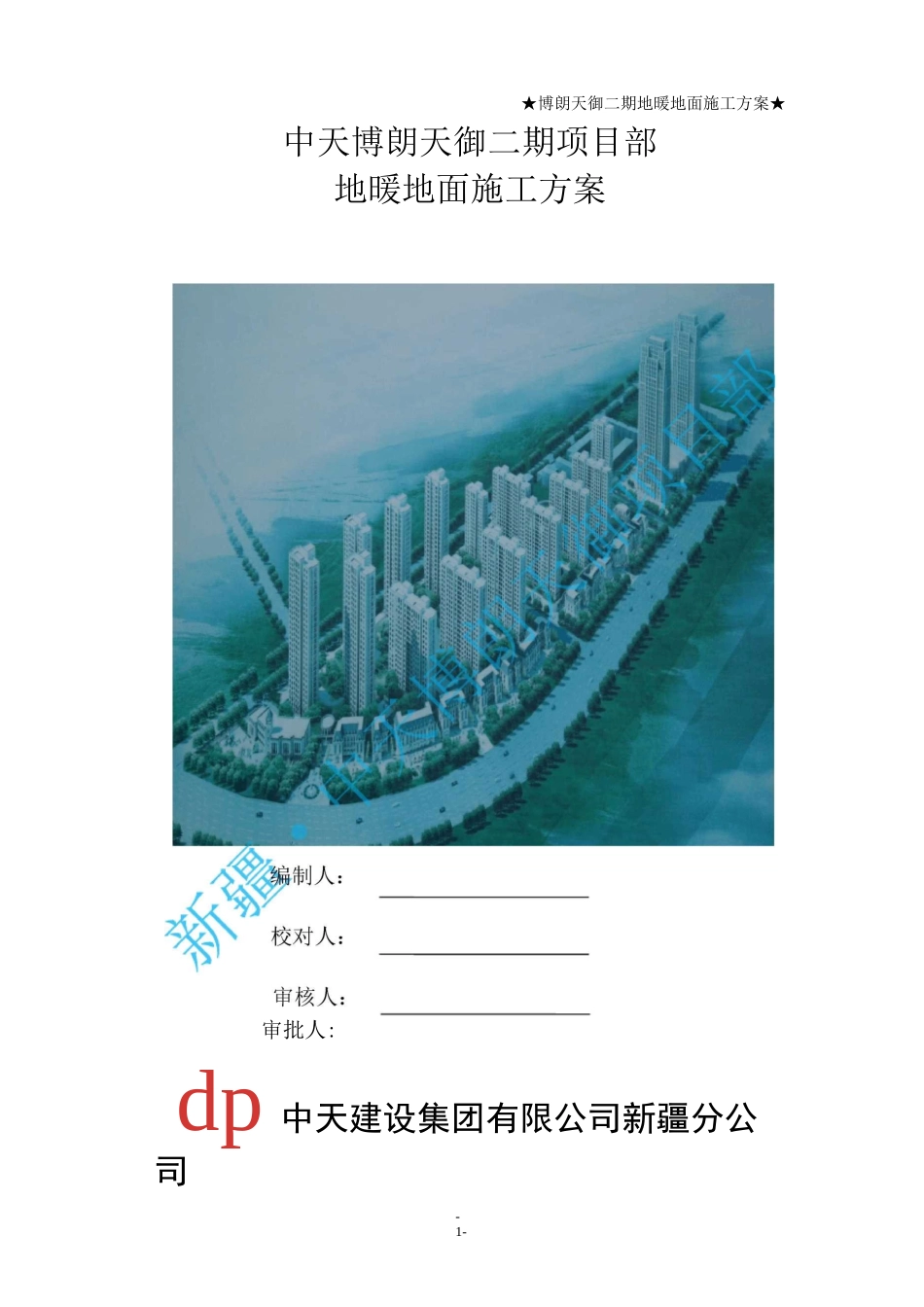

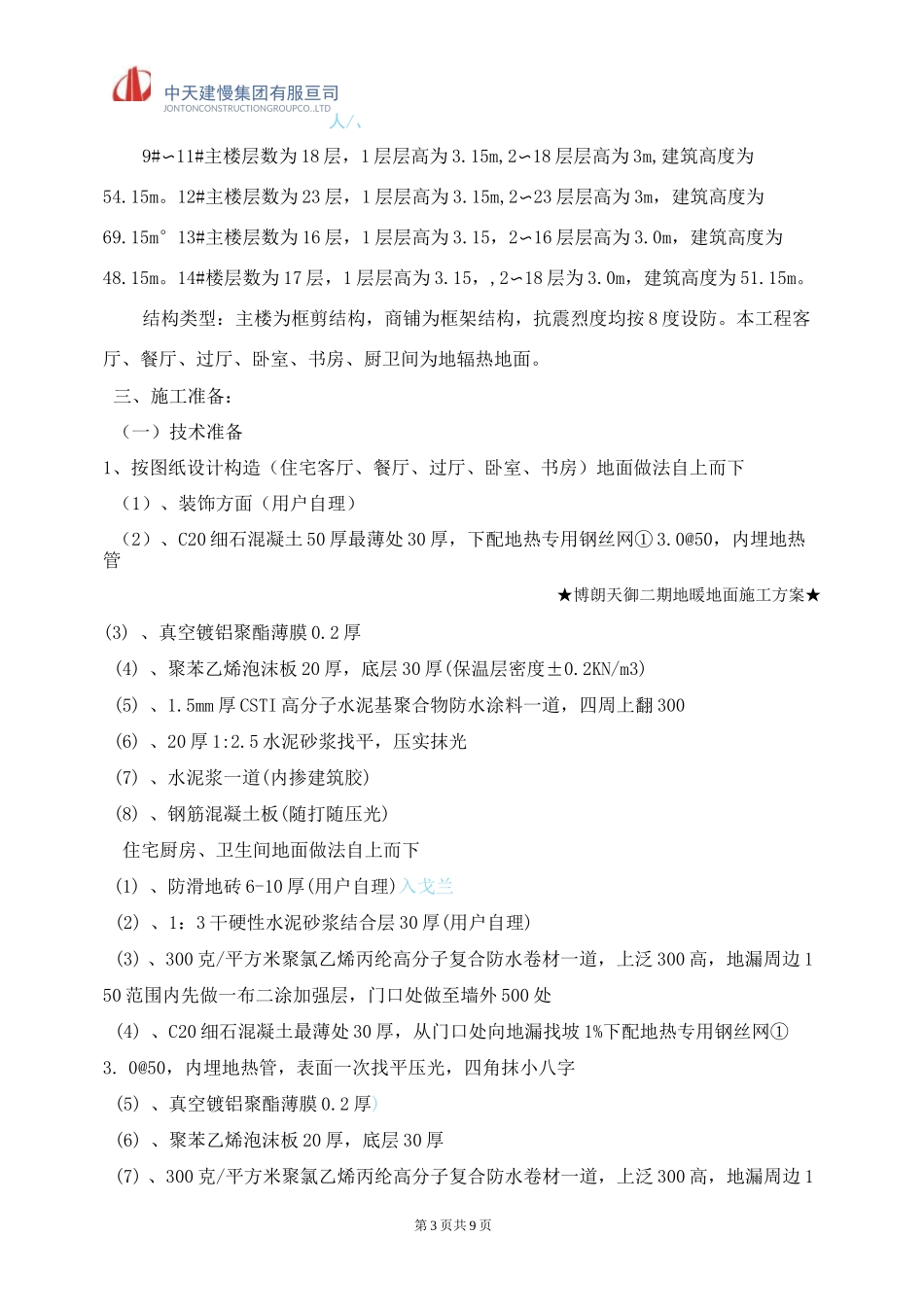

-1-★博朗天御二期地暖地面施工方案★中天博朗天御二期项目部地暖地面施工方案审批人:dp中天建设集团有限公司新疆分公司中天建慢集团有服亘司JONTONCONSTRUCTIONGROUPCO..LTD第2页共9页★博朗天御二期地暖地面施工方案★一、编制依据二、工程概况2三、施工准备四、施工部署和施工工艺6中天建慢集团有服亘司JONTONCONSTRUCTIONGROUPCO..LTD第3页共9页人/、9#〜11#主楼层数为18层，1层层高为3.15m,2〜18层层高为3m,建筑高度为54.15m。12#主楼层数为23层，1层层高为3.15m,2〜23层层高为3m，建筑高度为69.15m°13#主楼层数为16层，1层层高为3.15，2〜16层层高为3.0m，建筑高度为48.15m。14#楼层数为17层，1层层高为3.15，,2〜18层为3.0m，建筑高度为51.15m。结构类型：主楼为框剪结构，商铺为框架结构，抗震烈度均按8度设防。本工程客厅、餐厅、过厅、卧室、书房、厨卫间为地辐热地面。三、施工准备：（一）技术准备1、按图纸设计构造（住宅客厅、餐厅、过厅、卧室、书房）地面做法自上而下（1）、装饰方面（用户自理）（2）、C20细石混凝土50厚最薄处30厚，下配地热专用钢丝网①3.0@50，内埋地热管★博朗天御二期地暖地面施工方案★(3)、真空镀铝聚酯薄膜0.2厚(4)、聚苯乙烯泡沫板20厚，底层30厚(保温层密度±0.2KN/m3)(5)、1.5mm厚CSTI高分子水泥基聚合物防水涂料一道，四周上翻300(6)、20厚1:2.5水泥砂浆找平，压实抹光(7)、水泥浆一道(内掺建筑胶)(8)、钢筋混凝土板(随打随压光)住宅厨房、卫生间地面做法自上而下(1)、防滑地砖6-10厚(用户自理)入戈兰(2)、1：3干硬性水泥砂浆结合层30厚(用户自理)(3)、300克/平方米聚氯乙烯丙纶高分子复合防水卷材一道，上泛300高，地漏周边150范围内先做一布二涂加强层，门口处做至墙外500处(4)、C20细石混凝土最薄处30厚，从门口处向地漏找坡1%下配地热专用钢丝网①3.0@50，内埋地热管，表面一次找平压光，四角抹小八字(5)、真空镀铝聚酯薄膜0.2厚)(6)、聚苯乙烯泡沫板20厚，底层30厚(7)、300克/平方米聚氯乙烯丙纶高分子复合防水卷材一道，上泛300高，地漏周边1中天建慢集团有服亘司JONTONCONSTRUCTIONGROUPCO..LTD第4页共9页50范围内先做一布二涂加强层，门口处做至墙外500处(8)、20厚1:2.5水泥砂浆找平，压实抹光(9)、水泥浆一道(内掺建筑胶)(10)、钢筋混凝土楼板(随打压光)2、地暖管铺设完工后，先进行气压试验，确定不漏后供暖管再进行水压试验，自检后，报监理部门进行检验。3、复核结构与建筑标高差是否满足各构造层总厚度及找坡的要求。4、实测楼层结构标高，根据实测调整建筑地面的做法或依实际标高。结构误差较大的应做适当处理，如局部剔凿，局部增加细石混凝土找平层等；5、伸缩缝在C20细石混凝土填充层，四周与墙交接处留10宽缝填聚苯乙烯泡沫条。面积超过30平或长度超过6m,C20细石混凝土层需分仓跳格施工，每格W6m,留16宽缝内嵌聚苯泡沫条。6、施工前应编制施工方案和进行技术交底，必要时应先做样板间，经业主(监理)或★博朗天御二期地暖地面施工方案★设计认可后再大面积施工。（二）材料和主要机具主要材料机具设备（1）主要材料C20细石混凝土地暖管材：①20X2.0的HK-PPR管，耐温80°C，耐压1.2MPa保温板：20厚聚苯乙烯板，容重=20kg/m3。钢丝网：规格：①3.0mm，网格：50X50mm辐射膜：真空镀铝聚酯薄膜0.2厚混凝土搅拌机、三相异步磨光机、平板式振动器、机动翻斗车、切缝机等。（2）主要工具平锹、铁滚筒、木抹子、铁抹子、长刮杠、2m靠尺、水平尺、小桶、筛孔为5mm的筛子、Jr钢丝刷、笤帚、手推胶轮车等。（二）作业条件1、墙面上弹好+500mm标高水平线或+1000mm标高水平线。中天建慢集团有服亘司JONTONCONSTRUCTIONGROUPCO..LTD第5页共9页2、地暖管施工完成，并经过打压检测符合要求，经监理、甲方验收合格后方可进行下一道工序。同时做好隐蔽资料。3、浇筑前一天，在作业面上铺好18mm厚无钉木胶合板，工人推手推车必须在上面木胶合板行走，严禁在地暖管上推车，以免损坏地暖管。5、根据标高控制线提前将找平灰饼做好，控制平整度。6、浇筑前提前联系好混凝土搅拌站，确保细石混凝土的供给。7、预埋件、各种管道及地漏等已安...
