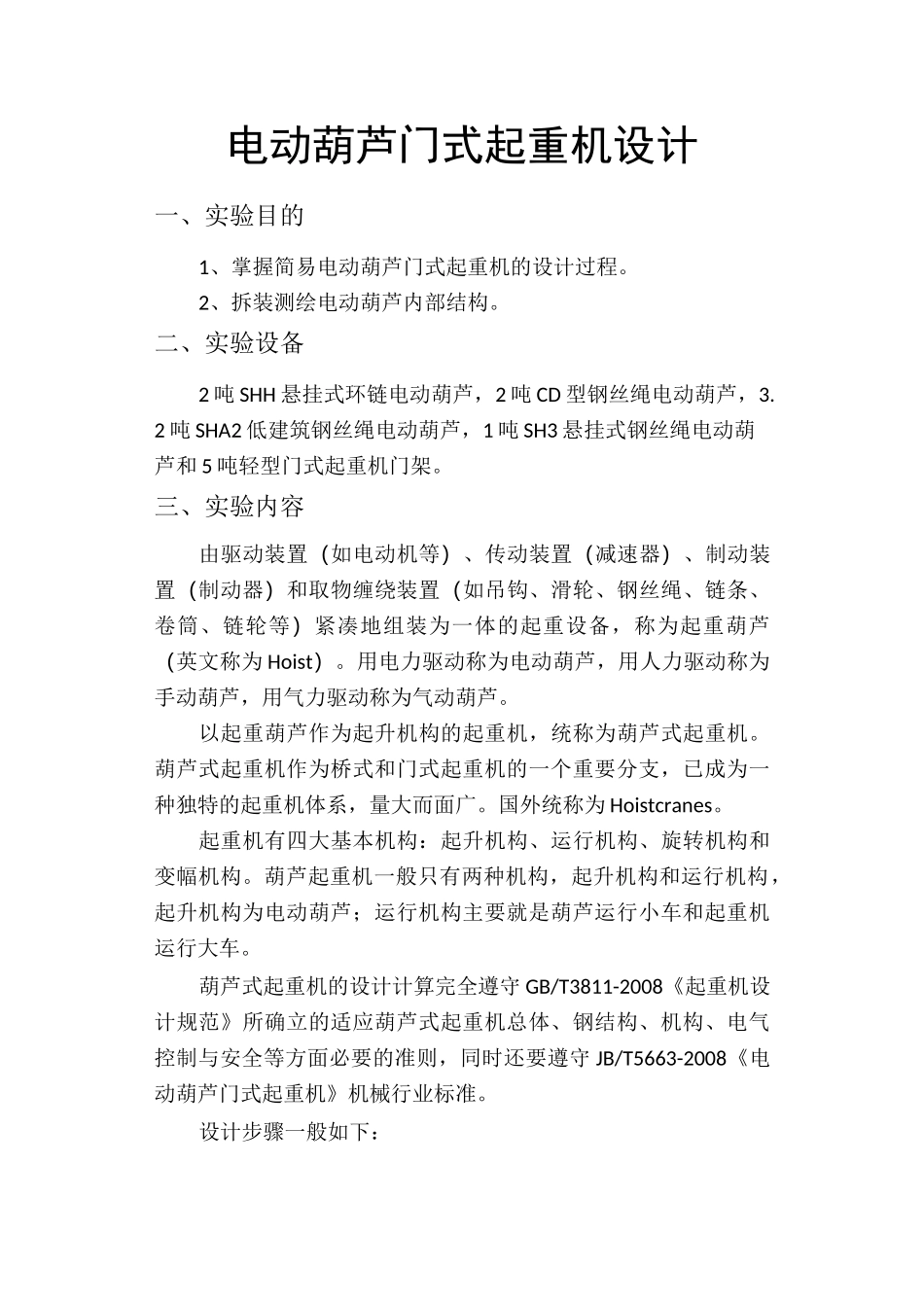

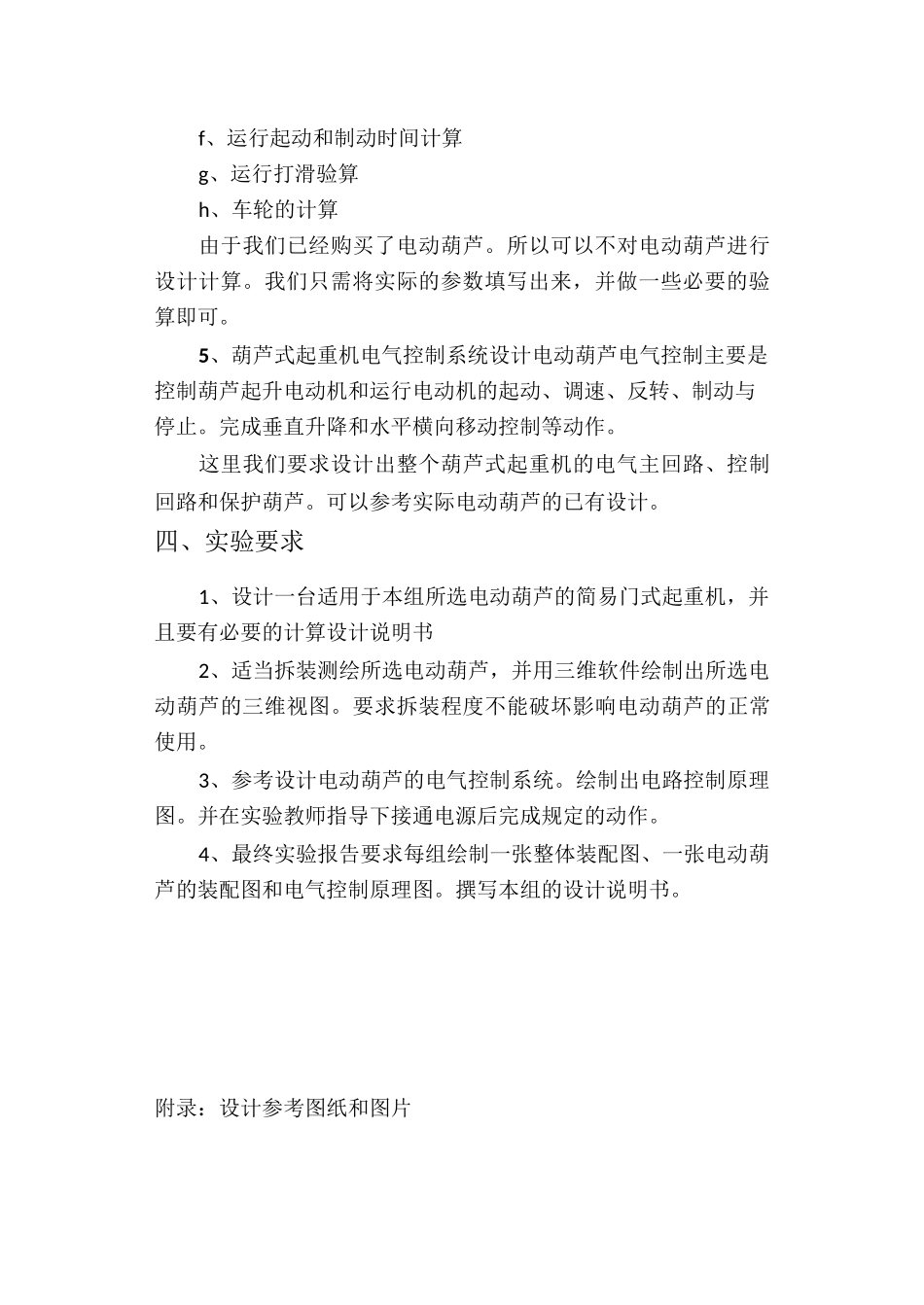

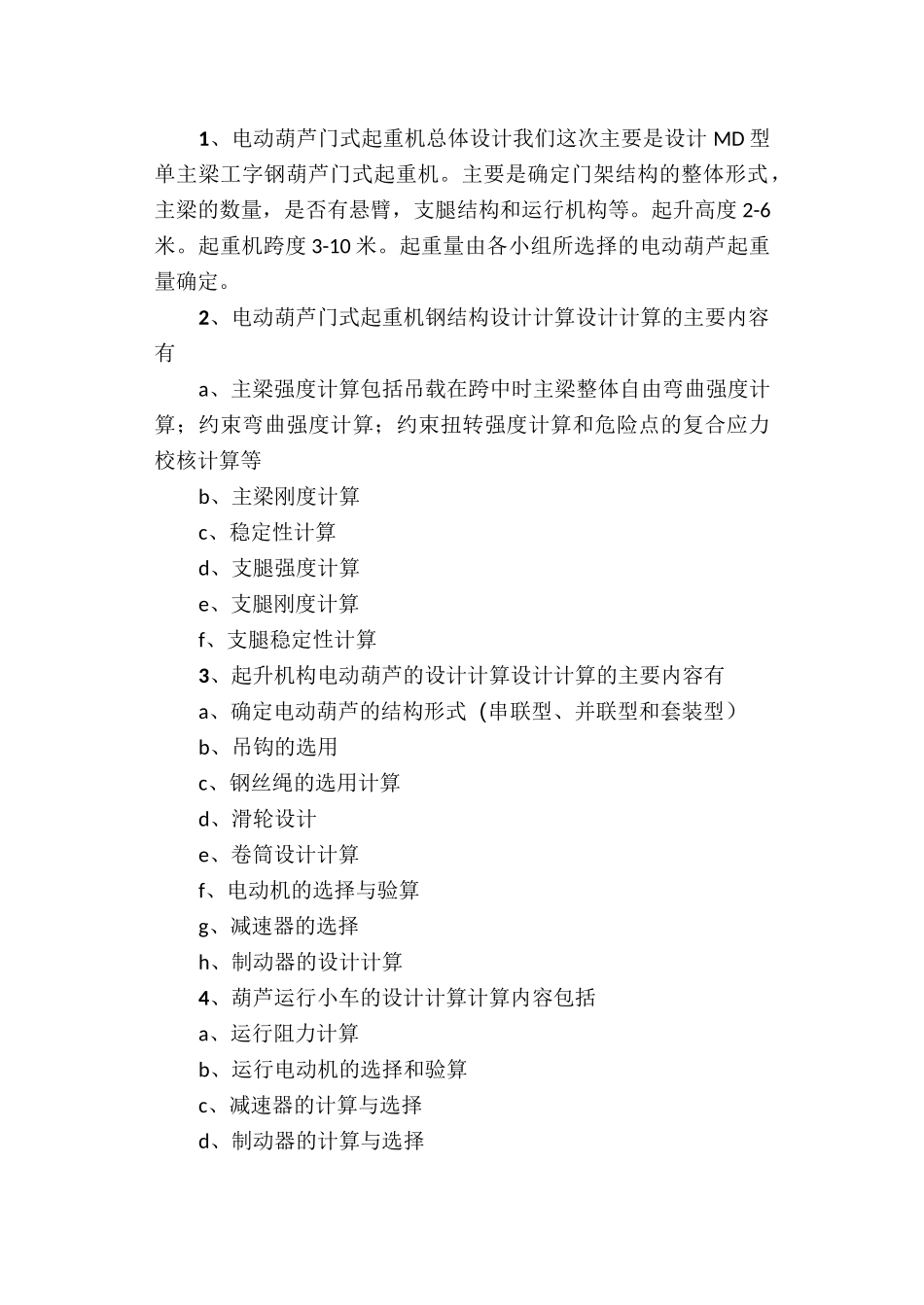

电动葫芦门式起重机设计一、实验目的1、掌握简易电动葫芦门式起重机的设计过程。2、拆装测绘电动葫芦内部结构。二、实验设备2吨SHH悬挂式环链电动葫芦，2吨CD型钢丝绳电动葫芦，3.2吨SHA2低建筑钢丝绳电动葫芦，1吨SH3悬挂式钢丝绳电动葫芦和5吨轻型门式起重机门架。三、实验内容由驱动装置（如电动机等）、传动装置（减速器）、制动装置（制动器）和取物缠绕装置（如吊钩、滑轮、钢丝绳、链条、卷筒、链轮等）紧凑地组装为一体的起重设备，称为起重葫芦（英文称为Hoist）。用电力驱动称为电动葫芦，用人力驱动称为手动葫芦，用气力驱动称为气动葫芦。以起重葫芦作为起升机构的起重机，统称为葫芦式起重机。葫芦式起重机作为桥式和门式起重机的一个重要分支，已成为一种独特的起重机体系，量大而面广。国外统称为Hoistcranes。起重机有四大基本机构：起升机构、运行机构、旋转机构和变幅机构。葫芦起重机一般只有两种机构，起升机构和运行机构，起升机构为电动葫芦；运行机构主要就是葫芦运行小车和起重机运行大车。葫芦式起重机的设计计算完全遵守GB/T3811-2008《起重机设计规范》所确立的适应葫芦式起重机总体、钢结构、机构、电气控制与安全等方面必要的准则，同时还要遵守JB/T5663-2008《电动葫芦门式起重机》机械行业标准。设计步骤一般如下：1、电动葫芦门式起重机总体设计我们这次主要是设计MD型单主梁工字钢葫芦门式起重机。主要是确定门架结构的整体形式，主梁的数量，是否有悬臂，支腿结构和运行机构等。起升高度2-6米。起重机跨度3-10米。起重量由各小组所选择的电动葫芦起重量确定。2、电动葫芦门式起重机钢结构设计计算设计计算的主要内容有a、主梁强度计算包括吊载在跨中时主梁整体自由弯曲强度计算；约束弯曲强度计算；约束扭转强度计算和危险点的复合应力校核计算等b、主梁刚度计算c、稳定性计算d、支腿强度计算e、支腿刚度计算f、支腿稳定性计算3、起升机构电动葫芦的设计计算设计计算的主要内容有a、确定电动葫芦的结构形式（串联型、并联型和套装型）b、吊钩的选用c、钢丝绳的选用计算d、滑轮设计e、卷筒设计计算f、电动机的选择与验算g、减速器的选择h、制动器的设计计算4、葫芦运行小车的设计计算计算内容包括a、运行阻力计算b、运行电动机的选择和验算c、减速器的计算与选择d、制动器的计算与选择f、运行起动和制动时间计算g、运行打滑验算h、车轮的计算由于我们已经购买了电动葫芦。所以可以不对电动葫芦进行设计计算。我们只需将实际的参数填写出来，并做一些必要的验算即可。5、葫芦式起重机电气控制系统设计电动葫芦电气控制主要是控制葫芦起升电动机和运行电动机的起动、调速、反转、制动与停止。完成垂直升降和水平横向移动控制等动作。这里我们要求设计出整个葫芦式起重机的电气主回路、控制回路和保护葫芦。可以参考实际电动葫芦的已有设计。四、实验要求1、设计一台适用于本组所选电动葫芦的简易门式起重机，并且要有必要的计算设计说明书2、适当拆装测绘所选电动葫芦，并用三维软件绘制出所选电动葫芦的三维视图。要求拆装程度不能破坏影响电动葫芦的正常使用。3、参考设计电动葫芦的电气控制系统。绘制出电路控制原理图。并在实验教师指导下接通电源后完成规定的动作。4、最终实验报告要求每组绘制一张整体装配图、一张电动葫芦的装配图和电气控制原理图。撰写本组的设计说明书。附录：设计参考图纸和图片感*52:一Ks♦出o.vJ=+g0■=•■/■g■e*DAEc;z5i:-M.I言22s■£T"*N"■--■-■*-一-'L---一1fuTbsu"!■>?MLK■»■ssrnsi堆:IIJrs：5:r目:=■rj£nt=二Jt6nor—•口■_■EC«-JLdr-七02S6q*usr■si1Zs-i=M■rr^S■--号-jJir->"r
