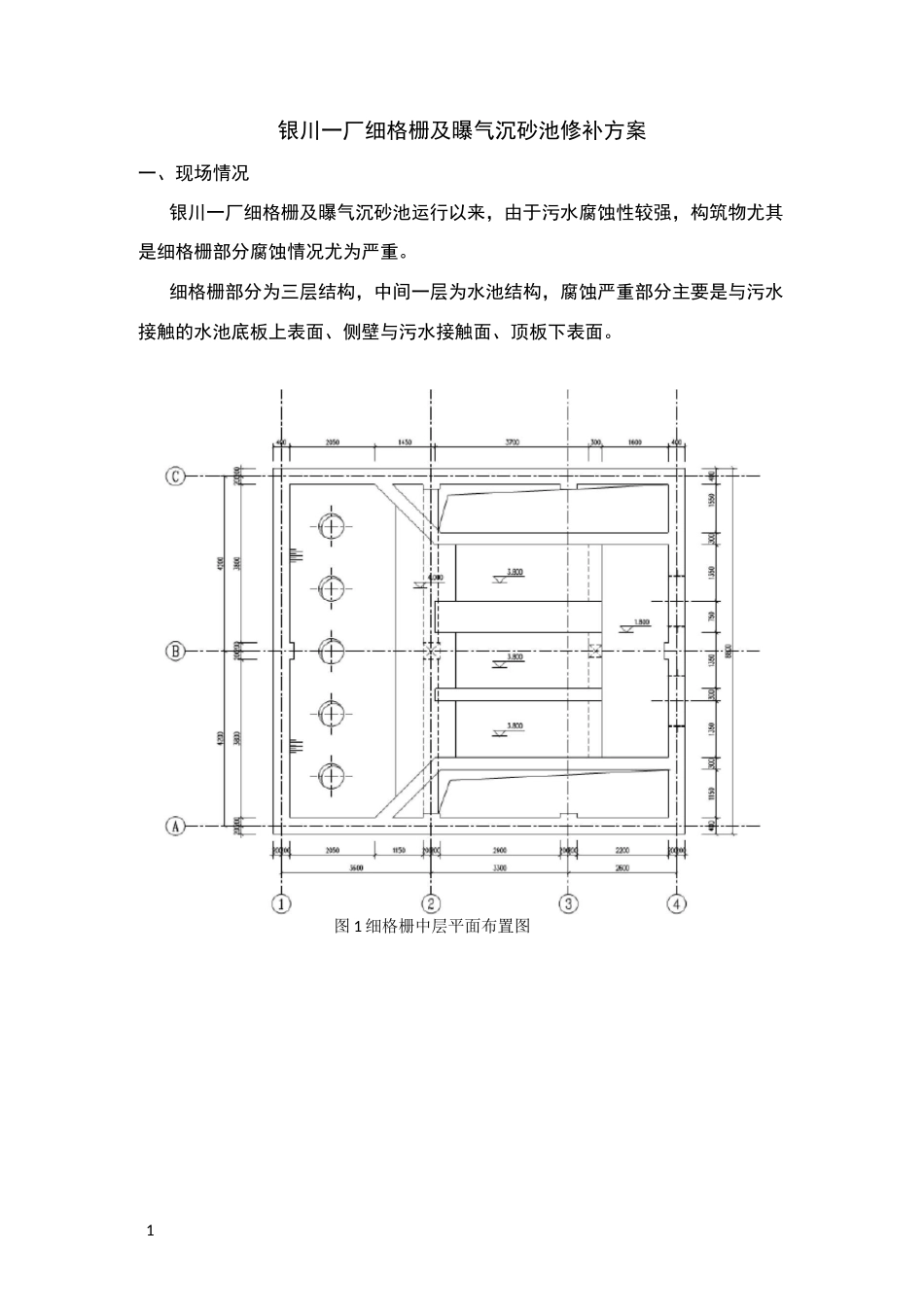

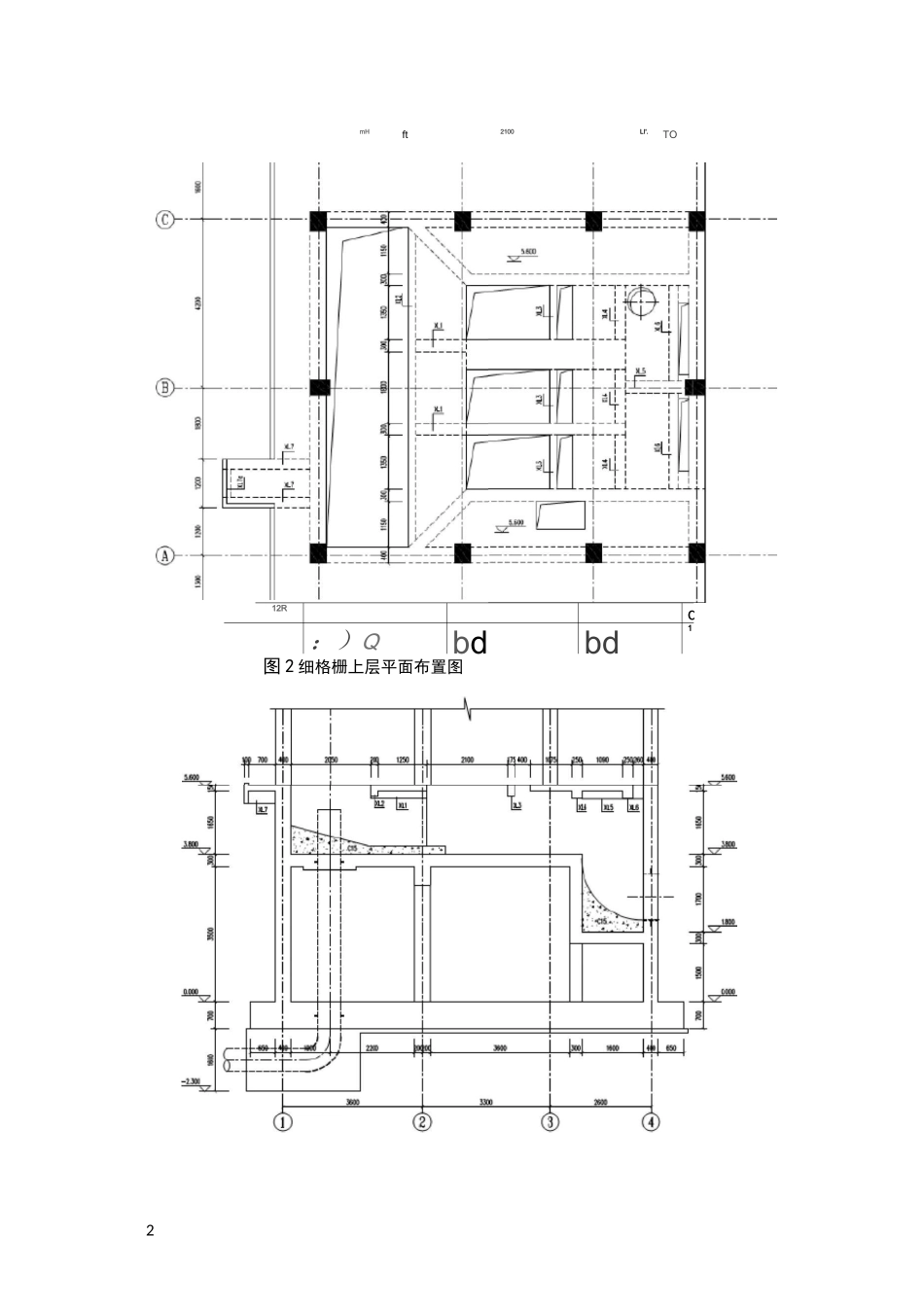

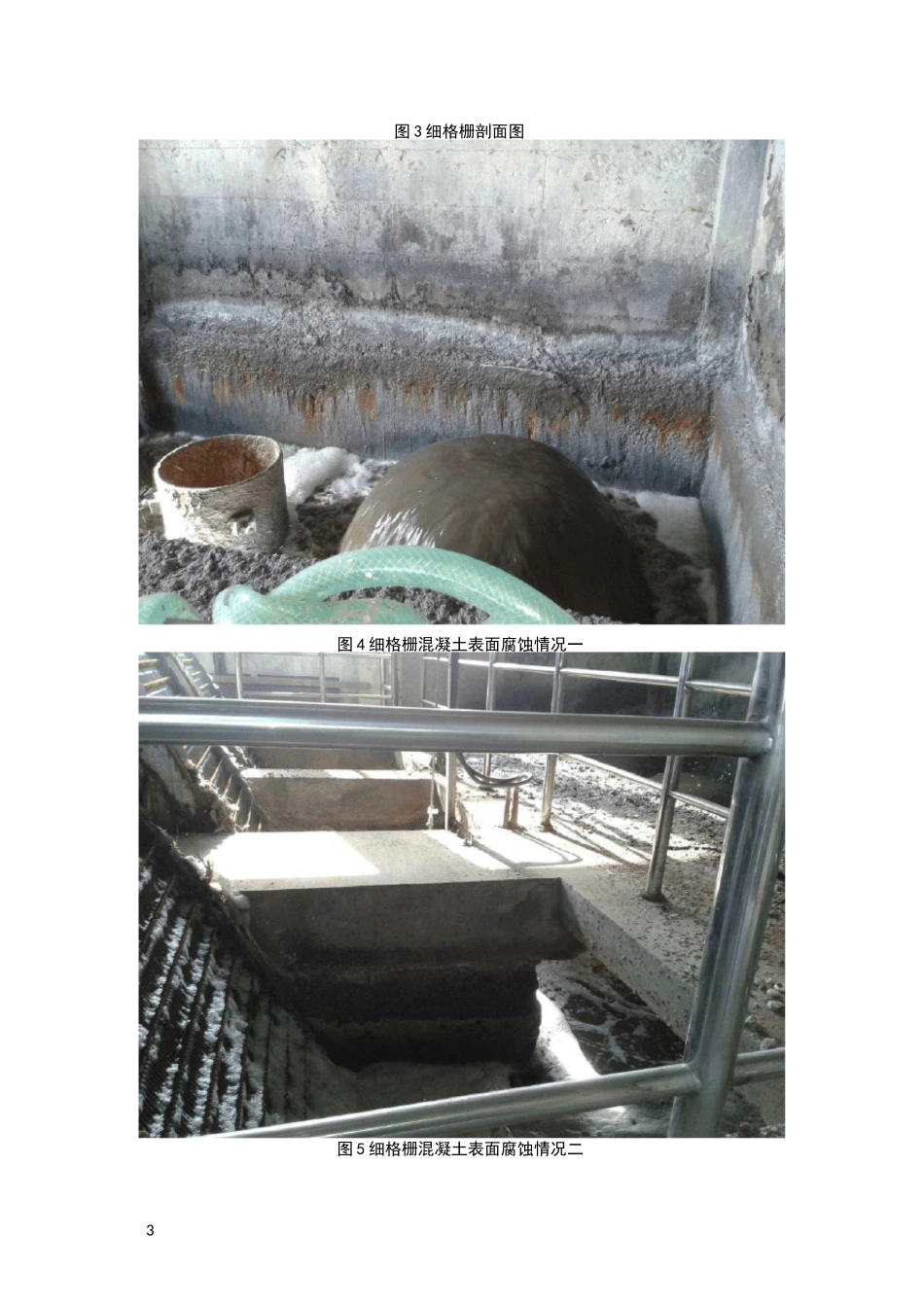

1银川一厂细格栅及曝气沉砂池修补方案一、现场情况银川一厂细格栅及曝气沉砂池运行以来，由于污水腐蚀性较强，构筑物尤其是细格栅部分腐蚀情况尤为严重。细格栅部分为三层结构，中间一层为水池结构，腐蚀严重部分主要是与污水接触的水池底板上表面、侧壁与污水接触面、顶板下表面。图1细格栅中层平面布置图212Rds：）Qbdbd1图2细格栅上层平面布置图mHft2100LI'.TO3图3细格栅剖面图图4细格栅混凝土表面腐蚀情况一图5细格栅混凝土表面腐蚀情况二4图6细格栅混凝土表面腐蚀情况三图7细格栅混凝土表面腐蚀情况四由于混凝土表面腐蚀严重，需进行修复，根据现场情况，制定如下2个底板混凝土修复做法见图9。5方案。二、方案一该修复方案采用防腐砂浆内衬修复已腐蚀混凝土表面，再在已修复混凝土表层设置环氧树脂玻璃钢防腐涂层作为防腐层。1.施工步骤该方案分为以下三个步骤：1)凿除已腐蚀表面混凝土；2)凿除部分采用铝质防腐胶固料制作的防腐砂浆内衬修复；3)砂浆表层设置环氧树脂玻璃钢防腐涂层。2.技术要求环氧树脂玻璃钢防腐涂层技术要求如下：水池侧壁和底板：采用环氧树脂玻璃钢，厚度$5mm；顶板底面做法：采用环氧树脂玻璃钢，厚度$3mm。根据《工业建筑防腐蚀设计规范》第条，玻璃钢的增强材料应采用玻璃纤维毡或玻璃纤维毡与玻璃纤维布复合；复合时的富胶层厚度不应小于玻璃钢厚度的1/3。玻璃纤维布的含胶量不小于45％，玻璃纤维短切毡的含胶量不小于70％，玻璃纤维表面毡的含胶量不小于90％。同时上述所用材料要求不得低于国家和行业标准。玻璃钢增强材料与富胶层的层数由施工单位在满足总厚度条件下自行确定。3.具体修复范围1)底板上表面底板上表面根据标高不同，分为三个区域。区域一为素混凝土填充部分，标高~；区域二为混凝土底板，标高；区域三为素混凝土填充部分，标高~。6图8底板修复区域示意图图9底板混凝土修复做法二图11池壁混凝土修复做法72）侧壁与污水接触面水池侧壁与污水接触面腐蚀也较为严重，需进行修复，具体范围如图10所示，粗线为需要修复的混凝土池壁表面，标高为从底板顶面至顶板底面。图10池壁修复区域示意图水池侧壁修复做法见图11。\凿除翘鞠1瀛士賊土池堕y/辭巍滋竝L榊作的歸瞬朋修复\J■⑧吨9朋283）顶板下表面该部分包括顶板下表面，顶板梁下表面及侧面，表面混凝土腐蚀较为严重,均需要进行修复。片轴打naa|n”幵II面iH图12顶板下表面修复区域示意图顶板及顶板梁表层混凝土修复做法见图13、14。上凝*J-J松疏「间士衣9采卿质酬胶固料制作般斛紘衬修复图13顶板下表面混凝土修复做法獭上顶板加板梁图14顶板梁处表面混凝土修复做法.三、方案二MLL14SI：bML!111!nm⑧—一说Jfr丄/F!L4r-g"s'二:K1IraJJI210该方案中水池底板及顶板修复方案同方案一，凿除腐蚀严重的表面混凝土，凿除部分采用铝质防腐胶固料制作的防腐砂浆内衬修复。砂浆达到强度后，表层设置环氧树脂玻璃钢防腐涂层，修复步骤及技术要求见方案一中相关部分。水池侧壁修复采用不锈钢板作为砂浆浇筑外模及防腐层。池壁修复区域同方案致，见图15。2im图15池壁修复区域示意图具体修复做法见图16,分为以下几个步骤：1）凿除腐蚀严重的表面混凝土；2）池壁下部表面设置6mm厚SS304不锈钢板，采用不锈钢螺栓与混凝土连接，中间空隙采用防腐砂浆填充密实。3）池壁上部350mm范围内采用防腐砂浆粉刷修复，表面设置玻璃钢防腐层,做法同顶板底面，可与顶板底面修复一起施工。=©-——©-T屮©-——©-一一--「，r—一_一」.I11
