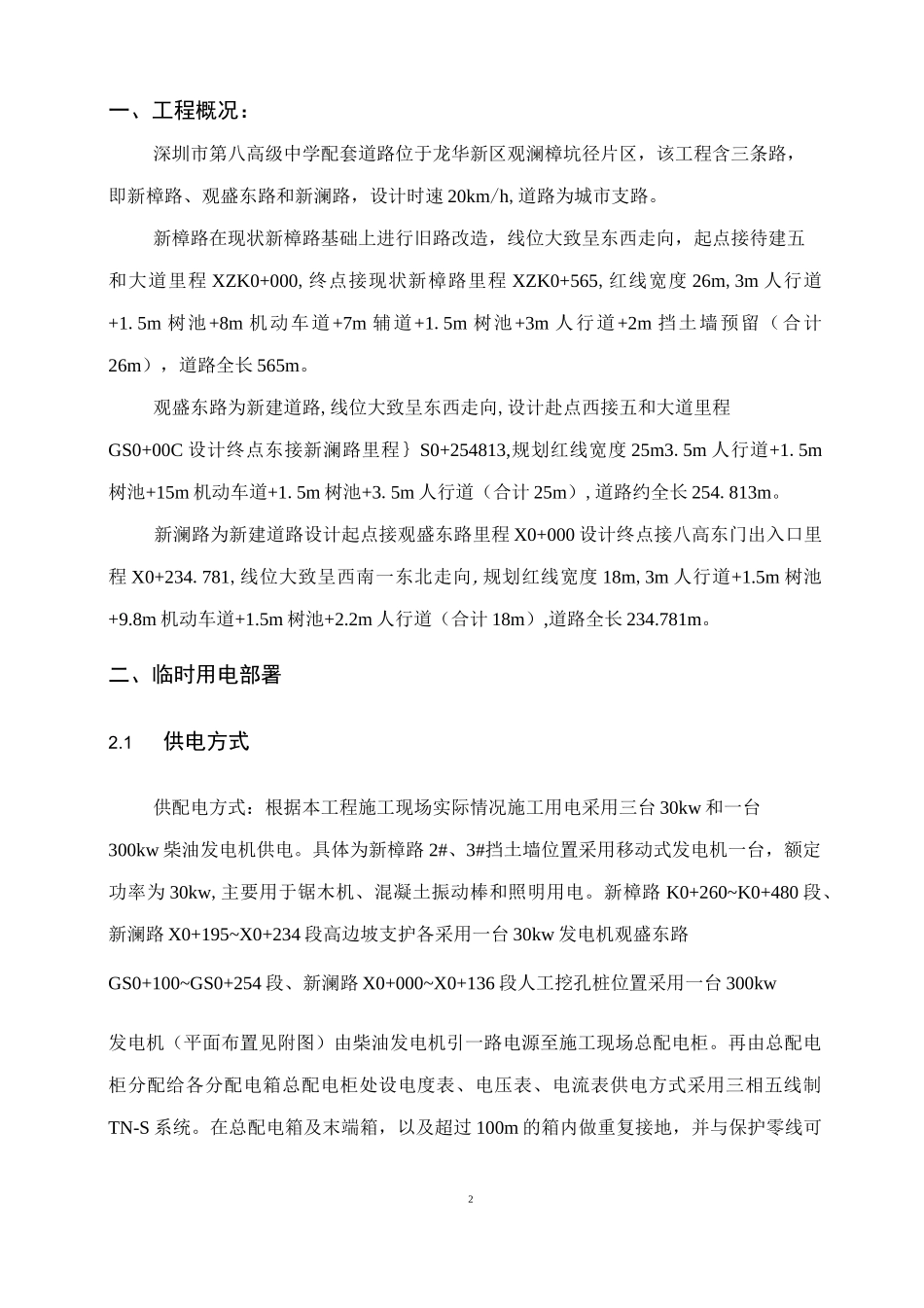

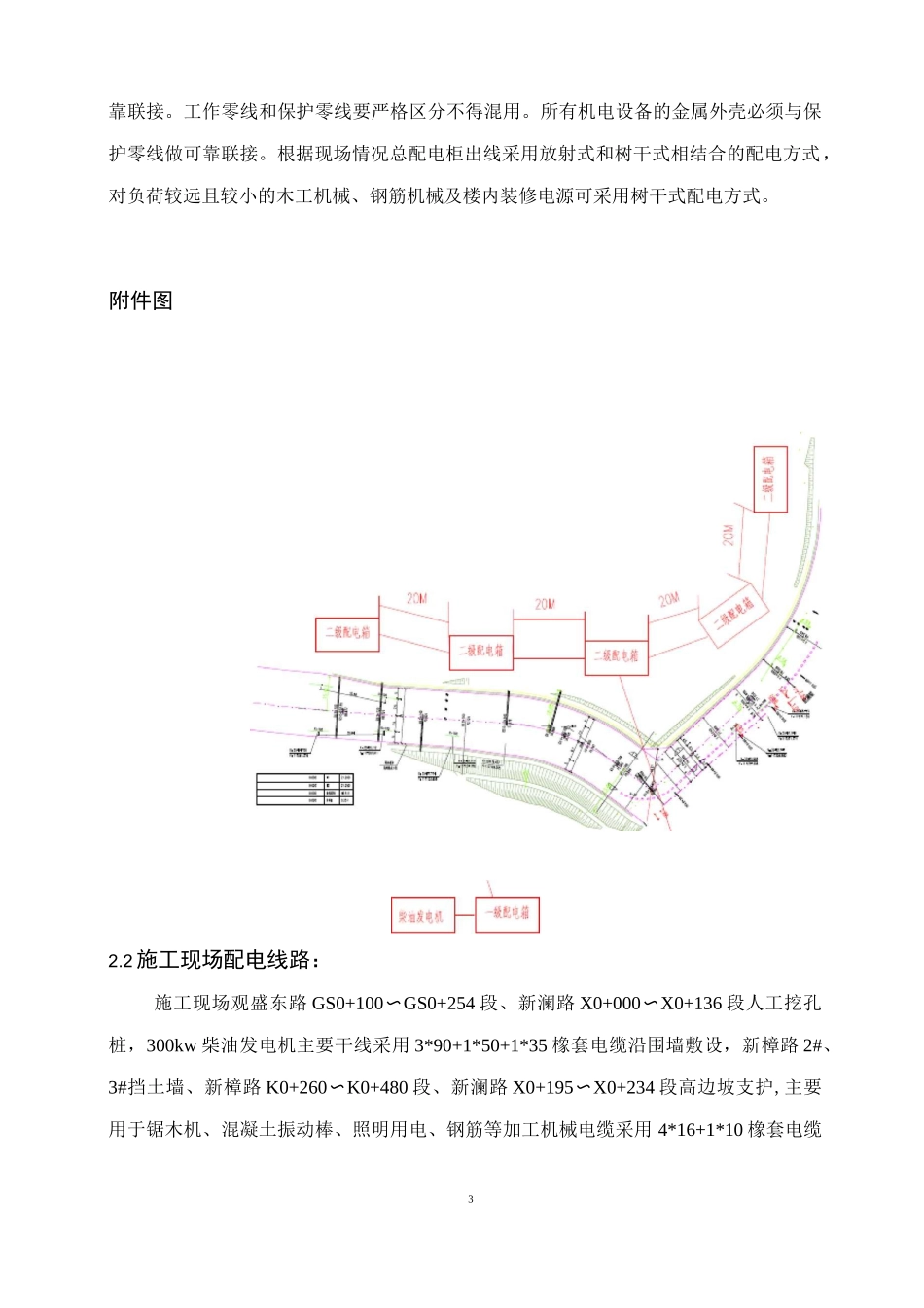

1目录一、工程概况：2二、临时用电部署22.1供电方式22.2施工现场配电线路：42.3施工现场配电箱和开关箱：4三、施工用电负荷计算：4四、发电机组的安装64.1发电机安装工艺流程：64.2发电机基础64.3主机运输吊装就位64.4排气、燃油冷却系统安装64.5、电气设备的安装64.6接地线安装74.7、机组接线74.8、机组调试74.9机组试运行调试8五、安全用电措施95.1技术措施95.2组织措施102一、工程概况：深圳市第八高级中学配套道路位于龙华新区观澜樟坑径片区，该工程含三条路，即新樟路、观盛东路和新澜路，设计时速20km/h,道路为城市支路。新樟路在现状新樟路基础上进行旧路改造，线位大致呈东西走向，起点接待建五和大道里程XZK0+000,终点接现状新樟路里程XZK0+565,红线宽度26m,3m人行道+1.5m树池+8m机动车道+7m辅道+1.5m树池+3m人行道+2m挡土墙预留（合计26m），道路全长565m。观盛东路为新建道路,线位大致呈东西走向,设计赴点西接五和大道里程GS0+00C设计终点东接新澜路里程｝S0+254813,规划红线宽度25m3.5m人行道+1.5m树池+15m机动车道+1.5m树池+3.5m人行道（合计25m）,道路约全长254.813m。新澜路为新建道路设计起点接观盛东路里程X0+000设计终点接八高东门出入口里程X0+234.781,线位大致呈西南一东北走向,规划红线宽度18m,3m人行道+1.5m树池+9.8m机动车道+1.5m树池+2.2m人行道（合计18m）,道路全长234.781m。二、临时用电部署2.1供电方式供配电方式：根据本工程施工现场实际情况施工用电采用三台30kw和一台300kw柴油发电机供电。具体为新樟路2#、3#挡土墙位置采用移动式发电机一台，额定功率为30kw,主要用于锯木机、混凝土振动棒和照明用电。新樟路K0+260~K0+480段、新澜路X0+195~X0+234段高边坡支护各采用一台30kw发电机观盛东路GS0+100~GS0+254段、新澜路X0+000~X0+136段人工挖孔桩位置采用一台300kw发电机（平面布置见附图）由柴油发电机引一路电源至施工现场总配电柜。再由总配电柜分配给各分配电箱总配电柜处设电度表、电压表、电流表供电方式采用三相五线制TN-S系统。在总配电箱及末端箱，以及超过100m的箱内做重复接地，并与保护零线可3靠联接。工作零线和保护零线要严格区分不得混用。所有机电设备的金属外壳必须与保护零线做可靠联接。根据现场情况总配电柜出线采用放射式和树干式相结合的配电方式，对负荷较远且较小的木工机械、钢筋机械及楼内装修电源可采用树干式配电方式。附件图2.2施工现场配电线路：施工现场观盛东路GS0+100〜GS0+254段、新澜路X0+000〜X0+136段人工挖孔桩，300kw柴油发电机主要干线采用3*90+1*50+1*35橡套电缆沿围墙敷设，新樟路2#、3#挡土墙、新樟路K0+260〜K0+480段、新澜路X0+195〜X0+234段高边坡支护,主要用于锯木机、混凝土振动棒、照明用电、钢筋等加工机械电缆采用4*16+1*10橡套电缆4埋地穿管敷设，移动式配电箱和开关箱的进、出线必须用橡皮绝缘电缆。结构和装修施工时，根据现场设置一台分配电箱，供施工用电设备电源。2.3施工现场配电箱和开关箱：现场临时配电箱采用统一铁制配电箱加工定做，固定式配电箱、开关箱的下底与地面的距离大于1.3m，小于1.5m,其设置地点平坦并高出地面20cm，并且周围设置围栏及搭设防雨防砸棚。并在围栏上悬挂安全标志。配电箱内设置两级漏电保护，考虑到在总配箱装设总漏电保护器，容易产生误动作，所以在总配电箱处不在设置总漏电保护器，在分配电箱的负荷侧装设漏电保护器，再在开关箱的负荷侧装设漏电保护器，以便实现两级漏电保护。三、施工用电负荷计算：现场电箱现场施工主要机械设备用电设备一览表序号设备名称型号规格数量（台）单机容量（KW）合计容量（KW）一人工挖孔桩组（观盛东路GS0+100~GS0+254段、新澜路X0+000~X0+136段）1电动卷扬机2551252空压机1909053电焊机BX-500110104弯曲机1445断铁机144233-二二高边坡支护组（新樟路K0+260~K0+480和新澜路X0+195~X0+234段）1孔钻2482电焊机110103断铁机14422三挡土墙施工组（2#、3#、4#挡土墙）1钢筋切断机1442插入振动设备ZN50型1443钢筋弯曲机WJ40-11444钢筋调直机GT3-121445切割机380V12.82.86圆盘锯MJ-2631337手电锯20.5122.8六其它2室外照明15合计...
