12kV环网柜技术规范标准VIP免费

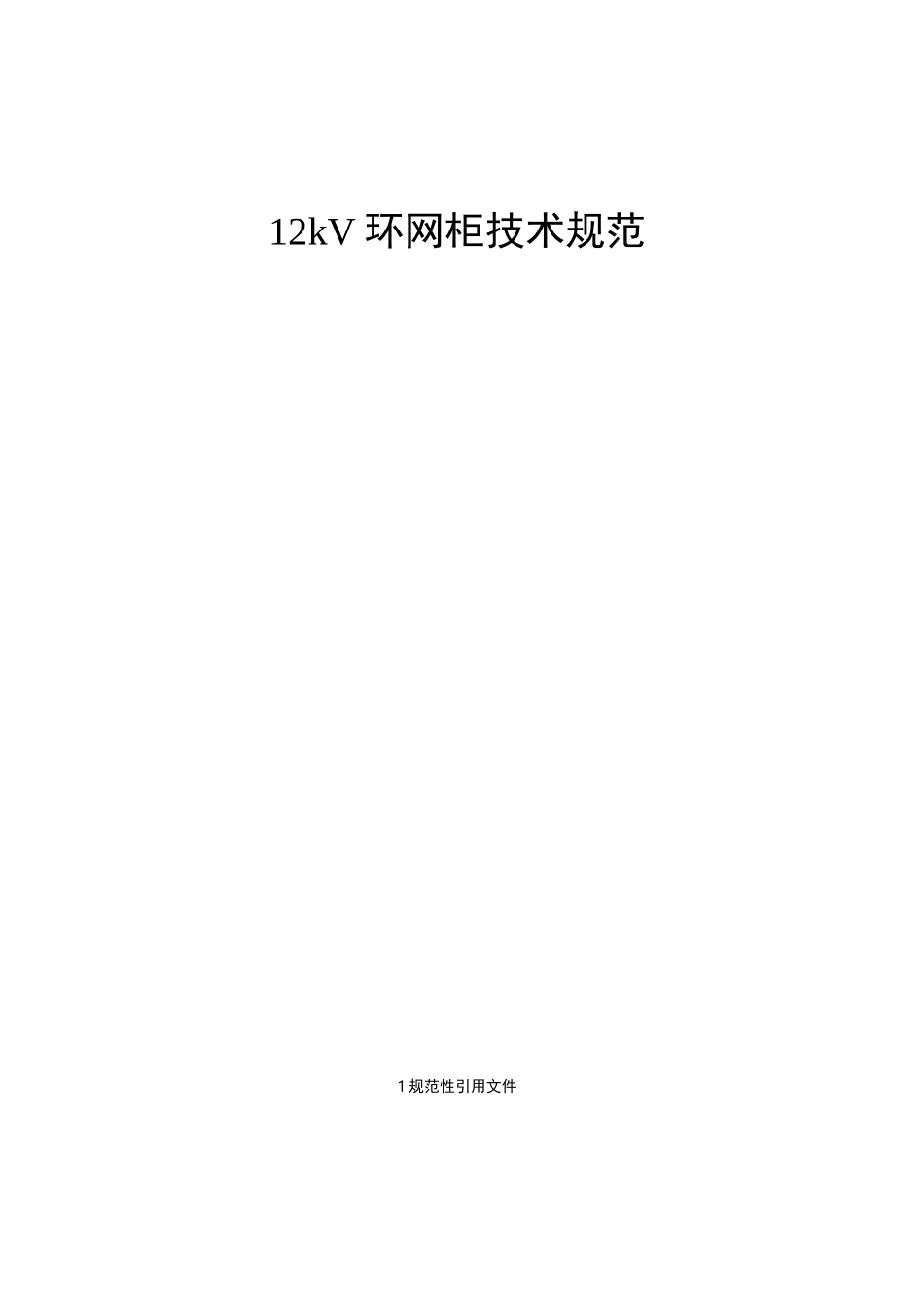

12kV环网柜技术规范标准_第1页
1/23
12kV环网柜技术规范标准_第2页
2/23

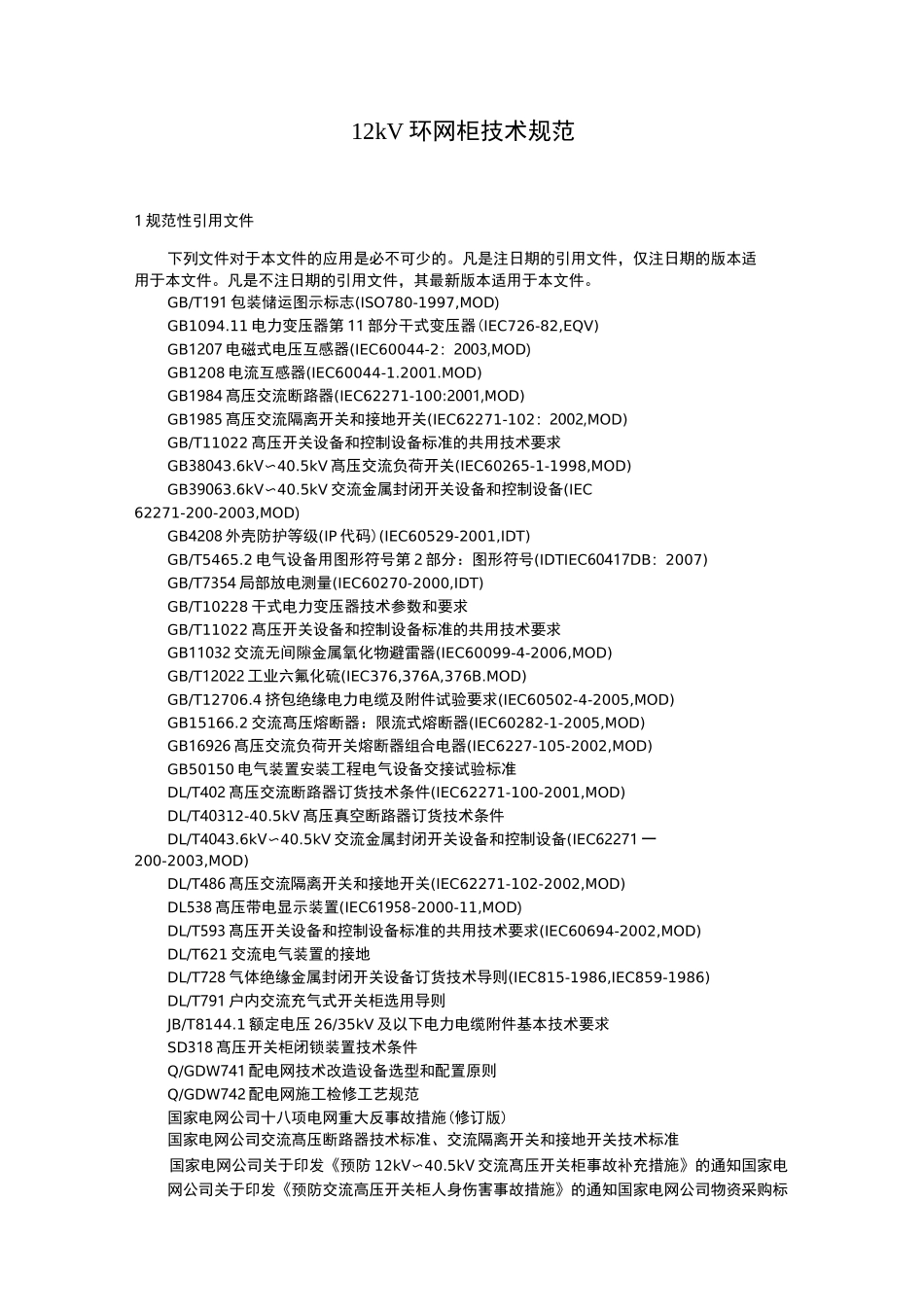

12kV环网柜技术规范标准_第3页
3/23
12kV环网柜技术规范1规范性引用文件2技术参数和性能要求23标准技术参数114使用环境条件表155试验1512kV环网柜技术规范1规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本适用于本文件。GB/T191包装储运图示标志(ISO780-1997,MOD)GB1094.11电力变压器第11部分干式变压器(IEC726-82,EQV)GB1207电磁式电压互感器(IEC60044-2:2003,MOD)GB1208电流互感器(IEC60044-1.2001.MOD)GB1984髙压交流断路器(IEC62271-100:2001,MOD)GB1985髙压交流隔离开关和接地开关(IEC62271-102:2002,MOD)GB/T11022髙压开关设备和控制设备标准的共用技术要求GB38043.6kV〜40.5kV髙压交流负荷开关(IEC60265-1-1998,MOD)GB39063.6kV〜40.5kV交流金属封闭开关设备和控制设备(IEC62271-200-2003,MOD)GB4208外壳防护等级(IP代码)(IEC60529-2001,IDT)GB/T5465.2电气设备用图形符号第2部分:图形符号(IDTIEC60417DB:2007)GB/T7354局部放电测量(IEC60270-2000,IDT)GB/T10228干式电力变压器技术参数和要求GB/T11022髙压开关设备和控制设备标准的共用技术要求GB11032交流无间隙金属氧化物避雷器(IEC60099-4-2006,MOD)GB/T12022工业六氟化硫(IEC376,376A,376B.MOD)GB/T12706.4挤包绝缘电力电缆及附件试验要求(IEC60502-4-2005,MOD)GB15166.2交流髙压熔断器:限流式熔断器(IEC60282-1-2005,MOD)GB16926髙压交流负荷开关熔断器组合电器(IEC6227-105-2002,MOD)GB50150电气装置安装工程电气设备交接试验标准DL/T402髙压交流断路器订货技术条件(IEC62271-100-2001,MOD)DL/T40312-40.5kV髙压真空断路器订货技术条件DL/T4043.6kV〜40.5kV交流金属封闭开关设备和控制设备(IEC62271一200-2003,MOD)DL/T486髙压交流隔离开关和接地开关(IEC62271-102-2002,MOD)DL538髙压带电显示装置(IEC61958-2000-11,MOD)DL/T593髙压开关设备和控制设备标准的共用技术要求(IEC60694-2002,MOD)DL/T621交流电气装置的接地DL/T728气体绝缘金属封闭开关设备订货技术导则(IEC815-1986,IEC859-1986)DL/T791户内交流充气式开关柜选用导则JB/T8144.1额定电压26/35kV及以下电力电缆附件基本技术要求SD318髙压开关柜闭锁装置技术条件Q/GDW741配电网技术改造设备选型和配置原则Q/GDW742配电网施工检修工艺规范国家电网公司十八项电网重大反事故措施(修订版)国家电网公司交流髙压断路器技术标准、交流隔离开关和接地开关技术标准国家电网公司关于印发《预防12kV〜40.5kV交流髙压开关柜事故补充措施》的通知国家电网公司关于印发《预防交流高压开关柜人身伤害事故措施》的通知国家电网公司物资采购标准髙海拔外绝缘配置技术规范电力设备(交流部分)监造大纲电网设备及材料质量管控重点措施2技术参数和性能要求2.1环网柜技术参数环网柜技术参数见技术参数特性表。2.2通用要求2.2.1环网柜的设计应保证设备运维、检修试验、带电状态的确定、连接电缆的故障定位等操作能安全进行。2.2.2环网柜的设计应能在允许的基础误差和热胀冷缩的热效应下不致影响设备所保证的性能,并满足与其他设备连接的要求,与结构相同的所有可移开部件和元件在机械和电气上应有互换性。2.2.3环网柜应配置带电显示器(带二次核相孔、按回路配置),应能满足验电、核相的要求。髙压带电显示装置的显示器接线端子对地和端子之间应能承受2000V/1min的工频耐压。传感器电压抽取端及引线对地应能承受2000V/1min的工频耐压。感应式带电显示装置,其传感器要求与带电部位保持125mm以上空气净距要求。2.2.4环网柜按回路配置具有电缆故障报警和电缆终端测温功能的电缆故障指示器,并具有远方传输接点和远方复位控制接点,在未接到复位指令时故障指示器闪光指示须大于24h。2.2.5实施配电自动化的环网单元,操作电源可采用直流48V、110V或交流220V,并配置自动化接口。进出线柜可装设3只电流互感器(自产零序)或2只电流互感器、1只零序电流互感器,并设置二次小室。2.2.6环网柜中各组件及其支持绝缘件爬电比距应满足瓷质材料不小于18mm/kV,有机材料不小于20mm/kV。2.2.7对最小空气间隙的要求:a)单纯以...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

12kV环网柜技术规范标准
