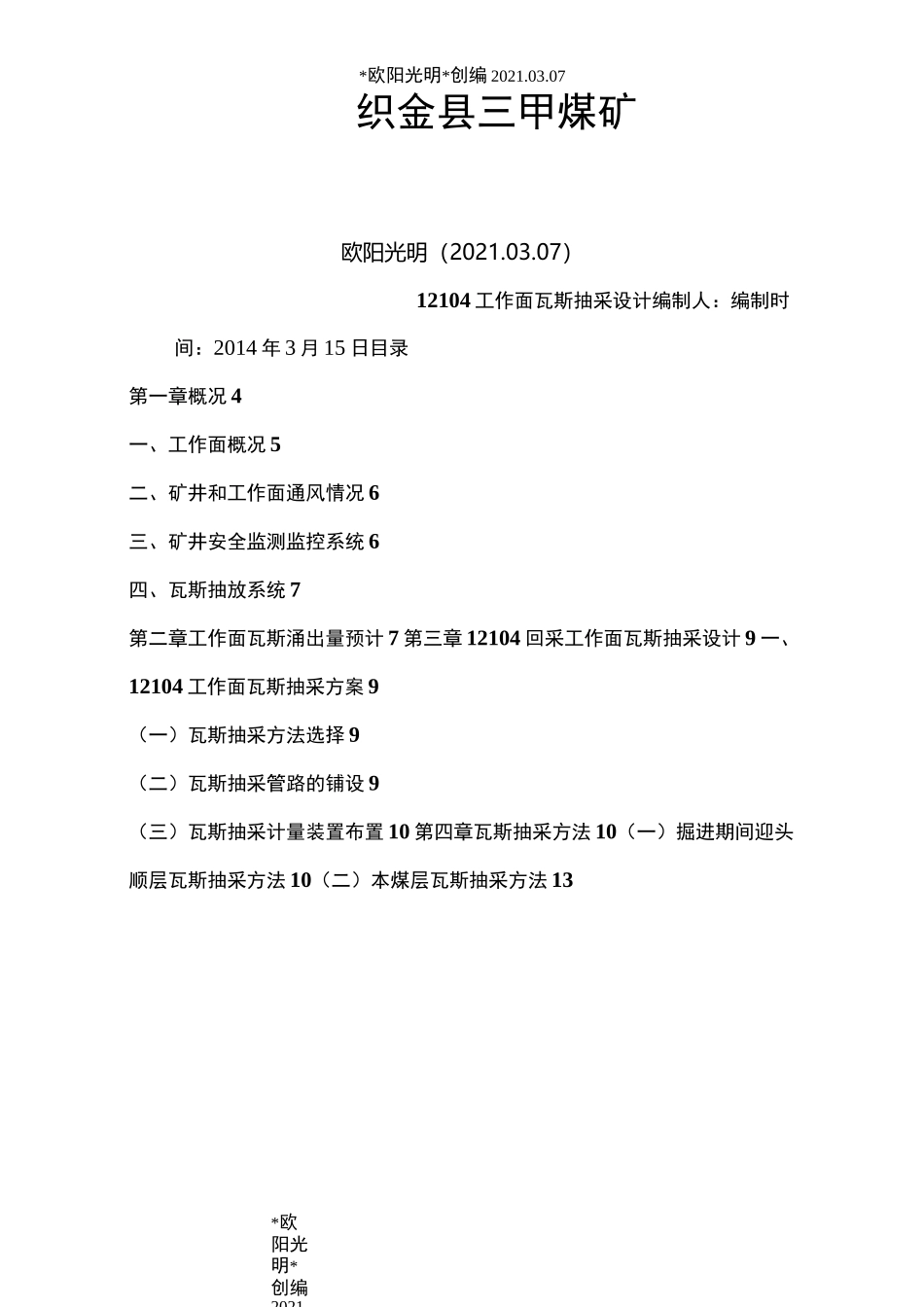

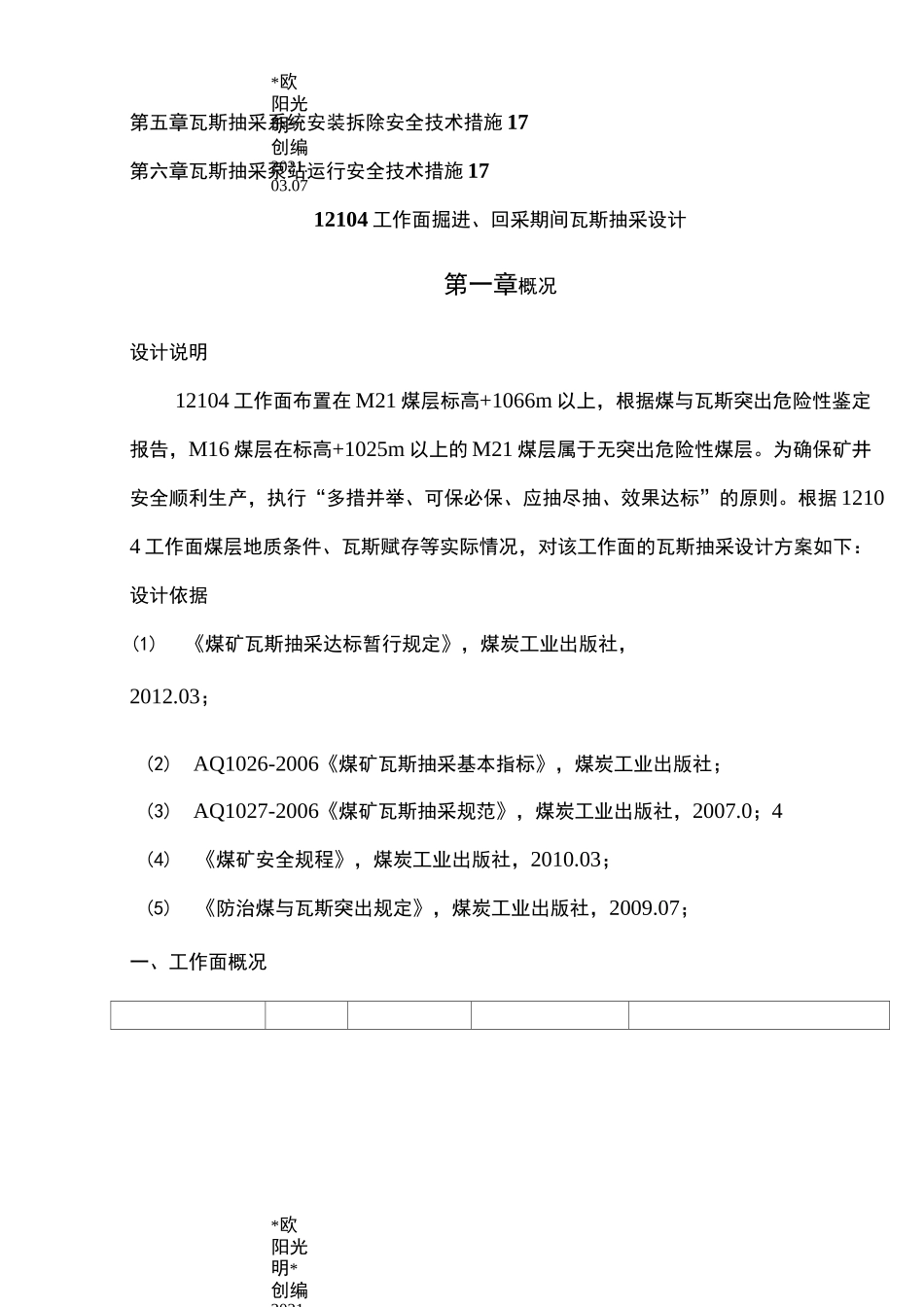

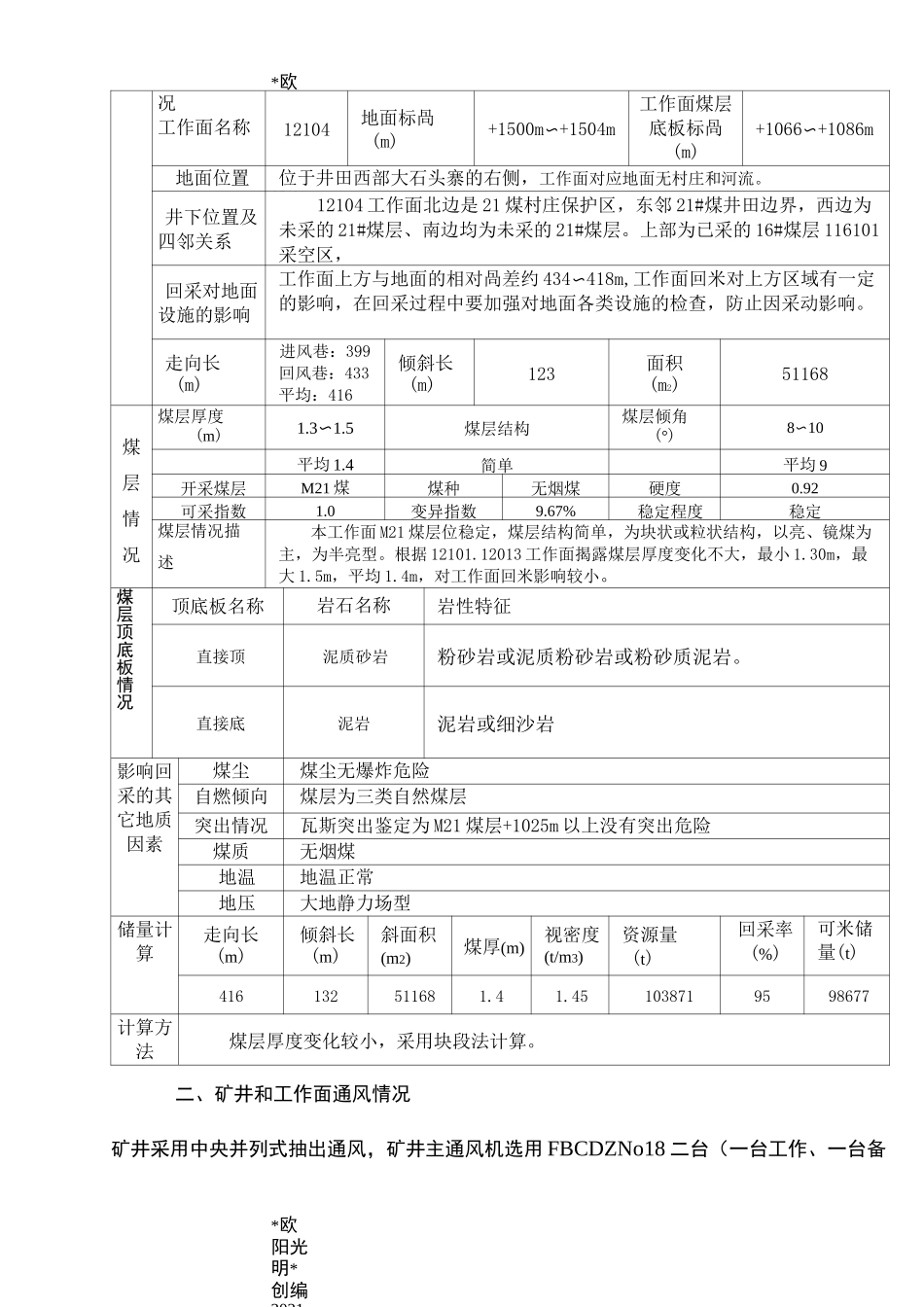

*欧阳光明*创编2021.*欧阳光明*创编2021.03.07织金县三甲煤矿欧阳光明(2021.03.07)12104工作面瓦斯抽采设计编制人:编制时间:2014年3月15日目录第一章概况4一、工作面概况5二、矿井和工作面通风情况6三、矿井安全监测监控系统6四、瓦斯抽放系统7第二章工作面瓦斯涌出量预计7第三章12104回采工作面瓦斯抽采设计9一、12104工作面瓦斯抽采方案9(一)瓦斯抽采方法选择9(二)瓦斯抽采管路的铺设9(三)瓦斯抽采计量装置布置10第四章瓦斯抽采方法10(一)掘进期间迎头顺层瓦斯抽采方法10(二)本煤层瓦斯抽采方法13*欧阳光明*创编2021.*欧阳光明*创编2021.03.07*欧阳光明*创编2021.第五章瓦斯抽采系统安装拆除安全技术措施17第六章瓦斯抽采泵站运行安全技术措施1712104工作面掘进、回采期间瓦斯抽采设计第一章概况设计说明12104工作面布置在M21煤层标高+1066m以上,根据煤与瓦斯突出危险性鉴定报告,M16煤层在标高+1025m以上的M21煤层属于无突出危险性煤层。为确保矿井安全顺利生产,执行“多措并举、可保必保、应抽尽抽、效果达标”的原则。根据12104工作面煤层地质条件、瓦斯赋存等实际情况,对该工作面的瓦斯抽采设计方案如下:设计依据(1)《煤矿瓦斯抽采达标暂行规定》,煤炭工业出版社,2012.03;(2)AQ1026-2006《煤矿瓦斯抽采基本指标》,煤炭工业出版社;(3)AQ1027-2006《煤矿瓦斯抽采规范》,煤炭工业出版社,2007.0;4(4)《煤矿安全规程》,煤炭工业出版社,2010.03;(5)《防治煤与瓦斯突出规定》,煤炭工业出版社,2009.07;一、工作面概况*欧阳光明*创编2021.03.07*欧阳光明*创编2021.*欧阳光明*创编2021.况工作面名称12104地面标咼(m)+1500m〜+1504m工作面煤层底板标咼(m)+1066〜+1086m地面位置位于井田西部大石头寨的右侧,工作面对应地面无村庄和河流。井下位置及四邻关系12104工作面北边是21煤村庄保护区,东邻21#煤井田边界,西边为未采的21#煤层、南边均为未采的21#煤层。上部为已采的16#煤层116101采空区,回采对地面设施的影响工作面上方与地面的相对咼差约434〜418m,工作面回米对上方区域有一定的影响,在回采过程中要加强对地面各类设施的检查,防止因采动影响。走向长(m)进风巷:399回风巷:433平均:416倾斜长(m)123面积(m2)51168煤层情况煤层厚度(m)1.3〜1.5煤层结构煤层倾角(°)8〜10平均1.4简单平均9开采煤层M21煤煤种无烟煤硬度0.92可采指数1.0变异指数9.67%稳定程度稳定煤层情况描述本工作面M21煤层位稳定,煤层结构简单,为块状或粒状结构,以亮、镜煤为主,为半亮型。根据12101.12013工作面揭露煤层厚度变化不大,最小1.30m,最大1.5m,平均1.4m,对工作面回米影响较小。煤层顶底板情况顶底板名称岩石名称岩性特征直接顶泥质砂岩粉砂岩或泥质粉砂岩或粉砂质泥岩。直接底泥岩泥岩或细沙岩影响回采的其它地质因素煤尘煤尘无爆炸危险自燃倾向煤层为三类自然煤层突出情况瓦斯突出鉴定为M21煤层+1025m以上没有突出危险煤质无烟煤地温地温正常地压大地静力场型储量计算走向长(m)倾斜长(m)斜面积(m2)煤厚(m)视密度(t/m3)资源量(t)回采率(%)可米储量(t)416132511681.41.451038719598677计算方法煤层厚度变化较小,采用块段法计算。二、矿井和工作面通风情况矿井采用中央并列式抽出通风,矿井主通风机选用FBCDZNo18二台(一台工作、一台备*欧阳光明*创编2021.03.07*欧阳光明*创编2021.*欧阳光明*创编2021.用);配用电机功率132KWx2;风量范围22.2—58m3/s,风压范围1020一2600pa。装备有主通风机在线监控系统,能随时对矿井通风能力及设备运转状况进行监控。矿井总进风量约3012m3/min,总排风量约3042m3/mino掘进期间:12104进风巷新鲜风流:地面一主、副井-21#煤运输下山局部通风机及风筒f12104进风巷迎头。乏污风流:12104进风巷迎头一12104进风巷回风绕道巷一21#煤回风下山f总回风f引风道f地面。12104回风巷新鲜风流:地面f主、副井-21#煤运输下山局部通风机及风筒f12104回风巷。乏污风流:12104回风巷迎头f12104回风绕道f21#煤回风下山f总回风f引风道f地面。回采期间:进风风流线路副井(主井)f井底车场f21#煤运输下山f12104运输顺槽f12104工作面。回风风流...
