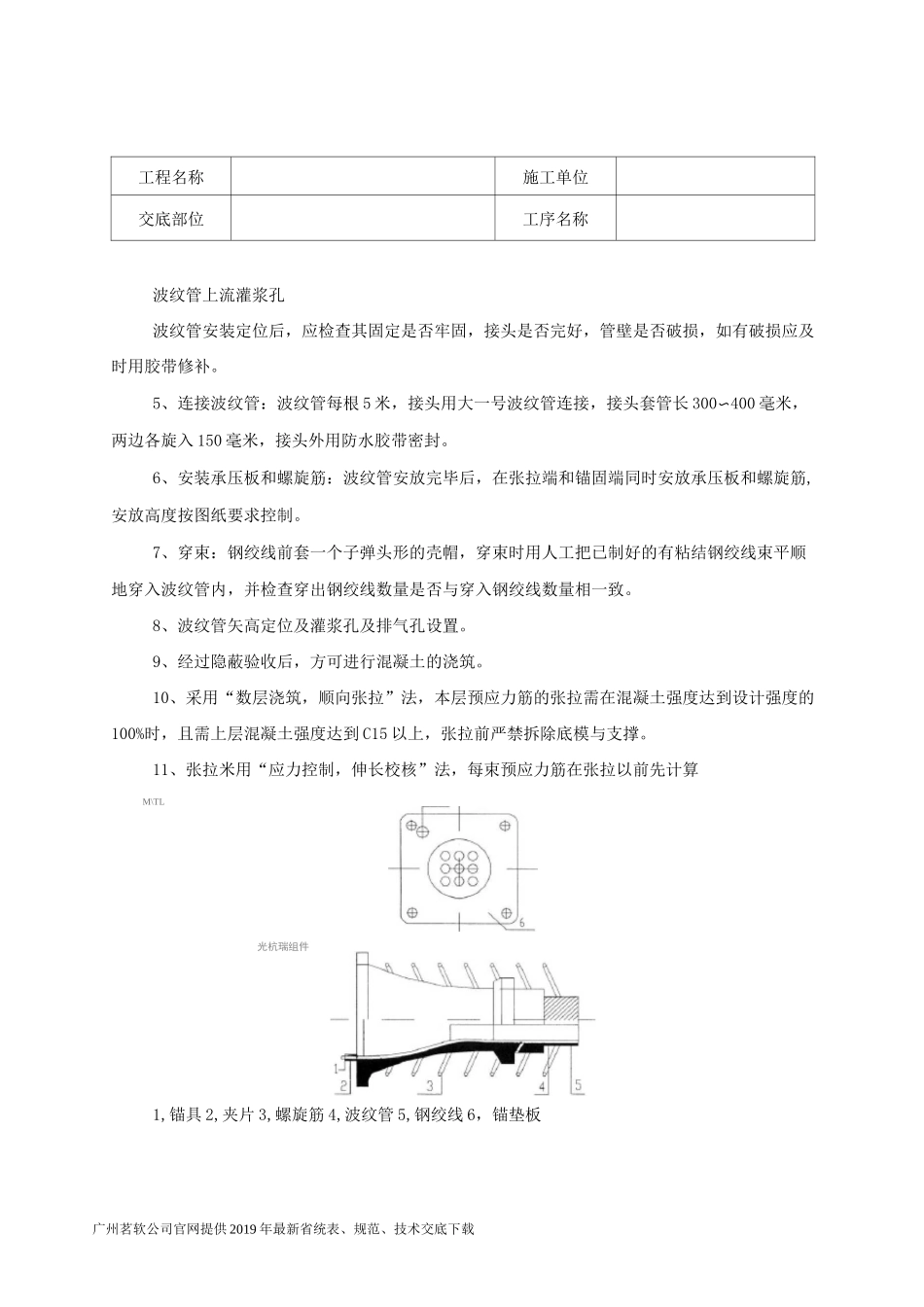

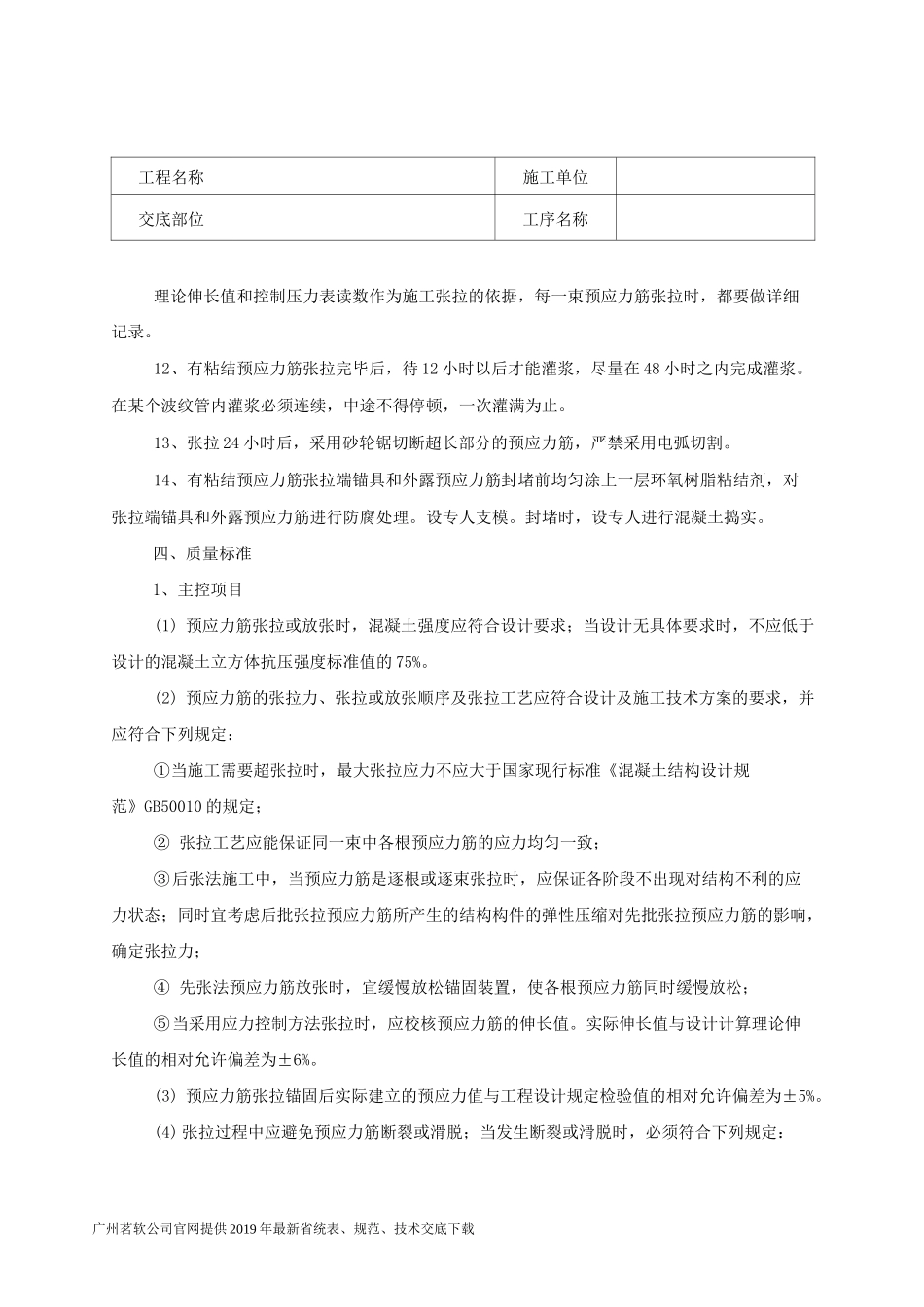

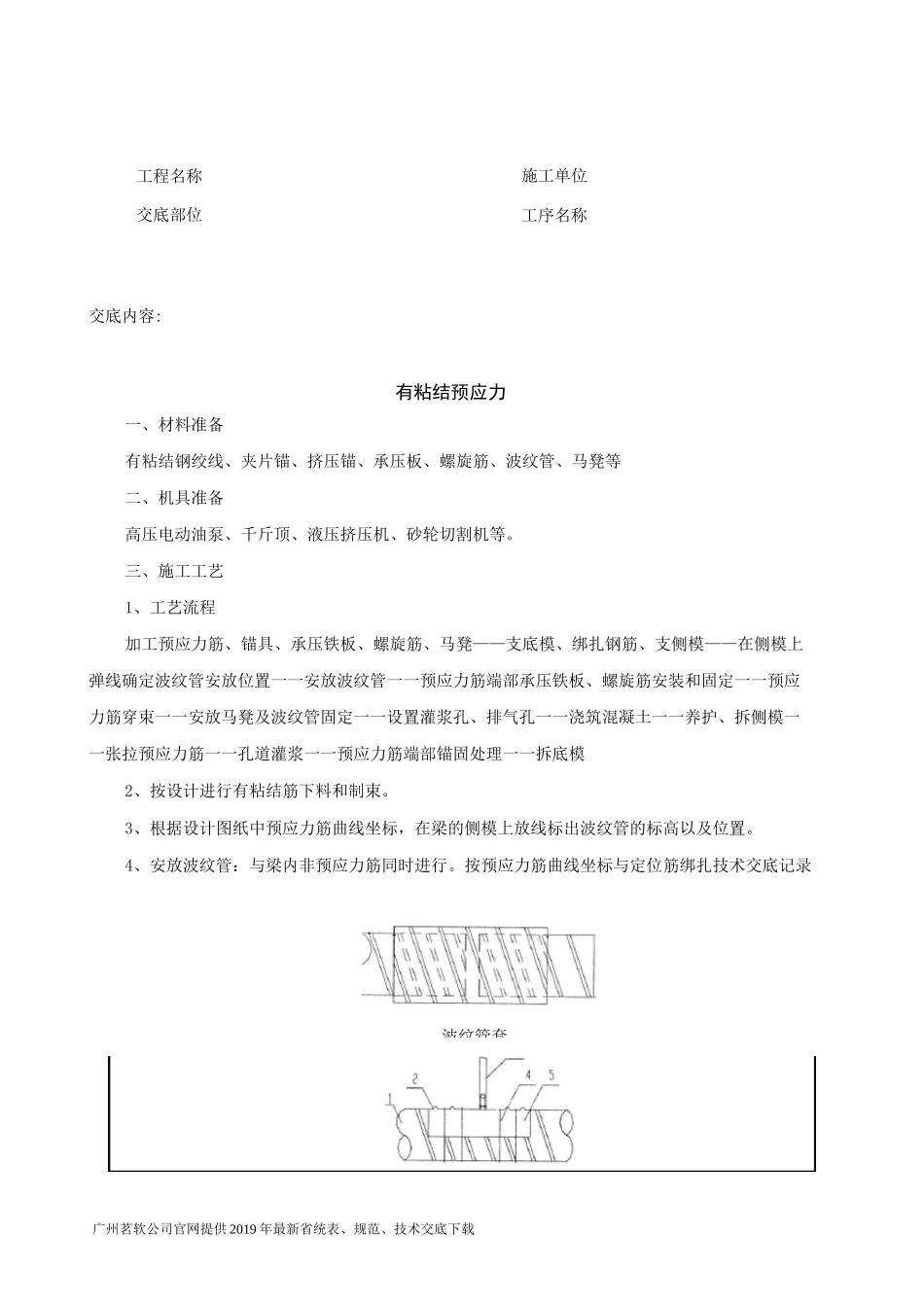

广州茗软公司官网提供2019年最新省统表、规范、技术交底下载交底内容:有粘结预应力一、材料准备有粘结钢绞线、夹片锚、挤压锚、承压板、螺旋筋、波纹管、马凳等二、机具准备高压电动油泵、千斤顶、液压挤压机、砂轮切割机等。三、施工工艺1、工艺流程加工预应力筋、锚具、承压铁板、螺旋筋、马凳——支底模、绑扎钢筋、支侧模——在侧模上弹线确定波纹管安放位置一一安放波纹管一一预应力筋端部承压铁板、螺旋筋安装和固定一一预应力筋穿束一一安放马凳及波纹管固定一一设置灌浆孔、排气孔一一浇筑混凝土一一养护、拆侧模一一张拉预应力筋一一孔道灌浆一一预应力筋端部锚固处理一一拆底模2、按设计进行有粘结筋下料和制束。3、根据设计图纸中预应力筋曲线坐标，在梁的侧模上放线标出波纹管的标高以及位置。4、安放波纹管：与梁内非预应力筋同时进行。按预应力筋曲线坐标与定位筋绑扎技术交底记录波纹管套工程名称交底部位施工单位工序名称广州茗软公司官网提供2019年最新省统表、规范、技术交底下载工程名称施工单位交底部位工序名称波纹管上流灌浆孔波纹管安装定位后，应检查其固定是否牢固，接头是否完好，管壁是否破损，如有破损应及时用胶带修补。5、连接波纹管：波纹管每根5米，接头用大一号波纹管连接，接头套管长300〜400毫米，两边各旋入150毫米，接头外用防水胶带密封。6、安装承压板和螺旋筋：波纹管安放完毕后，在张拉端和锚固端同时安放承压板和螺旋筋,安放高度按图纸要求控制。7、穿束：钢绞线前套一个子弹头形的壳帽，穿束时用人工把已制好的有粘结钢绞线束平顺地穿入波纹管内，并检查穿出钢绞线数量是否与穿入钢绞线数量相一致。8、波纹管矢高定位及灌浆孔及排气孔设置。9、经过隐蔽验收后，方可进行混凝土的浇筑。10、采用“数层浇筑，顺向张拉”法，本层预应力筋的张拉需在混凝土强度达到设计强度的100%时，且需上层混凝土强度达到C15以上，张拉前严禁拆除底模与支撑。11、张拉米用“应力控制，伸长校核”法，每束预应力筋在张拉以前先计算M\TL光杭瑞组件1,锚具2,夹片3,螺旋筋4,波纹管5,钢绞线6，锚垫板广州茗软公司官网提供2019年最新省统表、规范、技术交底下载工程名称施工单位交底部位工序名称理论伸长值和控制压力表读数作为施工张拉的依据，每一束预应力筋张拉时，都要做详细记录。12、有粘结预应力筋张拉完毕后，待12小时以后才能灌浆，尽量在48小时之内完成灌浆。在某个波纹管内灌浆必须连续，中途不得停顿，一次灌满为止。13、张拉24小时后，采用砂轮锯切断超长部分的预应力筋，严禁采用电弧切割。14、有粘结预应力筋张拉端锚具和外露预应力筋封堵前均匀涂上一层环氧树脂粘结剂，对张拉端锚具和外露预应力筋进行防腐处理。设专人支模。封堵时，设专人进行混凝土捣实。四、质量标准1、主控项目(1)预应力筋张拉或放张时，混凝土强度应符合设计要求；当设计无具体要求时，不应低于设计的混凝土立方体抗压强度标准值的75%。(2)预应力筋的张拉力、张拉或放张顺序及张拉工艺应符合设计及施工技术方案的要求，并应符合下列规定：①当施工需要超张拉时，最大张拉应力不应大于国家现行标准《混凝土结构设计规范》GB50010的规定；②张拉工艺应能保证同一束中各根预应力筋的应力均匀一致；③后张法施工中，当预应力筋是逐根或逐束张拉时，应保证各阶段不出现对结构不利的应力状态；同时宜考虑后批张拉预应力筋所产生的结构构件的弹性压缩对先批张拉预应力筋的影响，确定张拉力；④先张法预应力筋放张时，宜缓慢放松锚固装置，使各根预应力筋同时缓慢放松；⑤当采用应力控制方法张拉时，应校核预应力筋的伸长值。实际伸长值与设计计算理论伸长值的相对允许偏差为±6%。(3)预应力筋张拉锚固后实际建立的预应力值与工程设计规定检验值的相对允许偏差为±5%。(4)张拉过程中应避免预应力筋断裂或滑脱；当发生断裂或滑脱时，必须符合下列规定：工程名称广州茗软公司官网提供2019年最新省统表、规范、技术交底下载施工单位工序名称①对后张法预应力结构构件，断裂或滑脱的数量严禁超过同一截面预应力筋总根敷的3%,且每束钢丝不得超过一根；对多跨双向连续板，其同一截面应...
