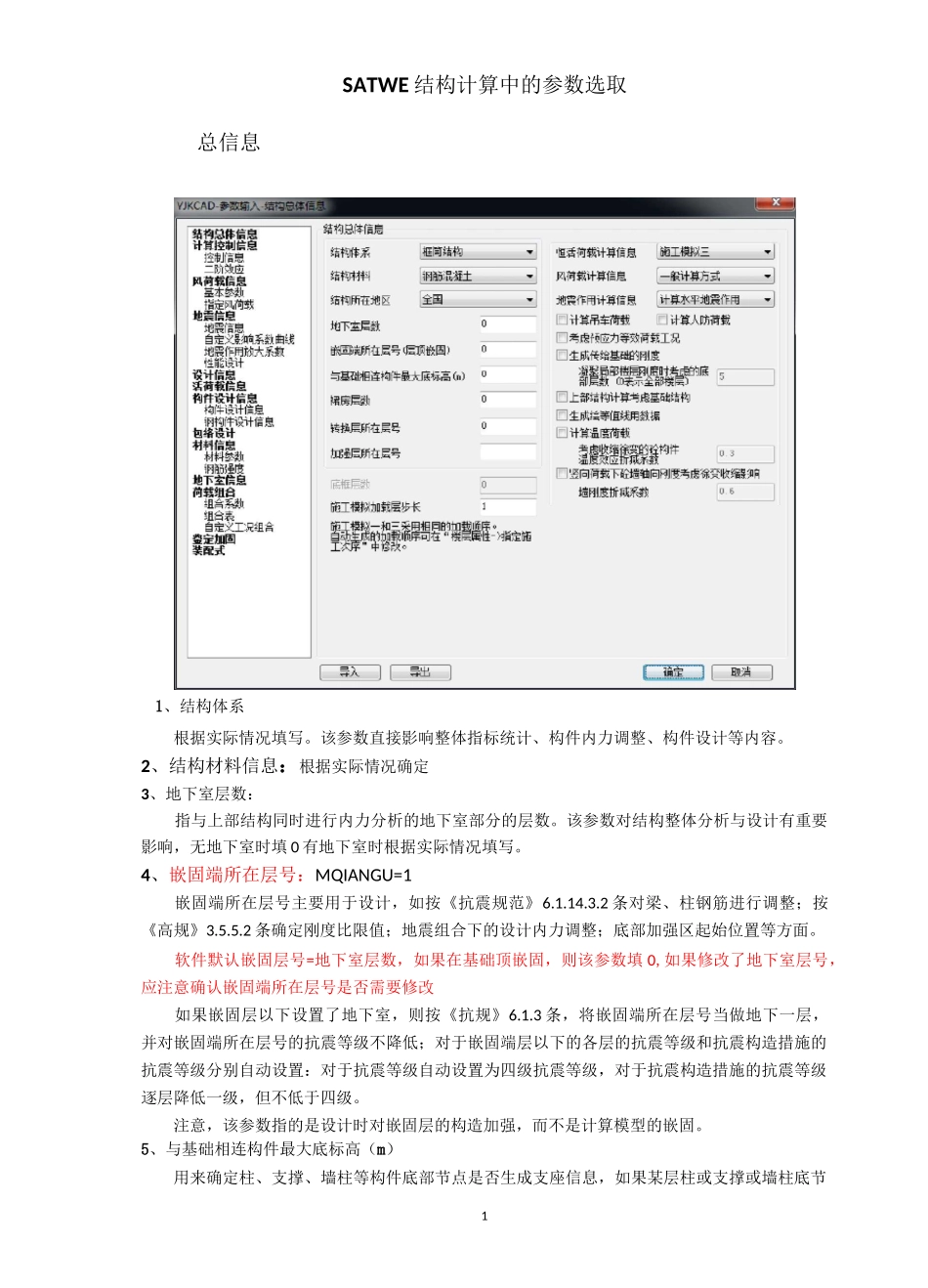

1SATWE结构计算中的参数选取总信息1、结构体系根据实际情况填写。该参数直接影响整体指标统计、构件内力调整、构件设计等内容。2、结构材料信息：根据实际情况确定3、地下室层数：指与上部结构同时进行内力分析的地下室部分的层数。该参数对结构整体分析与设计有重要影响，无地下室时填0有地下室时根据实际情况填写。4、嵌固端所在层号：MQIANGU=1嵌固端所在层号主要用于设计，如按《抗震规范》6.1.14.3.2条对梁、柱钢筋进行调整；按《高规》3.5.5.2条确定刚度比限值；地震组合下的设计内力调整；底部加强区起始位置等方面。软件默认嵌固层号=地下室层数，如果在基础顶嵌固，则该参数填0,如果修改了地下室层号，应注意确认嵌固端所在层号是否需要修改如果嵌固层以下设置了地下室，则按《抗规》6.1.3条，将嵌固端所在层号当做地下一层，并对嵌固端所在层号的抗震等级不降低；对于嵌固端层以下的各层的抗震等级和抗震构造措施的抗震等级分别自动设置：对于抗震等级自动设置为四级抗震等级，对于抗震构造措施的抗震等级逐层降低一级，但不低于四级。注意，该参数指的是设计时对嵌固层的构造加强，而不是计算模型的嵌固。5、与基础相连构件最大底标高（m）用来确定柱、支撑、墙柱等构件底部节点是否生成支座信息，如果某层柱或支撑或墙柱底节2点以下无竖向构件连接，且该节点标高位于"与基础相连构件最大底标高"以下，则该节点处生成支座。6、裙房层数裙房层数在填写时注意要包含地下室层数。7、转换层号按实际情况填写8、加强层所在层号该参数对于筒体结构层地震剪力调整、加强层构件设计等方面有影响。9、竖向荷载计算信息：按模拟施工3加荷计算一次性加载：一次施加全部恒载，结构整体刚度一次形成。施工模拟1：结构整体刚度一次形成，恒载分层施加。这种计算模型主要应用于各种类型的下传荷载的结构。施工模拟3：采用分层刚度分层加载模型。第n层加载时，按只有1~n层模型生成结构刚度并计算，与施工模拟1相比更接近于施工过程。建议对多、高层建筑首选模拟3,低层可以按模拟1对钢结构或大型体育场馆类（指没有严格的标准楼层概念）结构应选一次性加载。10、风荷载计算信息：一般计算方式。一般计算方式：软件先求出某层X、Y方向水平风荷载外力FX、FY,然后根据该层总节点数计算每个节点承担的风荷载值，再根据该楼层刚性楼板信息计算该刚性板块承担的总风荷载值并作用在板块质心；如果是弹性节点，则直接施加在该节点上，最后进行风荷载计算；11、地震力计算信息：计算水平地震作用12、生成绘等值线用数据选中该参数之后，后处理中的“等值线”才有数据，用来画墙、弹性楼板、转换梁以及框架梁转连梁的应力等值线。二、计算控制信息31、水平力与整体坐标夹角该参数为地震作用、风荷载计算时的X正向与结构整体坐标系下X轴的夹角，逆时针方向为正，单位为度。改变该参数时，地震作用和风荷载计算时的X正向将发生改变，进而影响与坐标系方向有关的统计结果，如风荷载计算时的迎风面宽度、风荷载、地震作用计算时的层外力、层间剪力、层间位移、层刚度等指标。如果只想计算最不利方向地震作用，可在参数“斜交抗侧力构件附加方向角度”中增加相应角度来考虑。2、梁刚度放大系数按10《砼规》取值勾选该项，软件自动按《混凝土规范》表5.2.4所列情况计算梁有效翼缘宽度，并根据考虑翼缘后T形截面和原矩形截面抗弯刚度比值计算刚度放大系数。这样，平面中不同位置的梁的刚度放大系数均可能不同。勾选该项，则“中梁刚度放大系数”将不起作用。3、中梁刚度放大系数如果填1表示不做放大，如果填大于1的值，则梁刚度放大系数可在1.3〜2.0范围内取值。软件自动搜索中梁和边梁，对有楼板相连的梁进行刚度放大，其他情况的梁刚度不放大。4、梁刚度放大系数上限主要是考虑到选择按“梁刚度放大系数按10《砼规》取值”时，有时因为平面布置的问题，使得刚度放大系数计算值较大，因此软件提供了“刚度放大系数上限”参数，使得计算值不大于该值。一般中梁取2.0，边梁取1.5。5、连梁刚度折减系数（地震）《高规》5.2.1条规定：“高层建筑结构地震作用效应计算时，可对剪力墙连梁刚度予以折减，折减系数...
