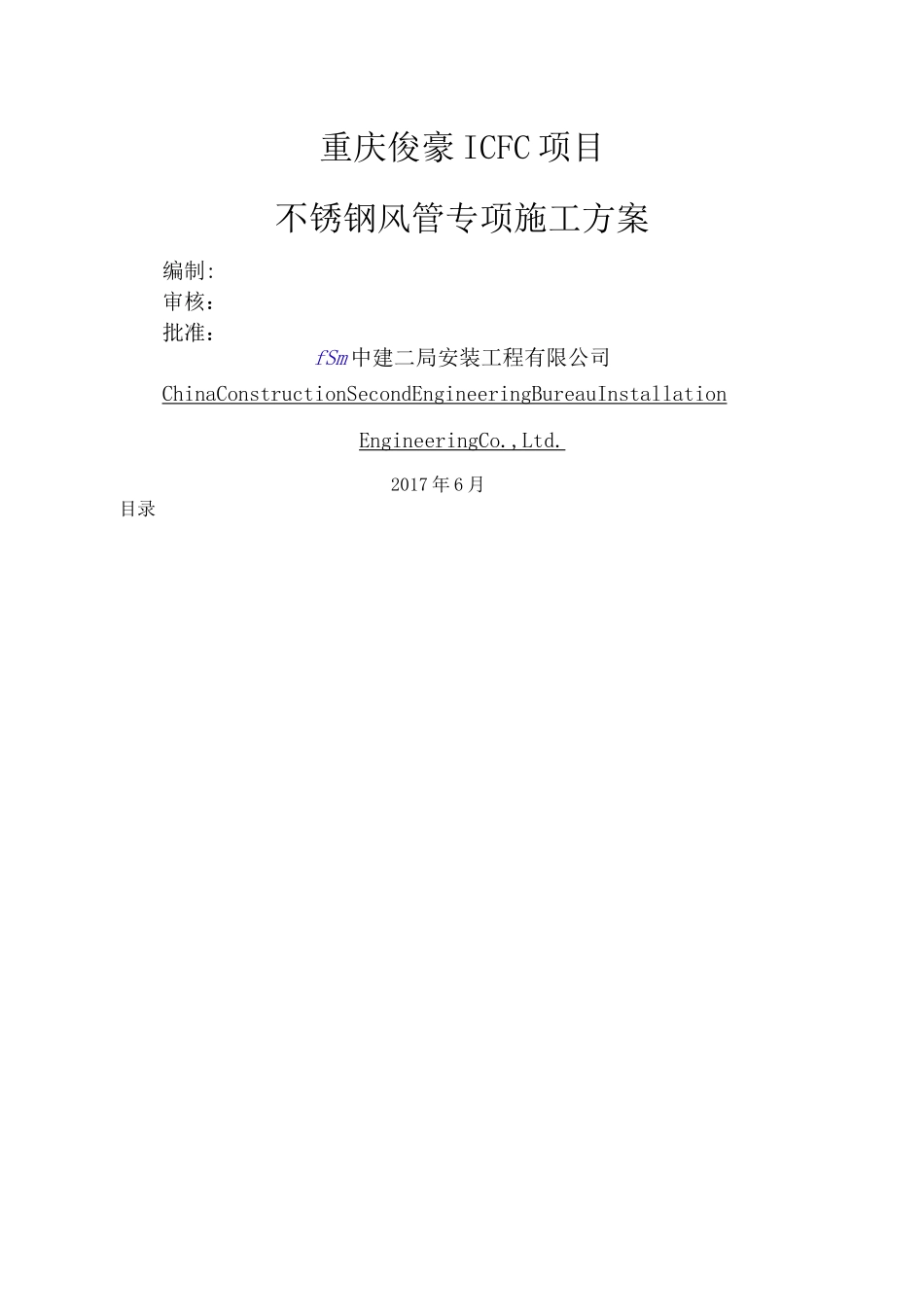

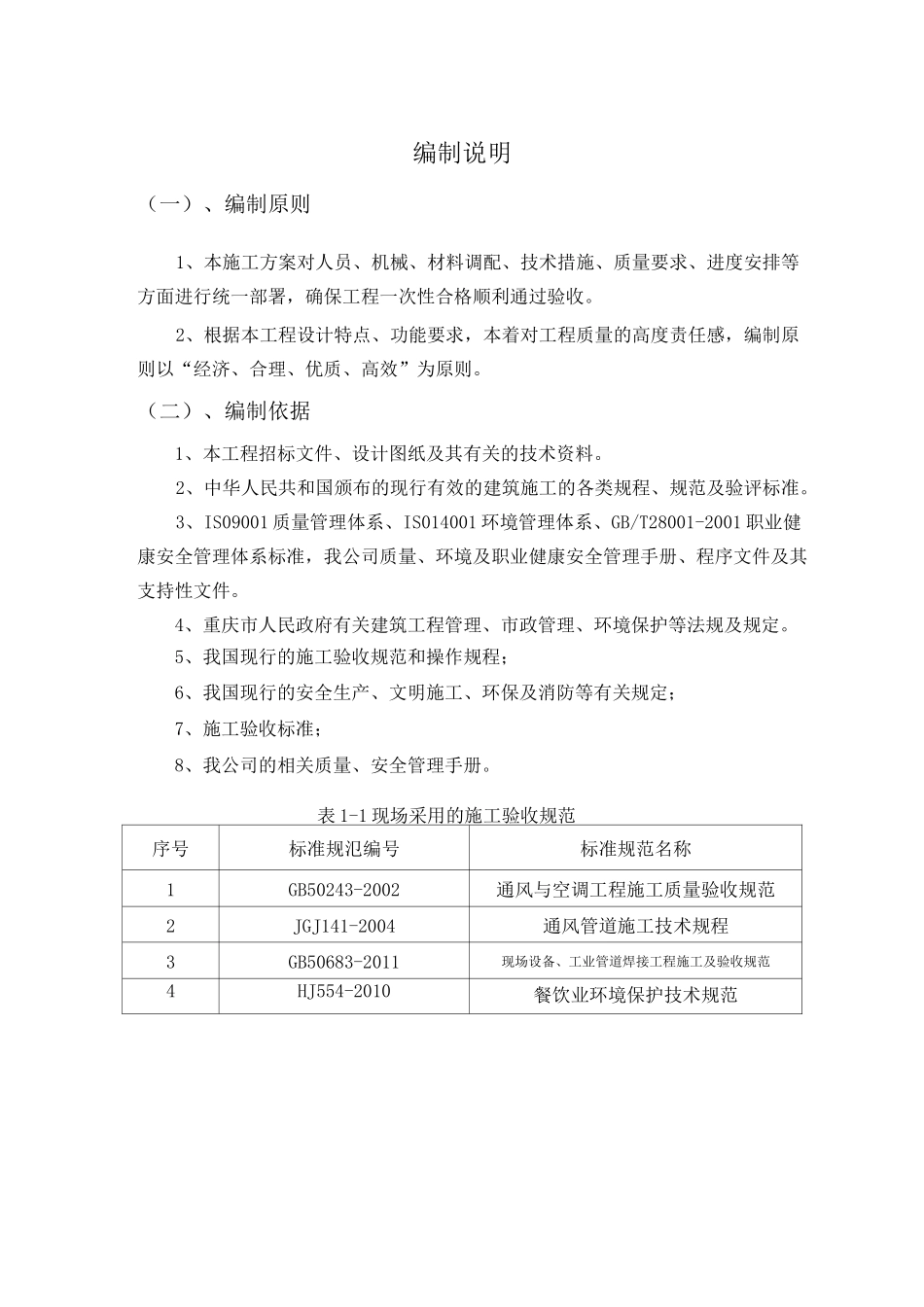

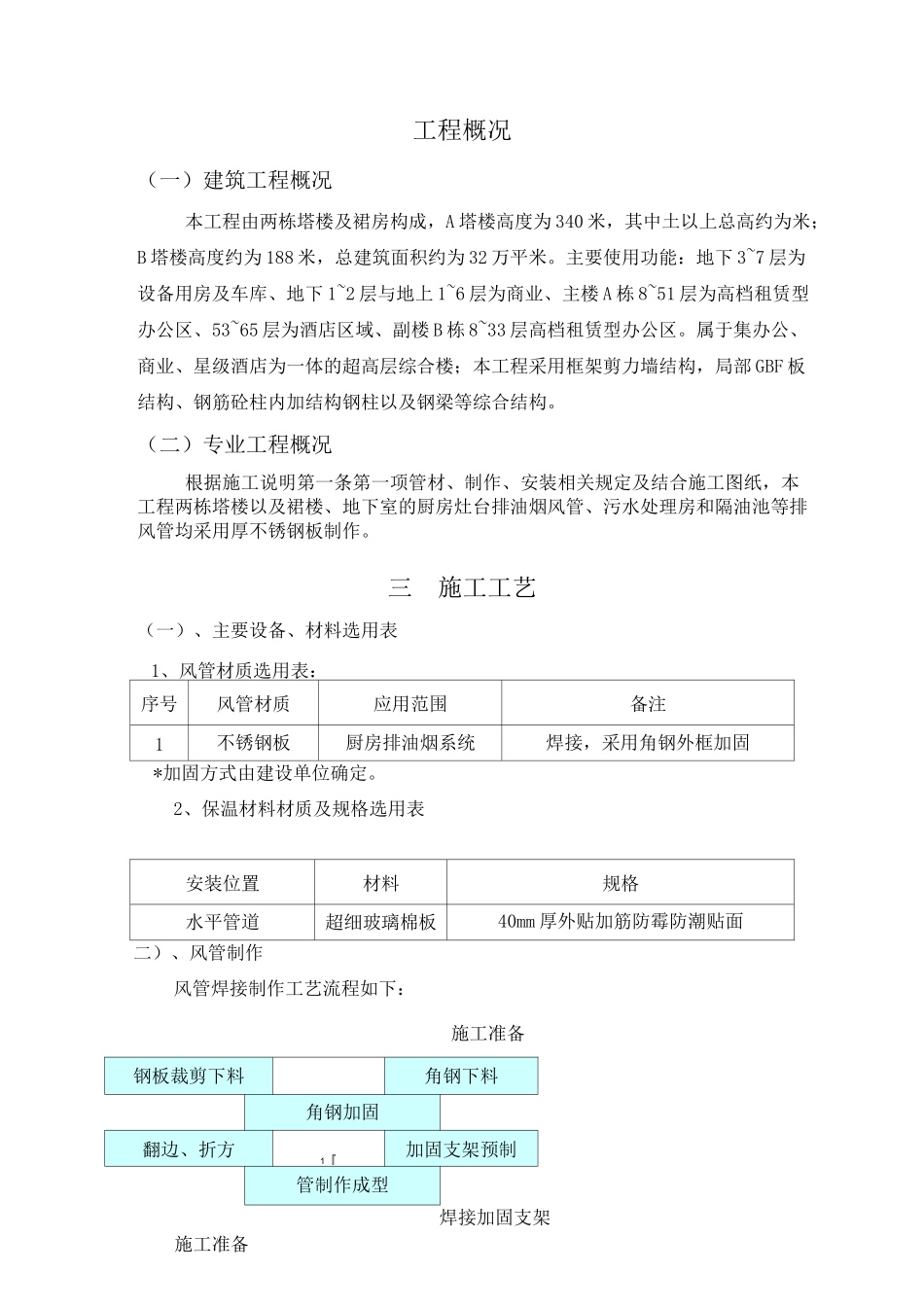

重庆俊豪ICFC项目不锈钢风管专项施工方案编制:审核：批准：fSm中建二局安装工程有限公司ChinaConstructionSecondEngineeringBureauInstallationEngineeringCo.,Ltd.2017年6月目录编制说明（一）、编制原则1、本施工方案对人员、机械、材料调配、技术措施、质量要求、进度安排等方面进行统一部署，确保工程一次性合格顺利通过验收。2、根据本工程设计特点、功能要求，本着对工程质量的高度责任感，编制原则以“经济、合理、优质、高效”为原则。（二）、编制依据1、本工程招标文件、设计图纸及其有关的技术资料。2、中华人民共和国颁布的现行有效的建筑施工的各类规程、规范及验评标准。3、IS09001质量管理体系、IS014001环境管理体系、GB/T28001-2001职业健康安全管理体系标准，我公司质量、环境及职业健康安全管理手册、程序文件及其支持性文件。4、重庆市人民政府有关建筑工程管理、市政管理、环境保护等法规及规定。5、我国现行的施工验收规范和操作规程；6、我国现行的安全生产、文明施工、环保及消防等有关规定；7、施工验收标准；8、我公司的相关质量、安全管理手册。表1-1现场采用的施工验收规范序号标准规氾编号标准规范名称1GB50243-2002通风与空调工程施工质量验收规范2JGJ141-2004通风管道施工技术规程3GB50683-2011现场设备、工业管道焊接工程施工及验收规范4HJ554-2010餐饮业环境保护技术规范工程概况（一）建筑工程概况本工程由两栋塔楼及裙房构成，A塔楼高度为340米，其中土以上总高约为米；B塔楼高度约为188米，总建筑面积约为32万平米。主要使用功能：地下3~7层为设备用房及车库、地下1~2层与地上1~6层为商业、主楼A栋8~51层为高档租赁型办公区、53~65层为酒店区域、副楼B栋8~33层高档租赁型办公区。属于集办公、商业、星级酒店为一体的超高层综合楼；本工程采用框架剪力墙结构，局部GBF板结构、钢筋砼柱内加结构钢柱以及钢梁等综合结构。（二）专业工程概况根据施工说明第一条第一项管材、制作、安装相关规定及结合施工图纸，本工程两栋塔楼以及裙楼、地下室的厨房灶台排油烟风管、污水处理房和隔油池等排风管均采用厚不锈钢板制作。三施工工艺（一）、主要设备、材料选用表1、风管材质选用表：序号风管材质应用范围备注1不锈钢板厨房排油烟系统焊接，采用角钢外框加固*加固方式由建设单位确定。2、保温材料材质及规格选用表安装位置材料规格水平管道超细玻璃棉板40mm厚外贴加筋防霉防潮贴面二）、风管制作风管焊接制作工艺流程如下：施工准备钢板裁剪下料角钢下料角钢加固翻边、折方1『加固支架预制管制作成型施工准备焊接加固支架熟悉图纸、规范等技术资料，编制并组织方案会审。根据业主要求，本工程厨房排油烟系统风管全部采用厚的不锈钢板制作，所有的风管横向及纵向接缝处均采用焊接。根据现场风管尺寸相差较大，因此根据风管长边尺寸选择不同的焊接方式。风管纵向角接焊接以长边尺寸等于1250mm为界,风管长边尺寸＜1250mm的风管纵向角接焊接按图执行，风管长边尺寸〉1250mm的风管纵向角接焊接按图执行，翻边长度为15mm。风管横向连接以长边尺寸等于2500mm为界，风管长边尺寸＜2500mm时采用翻边对接焊如图所示，法兰翻边尺寸为15mm,风管长边尺寸＞2500mm时，采用对接焊接外加不锈钢角钢法兰加固的方式，如图所示。不锈钢风管的加固支架采用不锈钢角钢作为加固支架。图风管横向对接焊外加加固框示意图钢板裁剪下料拟采用宽度为1250mm的不锈钢卷板进行下料，根据风管规格，将钢板分成两段下料。如1000XX1250mm的板材。1500XX1250mm的板材。翻边、折方按照15mm的法兰翻边尺寸，先将风管横向焊接处所需翻边在折方机上折出,翻边之后风管每节的长度为（1250-15X2）mm=1220mm，然后再按照风管边长折方，长边尺寸大于1250mm的风管还需将竖向焊接处的翻边折出。角钢下料、加固支架预制确定风管加固支撑架所使用的角钢规格为Z30X30X3。按照风管的规格尺寸，对不锈钢角钢下料，焊接。风管长边尺寸在1250mm~2500mm之间时在每节风管管段中间加一道支撑架，风管长边尺寸大于2500mm时在每节风管管段中间加一道支撑架并在两节风管对接处加一个用5#不锈钢槽钢制作的不锈钢法...
