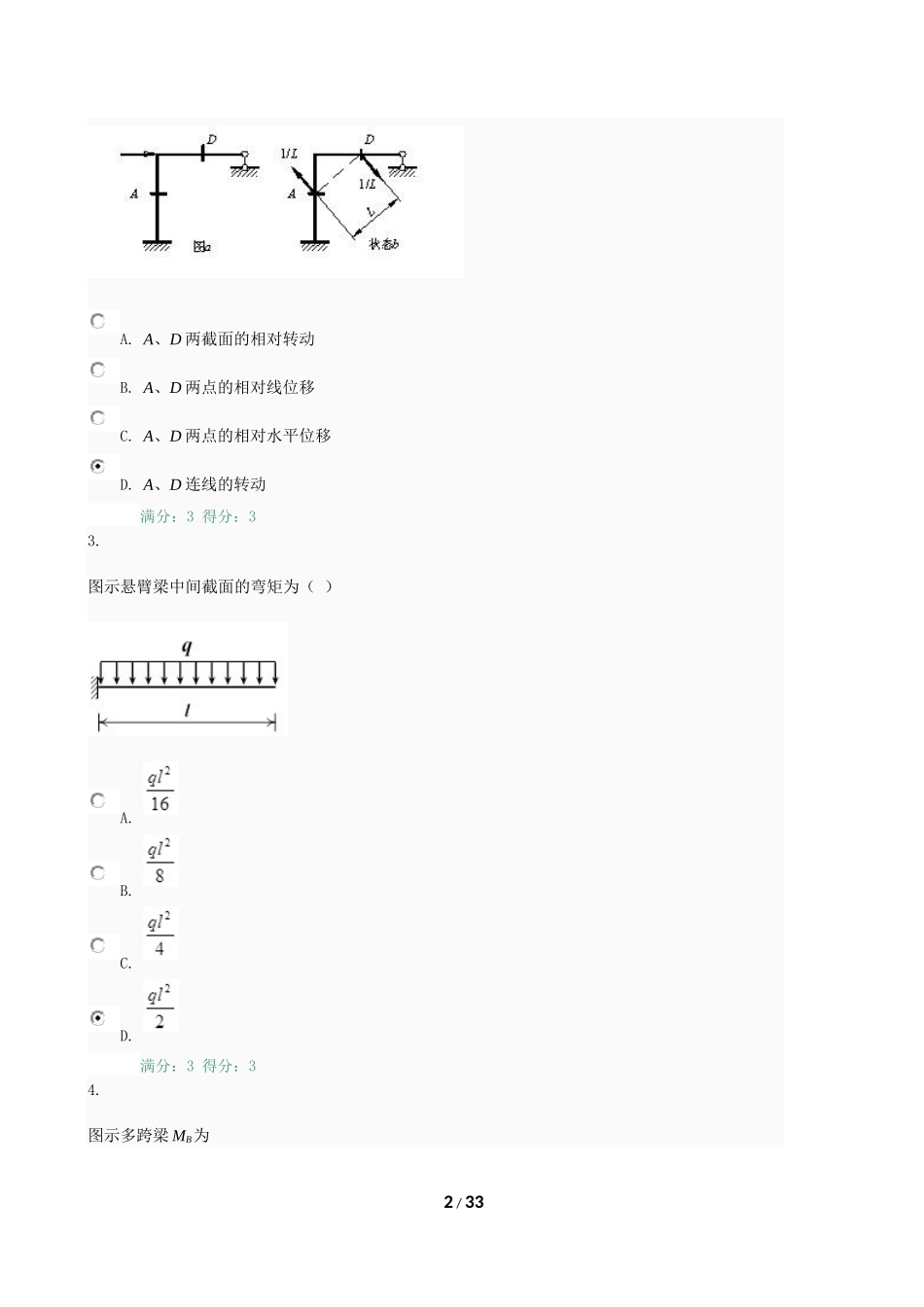

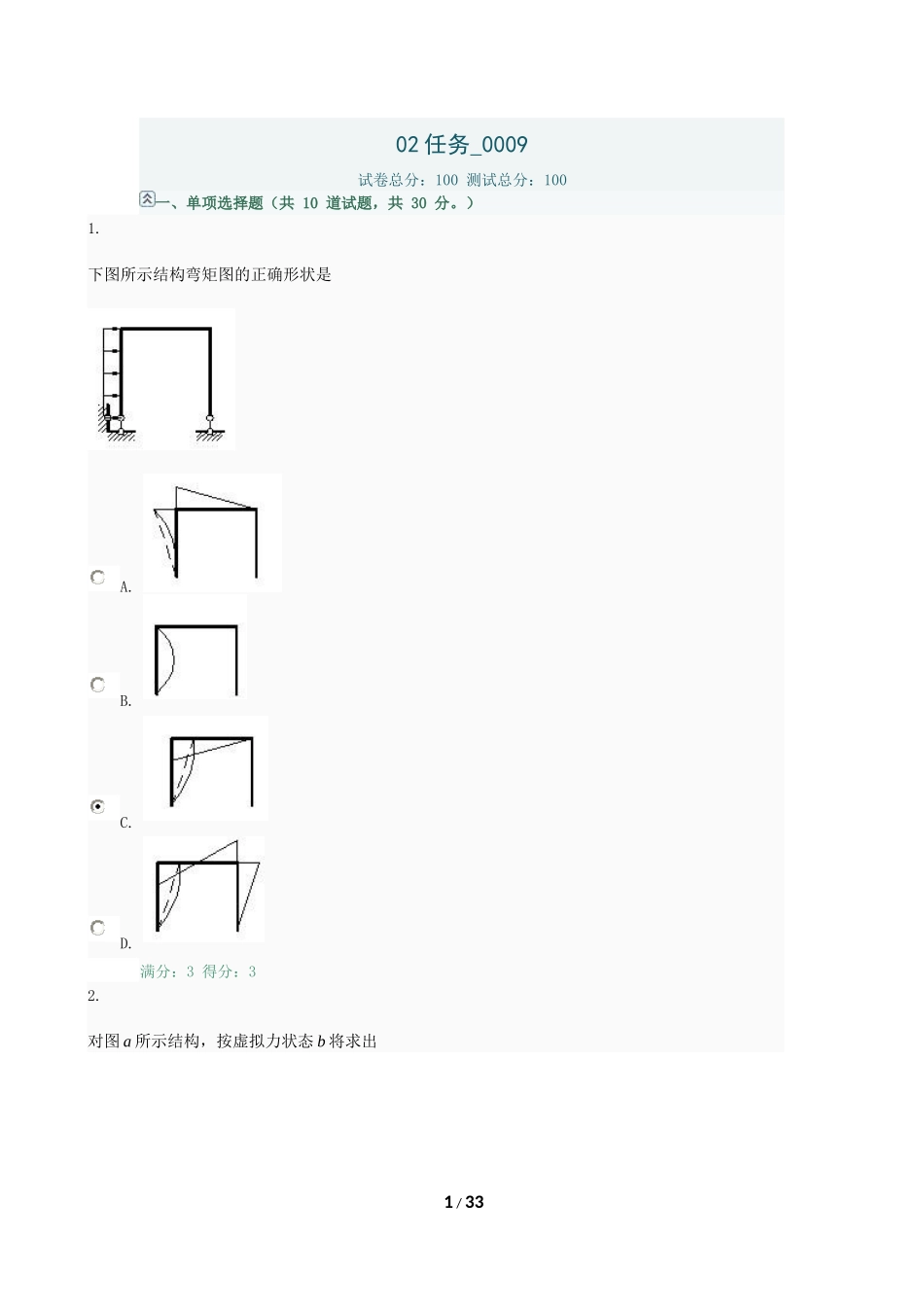

02任务_0009试卷总分：100测试总分：100一、单项选择题（共10道试题，共30分。）1.下图所示结构弯矩图的正确形状是A.B.C.D.满分：3得分：32.对图a所示结构，按虚拟力状态b将求出1/33A.A、D两截面的相对转动B.A、D两点的相对线位移C.A、D两点的相对水平位移D.A、D连线的转动满分：3得分：33.图示悬臂梁中间截面的弯矩为（）A.B.C.D.满分：3得分：34.图示多跨梁MB为2/33A.FPa（下表面受拉）B.FPa（上表面受拉）C.FPa/2（上表面受拉）D.0满分：3得分：35.悬臂梁两种状态的弯矩图如图所示，图乘结果是A.B.C.D.满分：3得分：36.图示多跨静定梁的基本部分是3/33A.AB部分B.BC部分C.CD部分D.DE部分满分：3得分：37.图示桁架有几根零杆A.0B.2C.4D.6满分：3得分：38.荷载作用下产生桁架位移的主要原因是A.轴向变形B.弯曲变形C.剪切变形4/33D.扭转变形满分：3得分：39.三铰拱在集中力作用下其合理拱轴线形状是A.折线B.圆弧C.双曲线D.抛物线满分：3得分：310.静定结构由于温度变化A.发生变形和位移B.不发生变形和位移C.不发生变形，但产生位移D.发生变形，但不产生位移满分：3得分：3二、判断题（共10道试题，共30分。）1.基本附属型结构的计算顺序是：先计算附属部分后计算基本部分。A.错误B.正确满分：3得分：32.图示两根梁的内力相同，变形也相同。5/33A.错误B.正确满分：3得分：33.静定多跨梁中基本部分、附属部分的划分与所承受的荷载无关。A.错误B.正确满分：3得分：34.试判断下列弯矩图是否正确。A.错误B.正确满分：3得分：35.图示多跨静定梁仅AB段有内力。A.错误B.正确满分：3得分：36.图示刚架CD部分的内力为零6/33A.错误B.正确满分：3得分：37.结点荷载作用下的桁架结构中，杆件内力不是只有轴力。A.错误B.正确满分：3得分：38.静定结构的内力与材料的性质无关。A.错误B.正确满分：3得分：39.某荷载作用下桁架可能存在零杆，它不受内力，因此在实际结构中可以将其去掉。A.错误B.正确满分：3得分：310.三铰拱水平推力的大小，不仅与拱高f有关，而且与拱轴线形状有关。A.错误B.正确满分：3得分：3三、分析选择题（共4道试题，共40分。）1.绘制图示结构的弯矩图。7/33弯矩图正确的是（）A.B.C.D.8/33满分：10得分：102.绘制图示结构的弯矩图。弯矩图正确的是（）A.B.C.D.9/33满分：10得分：103.A.B.10/33C.D.满分：10得分：104.A.11/33B.C.D.满分：10得分：1002任务0023试卷总分：100测试时间：0单项选择题判断题分析选择题一、单项选择题（共10道试题，共30分。）1.图示刚架杆端弯矩MBA等于A.30kN·m（左侧受拉）B.30kN·m（右侧受拉）C.10kN·m（左侧受拉）D.10kN·m（右侧受拉）2.下图所示结构弯矩图的正确形状是12/33A.B.C.D.3.图示刚架MAD为A.1kN·mB.2kN·mC.3kN·m13/33D.04.图示多跨梁MB为A.FPa（下表面受拉）B.FPa（上表面受拉）C.FPa/2（上表面受拉）D.05.悬臂梁两种状态的弯矩图如图所示，图乘结果是A.B.C.D.6.14/33图示多跨静定梁的基本部分是A.AB部分B.BC部分C.CD部分D.DE部分7.荷载作用下产生桁架位移的主要原因是A.轴向变形B.弯曲变形C.剪切变形D.扭转变形8.图示对称结构中杆1与杆2的内力关系是A.B.15/33C.D.9.静定结构由于温度变化A.发生变形和位移B.不发生变形和位移C.不发生变形，但产生位移D.发生变形，但不产生位移10.静定结构的内力与刚度A.有关B.比值有关C.绝对大小有关D.无关二、判断题（共10道试题，共30分。）1.外力作用在基本部分上时，附属部分的内力、变形和位移均为零。A.错误B.正确2.图示多跨静定梁仅FD段有内力。A.错误16/33B.正确3.图示刚架弯矩图的形状是否正确。A.错误B.正确4.图示两根梁的内力相同，变形也相同。A.错误B.正确5.图示两个单跨梁，同跨度同荷载。但横截面形状不同，故其内力也不相同。17/33A.错误B.正确6.图示刚架CD部分的内力为零A.错误B.正确7.图示桁架中FN1=0。A.错误B.正确8.某荷载作用下桁架可能存在零杆，它不受内力，因此在实际结构中可以将其去掉。A.错误B.正确9.在跨度、荷载不变的条件下，控制三铰拱水平反力的唯一参数是拱高。A.错误B.正确10.18/33图示二图相乘的结果是A.错误B.正确三、分析选择题（共4道试题，共40分。）1...
