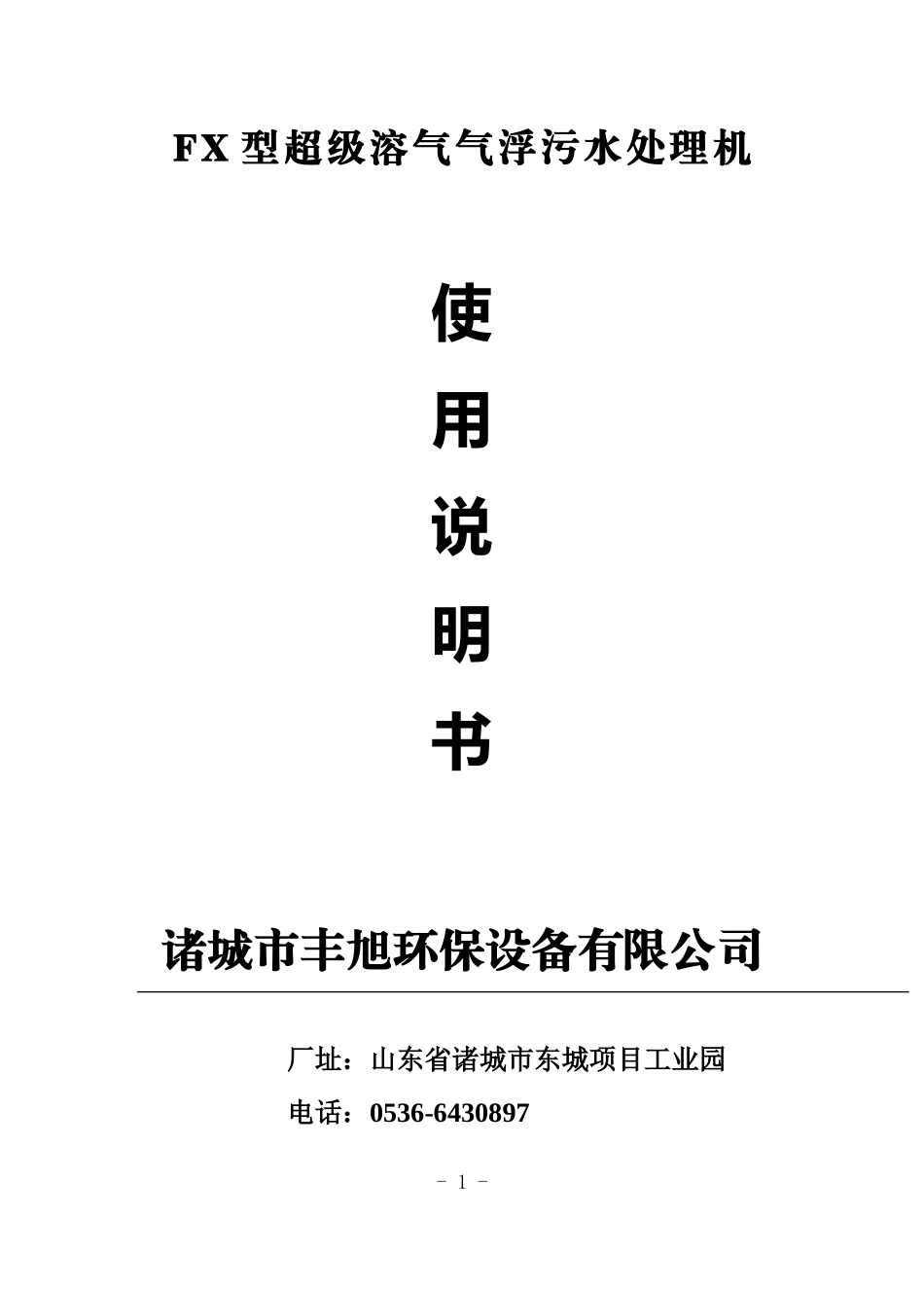

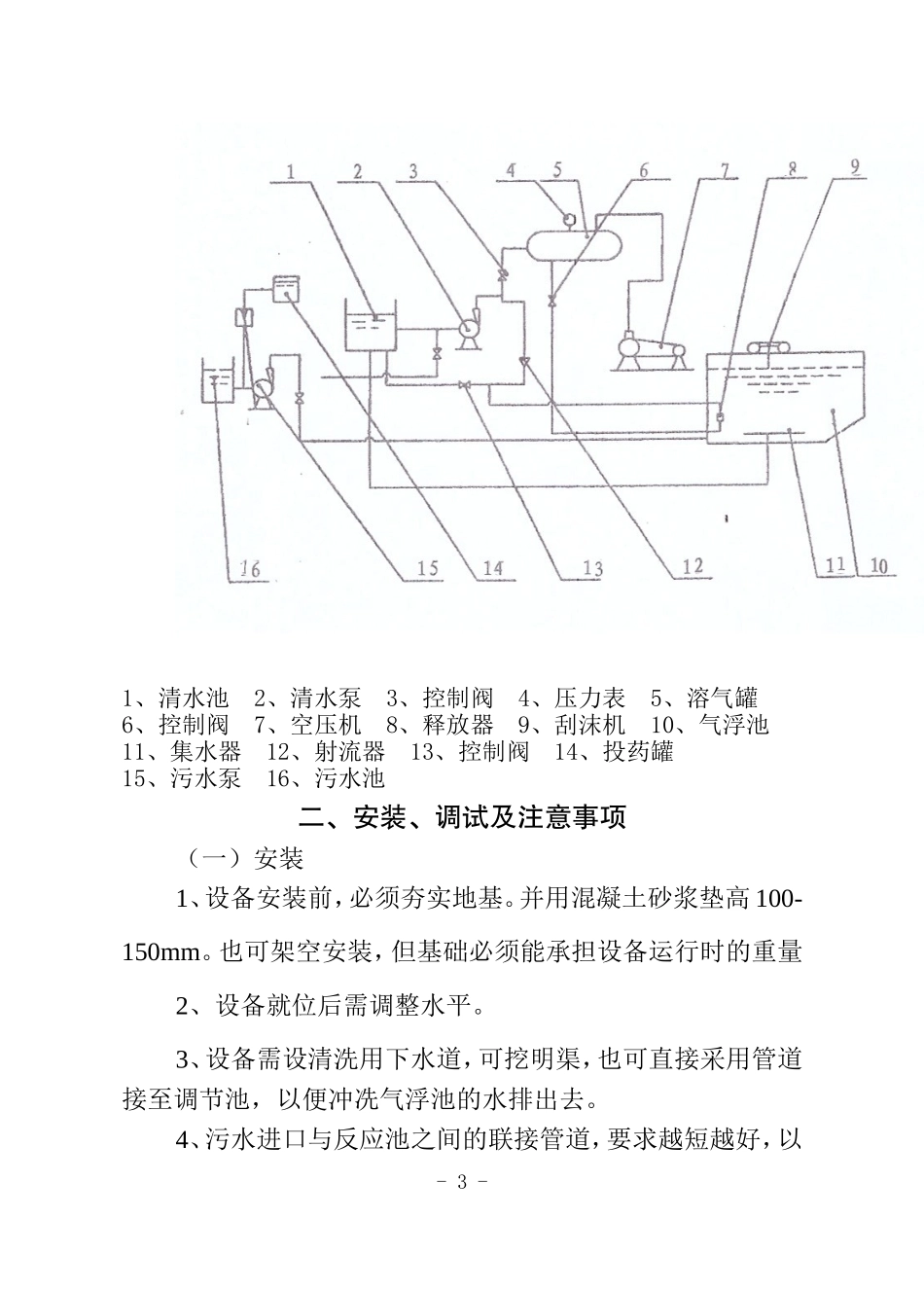

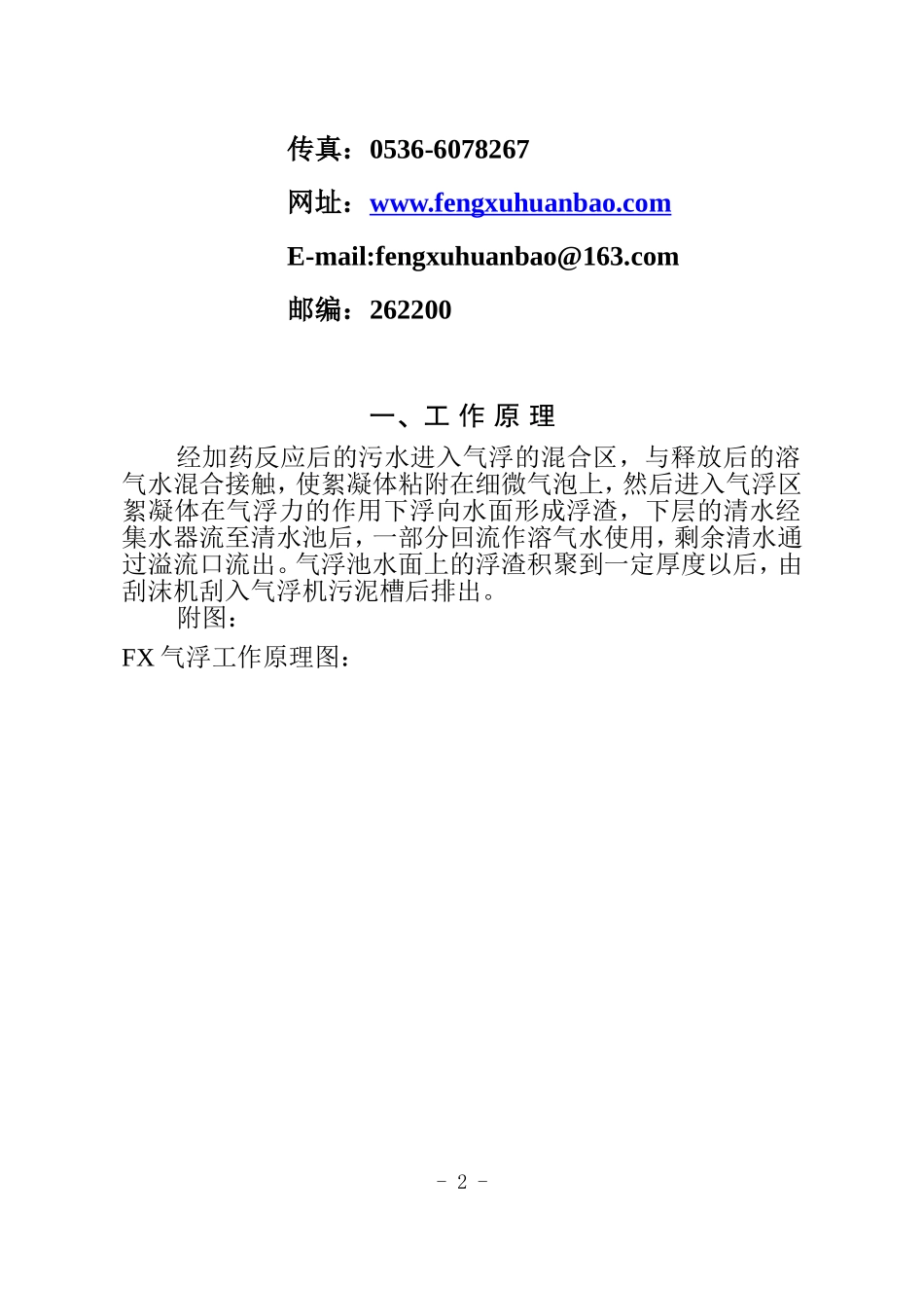

FX型超级溶气气浮污水处理机使用说明书诸城市丰旭环保设备有限公司厂址：山东省诸城市东城项目工业园电话：0536-6430897-1-传真：0536-6078267网址：www.fengxuhuanbao.comE-mail:fengxuhuanbao@163.com邮编：262200一、工作原理经加药反应后的污水进入气浮的混合区，与释放后的溶气水混合接触，使絮凝体粘附在细微气泡上，然后进入气浮区絮凝体在气浮力的作用下浮向水面形成浮渣，下层的清水经集水器流至清水池后，一部分回流作溶气水使用，剩余清水通过溢流口流出。气浮池水面上的浮渣积聚到一定厚度以后，由刮沫机刮入气浮机污泥槽后排出。附图：FX气浮工作原理图：-2-1、清水池2、清水泵3、控制阀4、压力表5、溶气罐6、控制阀7、空压机8、释放器9、刮沫机10、气浮池11、集水器12、射流器13、控制阀14、投药罐15、污水泵16、污水池二、安装、调试及注意事项（一）安装1、设备安装前，必须夯实地基。并用混凝土砂浆垫高100-150mm。也可架空安装，但基础必须能承担设备运行时的重量2、设备就位后需调整水平。3、设备需设清洗用下水道，可挖明渠，也可直接采用管道接至调节池，以便冲冼气浮池的水排出去。4、污水进口与反应池之间的联接管道，要求越短越好，以-3-免絮凝体在管道中被破坏。5、清水出口可接通下水道排放，如需进入下道处理工序，可直接与下道处理设备相接。6、污泥出口可接至污泥槽或污泥处理设备。7、电器箱一般应放置在扶梯侧面，环境应干净、清洁。（二）调试：A、设备调试前，应做好以下准备工作：1、要清洗水池内所有的赃物、杂物。2、对水泵及空压机等需要润滑部位进行加油润滑。3、接通电源，启动水泵，检查转向是否与箭头所标方向一致。用手动控制启动空压机，检查空压机运转是否正常，发现异常情况应及时查清原因。4、按下刮沫机开关，使其向溶气系统一端行走。运行到头后在行程撞块作用下，刮沫机反向行走，直到污泥槽，行程撞块将刮板翻起，按下停止按钮，停止刮沫。B、试运行：1、加水：使气浮机水位达到距污泥槽隔板上沿约20-50mm，气浮池水位的高低，可用集水器调节。2、溶气系统运行：关闭所有控制阀，将电器旋钮开关旋至自动位置，启动水泵，此时空压机也进入自动工作状态，然后顺序打开清水泵进水阀、出水阀、控制阀，压力表压力逐渐上升，一般应达到0.4-0.5MPa。此时打开溶气罐出水控制阀门，使溶气水通过释放器，释放至气浮池内，气浮池内出现大量的微细气泡，使清水变成乳白色，溶气系统即为正常，溶气压力越高，释放的溶气水泡密度越高。溶气系统的气体由空压机提供。由于溶气水不断将罐内空气带走，罐内空气逐渐减少，水-4-位上升。当水位上升到一定位置时，浮球液位计将控制空压机工作，使罐内有足够的空气量。3、气浮运行：溶气系统运行正常后，将加药反应后的污水送至气浮混合池。流量先小一些，正常后逐渐增至额定值。4、溶气水：溶气水先用自来水作回流水，正常后，改用处理后的清水作回流水。如废水中洗涤剂量大，泡沫多，影响气浮效果，可一直用清水。5、浮渣积聚到一定厚度后，启动刮沫机。6、设备停机后，应先关闭污水控制阀，再关闭污水泵，将沫刮净，停刮沫机，然后打开清水阀，通入自来水运行30分钟关闭溶气出水进水控制阀，最后停清水泵。（三）注意事项及日常维护1、溶气罐上压力表读数不得超过0.6MPa。2、清水泵、空压机、刮沫机要定期加油润滑，一般空压机二个月加一次油，半年换一次油。3、气浮池应视沉淀物多少，定期进行清洗。4、进入气浮机的污水必须加药，否则效果不理想。5、定期检查溶气罐上安全阀是否工作可靠。6、释放器发生堵塞时，可打开抽真空阀，使释放器舌片打开，用清水使其自行清洗，将堵塞物冲洗，然后关闭此阀，该阀门一般只需打开10-20秒。-5-三、电器原理图（见附图）-6--7-FX-5型气浮机电器元件一览表序号代号名称型号备注1QF1空气开关DZ10-100/330380V2QF2-QF3空气开关DZ47-633PU熔断器RL1-156A4KM1-KM5交流接触器CJ20-4010A220V5SB1-SB8按钮开关LAY3-116SA1-SA2旋钮开关LAY3-11X7SB9、10红绿组合按钮开关LA4-2H8HL1-HL2指示灯AD-11220V9FR1-FR4热继电器JR36-4510TA电流互感器LMZJ1-0.5100/511M1清水泵...
