管道大开挖穿越公路施工方案VIP免费

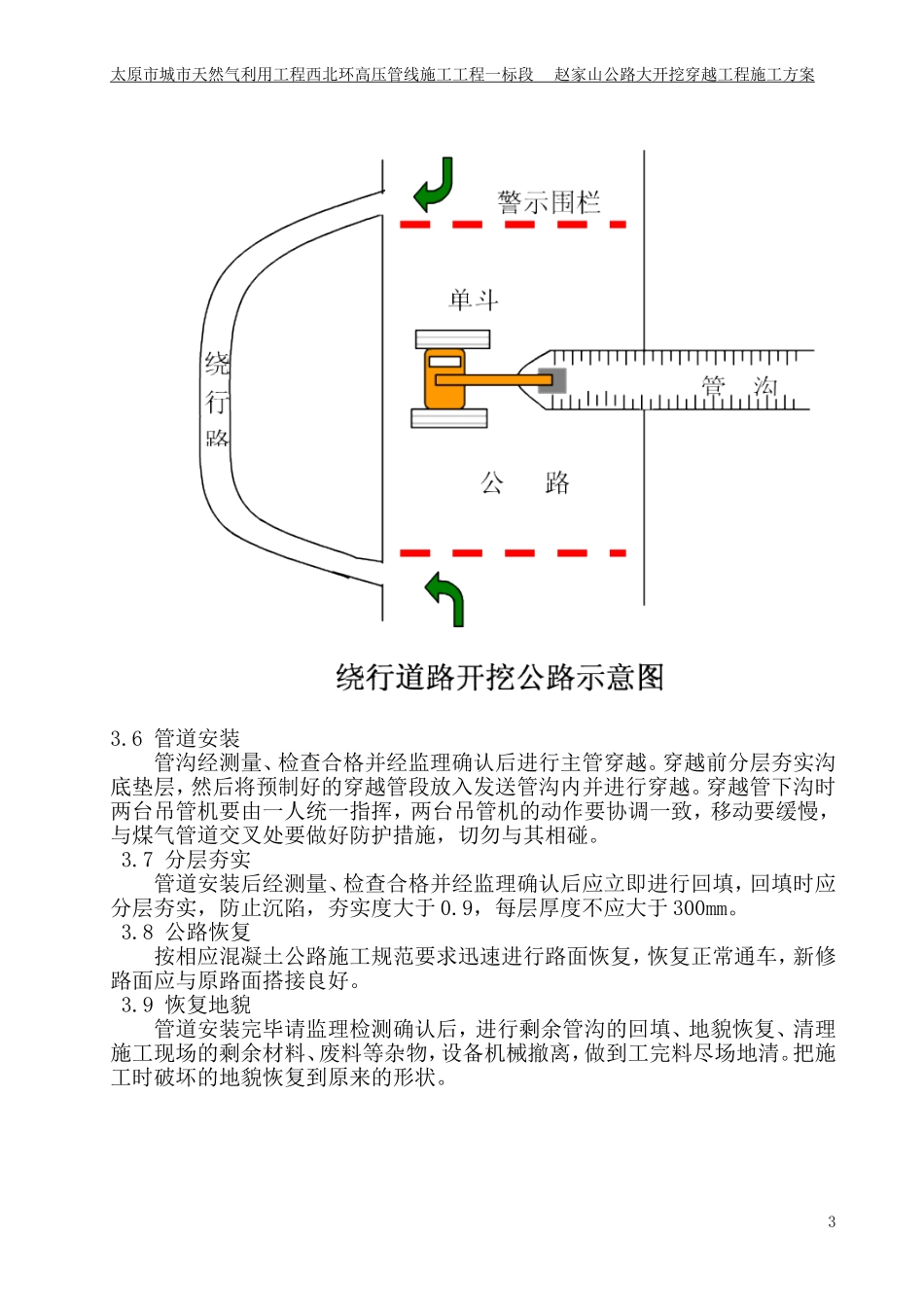

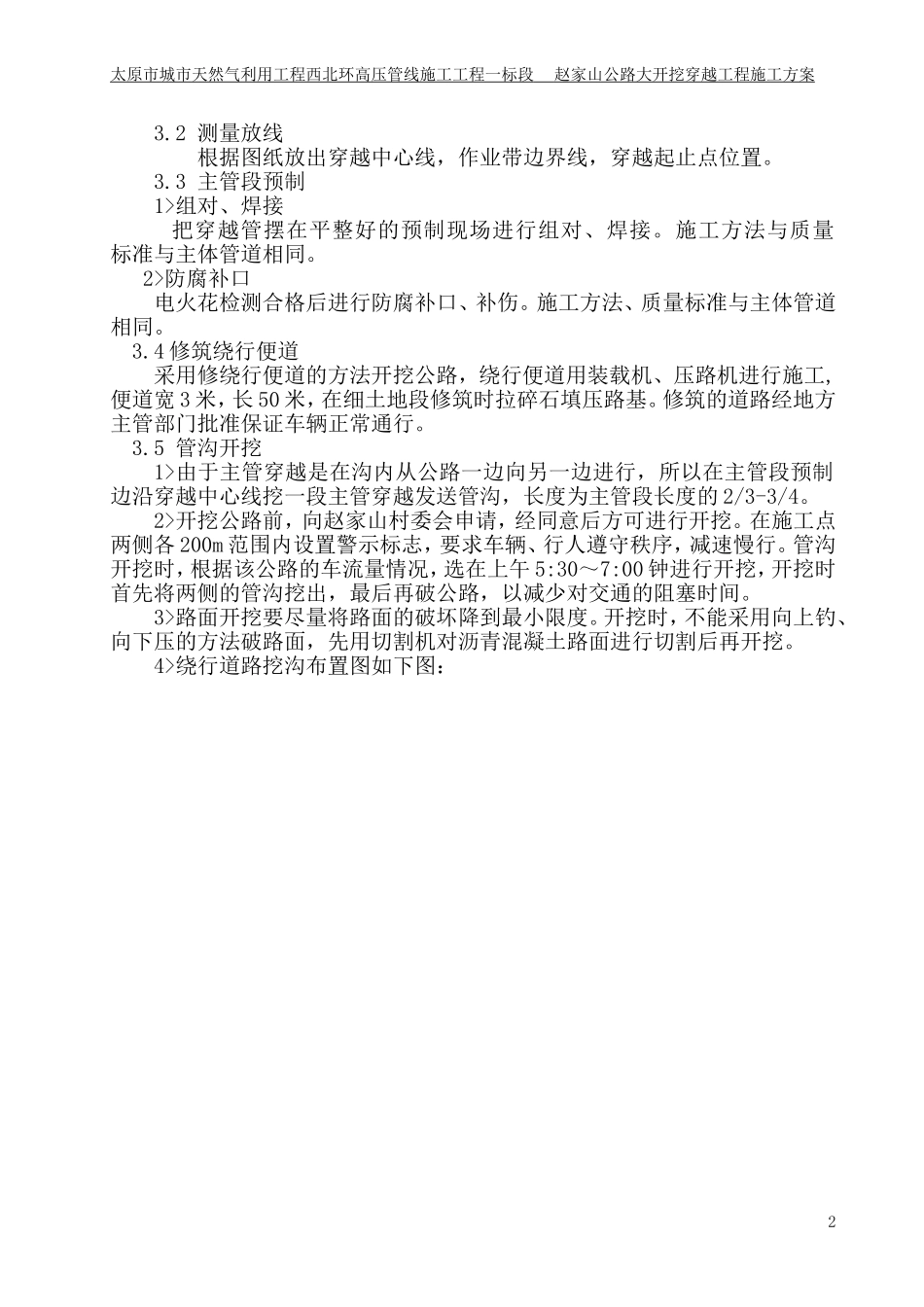

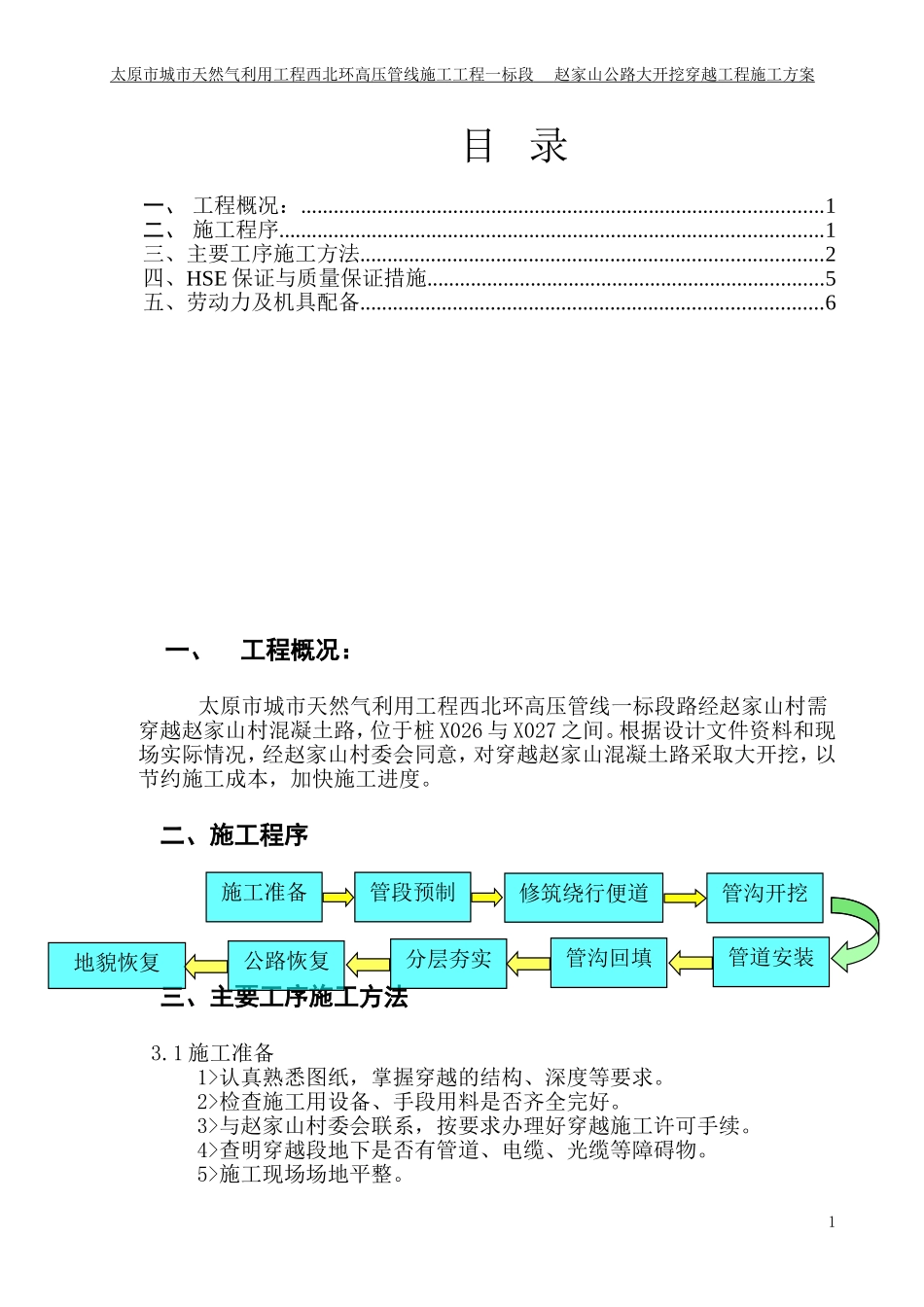

太原市城市天然气利用工程西北环高压管线施工工程一标段赵家山公路大开挖穿越工程施工方案目录一、工程概况：................................................................................................1二、施工程序....................................................................................................1三、主要工序施工方法.....................................................................................2四、HSE保证与质量保证措施.........................................................................5五、劳动力及机具配备.....................................................................................6一、工程概况：太原市城市天然气利用工程西北环高压管线一标段路经赵家山村需穿越赵家山村混凝土路，位于桩X026与X027之间。根据设计文件资料和现场实际情况，经赵家山村委会同意，对穿越赵家山混凝土路采取大开挖，以节约施工成本，加快施工进度。二、施工程序三、主要工序施工方法3.1施工准备1>认真熟悉图纸，掌握穿越的结构、深度等要求。2>检查施工用设备、手段用料是否齐全完好。3>与赵家山村委会联系，按要求办理好穿越施工许可手续。4>查明穿越段地下是否有管道、电缆、光缆等障碍物。5>施工现场场地平整。1施工准备管段预制修筑绕行便道管沟开挖管道安装管沟回填分层夯实公路恢复地貌恢复太原市城市天然气利用工程西北环高压管线施工工程一标段赵家山公路大开挖穿越工程施工方案3.2测量放线根据图纸放出穿越中心线，作业带边界线，穿越起止点位置。3.3主管段预制1>组对、焊接把穿越管摆在平整好的预制现场进行组对、焊接。施工方法与质量标准与主体管道相同。2>防腐补口电火花检测合格后进行防腐补口、补伤。施工方法、质量标准与主体管道相同。3.4修筑绕行便道采用修绕行便道的方法开挖公路，绕行便道用装载机、压路机进行施工,便道宽3米，长50米，在细土地段修筑时拉碎石填压路基。修筑的道路经地方主管部门批准保证车辆正常通行。3.5管沟开挖1>由于主管穿越是在沟内从公路一边向另一边进行，所以在主管段预制边沿穿越中心线挖一段主管穿越发送管沟，长度为主管段长度的2/3-3/4。2>开挖公路前，向赵家山村委会申请，经同意后方可进行开挖。在施工点两侧各200m范围内设置警示标志，要求车辆、行人遵守秩序，减速慢行。管沟开挖时，根据该公路的车流量情况，选在上午5:30～7:00钟进行开挖，开挖时首先将两侧的管沟挖出，最后再破公路，以减少对交通的阻塞时间。3>路面开挖要尽量将路面的破坏降到最小限度。开挖时，不能采用向上钓、向下压的方法破路面，先用切割机对沥青混凝土路面进行切割后再开挖。4>绕行道路挖沟布置图如下图：2太原市城市天然气利用工程西北环高压管线施工工程一标段赵家山公路大开挖穿越工程施工方案3.6管道安装管沟经测量、检查合格并经监理确认后进行主管穿越。穿越前分层夯实沟底垫层，然后将预制好的穿越管段放入发送管沟内并进行穿越。穿越管下沟时两台吊管机要由一人统一指挥，两台吊管机的动作要协调一致，移动要缓慢，与煤气管道交叉处要做好防护措施，切勿与其相碰。3.7分层夯实管道安装后经测量、检查合格并经监理确认后应立即进行回填，回填时应分层夯实，防止沉陷，夯实度大于0.9，每层厚度不应大于300mm。3.8公路恢复按相应混凝土公路施工规范要求迅速进行路面恢复，恢复正常通车，新修路面应与原路面搭接良好。3.9恢复地貌管道安装完毕请监理检测确认后，进行剩余管沟的回填、地貌恢复、清理施工现场的剩余材料、废料等杂物，设备机械撤离，做到工完料尽场地清。把施工时破坏的地貌恢复到原来的形状。3太原市城市天然气利用工程西北环高压管线施工工程一标段赵家山公路大开挖穿越工程施工方案四、HSE保证与质量保证措施4.1HSE保证措施1>在施工过程中现场设置警示牌、拉警示带，严禁闲杂人员进入施工现场。2>施工人员一切服从指挥，人员要与施工机械保持安全距离。3>施工中要防止地面水流入坑、沟内，以免边坡塌方。4>在施工中，始终贯彻“安全第一，预防为主”，认...
