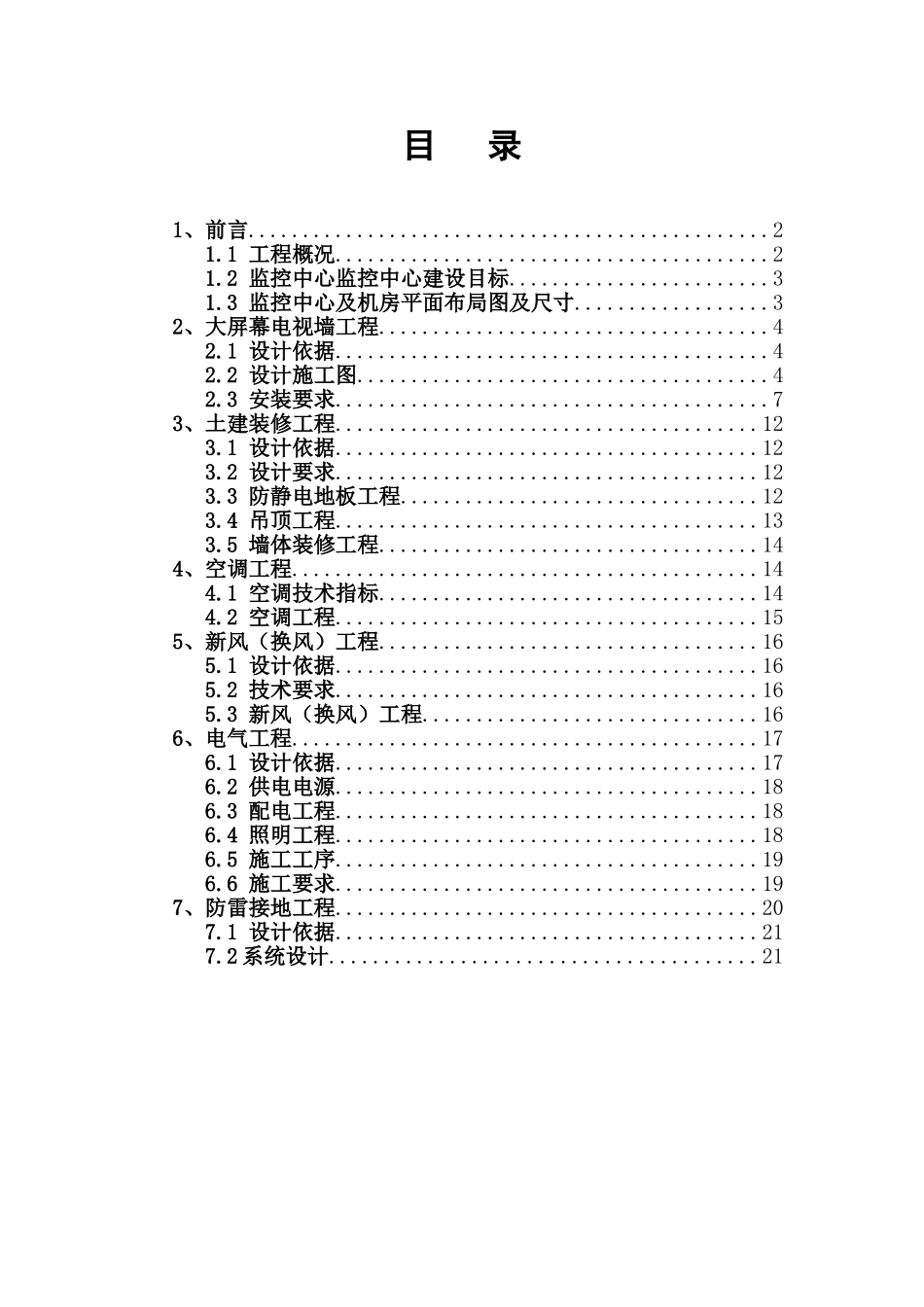

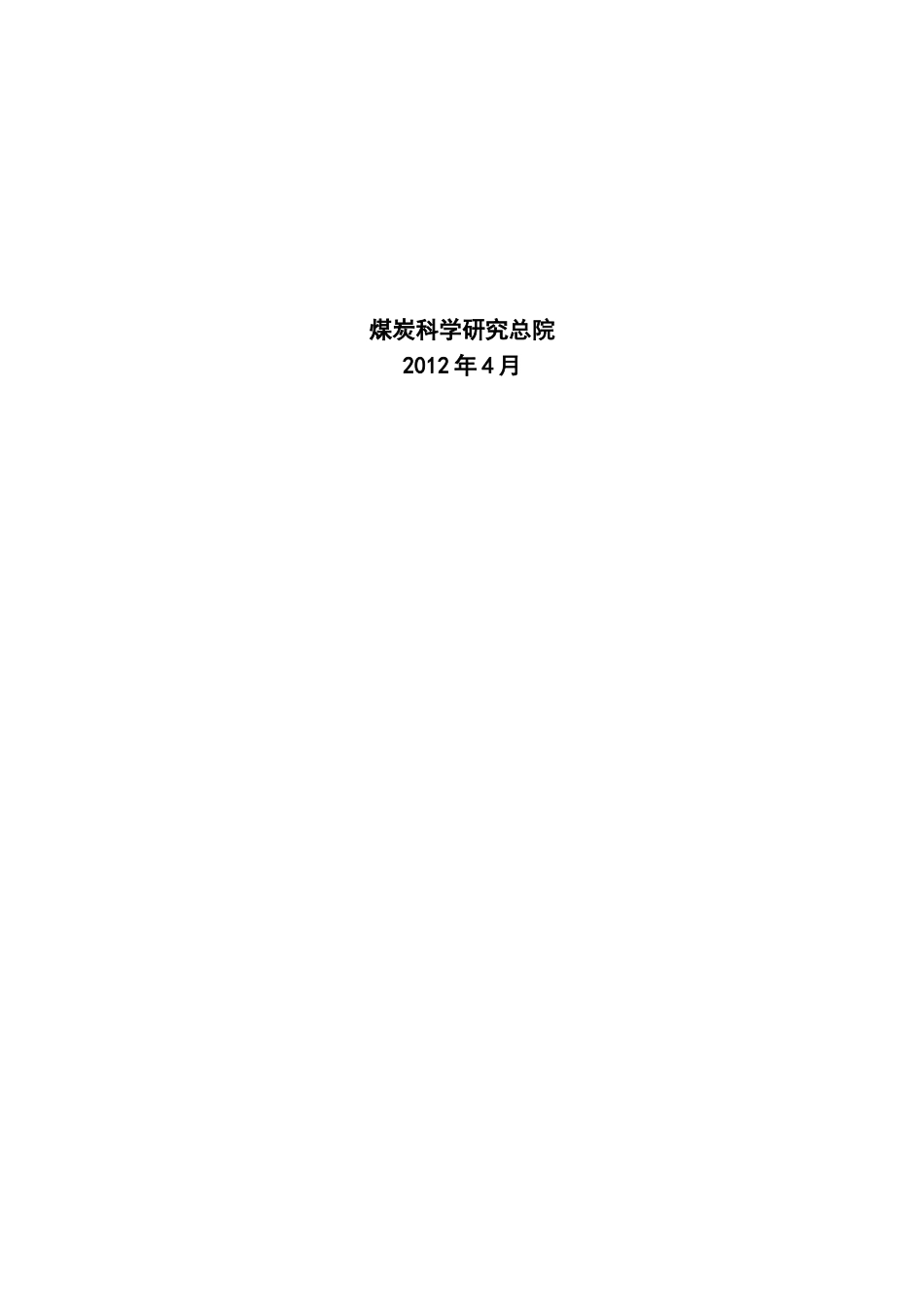

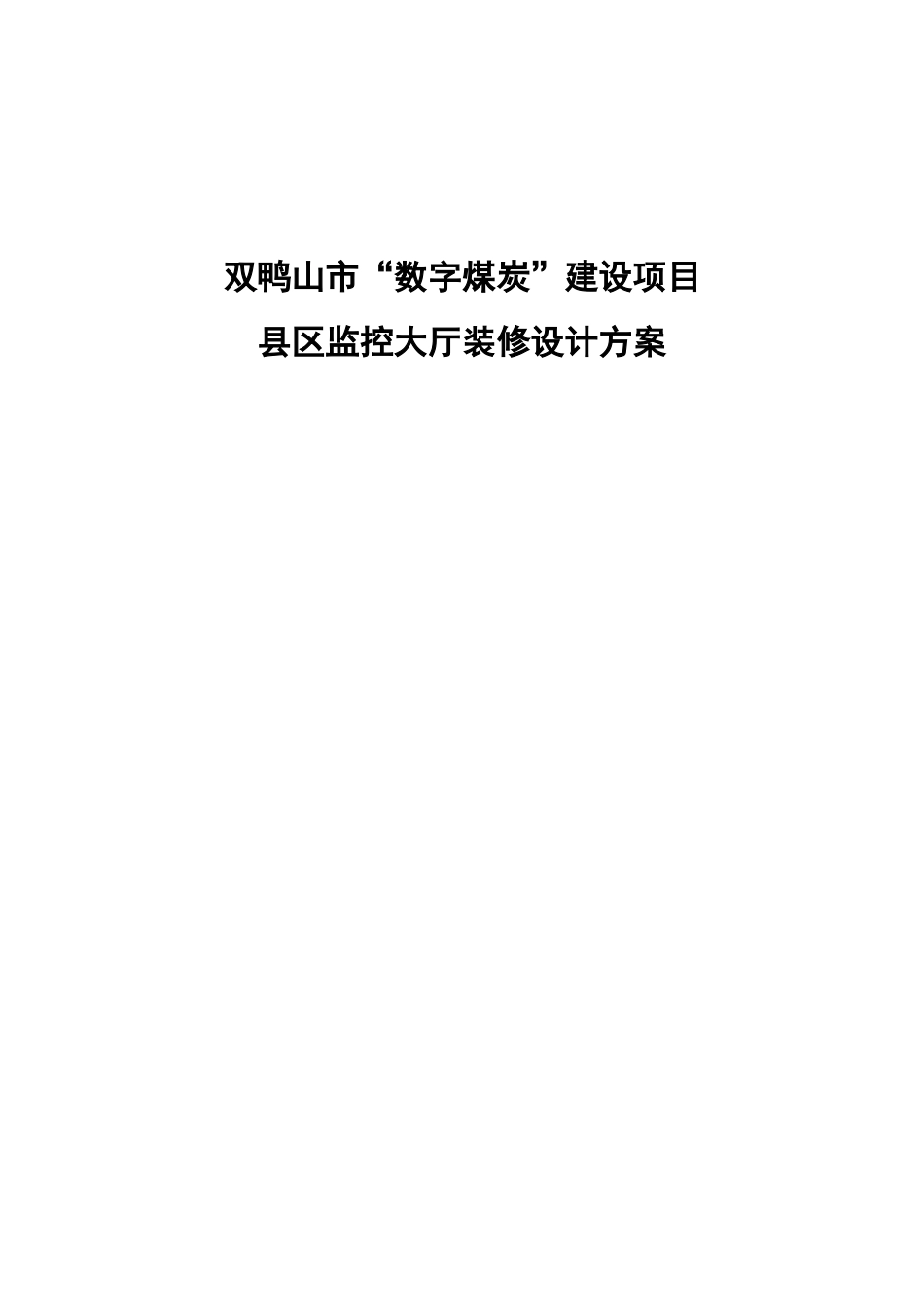

双鸭山市“数字煤炭”建设项目县区监控大厅装修设计方案煤炭科学研究总院2012年4月目录1、前言................................................21.1工程概况........................................21.2监控中心监控中心建设目标........................31.3监控中心及机房平面布局图及尺寸..................32、大屏幕电视墙工程....................................42.1设计依据........................................42.2设计施工图......................................42.3安装要求........................................73、土建装修工程.......................................123.1设计依据.......................................123.2设计要求.......................................123.3防静电地板工程.................................123.4吊顶工程.......................................133.5墙体装修工程...................................144、空调工程...........................................144.1空调技术指标...................................144.2空调工程.......................................155、新风(换风)工程...................................165.1设计依据.......................................165.2技术要求.......................................165.3新风(换风)工程...............................166、电气工程...........................................176.1设计依据.......................................176.2供电电源.......................................186.3配电工程.......................................186.4照明工程.......................................186.5施工工序.......................................196.6施工要求.......................................197、防雷接地工程.......................................207.1设计依据.......................................217.2系统设计.......................................211、前言监控中心基础设施的建设,很重要的一个环节就是监控中心的装修建设。监控中心装修工程不仅集建筑、电气、安装、网络等多个专业技术于一体,更需要丰富的工程实施和管理经验。监控中心装修工程设计与施工的优劣直接关系到监控中心内监控系统是否能稳定可靠地运行,是否能保证各类信息通讯畅通无阻。监控中心既要保障监控中心设备安全可靠的正常运行,延长监控系统使用寿命,又能为系统管理员创造一个舒适的工作环境,能够满足系统管理人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。所以,一个合格的现代化监控中心,应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的监控中心。1.1工程概况宝清县监控中心的监控中心、机房的适应性装修建设。其中,机房面积不小于30平米。大屏幕电视墙建设场地装修,主要包括:监控中心装修(吊顶、墙体、地面)机房装修(吊顶、墙体、地面)会商室装修(吊顶、墙体、地面)配电系统建设,主要包括:配电系统设计机房照明防雷接地系统建设1.2监控中心监控中心建设目标煤科总院有着多年的监控中心建设经验,根据对双鸭山市煤炭监控中心及机房装修建设需求的深刻理解,将设计目标分析如下:监控中心、机房的装修建设将以国家A类标准进行建设监控中心、机房的土建装修设计(将满足监控中心防尘、防潮、抗静电、电磁屏蔽等监控中心环境需求)监控中心供配电系统设计(将满足监控中心高质量、持续、稳定供电需求)监控中心精密空调系统设计(将满足监控中心温度调节、湿度调界、风量调节等需求)监控中心安全系统(将满足监控中心防雷接地等物理安全需求)1.3监控中心及机房平面布局图及尺寸监控中心的尺寸及布局图如下:2、大屏幕电视墙工程2.1设计依据国际认证和执行标准CE欧洲统一标准机芯、多屏幕拼接墙电磁兼容性认证CE欧洲统一标准机芯、多屏幕拼接墙安全认证国家认证和执行标准中...
