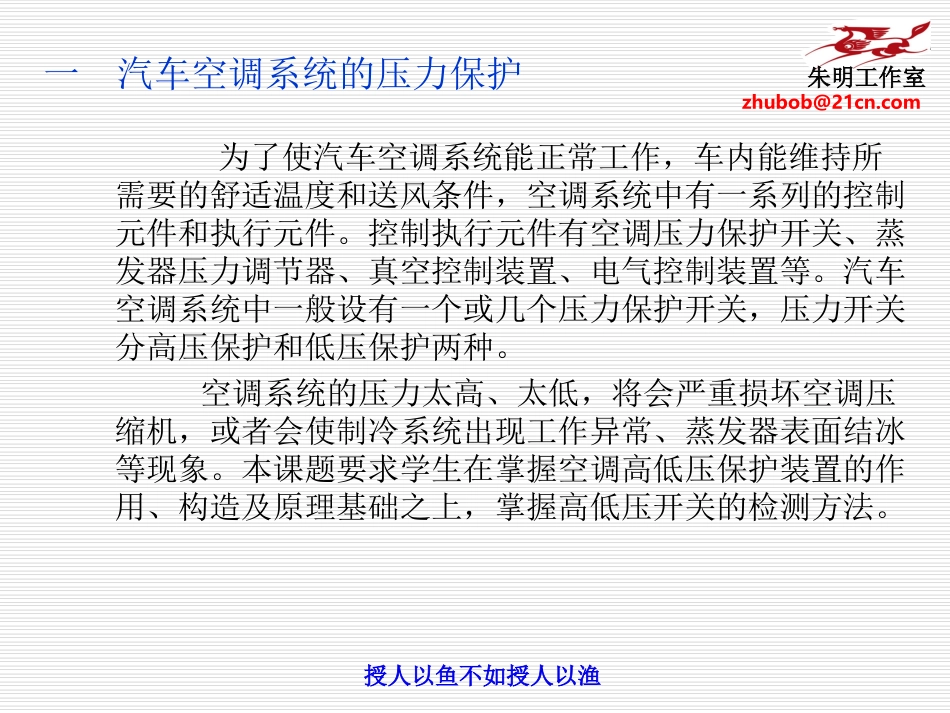

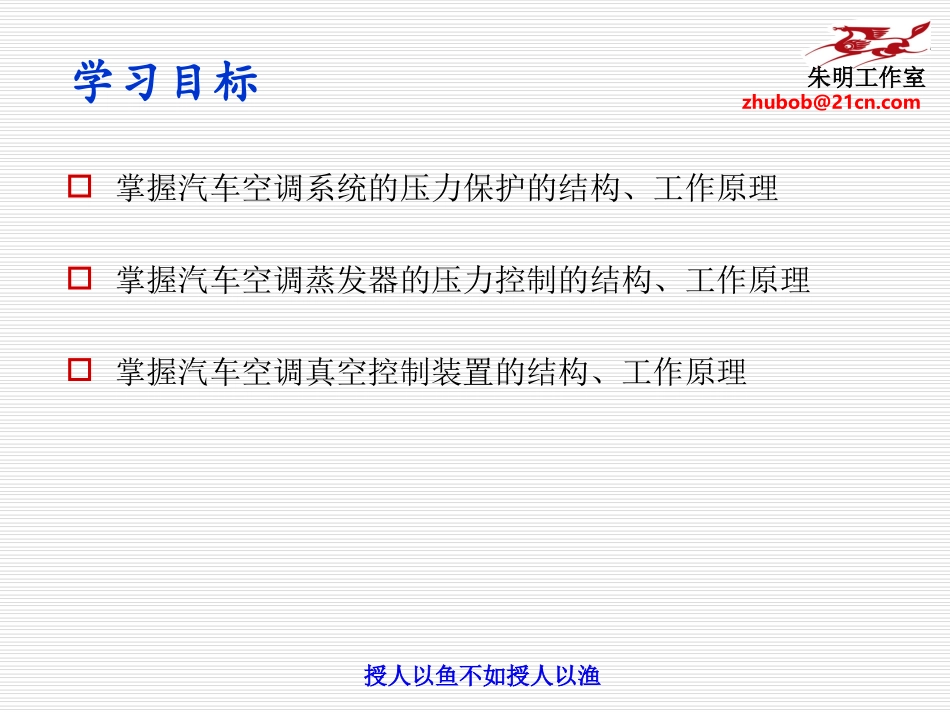

授人以鱼不如授人以渔朱明工作室zhubob@21cn.com主讲:朱明高级技师、经济师,工程师高级技能专业教师汽车维修工高级考评员第四章、汽车空调系统的压力保护授人以鱼不如授人以渔朱明工作室zhubob@21cn.com学习目标掌握汽车空调系统的压力保护的结构、工作原理掌握汽车空调蒸发器的压力控制的结构、工作原理掌握汽车空调真空控制装置的结构、工作原理授人以鱼不如授人以渔朱明工作室zhubob@21cn.com一汽车空调系统的压力保护为了使汽车空调系统能正常工作,车内能维持所需要的舒适温度和送风条件,空调系统中有一系列的控制元件和执行元件。控制执行元件有空调压力保护开关、蒸发器压力调节器、真空控制装置、电气控制装置等。汽车空调系统中一般设有一个或几个压力保护开关,压力开关分高压保护和低压保护两种。空调系统的压力太高、太低,将会严重损坏空调压缩机,或者会使制冷系统出现工作异常、蒸发器表面结冰等现象。本课题要求学生在掌握空调高低压保护装置的作用、构造及原理基础之上,掌握高低压开关的检测方法。授人以鱼不如授人以渔朱明工作室zhubob@21cn.com授人以鱼不如授人以渔朱明工作室zhubob@21cn.com电磁离合器1.作用电磁离合器用于所有的汽车空调系统压缩机的开和关。希望制冷时打开,不希望制冷时关闭。离合器常被用作车内温度控制。汽车空调用的电磁离合器,其作用是将汽车发动机的动力,传递给压缩机主轴,使压缩机运转,完成制冷循环。压缩机的工作或停转,由电磁离合器线圈电源的通断进行控制。电源的通断,则由高低压开关和温控器进行控制,或程序控制模组输出控制信号。授人以鱼不如授人以渔朱明工作室zhubob@21cn.com2.结构与工作原理从下图中可知,电磁离合器主要由皮带轮、离合器线圈、衔铁(压力板)等组成。皮带轮(盘)由轴承支撑。线圈通电后,衔铁被线圈磁力牢牢吸住,压缩机主轴通过键与毂连接,而衔铁与毂紧箍。这时皮带轮旋转,通过转板上吸力带动衔铁旋转,主轴即被驱动。当离合器线圈断电时,衔铁被弹簧弹回,皮带轮只在轴承上空转。授人以鱼不如授人以渔朱明工作室zhubob@21cn.com3.电磁离合器的测试:断开电磁离合器的接头把蓄电池(+)极电压直接接到电磁离合器的接头上如果电磁离合器正常,则有“咔嗒”声如果皮带轮和枢轴没有接触上,则有故障。电磁离合器检修过程中的两个重点是:A:间隙B:电流压力板与皮带轮间的间隙为0.5~0.9mm之间.电流的检测以测电磁铁的电阻为准.注意授人以鱼不如授人以渔朱明工作室zhubob@21cn.com压力开关1.作用控制电磁离合器。防止压缩机在系统没有制冷剂或系统压力过高的情况下工作而损坏。控制冷却风扇。在系统压力上升到中等高度,冷却风扇工作。授人以鱼不如授人以渔朱明工作室zhubob@21cn.com空调压力开关空调排水管冷气系统-压力保护开关授人以鱼不如授人以渔朱明工作室zhubob@21cn.com功能开关授人以鱼不如授人以渔朱明工作室zhubob@21cn.com2.分类压力开关的型式有多种,要仔细判断。压力开关的种类及作用种类特性作用A.低压开关常闭高压回路压力低于规定值时使压缩机停转B.高压开关常闭高压回路压力高于规定值时使压缩机停转C.低压开关常开低压回路压力低于规定值时接通除霜电磁阀D.高压开关常开高压压力高于规定值时使冷凝器风扇高速运转E.高低压力组合开关常闭同A、B设在高压回路中授人以鱼不如授人以渔朱明工作室zhubob@21cn.com低压开关低压开关有两种:一种设在高压回路中,主要目的是保护压缩机不在缺少制冷剂的情况下空转,以免压缩机因缺乏润滑而遭受破坏,同时也起到低温环境保护作用,以免在过低的环境温度下使制冷系统工作而造成蒸发器表面结冰,并增加不必要的功耗。另一种低压开关设在低压回路中,真正感受吸气压力,用来控制高压旁通阀的除霜作用,即当低压压力低达某一规定值时,接通高压旁通阀(电磁阀),让部分高压蒸汽直接进入蒸发器,以达到除霜之目的。授人以鱼不如授人以渔朱明工作室zhubob@21cn.com压力保护开关1、低压开关(1)低压开关的作用低压开关有两种,一种设在高压回路中,主要目的是保护压缩机不致在缺少制冷剂的情况下空转,以免压缩机...
