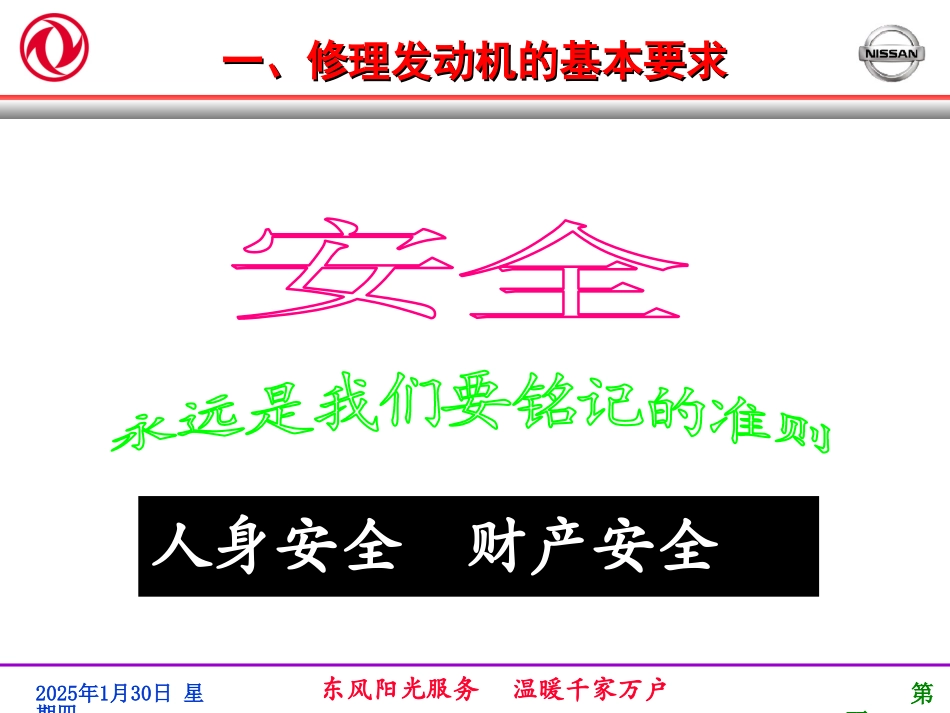

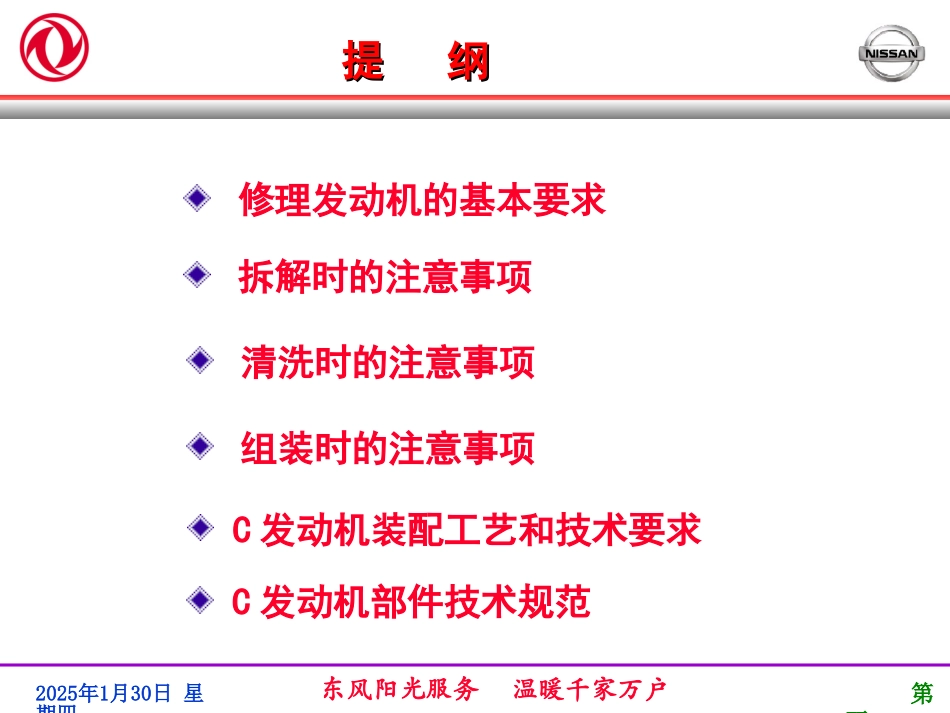

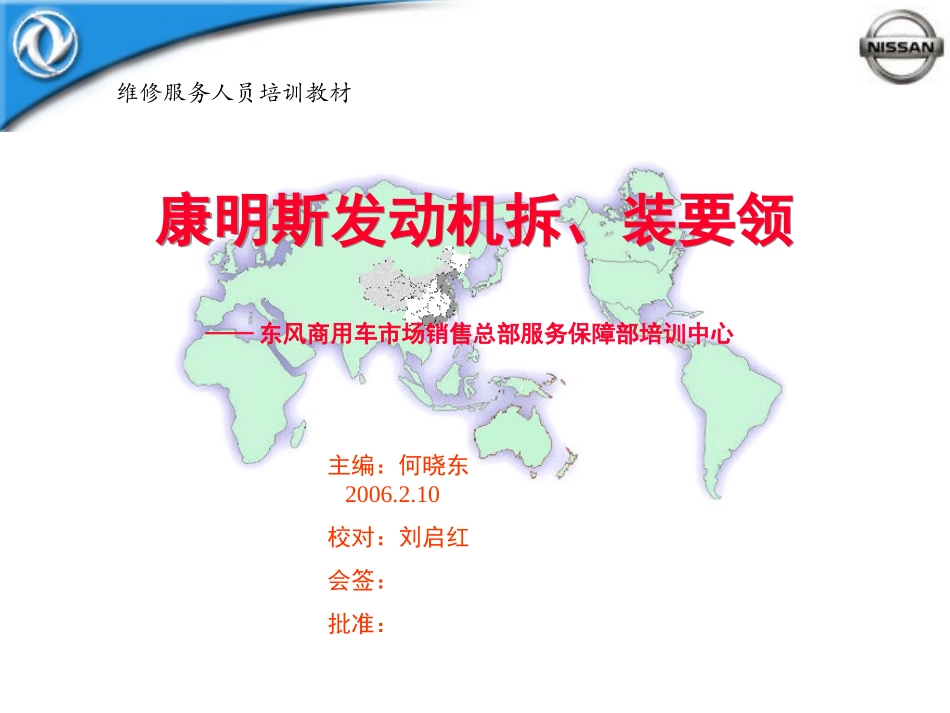

2025年1月30日星期四第1页东风阳光服务温暖千家万户康明斯发动机拆、装要领康明斯发动机拆、装要领——东风商用车市场销售总部服务保障部培训中心主编：何晓东2006.2.10校对：刘启红会签：批准：维修服务人员培训教材2025年1月30日星期四第2页东风阳光服务温暖千家万户修理发动机的基本要求拆解时的注意事项清洗时的注意事项组装时的注意事项C发动机装配工艺和技术要求C发动机部件技术规范提纲提纲2025年1月30日星期四第3页东风阳光服务温暖千家万户一、修理发动机的基本要求一、修理发动机的基本要求人身安全财产安全2025年1月30日星期四第4页东风阳光服务温暖千家万户干净、干净、再干净。纯正的配件。正确的拆装步骤。正确的结构尺寸。正确的维修工具。正确的紧固扭矩。正确的检验测试。一、修理发动机的基本要求一、修理发动机的基本要求2025年1月30日星期四第5页东风阳光服务温暖千家万户二、拆解时的注意事项二、拆解时的注意事项先放干机油、冷却液、柴油。有些零件需要作标记的，一定先作。－摇臂组件－连杆组件－连杆瓦、主轴瓦－增压器的分解同一系统的零件放在一起。各种管路不得弯折。2025年1月30日星期四第6页东风阳光服务温暖千家万户二、拆解时的注意事项二、拆解时的注意事项精密的零件，如活塞、喷油器、瓦、缸盖等不要直接放在地上，应放在容器或专门的支架上。有些零件需要用专用工具才能拆下来，如燃油泵齿轮、缸套、气门等。检查各零件是否可以再用。2025年1月30日星期四第7页东风阳光服务温暖千家万户三、清洗时的注意事项三、清洗时的注意事项清除密封垫残留物选用适当溶剂高压空气吹干防锈、防尘保护2025年1月30日星期四第8页东风阳光服务温暖千家万户四、组装时的注意事项四、组装时的注意事项所有的密封件都要换新的螺栓的紧固顺序－星型法－由里向外交叉拧紧螺栓上扭矩－所有的螺栓都有扭矩要求－分步骤上扭矩～主轴承螺栓～燃油泵螺栓～连杆螺栓～缸盖螺栓2025年1月30日星期四第9页东风阳光服务温暖千家万户四、组装时的注意事项四、组装时的注意事项旧瓦、传动件、缸套装回原位藕件不得互换－连杆盖和杆体－主轴承盖安装时润滑－瓦面－螺栓螺纹－传动件瓦背千万不能润滑2025年1月30日星期四第10页东风阳光服务温暖千家万户四、组装时的注意事项四、组装时的注意事项主轴承盖的组装方向活塞、连杆的组装方向传动系统要求对正时－凸轮轴齿轮与曲轴齿轮－燃油泵齿轮与凸轮轴齿轮(B系列)喷油泵与发动机对正时－转子泵－直列泵2025年1月30日星期四第11页东风阳光服务温暖千家万户四、组装时的注意事项四、组装时的注意事项①瓦的规格主轴瓦及止推瓦有标准瓦和加大瓦两种─────────────────────主轴瓦止推瓦加大尺寸0.00mm0.25mm0.50mm─────────────────────标准xxx0.25mmx0.50mmxx0.75mmx1.00mmx2025年1月30日星期四第12页东风阳光服务温暖千家万户四、组装时的注意事项四、组装时的注意事项连杆瓦规格－标准STD－加大OS0.25mm0.50mm0.75mm1.00mmB系列发动机缸孔磨损修复－膛缸孔换加大活塞和活塞环－规格＋0.50mm+1.00mm－如缸孔磨损超过1.00mm(0.04in)，需镶衬套，用标准活塞和活塞环2025年1月30日星期四第13页东风阳光服务温暖千家万户气缸垫气缸垫上有6个独立的燃烧室密封圈，这些圈可能会从垫上掉下来，安装时要注意其安装方向。其横截面呈凸字形，且凸出的面朝上。四、组装时的注意事项四、组装时的注意事项2025年1月30日星期四第14页东风阳光服务温暖千家万户气门导杆密封圈的区别发动机上修理包中有两种颜色的气门导杆密封圈分别安装在排气门和进气门上:－排气门密封圈呈橘红色，内孔沟槽密度为每英寸64条，零件号为3919038－进气门密封圈呈黑颜色，内孔沟槽密度为每英寸40条，零件号为3915707四、组装时的注意事项四、组装时的注意事项2025年1月30日星期四第15页东风阳光服务温暖千家万户有些零部件在安装完后要进行测试－连杆大头与曲轴的间隙－曲轴的轴向间隙－凸轮轴的轴向间隙－凸轮轴齿轮背隙－喷...
