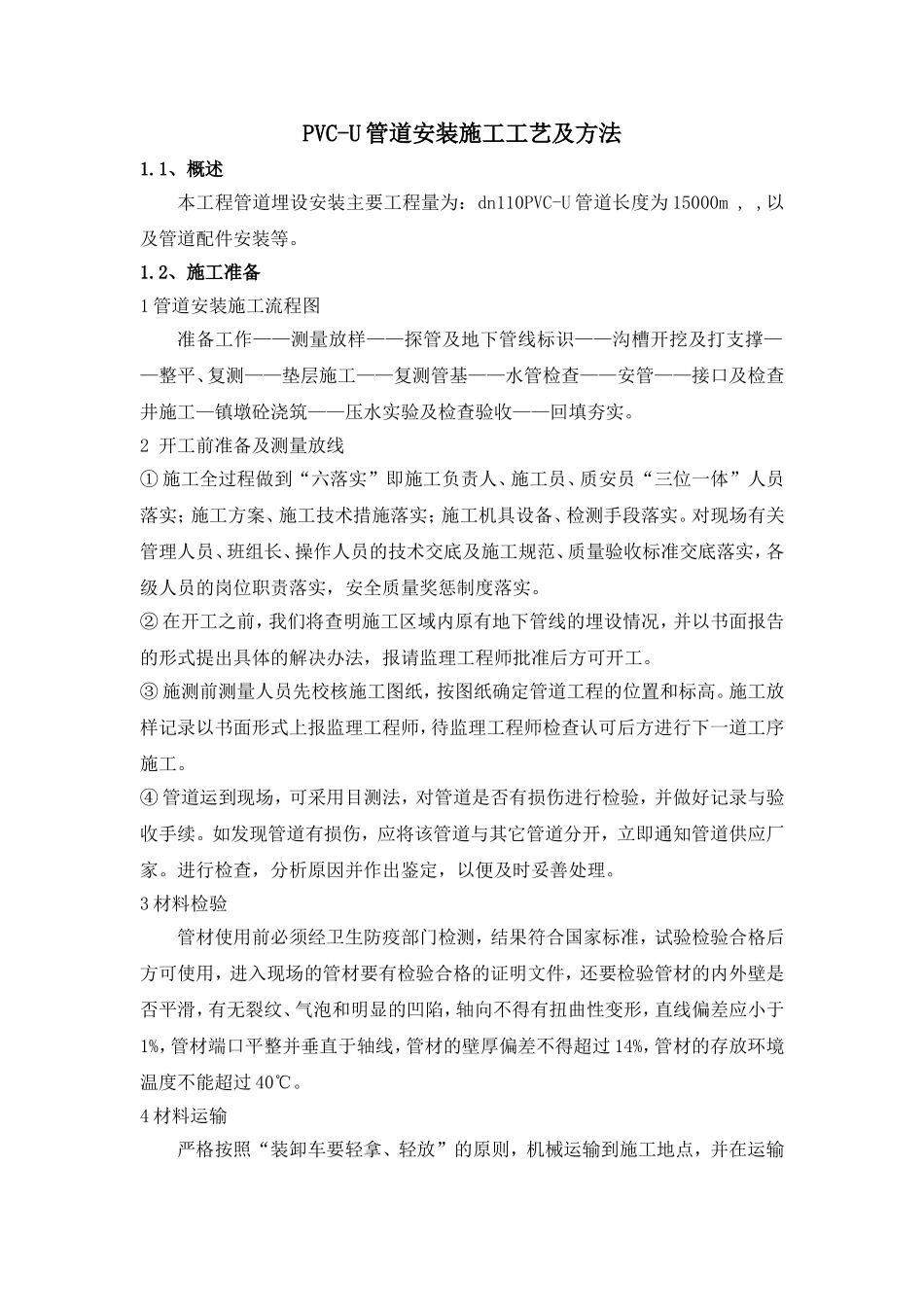

PVC-U管道安装施工工艺及方法1.1、概述本工程管道埋设安装主要工程量为：dn110PVC-U管道长度为15000m,,以及管道配件安装等。1.2、施工准备1管道安装施工流程图准备工作——测量放样——探管及地下管线标识——沟槽开挖及打支撑——整平、复测——垫层施工——复测管基——水管检查——安管——接口及检查井施工—镇墩砼浇筑——压水实验及检查验收——回填夯实。2开工前准备及测量放线①施工全过程做到“六落实”即施工负责人、施工员、质安员“三位一体”人员落实；施工方案、施工技术措施落实；施工机具设备、检测手段落实。对现场有关管理人员、班组长、操作人员的技术交底及施工规范、质量验收标准交底落实，各级人员的岗位职责落实，安全质量奖惩制度落实。②在开工之前，我们将查明施工区域内原有地下管线的埋设情况，并以书面报告的形式提出具体的解决办法，报请监理工程师批准后方可开工。③施测前测量人员先校核施工图纸，按图纸确定管道工程的位置和标高。施工放样记录以书面形式上报监理工程师，待监理工程师检查认可后方进行下一道工序施工。④管道运到现场，可采用目测法，对管道是否有损伤进行检验，并做好记录与验收手续。如发现管道有损伤，应将该管道与其它管道分开，立即通知管道供应厂家。进行检查，分析原因并作出鉴定，以便及时妥善处理。3材料检验管材使用前必须经卫生防疫部门检测，结果符合国家标准，试验检验合格后方可使用，进入现场的管材要有检验合格的证明文件，还要检验管材的内外壁是否平滑，有无裂纹、气泡和明显的凹陷，轴向不得有扭曲性变形，直线偏差应小于1%，管材端口平整并垂直于轴线，管材的壁厚偏差不得超过14%，管材的存放环境温度不能超过40℃。4材料运输严格按照“装卸车要轻拿、轻放”的原则，机械运输到施工地点，并在运输过程中防止管道暴晒、玷污、重压、抛摔，避免造成管道“内伤”，从而在使用过程中发生“爆管”现象。1.3管槽开挖1本工程沟槽开挖施工，拟采用挖掘机进行开挖,人工配合清基平整。基坑开挖时按《槽底最小宽度表》开挖，并保持沟槽两侧土体稳定，以确保“管—土共同作用”；同时严格控制槽底高程，不超挖或扰动基面，开挖至槽底高以上大约0.2-0.3m时，即停挖，待下一工序开工时再用人工清理至设计标高。如果局部超挖或发生扰动，不回填泥土，并整平夯实。槽底如有坚硬物体立即清除，用砂石回填。2管槽开挖过程中如遇坑底出现地下水及积水情况，立即将水抽出坑外，采用基坑内明沟排水，明沟和集水井随着基坑的挖深而逐步加深。基坑挖至设计标高后集水井的井壁加支护，积水深为1m左右，集水井底部用粗砂、细碎石、粗碎石作反滤层，反滤层施工按规范做好，既防止集水井井壁坍塌，又避免泥沙堵塞管道。3土料堆放设置在管槽两侧，一侧堆土，另一侧垫高约50cm土料摊平，做为施工道路；另做防洪堤进行防洪。因交通条件，施工环境或施工操作的需要，基坑两侧不能堆土时，在适当的地点另选堆土位置，并做到随挖随运。对挖出的烂泥、淤泥立即用车运走，以免阻占施工场地，影响现场文明施工。4PVC-U施工连续进行尽快完成，以减少现场交通的阻碍，施工中防止地面水流入沟坑内造成塌方或基土的破坏。挖出的土方不在坑边堆放，远离基坑边线1.5m。另外挖出的土方不得覆盖、堵塞原地面排水沟或道路测量控制井位。槽底最小宽度表管径D（mm）槽底宽度B（mm）50≤De≤200≥De+800注：有支撑沟槽的支撑宽度未计入内。1.4、安装与敷设1、管道的进场堆放及运输①当管道直接放在地上时，要求地面平整，不能有石块和容易引起管道损坏的尖利物体，要有防止管道滚动的措施。②不同管径的管道堆放时，应把大而重的放下边，轻的放上边，管道两侧用木楔或木板住。堆放时注意底层管道的承重能力，变形不得大于5%。③夏季高温季节，应避免日光曝晒，并保持管间的空气流通，以防温度升高。④管道存放过程中，应严格做好防水措施，严禁在管道附近有长期明火。⑤短距离搬运，不应在坚硬不平地面或石子地面上滚动，以防损伤管道。⑥钢管不宜叠放运输，小管径管道若采用叠放运输时，应将管道保持稳定，管道之间适当留有缝隙，以防管道发生滑动。⑦上下叠...
