桥梁的质量通病及VIP免费

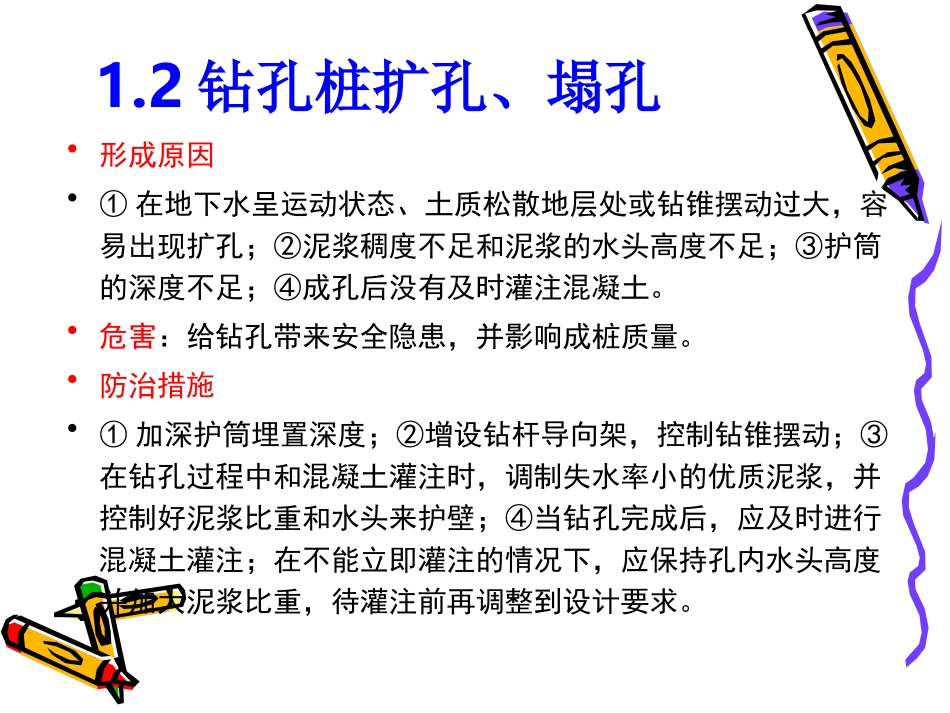

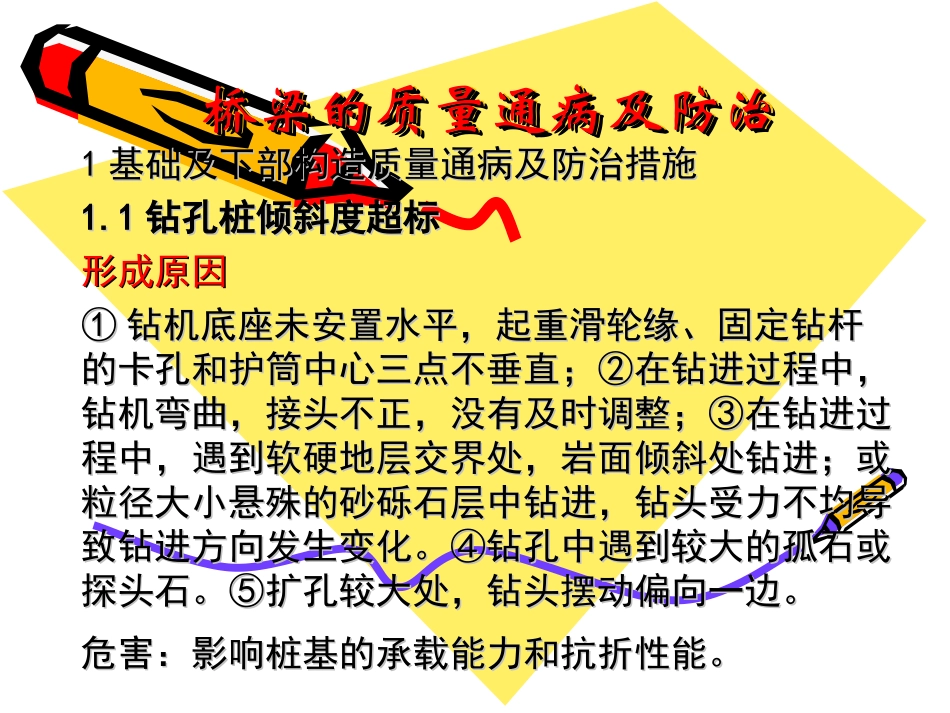

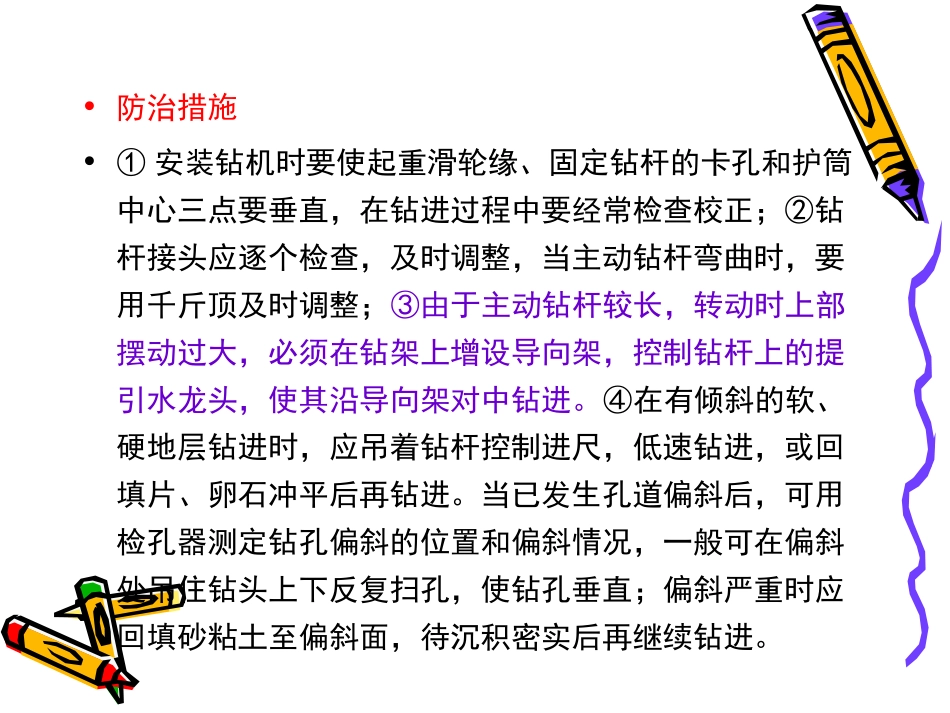

桥梁的质量通病及防治桥梁的质量通病及防治桥梁的质量通病及防治桥梁的质量通病及防治11基础及下部构造质量通病及防治措施基础及下部构造质量通病及防治措施1.11.1钻孔桩倾斜度超标钻孔桩倾斜度超标形成原因形成原因①①钻机底座未安置水平，起重滑轮缘、固定钻杆钻机底座未安置水平，起重滑轮缘、固定钻杆的卡孔和护筒中心三点不垂直；②在钻进过程中，的卡孔和护筒中心三点不垂直；②在钻进过程中，钻机弯曲，接头不正，没有及时调整；③在钻进过钻机弯曲，接头不正，没有及时调整；③在钻进过程中，遇到软硬地层交界处，岩面倾斜处钻进；或程中，遇到软硬地层交界处，岩面倾斜处钻进；或粒径大小悬殊的砂砾石层中钻进，钻头受力不均导粒径大小悬殊的砂砾石层中钻进，钻头受力不均导致钻进方向发生变化。④钻孔中遇到较大的孤石或致钻进方向发生变化。④钻孔中遇到较大的孤石或探头石。⑤扩孔较大处，钻头摆动偏向一边。探头石。⑤扩孔较大处，钻头摆动偏向一边。危害：影响桩基的承载能力和抗折性能。危害：影响桩基的承载能力和抗折性能。•防治措施•①安装钻机时要使起重滑轮缘、固定钻杆的卡孔和护筒中心三点要垂直，在钻进过程中要经常检查校正；②钻杆接头应逐个检查，及时调整，当主动钻杆弯曲时，要用千斤顶及时调整；③由于主动钻杆较长，转动时上部摆动过大，必须在钻架上增设导向架，控制钻杆上的提引水龙头，使其沿导向架对中钻进。④在有倾斜的软、硬地层钻进时，应吊着钻杆控制进尺，低速钻进，或回填片、卵石冲平后再钻进。当已发生孔道偏斜后，可用检孔器测定钻孔偏斜的位置和偏斜情况，一般可在偏斜处吊住钻头上下反复扫孔，使钻孔垂直；偏斜严重时应回填砂粘土至偏斜面，待沉积密实后再继续钻进。1.2钻孔桩扩孔、塌孔•形成原因•①在地下水呈运动状态、土质松散地层处或钻锥摆动过大，容易出现扩孔；②泥浆稠度不足和泥浆的水头高度不足；③护筒的深度不足；④成孔后没有及时灌注混凝土。•危害：给钻孔带来安全隐患，并影响成桩质量。•防治措施•①加深护筒埋置深度；②增设钻杆导向架，控制钻锥摆动；③在钻孔过程中和混凝土灌注时，调制失水率小的优质泥浆，并控制好泥浆比重和水头来护壁；④当钻孔完成后，应及时进行混凝土灌注；在不能立即灌注的情况下，应保持孔内水头高度并加大泥浆比重，待灌注前再调整到设计要求。1.3钻头掉入孔中•形成原因•①设备过于陈旧，且没及时进行检修。②施工人员操作不当。③孔底地质复杂，卡住钻头。•危害：影响桩基正常施工进度。•防治措施•①更换新的钻孔设备并及时进行检修。②对操作人员进行岗前培训。③改进施工工艺。1.4钻孔桩混凝土离析、断桩•形成原因•①混凝土和易性差、坍落度过大或过小，在灌注过程中离析，严重的卡管，无法继续灌注而造成断桩；②导管密封不严，灌注过程有少量水渗入，导致混凝土离析，渗水量严重的可能导致断桩；③首盘混凝土方量不足，没能封底，导管进水而断桩；④混凝土灌注过程中，导管抽拔过快，管底超出混凝土面而进水，导致断桩；⑤混凝土没有连续灌注，中间间歇时间过长，混凝土初凝无法灌注而导致断桩。•危害：桩身混凝土离析，容易造成桩基钢筋锈蚀，影响桩基质量。断桩的处理造成金济损失和工期延误。•防治措施•①控制骨料的粒径和级配，严格按照混凝土配合比施工，抽查混凝土的和易性差、坍落度，对出现偏差及时调整，不合格混凝土严禁灌注；②在导管使用前必须进行注水，做密封打压试验；下导管时，每个接头均应加密封圈，漏斗口设置止水阀（球）；③检查钻孔记录，了解孔底有无扩孔现象，计算封底需要混凝土量，确保首盘混凝土量达到埋管深度，防止导管进水；④在混凝土灌注过程中，随时检查混凝土面的高程计算导管埋深；过深影响混凝土翻浆甚至堵管，过浅容易脱空、导管进水而断桩；⑤为灌注桩施工配备的拌和楼、运输车和相关设备必须满足混凝土连续灌注施工要求。⑥若为断桩，应在原孔位冲掉重做。1.5灌注桩钢筋笼位置不准或上浮•形成原因•①钢筋笼保护层定位筋不足或不规范；②钢筋笼未与孔口固定；③混凝土灌注至钢筋笼底时速度过快，或混凝土面已过钢筋笼...
