制冷机组具体要求 2017.12.18VIP免费

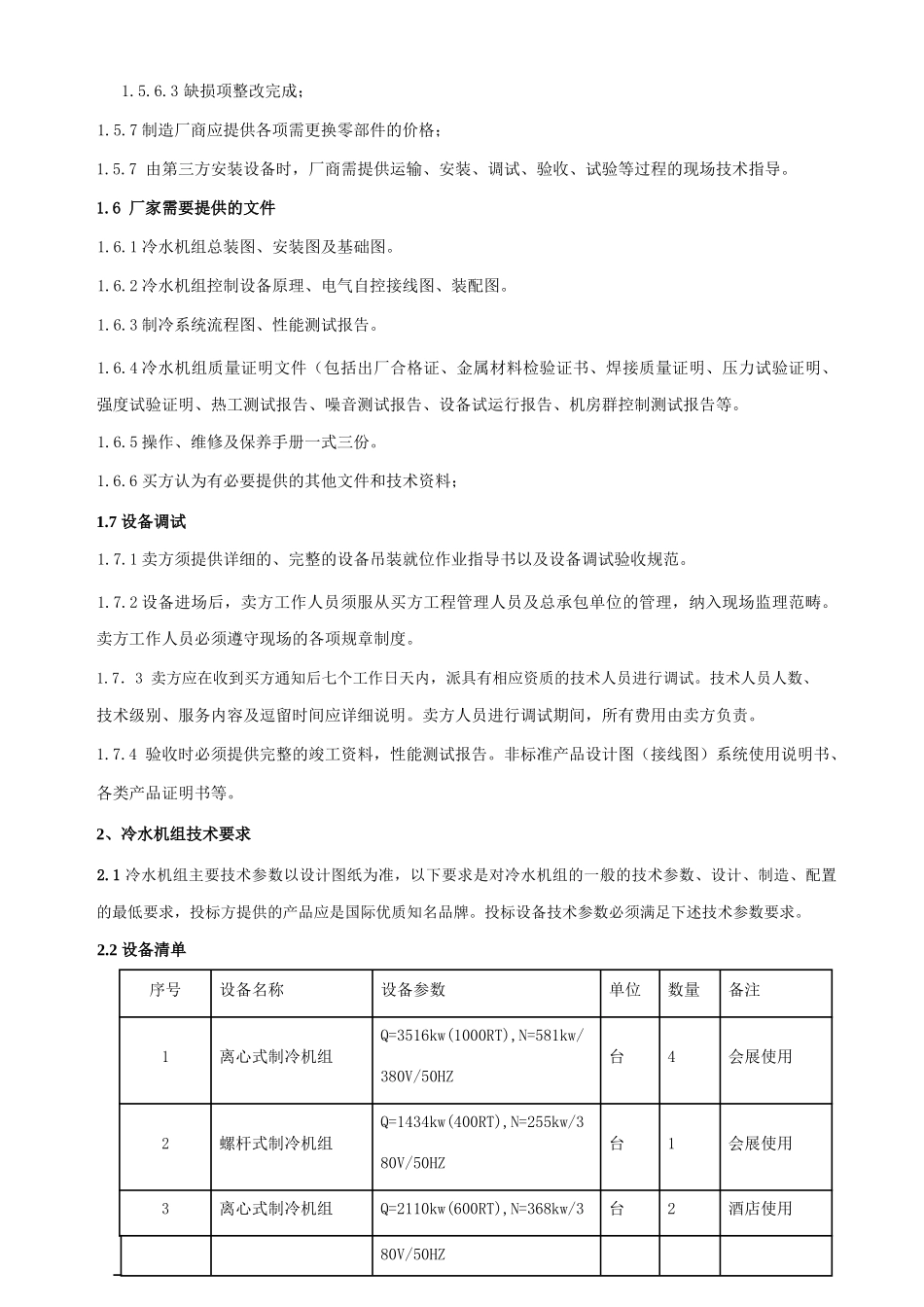

制冷机组具体要求 2017.12.18_第1页
1/21

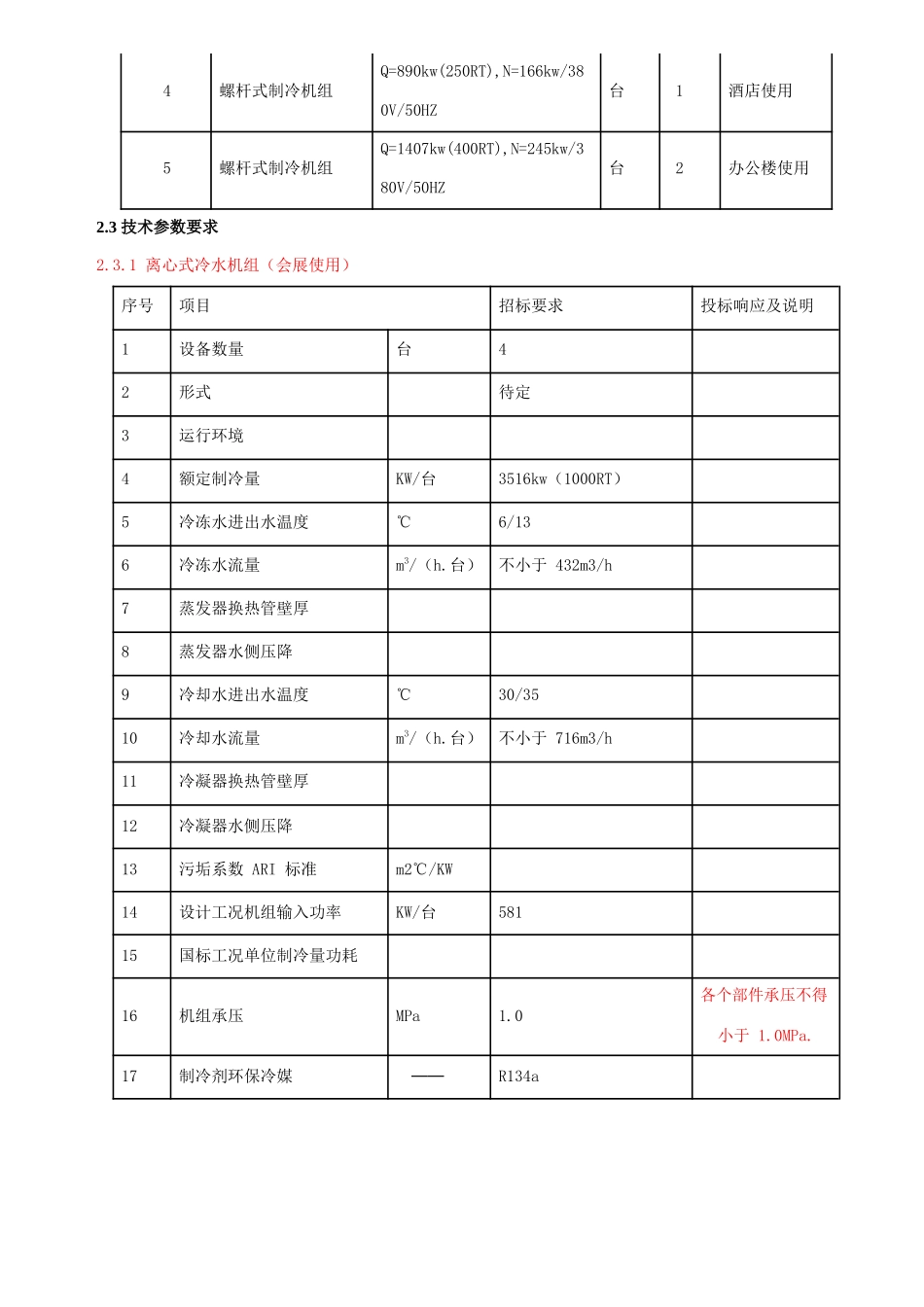

制冷机组具体要求 2017.12.18_第2页
2/21
制冷机组具体要求 2017.12.18_第3页
3/21
1.5.6.3缺损项整改完成;1.5.7制造厂商应提供各项需更换零部件的价格;1.5.7由第三方安装设备时,厂商需提供运输、安装、调试、验收、试验等过程的现场技术指导。1.6厂家需要提供的文件1.6.1冷水机组总装图、安装图及基础图。1.6.2冷水机组控制设备原理、电气自控接线图、装配图。1.6.3制冷系统流程图、性能测试报告。1.6.4冷水机组质量证明文件(包括出厂合格证、金属材料检验证书、焊接质量证明、压力试验证明、强度试验证明、热工测试报告、噪音测试报告、设备试运行报告、机房群控制测试报告等。1.6.5操作、维修及保养手册一式三份。1.6.6买方认为有必要提供的其他文件和技术资料;1.7设备调试1.7.1卖方须提供详细的、完整的设备吊装就位作业指导书以及设备调试验收规范。1.7.2设备进场后,卖方工作人员须服从买方工程管理人员及总承包单位的管理,纳入现场监理范畴。卖方工作人员必须遵守现场的各项规章制度。1.7.3卖方应在收到买方通知后七个工作日天内,派具有相应资质的技术人员进行调试。技术人员人数、技术级别、服务内容及逗留时间应详细说明。卖方人员进行调试期间,所有费用由卖方负责。1.7.4验收时必须提供完整的竣工资料,性能测试报告。非标准产品设计图(接线图)系统使用说明书、各类产品证明书等。2、冷水机组技术要求2.1冷水机组主要技术参数以设计图纸为准,以下要求是对冷水机组的一般的技术参数、设计、制造、配置的最低要求,投标方提供的产品应是国际优质知名品牌。投标设备技术参数必须满足下述技术参数要求。2.2设备清单序号设备名称设备参数单位数量备注Q=3516kw(1000RT),N=581kw/1离心式制冷机组台4会展使用380V/50HZQ=1434kw(400RT),N=255kw/32螺杆式制冷机组台1会展使用80V/50HZ3离心式制冷机组Q=2110kw(600RT),N=368kw/3台2酒店使用80V/50HZQ=890kw(250RT),N=166kw/384螺杆式制冷机组台1酒店使用0V/50HZQ=1407kw(400RT),N=245kw/35螺杆式制冷机组台2办公楼使用80V/50HZ2.3技术参数要求2.3.1离心式冷水机组(会展使用)序号项目招标要求投标响应及说明1设备数量台42形式待定3运行环境4额定制冷量KW/台3516kw(1000RT)5冷冻水进出水温度℃6/136冷冻水流量m3/(h.台)不小于432m3/h7蒸发器换热管壁厚8蒸发器水侧压降9冷却水进出水温度℃30/3510冷却水流量m3/(h.台)不小于716m3/h11冷凝器换热管壁厚12冷凝器水侧压降13污垢系数ARI标准m2℃/KW14设计工况机组输入功率KW/台58115国标工况单位制冷量功耗各个部件承压不得16机组承压MPa1.0小于1.0MPa.17制冷剂环保冷媒——R134a5169x2426x2902(LxWxH)以厂家具体尺寸为18机组尺寸(长x宽x高)mm准运行重量:17522kg19机组净重/运行重量Kg/台机组满负荷噪声标准(距主20dB(A)/台由投标人提供具体数值机机身1米处)21机组配置MODBUS2.3.2螺杆式制冷机组(会展使用)序号项目招标要求投标响应及说明1设备数量台12额定制冷量KW/台1434kw(400RT)3冷冻水进出水温度℃6/134冷冻水流量m3/(h.台)不小于175m3/h5冷却水进出水温度℃30/356冷却水流量m3/(h.台)不小于293m3/h7设计工况机组输入功率KW/台255各个部件承压不得8机组承压MPa1.0小于1.0MPa.9制冷剂环保冷媒——R134a4488x1526x2634(LxWxH)以厂家具体尺寸为10机组尺寸(长x宽x高)mm准11机组净重/运行重量Kg/台运行重量:7781kg机组满负荷噪声标准(距主12dB(A)/台由投标人提供具体数值机机身1米处)由投标人提供具体资料13机组配置及机组材质及材质供招标人选择2.3.3离心式冷水机组(酒店使用)序号项目招标要求投标响应及说明1设备数量台22形式待定3运行环境4额定制冷量KW/台2100kw(600RT)5冷冻水进出水温度℃7/126冷冻水流量m3/(h.台)不小于364m3/h7蒸发器换热管壁厚8蒸发器水侧压降9冷却水进出水温度℃30/3510冷却水流量m3/(h.台)不小于432m3/h11冷凝器换热管壁厚12冷凝器水侧压降蒸发器0.017613污垢系数ARI标准m2℃/KW冷凝器0.044014设计工况机组输入功率KW/台36815国标工况单位制冷量功耗16机组承压MPa1.617制冷剂环保冷媒——R134a4460x2054x2207(LxWxH18机组尺寸(长x宽x高)mm以厂家具体尺寸为准)19机组净重/运行重量Kg/台运行重量:9989kg...
