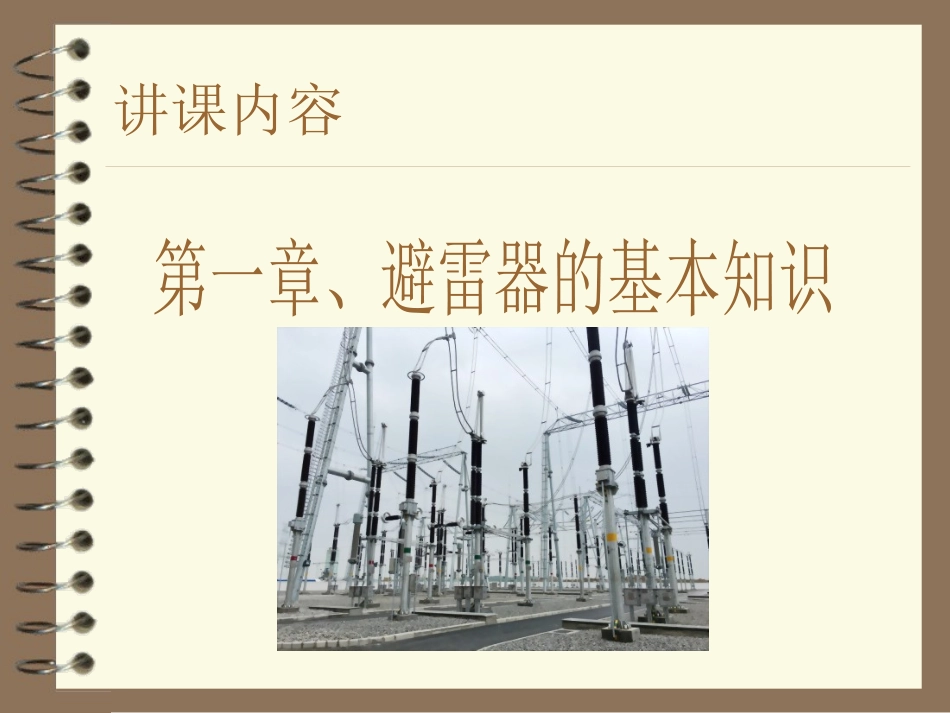

避雷器的结构与常规电气试验主要内容基本知识基本结构测试技术氧化锌避雷器讲课内容避雷器的基本要求及一般工作原理1、电力避雷器基本要求：用在电力输配线路上限制操作引起的内部过电压或雷电过电压的装置。2、一般工作原理当作用电压超过电力避雷器的放电电压时，避雷器即先放电，限制了过电压；放电体结束，绝缘强度能自己恢复，保证电力设备正常运作。★防雷器在纳秒内导通，将脉冲电压短路于地泄放，后又恢复为高阻状态，设备的供电。设备★当电网由于雷击出现瞬时脉冲电压时，防雷器在纳秒内导通。避雷器的涉及的几个指标（1）伏秒特性：指电压与时间的对应关系。（2）工频续流：指雷电压或过电压放电结束，但工频电压仍作用在避雷器上，使其流过的工频短路接地电流。（3）绝缘强度自恢复能力：电气设备绝缘强度与时间的关系，即恢复到原来绝缘强度的快慢。（4）避雷器的额定电压：把工频续流第一次过零后，间隙所能承受的，不至于引起电弧重燃的最大工频电压，又称电弧电压。电力系统过电压可分为三类：1、暂时过电压：这类过电压一般由单相接地、甩负荷、或谐振等原因引起，持续时间较长。2、操作过电压：正常操作或故障时会使系统由一种稳定状态转变成另一种稳定状态而产生的电磁暂态过程，从而产生过电压。3、雷电过电压，它分为以下三种：1）感应雷过电压2）雷直击过电压3）雷击杆塔引起的反击过电压。由于杆塔本身的电感和接地电阻的存在雷电流在杆塔导体电阻形成的压降产生的反击电压，通常要求杆塔接地电阻小于10欧姆。一、电力系统过电压的分类过电压案例电磁式电压互感器——一次绕组成星形，中性点直接接地。当进行某些操作时，电压互感器的激磁阻抗与系统的对地电容形成非线性谐振回路，由于回路参数及外界激发条件的不同，可能造成分频、工频或高频铁磁谐振过电压。统计表明，电磁式电压互感器引起的铁磁谐振过电压是中性点不接地系统中最常见、且造成事故最多的一种内部过电压，严重地影响供电安全。过电压造成设备损坏图二、避雷器的作用电力系统运行的电气设备除了承受正常运行电压下的工频电压外，有时还会遭受到暂时过电压、操作过电压和雷电过电压的作用。由于雷电过电压和操作过电压的幅值均会超过电力设备的绝缘耐受水平，在过电压的冲击下，会使设备绝缘损坏而导致设备发生事故。因此必须采取综合措施来限制电力系统中的过电压。避雷器就是电力系统防雷保护措施之一。1.避雷器是用来限制过电压的一种主要保护电器，是发电厂变电所防雷保护的基本保护措施之一。2.工作原理：通常避雷器接在系统与地之间，与被保护设备并联。在正常运行电压下，氧化锌电阻片呈现极高的电阻，通过它的电流只有微安级；当系统出现危害电器设备绝缘的过电压时，由于氧化锌电阻片的非线性，避雷器两端的残压被限制在允许值之下，并且吸收过电压能量，从而保护了电器设备的绝缘。工程图中符号避雷器的运行特性及性能要求1)在正常工作电压情况下，避雷器对地有较高的绝缘电阻，等于开路。2)在出现异常电压(如大气过电压)时，不论异常电压频率的高低，避雷器均能很快地对地接通，使雷电流迅速对地放电。这时避雷器电阻变得很小，接近短路。3)在异常电压、大电流通过避雷器时，避雷器不能过热或损坏。4)在大电流通过后迅速灭弧，不能引起工频续流。5)在雷电流以及短的时间通过后恢复到正常电压时，能迅速灭弧，电阻马上变得极大，对地又立即不通，停止放电，阻止电路的正常工频电流跟随通过。感应雷的防护分流：采用避雷器来限制雷电过电压波，将雷电流分流入地。避雷器被保护设备接地体讲课内容第二章、避雷器的基本结构一、避雷器的分类避雷器阀式避雷器普通型磁吹型FS型FZ型FCZ型FCD型氧化锌避雷器避雷器的型式与结构保护间隙——一个或两个间隙管式避雷器—多个均匀的小间隙阀式避雷器—多个均匀的小间隙并联非线性电阻，电阻非线性系数为0.25~0.45.磁吹避雷器—改进间隙来改善避雷器的保护性能氧化锌避雷器（MOA）—无间隙，利用氧化锌的非线性特性起到泄流和开断的作用避雷器的型式与结构续二、阀式避雷器结构1-密封橡皮2-压紧弹簧3-间隙4-阀片5-瓷套6-...
