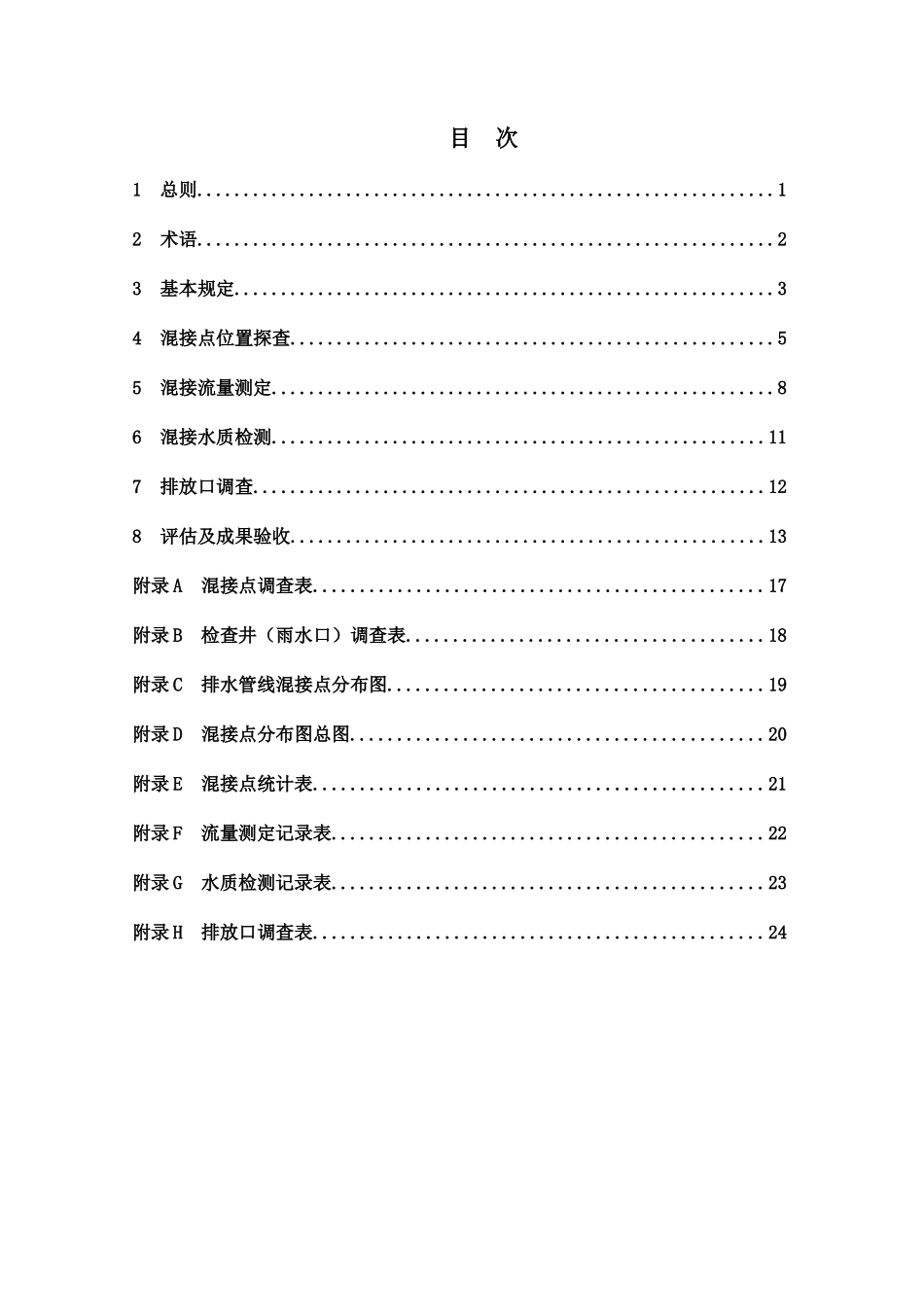

目次1总则..............................................................12术语..............................................................23基本规定..........................................................34混接点位置探查....................................................55混接流量测定......................................................86混接水质检测.....................................................117排放口调查.......................................................128评估及成果验收...................................................13附录A混接点调查表................................................17附录B检查井（雨水口）调查表......................................18附录C排水管线混接点分布图........................................19附录D混接点分布图总图............................................20附录E混接点统计表................................................21附录F流量测定记录表..............................................22附录G水质检测记录表..............................................23附录H排放口调查表................................................241总则1.0.1为规范和指导本市城镇分流制排水系统雨污混接调查工作，确保调查资料真实和可靠，制定本导则。1.0.2本导则适用于本市城镇分流制排水系统的雨污混接状况调查，其结论可作为雨污混接改造的依据。居住小区、机关和企事业单位内部排水系统（以下简称“内部排水系统”）雨污混接调查可参照执行。1.0.3雨污混接调查工作，除应按本导则执行外，尚应符合国家、行业和本市现行有关标准和规范的规定。2术语2.0.1雨污混接illicitconnection分流制地区雨、污水管道连通，分流制的雨污水管道与相邻的合流制管道连1通，造成雨污水混流。2.0.2混接点illicitconnectivepoint在分流制地区，雨水管道和污水管道连接处；分流制雨污水管道和合流制管道连接处。2.0.3排水系统GISGeographicInformationSystemfordrainage用于采集、存储、管理、处理、检索、分析和表达与排水管道相关的地理空间数据计算机系统。2.0.4染色检查dyetest用染色剂在水中的行踪来显示管道走向、错误链接或事故点的检查方法。2.0.5烟雾检查smoketest用烟雾在管道中的行踪来显示管道走向、错误连接或事故点的检查方法。2.0.6排放口outlet将雨水或处理后的污水排放至水体的构筑物。3基本规定3.0.1城镇分流制排水系统雨污混接调查内容可包括混接位置、混接流量、混接水质、排放口和污染源，并对调查结果进行分析和判断，得出雨污混接程度的评估结论。3.0.2调查程序应按照以下步骤：收集资料，现场踏勘，混接预判，编写调查技术设计文本，现场调查，编写调查报告书，提交调查成果。23.0.3收集资料宜包括下列内容：1已有的排水管线图或排水系统GIS；2管道的竣工资料；3已有的管道检测资料；4调查区域的用水量；5泵站的运行数据；6调查区域排水户的接管信息；7其他相关资料。3.0.4现场踏勘宜包括下列内容：1察看调查区域的地物、地貌、交通和排水管道分布情况；2察看排水管道的水位、淤积、水流等情况；3核对已有管线资料的走向、规格和管道属性等要素。3.0.5有下列现象之一的，可预判为调查区域内有雨污混接可能：1持续三个旱天后，雨水管道内有水流动；2持续三个旱天后，雨水管排放口有污水流出；3旱天时，雨水管道内CODcr浓度下游明显高于上游；4旱天时，雨水泵站集水井水位超过地下水水位高度或造成放江；5旱天时，在同一时段内，雨水泵站运行时，相邻污水管道水位也会下降；6雨天时，污水井水位比旱天水位明显升高或产生冒溢现象；7雨天时，污水泵站集水井水位较高；8雨天时，污水管道流量明显增大；9雨天时，污水管道内CODcr浓度下游明显低于上游。3.0.6技术设计文本应包括下列内容：1目的、任务、范围和期限；2已有的资料分析、调查条件、管网建造年代等概况；3技术方案，包括调查内容、调查方法、混接评估；34质量保证体系与具体措施；5工作量预估与工...
