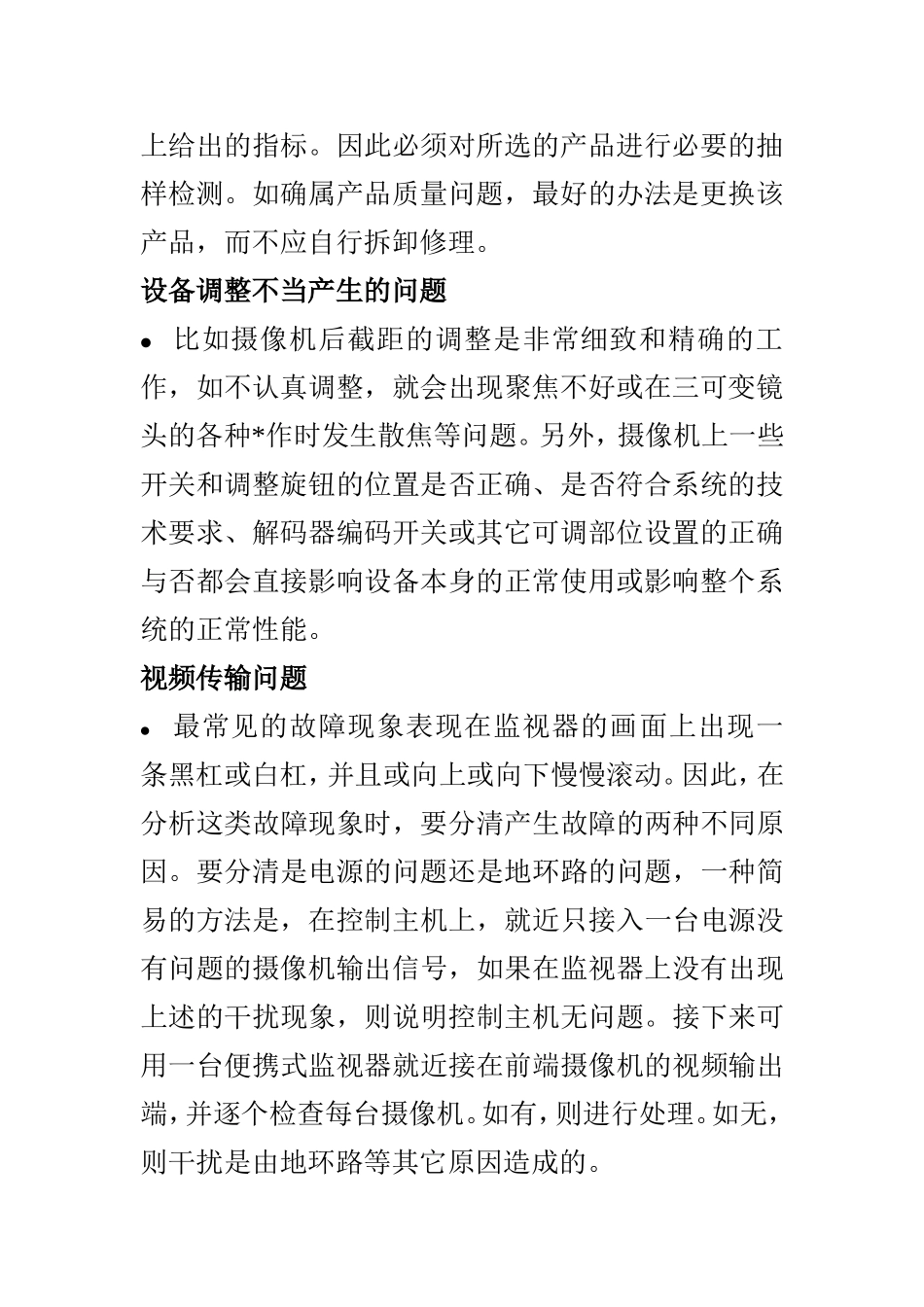

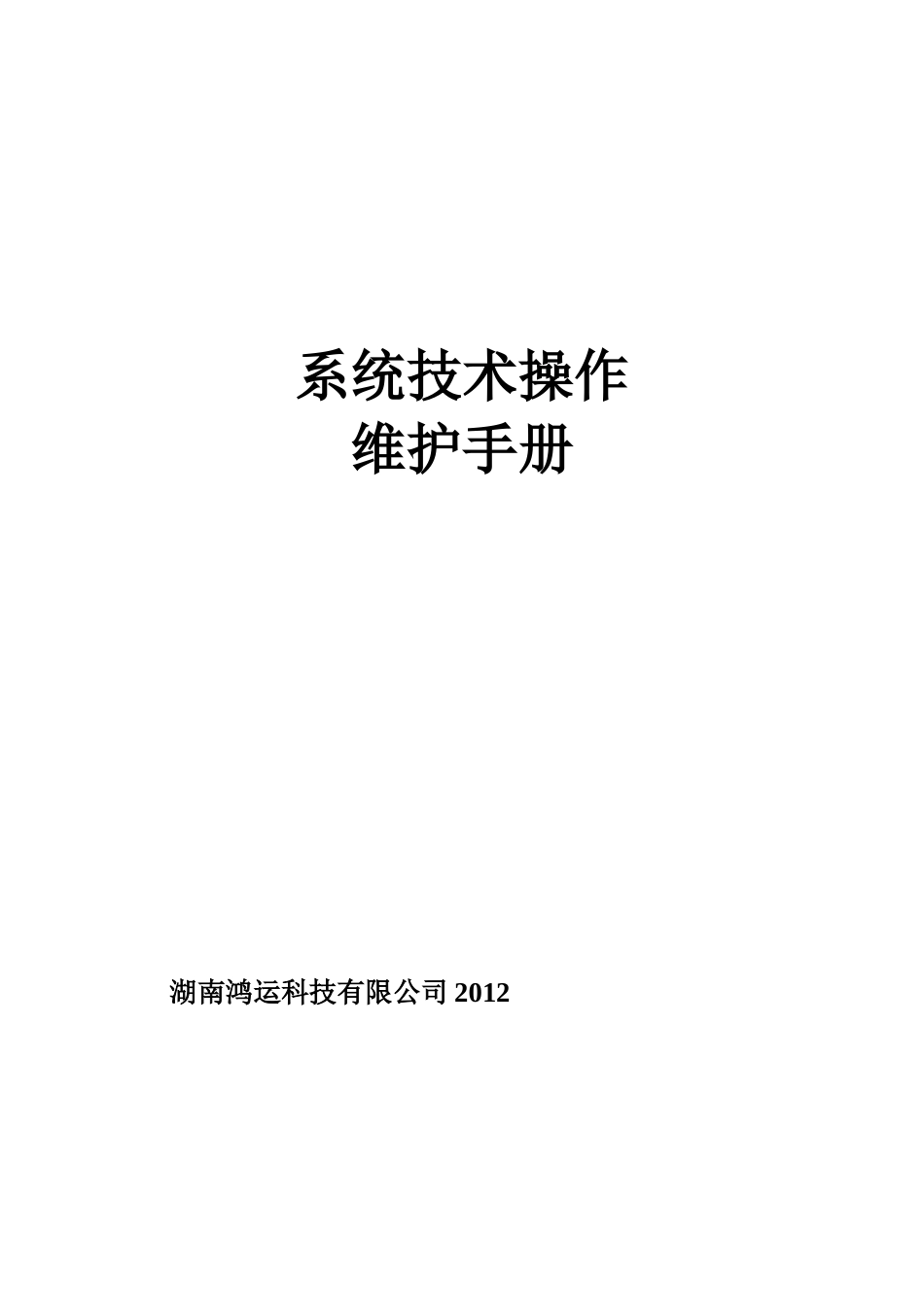

系统技术操作维护手册湖南鸿运科技有限公司2012电源不正确引发的设备故障电源不正确大致有如下几种可能：供电线路或供电电压不正确、功率不够(或某一路供电线路的线径不够降压过大等)、供电系统的传输线路出现短路、断路、瞬间过压等。特别是因供电错误或瞬间过压导致设备损坏的情况时有发生。因此，在系统调试中，供电之前一定要认真严格地进行核对与检查，绝不应掉以轻心。误接线等导致设备的损坏、性能下降的问题在这种情况下，应根据故障现象冷静地进行分析，判断在若干条线路上是由于哪些线路的连接有问题才产生那种故障现象。这样就会把出现问题的范围缩小了。特别值得指出的是，带云台的摄像机由于全方位的运动，时间长了，导致连线的脱落、挣断是常见的。因此，要特别注意这种情况的设备与各种线路的连接应符合长时间运转的要求。设备或部件本身的质量问题从理论上说，各种设备和部件都有可能发生质量问题。但从经验上看，纯属产品本身的质量问题，多发生在解码器、电动云台、传输部件等设备上。值得指出的是，某些设备从整体上讲质量上可能没有出现不能使用的问题，但从某些技术指标上却达不到产品说明书上给出的指标。因此必须对所选的产品进行必要的抽样检测。如确属产品质量问题，最好的办法是更换该产品，而不应自行拆卸修理。设备调整不当产生的问题比如摄像机后截距的调整是非常细致和精确的工作，如不认真调整，就会出现聚焦不好或在三可变镜头的各种*作时发生散焦等问题。另外，摄像机上一些开关和调整旋钮的位置是否正确、是否符合系统的技术要求、解码器编码开关或其它可调部位设置的正确与否都会直接影响设备本身的正常使用或影响整个系统的正常性能。视频传输问题最常见的故障现象表现在监视器的画面上出现一条黑杠或白杠，并且或向上或向下慢慢滚动。因此，在分析这类故障现象时，要分清产生故障的两种不同原因。要分清是电源的问题还是地环路的问题，一种简易的方法是，在控制主机上，就近只接入一台电源没有问题的摄像机输出信号，如果在监视器上没有出现上述的干扰现象，则说明控制主机无问题。接下来可用一台便携式监视器就近接在前端摄像机的视频输出端，并逐个检查每台摄像机。如有，则进行处理。如无，则干扰是由地环路等其它原因造成的。监视器上出现木纹状的干扰这种干扰的出现，轻微时不会淹没正常图像，而严重时图像就无法观看了(甚至破坏同步)。这种故障现象产生的原因较多也较复杂。大致有如下几种原因：⑴视频传输线的质量不好，特别是屏蔽性能差（屏蔽网不是质量很好的铜线网，或屏蔽网过稀而起不到屏蔽作用）。与此同时，这类视频线的线电阻过大，因而造成信号产生较大衰减也是加重故障的原因。此外，这类视频线的特性阻抗不是75Ω以及参数超出规定也是产生故障的原因之一。由于产生上述的干扰现象不一定就是视频线不良而产生的故障，因此这种故障原因在判断时要准确和慎重。只有当排除了其它可能后，才能从视频线不良的角度去考虑。监视器上出现木纹状的干扰⑵由于供电系统的电源不“洁净”而引起的。这里所指的电源不“洁净”，是指在正常的电源（50周的正弦波）上叠加有干扰信号。而这种电源上的干扰信号，多来自本电网中使用可控硅的设备。特别是大电流、高电压的可控硅设备，对电网的污染非常严重，这就导致了同一电网中的电源不“洁净”。比如本电网中有大功率可控硅调频调速装置、可控硅整流装置、可控硅交直流变换装置等等，都会对电源产生污染。这种情况的解决方法比较简单，只要对整个系统采用净化电源或在线UPS供电就基本上可以得到解决。⑶系统附近有很强的干扰源。这可以通过调查和了解而加以判断。如果属于这种原因，解决的办法是加强摄像机的屏蔽，以及对视频电缆线的管道进行接地处理等。断路造成的故障这种故障的表现形式是在监视器上产生较深较乱的大面积网纹干扰，以至图像全部被破坏，形不成图像和同步信号。这种情况多出现在BNC接头或其它类型的视频接头上。即这种故障现象出现时，往往不会是整个系统的各路信号均出问题，而仅仅出现在那些接头不好的路数上。只要认真逐个检查这些接头，就可以解决...
