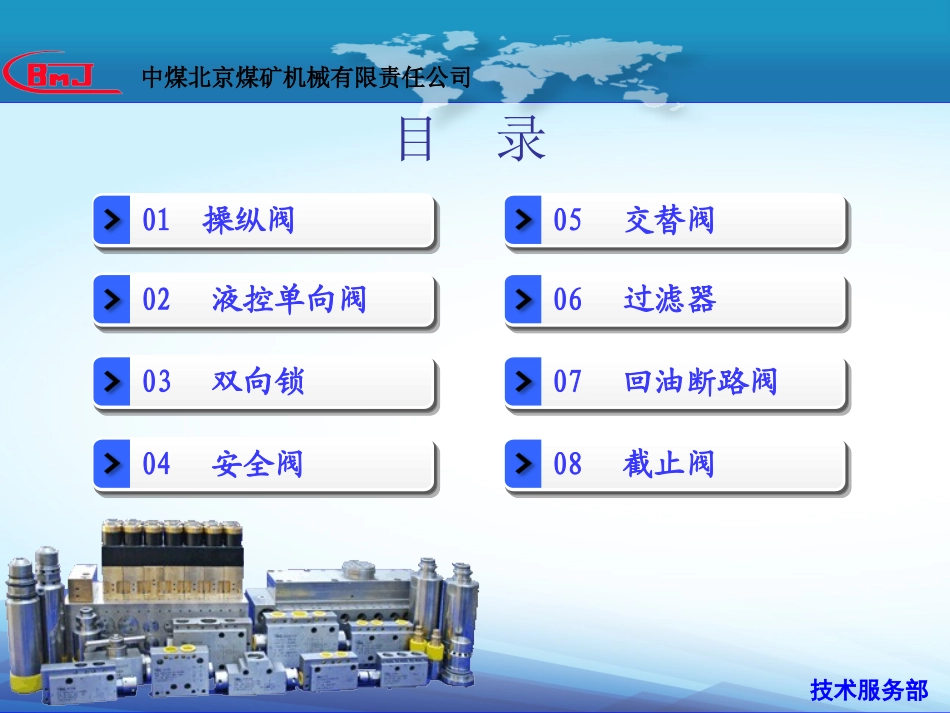

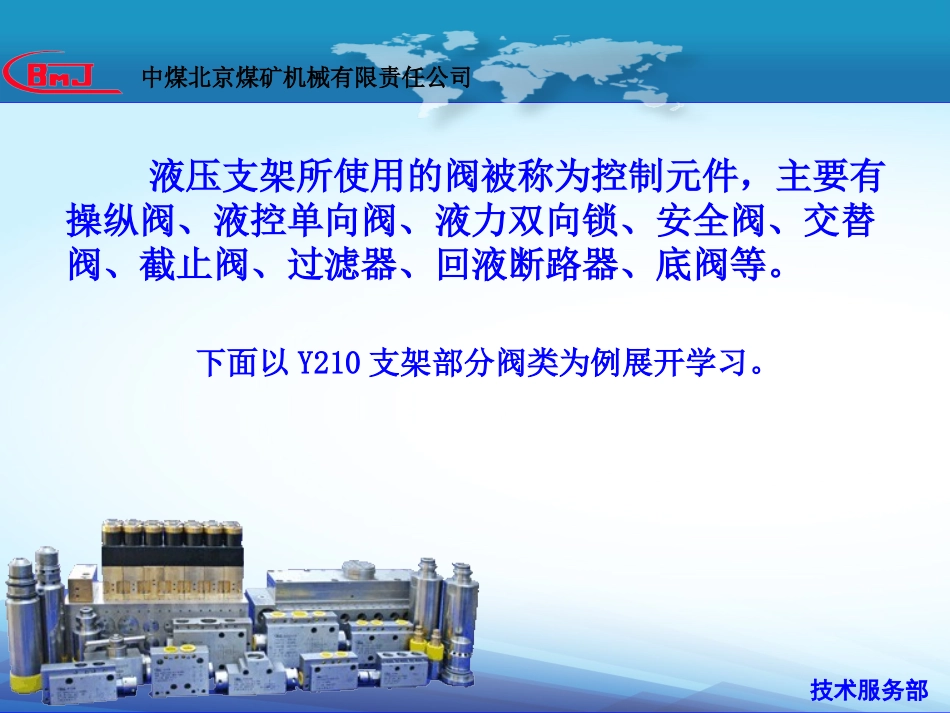

液压支架阀类元件液压支架阀类元件使用、维修及故障处理使用、维修及故障处理技术服务部技术服务部20142014年年引言中煤北京煤矿机械有限责任公司技术服务部液压支架所使用的阀被称为控制元件，主要有操纵阀、液控单向阀、液力双向锁、安全阀、交替阀、截止阀、过滤器、回液断路器、底阀等。下面以Y210支架部分阀类为例展开学习。中煤北京煤矿机械有限责任公司技术服务部目录01操纵阀02液控单向阀03双向锁04安全阀05交替阀06过滤器07回油断路阀08截止阀中煤北京煤矿机械有限责任公司技术服务部阀类产品通用检修规程•拆卸前需用碱性水将阀体表面煤灰、污物清洗干净，严禁将杂质带入阀芯零件，以免造成液压系统及管路污染。•从支架上拆卸下的阀产品应按品种、规格分类，摆放整齐有序，记录好相应接口尺寸及原有安装方式和胶管走势，以免在后续安装时发生误接。•为了可以正确、快速的完成液压控制阀的阀芯拆卸，建议使用专用工装及辅助设备，工装设备的需求量主要取决于工作量的大小。•组装和拆卸阀时，要按顺序依次安装和拆卸，不得用手锤击打，必要时用尼龙棒敲打。•拆卸后各零部件需再次用碱性水清洗，并仔细用钢丝刷将表面杂质清理干净，不得有任何杂质、污物。在清洗完各零件表面后需及时烘干，随后在用1:95水稀释MT76乳化液浸泡清洗。清洗后再次烘干，防止零件表面生锈。注：在拆卸液压阀类产品前，必须确保支架和相关阀类产品是在无压的情况下进行。中煤北京煤矿机械有限责任公司技术服务部01操纵阀•操纵阀是控制支架立柱、千斤顶进出油液，完成支架预定动作的液压控制零件。•Y210支架操纵阀组：配液板、BZF400型操纵阀、BZF200型操纵阀操纵阀操纵阀中煤北京煤矿机械有限责任公司技术服务部操纵阀操纵阀操纵阀产品概述•操纵阀组是控制支架液压系统的关键元件，整台支架（或套）的动作，全部由操纵阀组来控制完成。•本例操纵阀组为手动式。机能符号中煤北京煤矿机械有限责任公司技术服务部操纵阀操纵阀操纵阀使用说明机能符号•本操纵阀组由配液板和操纵阀片组装而成。•操纵阀片分为400L型和200L型。•操纵阀片分为中片阀片和尾片阀片。中煤北京煤矿机械有限责任公司技术服务部操纵阀操纵阀PLM编码产品名称位置公称压力（MPa）公称流量（L/min）材质接口通径重量(kg)厚度86060255000000配液板中间31.5400不锈钢DN2565286060263000000400型操纵阀片中片阀31.5400不锈钢DN196.124486060264000000400型操纵阀片尾片阀31.5400不锈钢DN196.124486060022000000200型操纵阀片中片阀31.5200不锈钢DN105.84386060176000000200型操纵阀片尾片阀31.5200不锈钢DN105.843操纵阀技术特征200L/400L混合型配液板（图）BZF200型操纵阀片-中片阀（图）BZF200型操纵阀片-尾片阀（图）BZF400型操纵阀片-中片阀（图）BZF400型操纵阀片-尾片阀（图）中煤北京煤矿机械有限责任公司技术服务部操纵阀操纵阀操纵阀内部结构中煤北京煤矿机械有限责任公司技术服务部操纵阀操纵阀操纵阀维护•使用时，乳化液配比水质及清洁度必须符合相关标准要求；•使用中注意其工作压力不得超过该阀标定的额定压力值；•本阀如需修理，应整体更换，将损坏的阀拆下升井进行修理。在安装胶管以及拆卸、安装本阀过程中，应注意清洁，勿使脏物混入阀内；•检查修理：在检查修理前，应先清除阀表面的煤粉、脏物等，然后按所提供的总装图从两侧拆下各零件。损伤轻微的零件可进行修复；损坏严重的零件及橡胶密封件，应更换新件；主要关注：顶杆组件的聚甲醛密封垫是否有划伤；阀杆组件的密封垫及与顶杆组件配合的密封面是否划伤；压紧螺套的密封圈。•重新装配：清洗所有零件并依次组装。组装时阀体和金属零件表面须涂少许机油，装O形圈时应仔细勿使其损坏；中煤北京煤矿机械有限责任公司技术服务部操纵阀操纵阀（5）操纵阀故障处理•操纵阀组片缝漏液时，要更换阀片间O型圈；•当手柄下压回零位时，顶杆组件无弹起，应检查弹簧，如弹簧不能正常弹起，需更换弹簧；•当操纵阀组手柄处于零位时，无法切断供液，请考虑更换顶杆组件或阀杆组件。并更换全部密封圈。•当从操作机构往外渗液观察压紧螺套密封圈是否有损坏。中...
