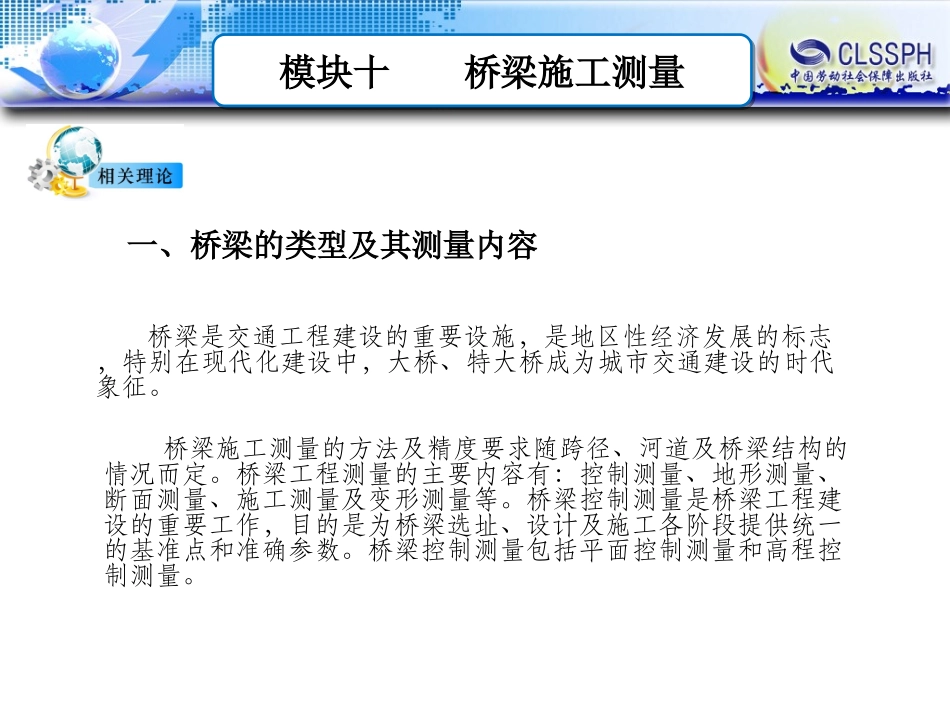

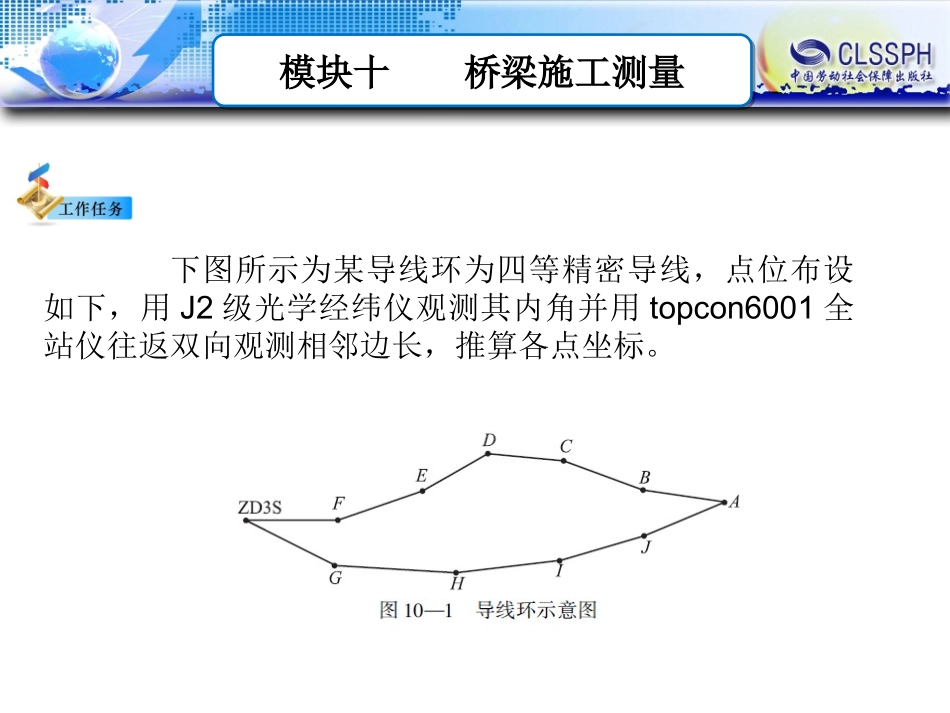

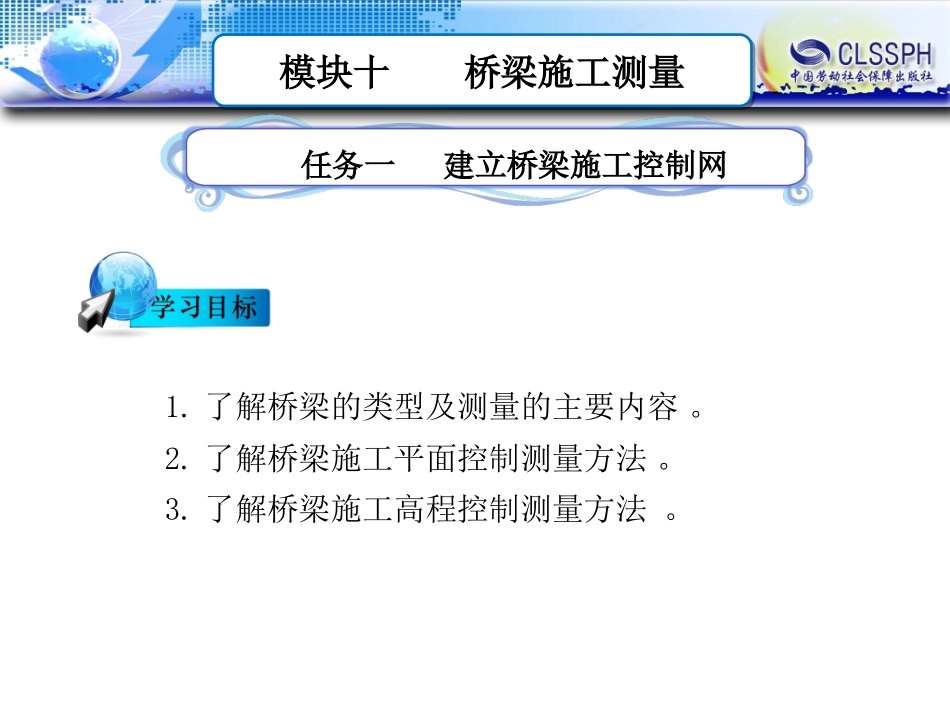

模块十桥梁施工测量模块十桥梁施工测量1.了解桥梁的类型及测量的主要内容。2.了解桥梁施工平面控制测量方法。3.了解桥梁施工高程控制测量方法。任务一建立桥梁施工控制网模块十桥梁施工测量模块十桥梁施工测量下图所示为某导线环为四等精密导线，点位布设如下，用J2级光学经纬仪观测其内角并用topcon6001全站仪往返双向观测相邻边长，推算各点坐标。模块十桥梁施工测量模块十桥梁施工测量桥梁是交通工程建设的重要设施，是地区性经济发展的标志，特别在现代化建设中，大桥、特大桥成为城市交通建设的时代象征。桥梁施工测量的方法及精度要求随跨径、河道及桥梁结构的情况而定。桥梁工程测量的主要内容有：控制测量、地形测量、断面测量、施工测量及变形测量等。桥梁控制测量是桥梁工程建设的重要工作，目的是为桥梁选址、设计及施工各阶段提供统一的基准点和准确参数。桥梁控制测量包括平面控制测量和高程控制测量。一、桥梁的类型及其测量内容模块十桥梁施工测量模块十桥梁施工测量二、平面控制测量建立桥梁施工平面控制测量的目的保证墩台中心位置能按设计精确的放样出来。但墩台中心位置测设的精度，直接受桥轴线长度精度的影响。为满足放样墩台中心位置的需要，必须先计算出桥轴线的精度，再根据桥轴线长度的精度，来确定平面控制网的等级，拟定测量方案。CA，CA，模块十桥梁施工测量模块十桥梁施工测量1.1.直接测量法直接测量法在桥梁位于干涸或浅水或河面较窄的河段，在桥梁位于干涸或浅水或河面较窄的河段，有良好的测量条件，宜采用直接测量法测量桥轴有良好的测量条件，宜采用直接测量法测量桥轴线长度。这种方法设备简单，精确可靠、直观。线长度。这种方法设备简单，精确可靠、直观。由于桥轴线长度的精确要求较高，一般采用精密由于桥轴线长度的精确要求较高，一般采用精密测量的方法。测距精度要求应高于测量的方法。测距精度要求应高于15000∶15000∶。。模块十桥梁施工测量模块十桥梁施工测量2.光电测距法光电测距具有作业精度高、速度快、操作和计算简便等优点，且不受地形条件限制。目前公路工程多使用中、短程红外测距仪，测程可达3km，测距精度一般优于±5mm﹙＋5×10D﹚。使用红外测距仪能直接测定桥轴线长度。若桥墩的施工要采用交会法定位，则可将桥轴线长度作为一条边，布设成双闭合环导线，在此情况下，采用全站仪进行观测尤为方便，测距和测角可同时进行。在布设导线时，应考虑将导线点的位置尽可能选在高处，以便于对桥墩进行交会定位及减少水面折光对测距的影响。交会角应尽可能接近90°。在岸上的导线边长不宜过短，以免降低测角的精度。在选好的导线点上，一般应埋设混凝土标志桩。在实测之前，应按规范中规定的检验项目对测距仪进行检验，以确保观测的质量。观测应选在大气稳定、透明度好的时间里进行。测距时应同时测定温度、气压及竖直角，用来对测得的斜距进行气象改正和倾斜改正。每一条边均应进行往返观测。如果反射棱镜常数不为零还要对距离进行修正。模块十桥梁施工测量模块十桥梁施工测量3.三角网或边角网法特大桥桥轴线的测定一般采用三角测量的方法。选点时将桥抽线作为三角网的一条边长，在精确测定三角网的1~2条边长（称为基线）、观测所有角度后，即可解算桥轴线线长度。桥梁三角网的基本图形为大地四边形为大地四边形和三角形,并以控制跨越河流的正桥部分为主。图10-3a、b两种图形适用于桥长较短而需要交会的水中墩、台数量不多的情况。图10-3c、d两种图形的控制点数多、精度高，便于交会墩位，适用于特大桥。图10-3e为利用江河中的沙洲建立控制网的情况。模块十桥梁施工测量模块十桥梁施工测量由于桥轴长度不同，对桥轴线长度的精度要求也不同。因此三角网的测角和测边精度也有所不同。在《公路桥位勘测设计规范》中，按照桥轴的长度，将三角网的精度等级分为六个等级，具体技术指标如表10-2所示。模块十桥梁施工测量模块十桥梁施工测量1.跨河水准测量在桥梁施工阶段，应将高程从河的一岸传递到河的另一岸，以在两岸建立统一可靠高程系统。当河宽超过规定的视线长度时，可采用跨河水准测量的方法解决。桥长在200以下，每岸至...
