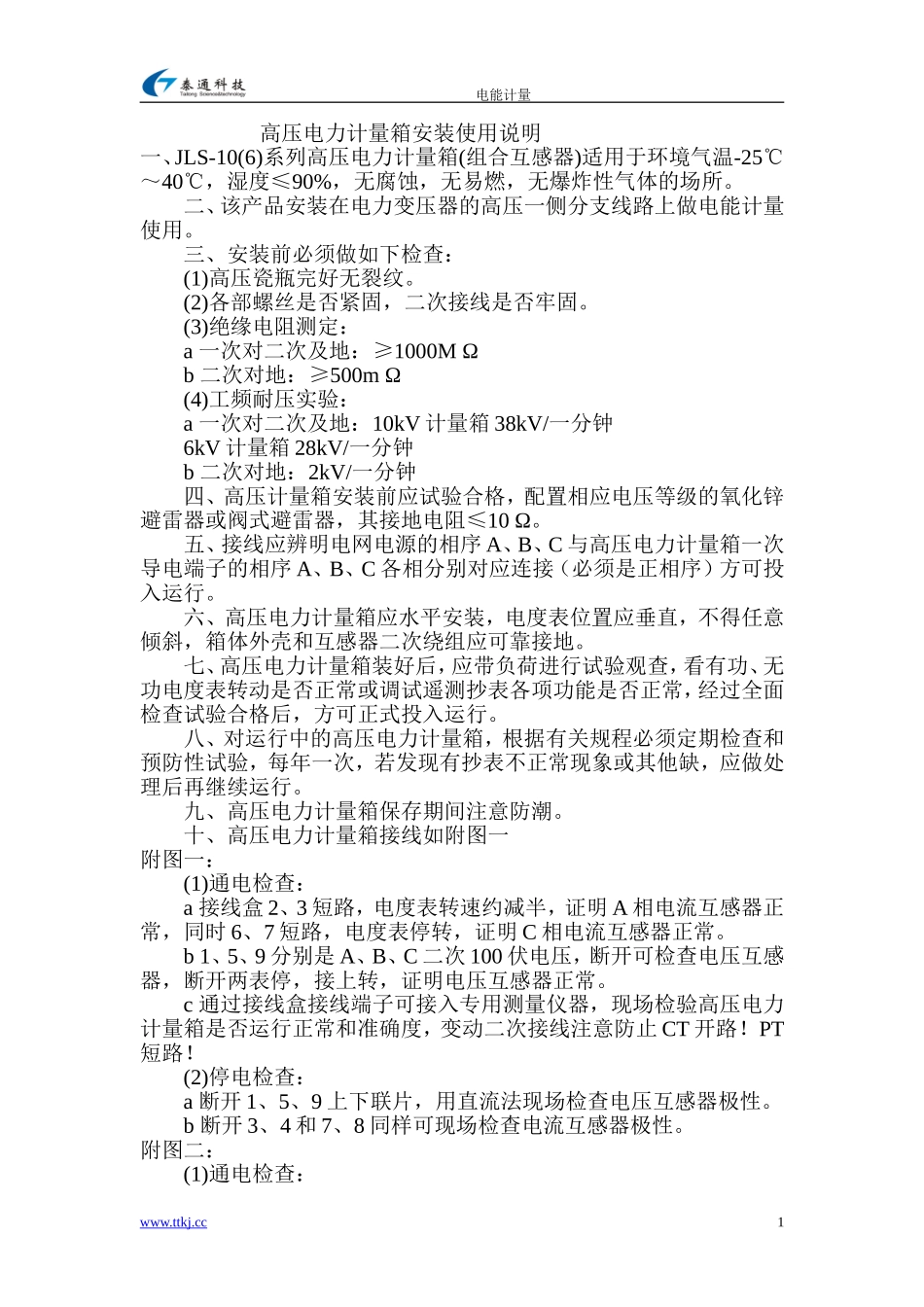

电能计量高压电力计量箱安装使用说明一、JLS-10(6)系列高压电力计量箱(组合互感器)适用于环境气温-25℃～40℃，湿度≤90%，无腐蚀，无易燃，无爆炸性气体的场所
二、该产品安装在电力变压器的高压一侧分支线路上做电能计量使用
三、安装前必须做如下检查：(1)高压瓷瓶完好无裂纹
(2)各部螺丝是否紧固，二次接线是否牢固
(3)绝缘电阻测定：a一次对二次及地：≥1000MΩb二次对地：≥500mΩ(4)工频耐压实验：a一次对二次及地：10kV计量箱38kV/一分钟6kV计量箱28kV/一分钟b二次对地：2kV/一分钟四、高压计量箱安装前应试验合格，配置相应电压等级的氧化锌避雷器或阀式避雷器，其接地电阻≤10Ω
五、接线应辨明电网电源的相序A、B、C与高压电力计量箱一次导电端子的相序A、B、C各相分别对应连接（必须是正相序）方可投入运行
六、高压电力计量箱应水平安装，电度表位置应垂直，不得任意倾斜，箱体外壳和互感器二次绕组应可靠接地
七、高压电力计量箱装好后，应带负荷进行试验观查，看有功、无功电度表转动是否正常或调试遥测抄表各项功能是否正常，经过全面检查试验合格后，方可正式投入运行
八、对运行中的高压电力计量箱，根据有关规程必须定期检查和预防性试验，每年一次，若发现有抄表不正常现象或其他缺，应做处理后再继续运行
九、高压电力计量箱保存期间注意防潮

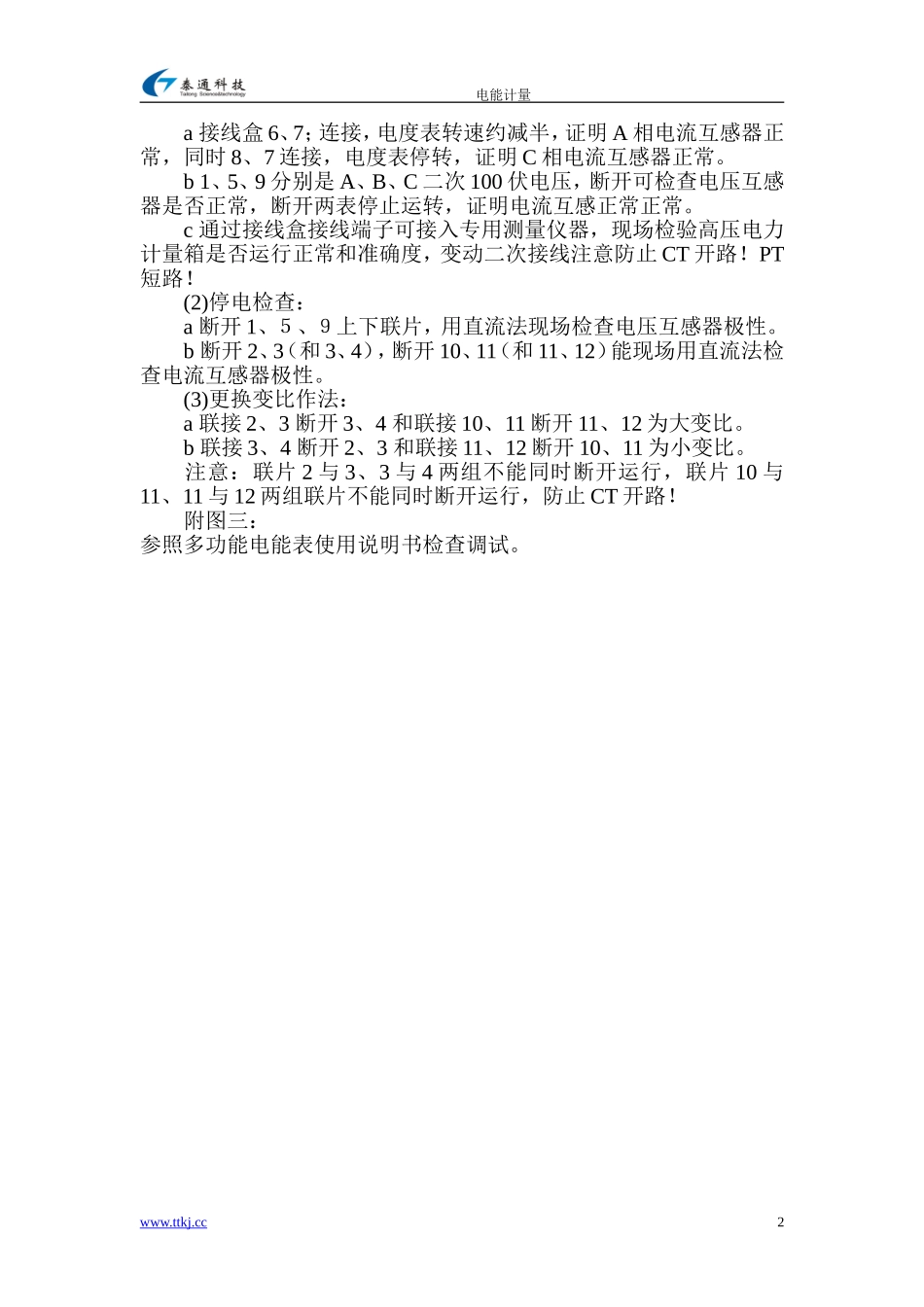

十、高压电力计量箱接线如附图一附图一：(1)通电检查：a接线盒2、3短路，电度表转速约减半，证明A相电流互感器正常，同时6、7短路，电度表停转，证明C相电流互感器正常
b1、5、9分别是A、B、C二次100伏电压，断开可检查电压互感器，断开两表停，接上转，证明电压互感器正常
c通过接线盒接线端子可接入专用测量仪器，现场检验高压电力计量箱是否运行正常和准确度，变动二次接线注意防止CT开路
(2)停电检查：a断开1、5、9上
