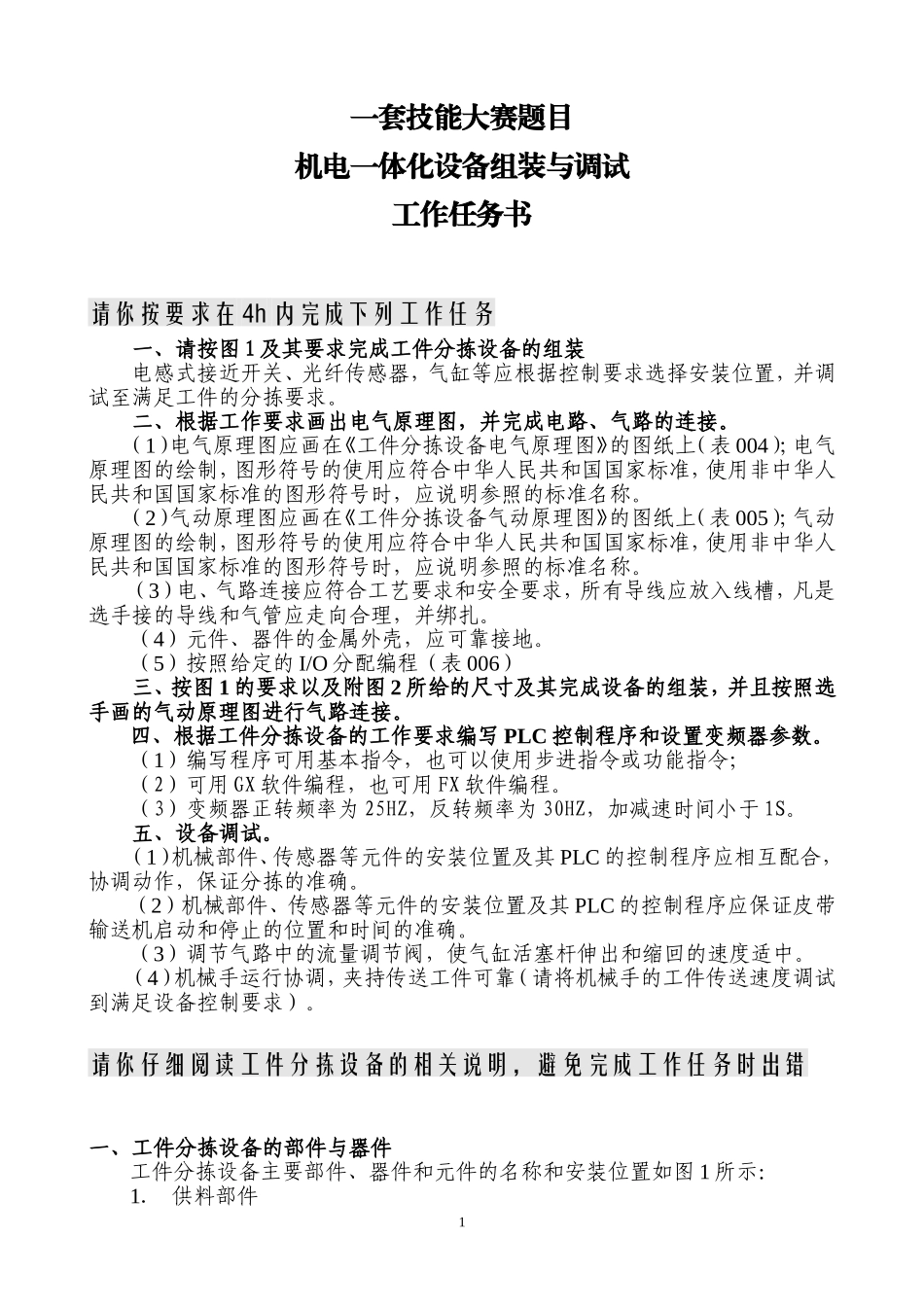

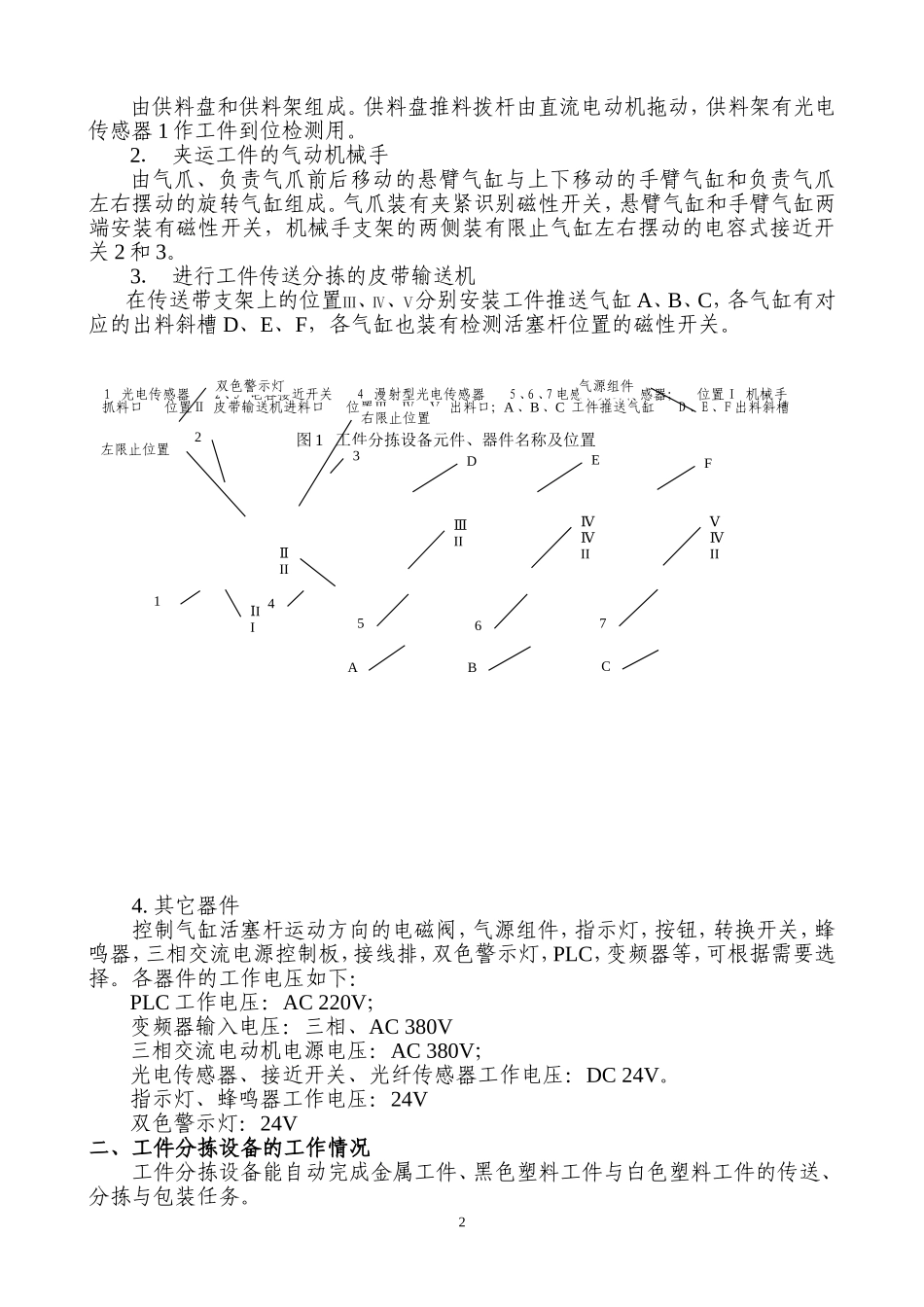

一套技能大赛题目机电一体化设备组装与调试工作任务书请你按要求在4h内完成下列工作任务一、请按图1及其要求完成工件分拣设备的组装电感式接近开关、光纤传感器，气缸等应根据控制要求选择安装位置，并调试至满足工件的分拣要求。二、根据工作要求画出电气原理图，并完成电路、气路的连接。（1）电气原理图应画在《工件分拣设备电气原理图》的图纸上（表004）；电气原理图的绘制，图形符号的使用应符合中华人民共和国国家标准，使用非中华人民共和国国家标准的图形符号时，应说明参照的标准名称。（2）气动原理图应画在《工件分拣设备气动原理图》的图纸上（表005）；气动原理图的绘制，图形符号的使用应符合中华人民共和国国家标准，使用非中华人民共和国国家标准的图形符号时，应说明参照的标准名称。（3）电、气路连接应符合工艺要求和安全要求，所有导线应放入线槽，凡是选手接的导线和气管应走向合理，并绑扎。（4）元件、器件的金属外壳，应可靠接地。（5）按照给定的I/O分配编程（表006）三、按图1的要求以及附图2所给的尺寸及其完成设备的组装，并且按照选手画的气动原理图进行气路连接。四、根据工件分拣设备的工作要求编写PLC控制程序和设置变频器参数。（1）编写程序可用基本指令，也可以使用步进指令或功能指令；（2）可用GX软件编程，也可用FX软件编程。（3）变频器正转频率为25HZ，反转频率为30HZ，加减速时间小于1S。五、设备调试。（1）机械部件、传感器等元件的安装位置及其PLC的控制程序应相互配合，协调动作，保证分拣的准确。（2）机械部件、传感器等元件的安装位置及其PLC的控制程序应保证皮带输送机启动和停止的位置和时间的准确。（3）调节气路中的流量调节阀，使气缸活塞杆伸出和缩回的速度适中。（4）机械手运行协调，夹持传送工件可靠（请将机械手的工件传送速度调试到满足设备控制要求）。请你仔细阅读工件分拣设备的相关说明，避免完成工作任务时出错一、工件分拣设备的部件与器件工件分拣设备主要部件、器件和元件的名称和安装位置如图1所示：1．供料部件11光电传感器2、3电容接近开关4漫射型光电传感器5、6、7电感和光纤传感器；位置Ⅰ机械手抓料口位置Ⅱ皮带输送机进料口位置Ⅲ、Ⅳ、Ⅴ出料口；A、B、C工件推送气缸D、E、F出料斜槽图1工件分拣设备元件、器件名称及位置1右限止位置左限止位置234567ⅠIIⅡIIⅢIIⅣⅣIIⅤⅣIIABC双色警示灯气源组件FED由供料盘和供料架组成。供料盘推料拨杆由直流电动机拖动，供料架有光电传感器1作工件到位检测用。2．夹运工件的气动机械手由气爪、负责气爪前后移动的悬臂气缸与上下移动的手臂气缸和负责气爪左右摆动的旋转气缸组成。气爪装有夹紧识别磁性开关，悬臂气缸和手臂气缸两端安装有磁性开关，机械手支架的两侧装有限止气缸左右摆动的电容式接近开关2和3。3．进行工件传送分拣的皮带输送机在传送带支架上的位置Ⅲ、Ⅳ、Ⅴ分别安装工件推送气缸A、B、C，各气缸有对应的出料斜槽D、E、F，各气缸也装有检测活塞杆位置的磁性开关。4.其它器件控制气缸活塞杆运动方向的电磁阀，气源组件，指示灯，按钮，转换开关，蜂鸣器，三相交流电源控制板，接线排，双色警示灯，PLC，变频器等，可根据需要选择。各器件的工作电压如下：PLC工作电压：AC220V；变频器输入电压：三相、AC380V三相交流电动机电源电压：AC380V；光电传感器、接近开关、光纤传感器工作电压：DC24V。指示灯、蜂鸣器工作电压：24V双色警示灯：24V二、工件分拣设备的工作情况工件分拣设备能自动完成金属工件、黑色塑料工件与白色塑料工件的传送、分拣与包装任务。2（一）工件分拣设备的启动1.初始状态通电后，双色警示灯闪亮，提示工件分拣设备送电。此时，设备的相关部件应为初始状态。相关部件的初始状态为：（1）供料盘的拨杆停止转动。（2）机械手停止在左限止位置，气爪松开，手臂气缸和悬臂气缸活塞杆缩回。（3）传送带停止运行，分拣气缸A、B、C的活塞杆全部缩回复位。2．启动在设备相关部件为初始状态的情况下，才能按下启动按钮SB5使设备进入正式运行。设备的方式运行由转换开关SA1转换旋钮的位置确定，转换开关SA1转换旋钮只能在设备停止的...
