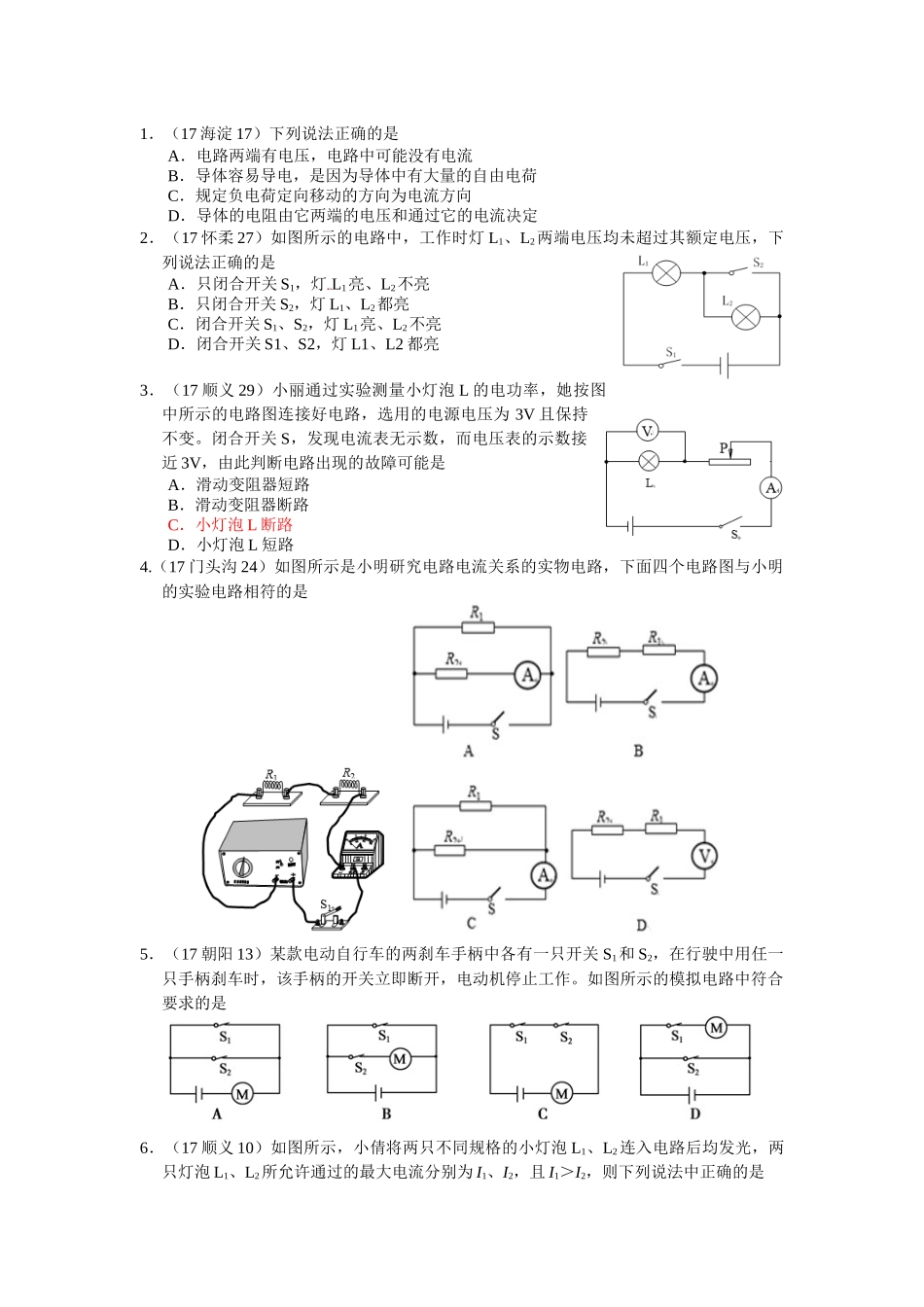

2017北京中考模拟分类串联电路和并联电路VIP免费

1．（17海淀17）下列说法正确的是A．电路两端有电压，电路中可能没有电流B．导体容易导电，是因为导体中有大量的自由电荷C．规定负电荷定向移动的方向为电流方向D．导体的电阻由它两端的电压和通过它的电流决定2．（17怀柔27）如图所示的电路中，工作时灯L1、L2两端电压均未超过其额定电压，下列说法正确的是A．只闭合开关S1，灯L1亮、L2不亮B．只闭合开关S2，灯L1、L2都亮C．闭合开关S1、S2，灯L1亮、L2不亮D．闭合开关S1、S2，灯L1、L2都亮3．（17顺义29）小丽通过实验测量小灯泡L的电功率，她按图中所示的电路图连接好电路，选用的电源电压为3V且保持不变。闭合开关S，发现电流表无示数，而电压表的示数接近3V，由此判断电路出现的故障可能是A．滑动变阻器短路B．滑动变阻器断路C．小灯泡L断路D．小灯泡L短路4.（17门头沟24）如图所示是小明研究电路电流关系的实物电路，下面四个电路图与小明的实验电路相符的是5．（17朝阳13）某款电动自行车的两刹车手柄中各有一只开关S1和S2，在行驶中用任一只手柄刹车时，该手柄的开关立即断开，电动机停止工作。如图所示的模拟电路中符合要求的是6．（17顺义10）如图所示，小倩将两只不同规格的小灯泡L1、L2连入电路后均发光，两只灯泡L1、L2所允许通过的最大电流分别为I1、I2，且I1＞I2，则下列说法中正确的是A．灯泡L1、L2两端的电压相等B．电路中所能允许通过的最大电流为I2C．电路中所能允许通过的最大电流为I1＋I2D．电路中流过L1的电流大于流过L2的电流7．（17燕山13）如图所示是某种电脑键盘清洁器，它有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机。在如图所示的四个电路图中，符合上述要求的是8．（17怀柔8）交通信号灯是交通安全产品中的一个类别，如图所示是一种交通信号灯，由红灯和绿灯组成。红灯表示禁止通行，绿灯表示允许通行，红、绿信号每次只能亮其中一个灯，不能同时亮。图7所示的电路图中能实现以上要求的是9．（17密云12）如图所示是电热吹风机的电路图，电动机中有电流通过时会有风吹出，电热丝中有电流通过时会有热量产生，关于这个电路，正确的是A．电动机和电热丝不能同时工作B．如果电热丝断了，电动机就不能工作了C．电动机和电热丝同时工作时，它们两端的电压一定相等D．电动机和电热丝同时工作时，通过它们的电流一定相等10．（17大兴13）如图所示，是一种测定风速的装置。其中风速表由电压表改装而成，R为定值电阻，R１为滑动变阻器，T形管道的竖直管内装有可上下自由移动的轻质活塞，活塞通过轻质细杆和滑动变阻器的滑片P相连。当风速变大时，下列说法正确的是A．活塞向下运动，电压表示数变小B．活塞向上运动，电压表示数变小C．活塞向下运动，电压表示数变大D．活塞向上运动，电压表示数变大11．（17东城14）如图所示的电路中，电源两端电压保持不变，当开关S闭合时，小灯泡正常发光。如果将滑动变阻器的滑片向右滑动，则下列说法中正确的是A．总电阻变小B．小灯泡变暗C．电压表的示数变大D．电流表的示数变大12．（17西城13）在如图所示的电路中，电源两端的电压保持不变，开关闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是A．的示数变大，的示数不变，的示数变小B．的示数变大示数变小，的示数变大C．的示数变小，1的示数不变，的示数变大D．的示数变小，的示数变大，的示数变小13．（17房山11）如图所示的电路中，电源两端电压保持不变。闭合开关S，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是A．电流表的示数变大B．电压表的示数变大C．电路中的总电阻变大D．电压表与电流表示数的比值变大14．（17朝阳14）如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是A．电压表和电流表的示数都变小B．电压表和电流表的示数都变大C．电压表的示数变大，电流表的示数变小D．电压表的示数变小，电流表的示数变大15．（17丰台13）在中国科技馆的“科技与生活”展区有一个涉及“光敏电阻”的展品。小强同学了解到光敏电阻可以用于自动控制，经查阅得知，光敏电阻的阻值随光照强度的增大而减小。小强为了研究光敏电...
