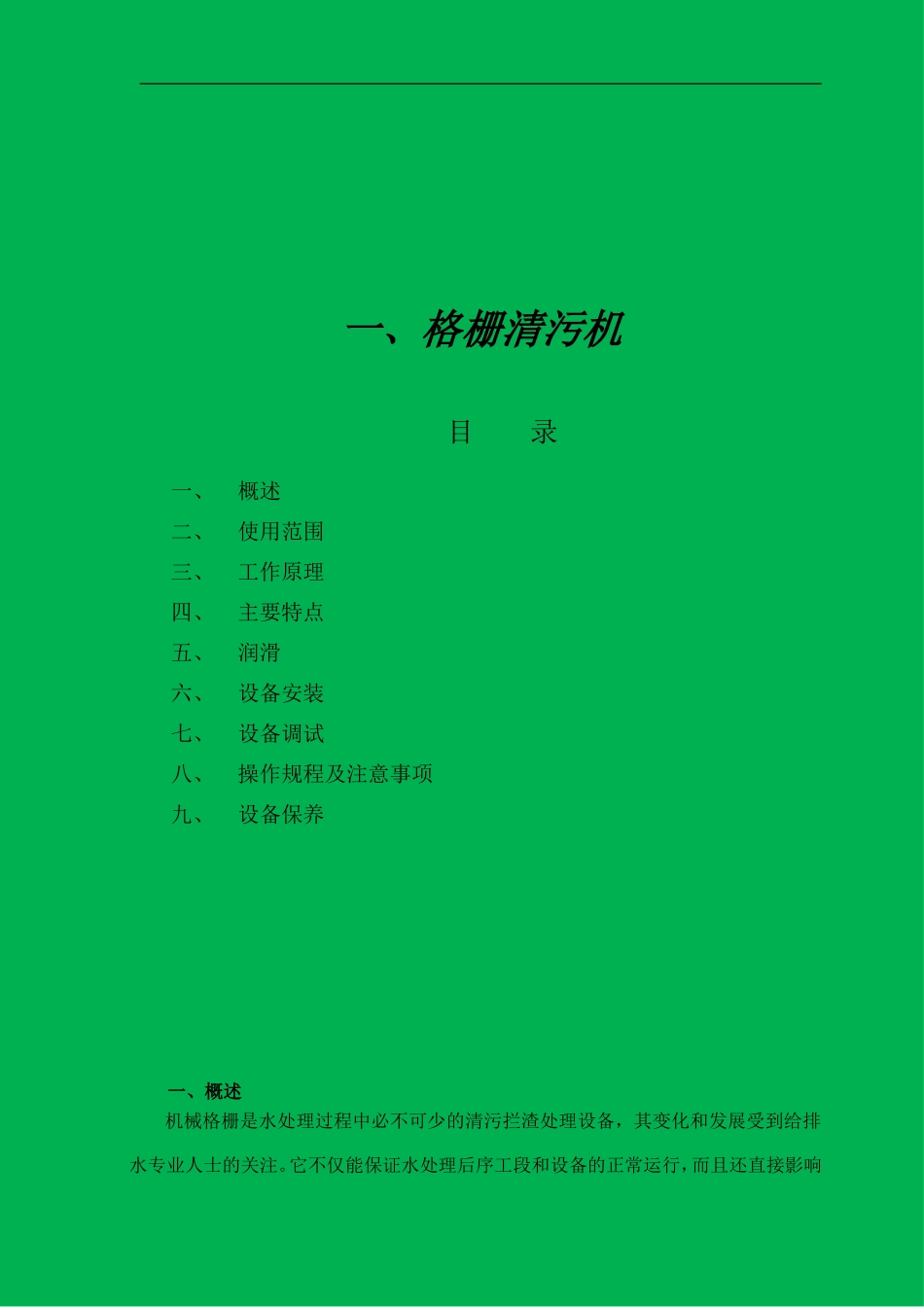

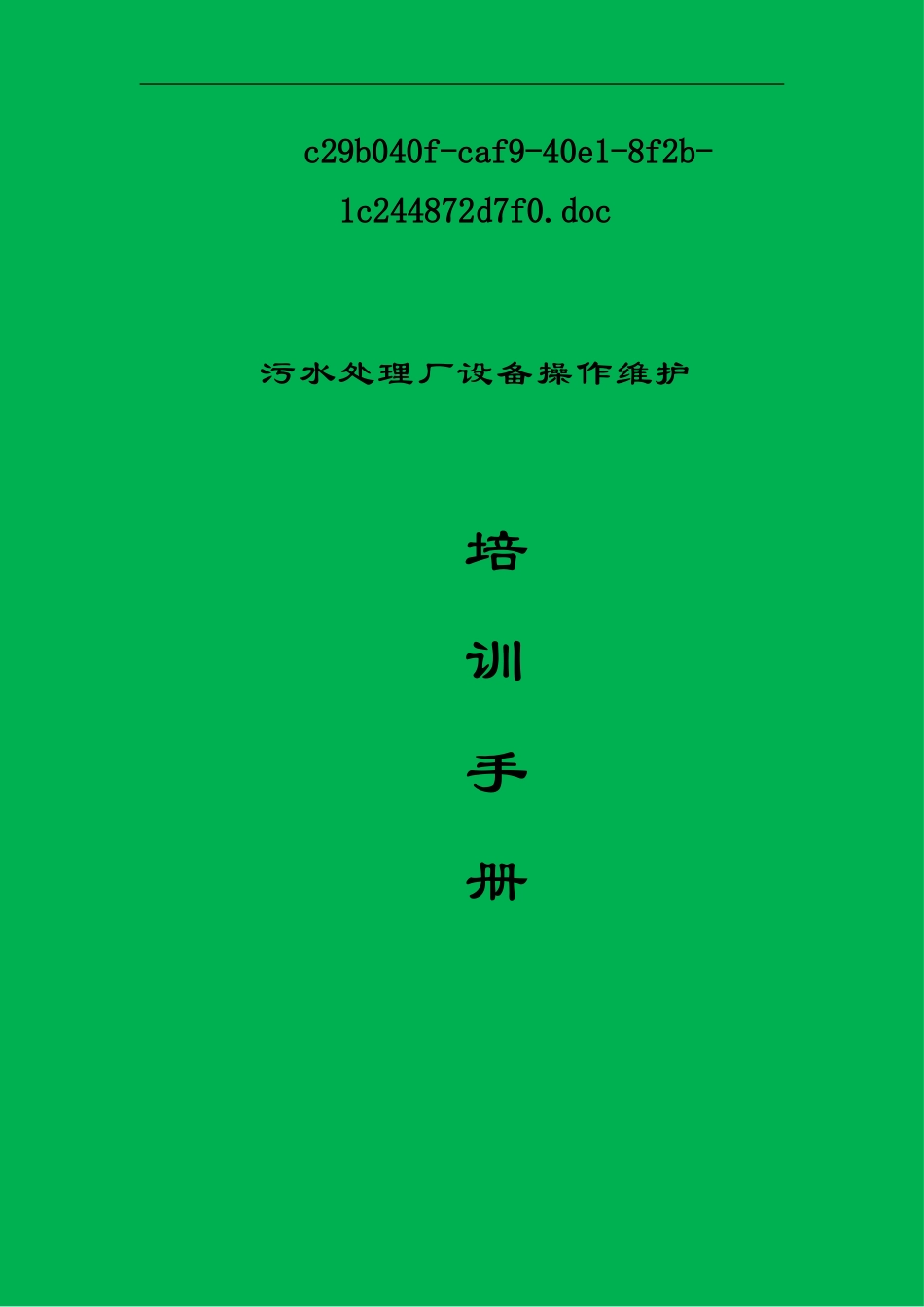

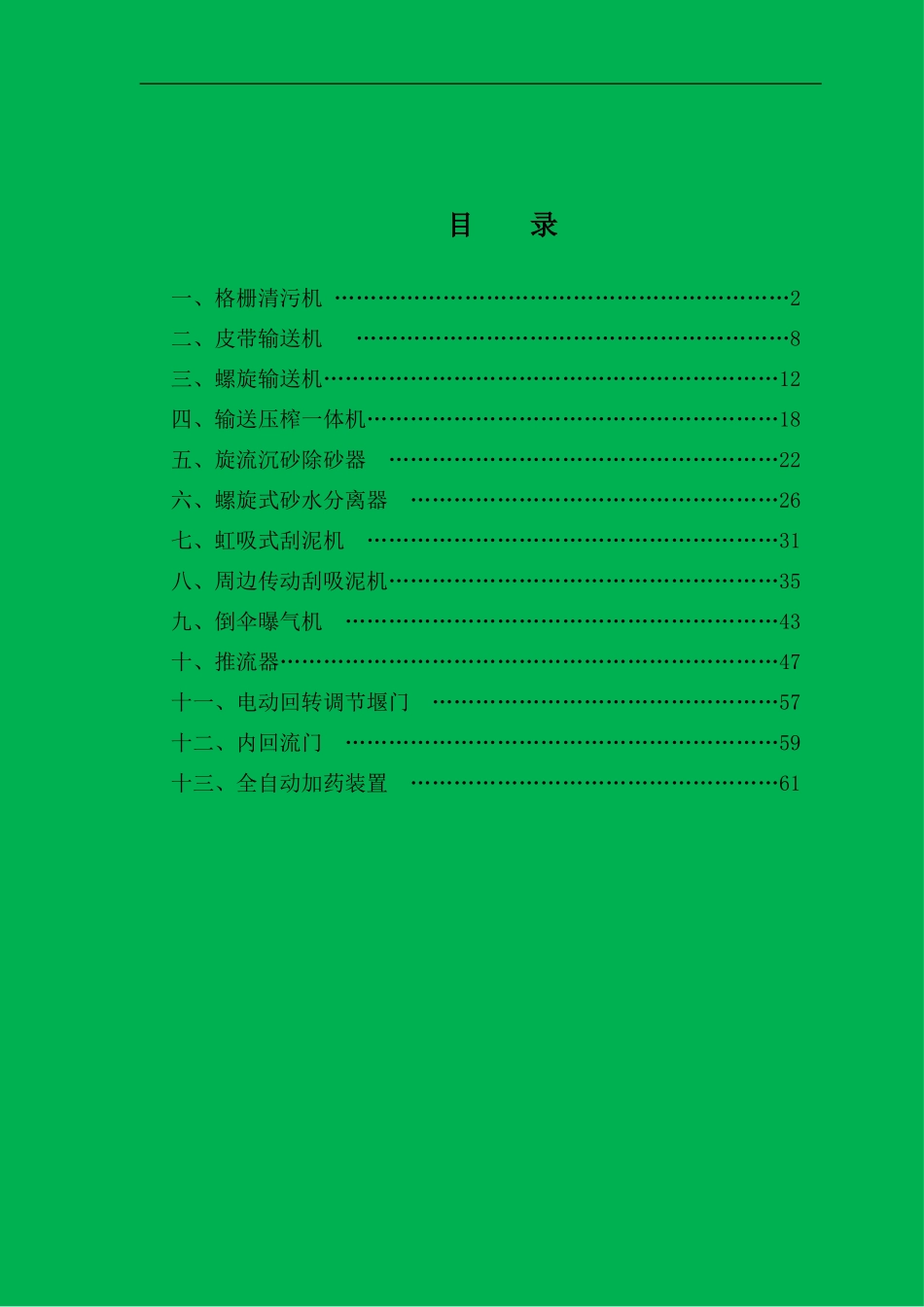

c29b040f-caf9-40e1-8f2b-1c244872d7f0.doc污水处理厂设备操作维护培训手册目录一、格栅清污机………………………………………………………2二、皮带输送机……………………………………………………8三、螺旋输送机………………………………………………………12四、输送压榨一体机…………………………………………………18五、旋流沉砂除砂器………………………………………………22六、螺旋式砂水分离器……………………………………………26七、虹吸式刮泥机…………………………………………………31八、周边传动刮吸泥机………………………………………………35九、倒伞曝气机……………………………………………………43十、推流器……………………………………………………………47十一、电动回转调节堰门…………………………………………57十二、内回流门……………………………………………………59十三、全自动加药装置……………………………………………61一、格栅清污机目录一、概述二、使用范围三、工作原理四、主要特点五、润滑六、设备安装七、设备调试八、操作规程及注意事项九、设备保养一、概述机械格栅是水处理过程中必不可少的清污拦渣处理设备，其变化和发展受到给排水专业人士的关注。它不仅能保证水处理后序工段和设备的正常运行，而且还直接影响出水水质。阶梯型格栅是我公司对国外技术消化后，结合国内污水处理工程的具体情况自行研究、开发、制造的一种新型格栅。二、使用范围阶梯型格栅可广泛应用于城市污水及工业废水处理的漂浮物和悬浮物，也可用于泵站污物的消除，是水源处理的理想设备。三、工作原理阶梯型格栅是从根本上改变了以往机械格栅依靠链传动或钢丝绳牵引粑齿，作回转和往复直线运动对格栅栅面所拦截的渣物进行消除的模式，而是利用爬阶梯一样的形式来提升渣物。阶梯型格栅主要由机架、动静栅片组、驱动装置、传动机构及控制等部分组成。阶梯型格栅的工作原理是通过电气控制系统指令，控制置于格栅上部的驱动装置带动传动机构及动栅片组相对于静栅片组交替运动，利用动、静栅片组的阶梯型齿面将水中的漂浮物拦截，并缓慢逐级提升至格栅卸渣出口处，实现拦污、清渣的目的。四、主要特点阶梯格栅由于其独特的结构形式和工作方式，具有以下特点：1、结构简单，无水下传动部件，易于维护管理；2、运动无卡、堵，栅片具有自洁净能力；3、水下运动部件均采用不锈钢材质制造，耐腐蚀性好，使用寿命长。4、动、静栅片均为嵌插式，无需在断流的情况下进行栅片的更换、维护检修方便；5、分离效率高，格栅栅条间隙小，且能连续或间歇式运行，除渣效果好；6、操作条件好，本装置可为封闭结构，运行噪音低，不影响周围环境；7、安装方便。阶梯格栅为一体化结构，安装时整机放入渠沟内，十分方便。五、润滑阶梯格栅传动系统的关键部件和运动支承应定期进行加注润滑油或换润滑脂，并定期进行更换和清洗。要求如下表所示：润滑部件润滑剂润滑方法更换及清洗时间减速机35#机械油浸细滑油初次使用300小时后更换，以后每3000小时更换一次机油轴承钙基润滑脂间隙压力加注每二个月检查加注一次每二年更换清洗一次六、设备安装1、设备可直接安装在预制的钢筋混凝土沟渠中。2、格栅整机除动格栅片外，一般不需要在现场进行组装。3、设备安装就位后，当机架与沟渠内两侧存在较大间隙时，可考虑用薄型塑料板加以封闭，以免影响拦污效果。4、放置格栅的沟渠在施工中，要求渠壁尽量平整垂直，渠底面应保持水平平整。5、渠壁顶边应按格栅安装基础图的要求预埋200×100×10钢板四块，用于焊接基础螺栓。6、设备安装就位后，再进行电器控制装置的安装。电器控制系统的设置和调整，由本公司按技术要求派专人进行。七、设备调试1、开机前准备工作设备安装完毕后，在进行设备运行前，应做好下列工作：1）、设备安装是否平稳；2）、设备各连接处螺栓、螺栓销是否拧紧和销牢；3）、各润滑点是否按要求加润滑剂；4）、各转动部分经手动盘车检查，无卡、堵现象存在；5）、电气控制装置是否设置安全可靠；6）、操作人员是否在岗位；经检查合格后，方可进行开机调试运转。2、...
